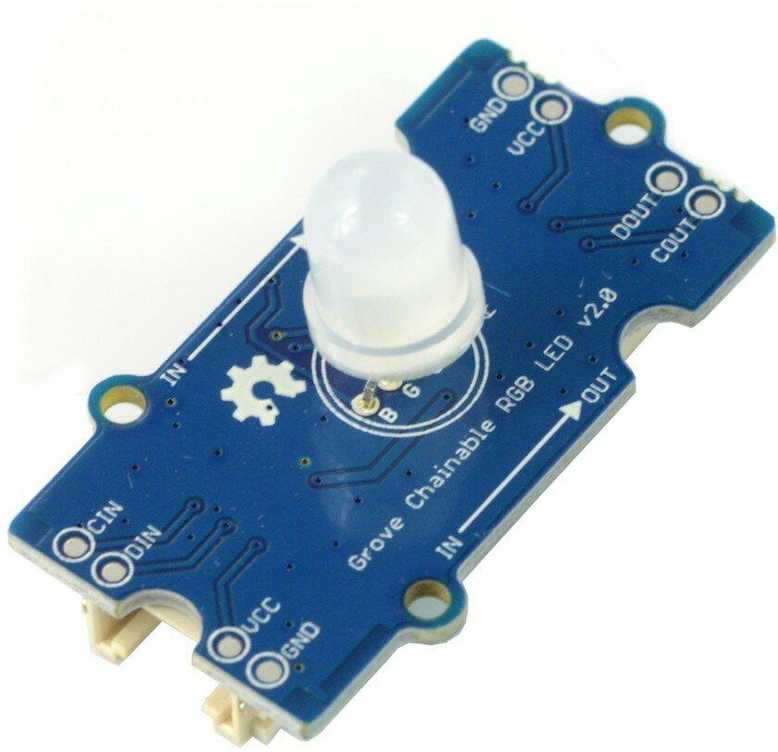

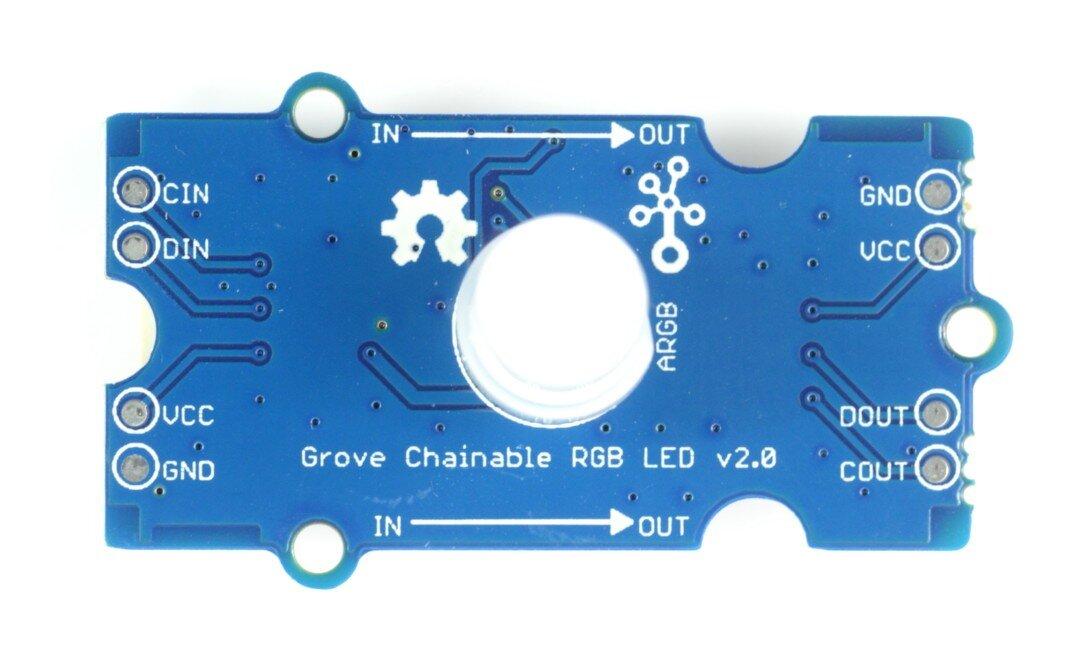

Grove modulis su RGB diodu. Leidžia jums valdyti RGB diodą naudojant skaitmeninius mikrovaldiklio kaiščius ir vienu metu prijungti net 1024 modulius naudojant Grove jungtis. Komplekte yra laidas, pritaikytas Seeedstudio Base Shield v2.0.

Specifikacijos:

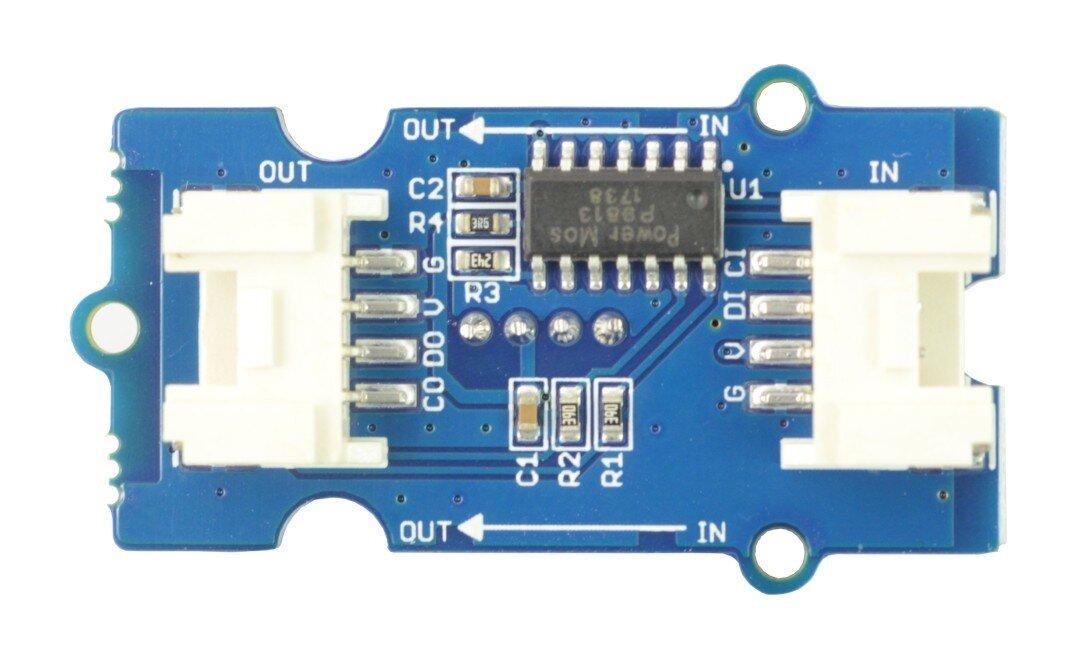

Valdymo sistema: P9813
Įmontuotas šviesos diodas: 8 mm RGB
Maitinimo įtampa: 5 V
Didžiausia srovė: 60 mA
Didžiausias modulių skaičius vienoje grandinėje: 1024
Darbinė temperatūra: - nuo 40 °C iki 85 °C
PWM išvestis: 256 signalai pilkos spalvos atspalviais
4 kontaktų Grove sąsaja
Modulio matmenys: 40 x 20 mm
Svoris: 11 g

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-11299
Modelio pavadinimas

AN-11299

* Anksčiau taikyta Varle.lt kaina

Gamintojas Seeed Studio
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prisijungti Grove RGB LED V2.0 modulį?

Šis Seeed Studio modulis jungiamas paprastai, naudojant standartinę 4 kontaktų Grove sąsają. Prijungimui naudokite komplekte esantį laidą, kuris tinka prie Base Shield V2.0. Tokia jungtis užtikrina patikimą ryšį ir leidžia tiekti reikiamą 5 voltų maitinimą bei duomenų signalus.

2. Kokias spalvas gali rodyti šis RGB šviesos diodas?

Modulis gali sukurti daugybę atspalvių, nes valdymo lustas P9813 generuoja 256 pilkumo lygius kiekvienai pagrindinei spalvai. Tai leidžia derinti raudoną, žalią ir mėlyną komponentę, kad susidarytų beveik bet kokia norima šviesa. Taip pasiekiamas tikslus ir sklandus spalvų perėjimas.

3. Ar galima sujungti keletą tokių LED modulių?

Taip, į vieną grandinę galima nuosekliai prijungti iki 1024 šių komponentų. Tai įmanoma dėl integruotos grandininės (chainable) jungties architektūros. Kiekvienas įrenginys perduoda signalą kitam, todėl valdyti ilgą eilę galima naudojant vos kelis mikrokontrolerio gnybtus.

4. Kiek energijos sunaudoja šis spalvotas diodas?

Maksimali visų trijų spalvų šviesos diodo srovė yra 60 mA esant 5V maitinimo įtampai. Toks suvartojimas yra pakankamai mažas, kad modulį būtų galia maitinti tiesiogiai iš daugumos plokščių. Įprastu režimu suvartojimas yra dar mažesnis, priklausomai nuo ryškumo.

5. Kokiuose projektuose tinka šis spalvotas indikatorius?

Jis puikiai tinka dekoratyviniam apšvietimui, būsenos signalizacijai ar interaktyviems prototipams. Dėl patikimo veikimo plačiame temperatūrų diapazone nuo -40 iki +85 °C, įrenginį galima naudoti įvairiose sąlygose. Nedideli matmenys ir lengvas svoris palengvina įmontavimą.
