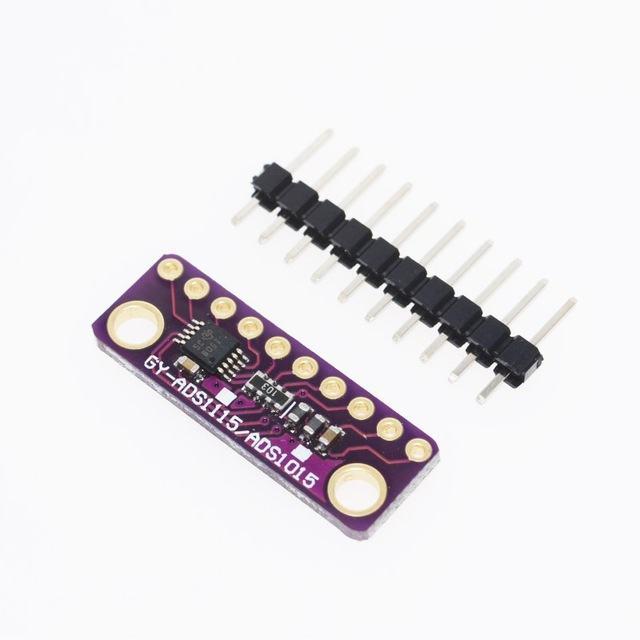

ADS1115 yra 4 kanalų ADC keitiklis - konverteris, skirtas analoginį signalą paversti skaitmeniniu I2C. Šis ADC (angl. Analog to Digital converter) modulis iš kitų išsiskiria tuo, kad turi 4 adresus, ypač didelį 16 bitų tikslumą, 4 kanalus ir įdiegtą signalo stiprintuvą.

Techniniai duomenys:

ADC modulis: ADS1115 16 bitų
Nuo 8 iki 860 matavimų per sek.
4 keičiami I2C adresai 0x48-0x4B
Maitinimo ir loginių signalų įtampa: nuo 2 iki 5,5 V
4 išėjimo signalo kanalai, arba 2 diferencijiniai kanalai (angl. 4 single-ended channels, or two differential channels)
Didelis matavimo tikslumas
Programuojamas stiprintuvas, iki 16x
Mažas matavimo triukšmas
2 veikimo režimai: pastovus ir komandinis (kai gauna komandą, tik tada atlieka matavimą)
Matavimo būsenos srovė: 150 uA
I2C sąsaja

Nuorodos ir pritaikymas:

Temperatūros matavimas
Svorio matavimas
Analoginio signalo matavimas Raspberry Pi
Aukšto tikslumo analoginio signalo

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN0515
Modelio pavadinimas

AN0515

Gamintojas Oem
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks ADS1115 modulio matavimo tikslumas?

ADS1115 modulis pasižymi aukštu 16 bitų matavimo tikslumu. Šis analoginio signalo keitiklis suteikia ypač tikslius duomenis, nes turi integruotą stiprintuvą ir mažą triukšmą. Jis tinka svorio ar temperatūros jutiklių duomenims skaityti, kai reikalinga didelė rezoliucija.

2. Kiek įėjimų turi šis ADC keitiklis?

Šis plokštės modulis turi keturis vienpusius analoginius įėjimus. Jie gali būti naudojami kaip keturi atskiri kanalai arba sujungti į du diferencinius. Toks lankstumas leidžia vienu metu prijungti kelis jutiklius, pavyzdžiui, Arduino projektams.

3. Kokią įtampą reikia tiekti moduliui?

Plokštė veikia plačiame maitinimo įtampos diapazone nuo 2 iki 5,5 volto. Tai leidžia ją maitinti tiek iš 3,3 V, tiek iš 5 V logikos mikrokontrolerių sistemos, pvz., Raspberry Pi. Įtampa tiekiama per VDD ir GND kontaktus.

4. Kaip keičiamas įrenginio I2C adresas?

Komunikacijos adresą galima pakeisti sujungiant atitinkamus kontaktus. Modulis palaiko keturis skirtingus I2C adresus nuo 0x48 iki 0x4B. Ši funkcija leidžia vienoje magistralėje naudoti kelis tos pačios rūšies analoginio ir skaitmeninio keitiklio modulius.

5. Koks yra maksimalus matavimo greitis?

Maksimalus šio ADC modulio konversijos greitis yra 860 atskaitų per sekundę. Greitį galima reguliuoti nuo 8 iki šios vertės, priklausomai nuo projekto reikalavimų. Didelis dažnis tinka sparčiai kintančių signalų, pavyzdžiui, iš audio šaltinių, fiksavimui.
