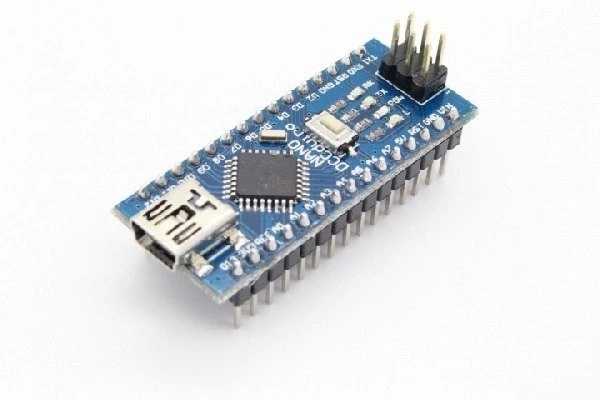

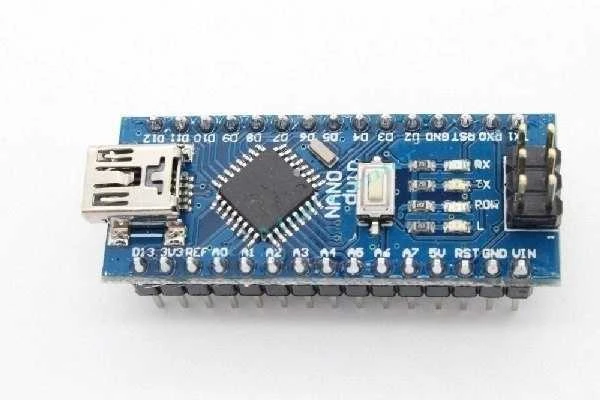

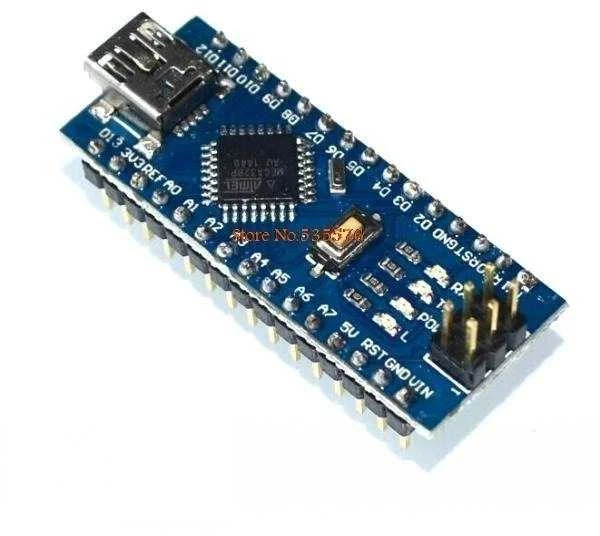

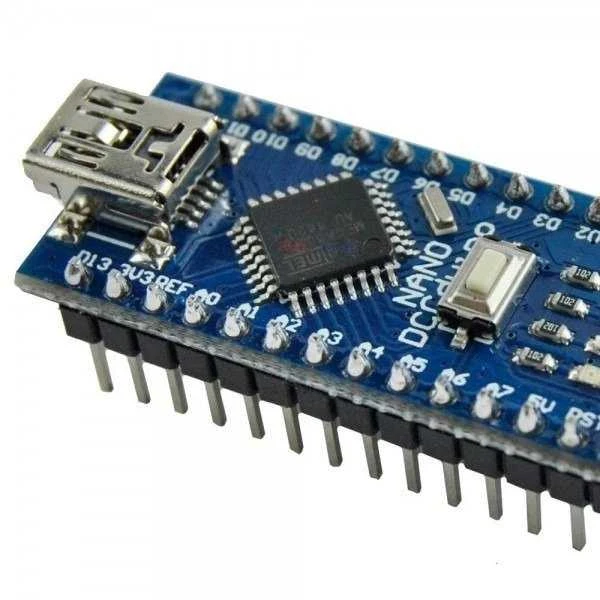

Generic NANO V3.0 16MHz USB – ATmega328P – FTDI232 – klonas – suderinamas su Arduino

NANO V3.0 16MHz – ATmega328P – FTDI 232 – suderinamas su Arduino Universalus mini NANO modulis su ATmega328P mikrovaldikliu ir mini USB jungtimi. Gali būti naudojamas daugelyje mikroprocesorių projektų. Sistema suderinama su Arduino projektu.

• Tiksliai atkurtas klevas užtikrina veikimą ir patikimumą.
• NANO turi FTDI 232 programuotoją, kurio dėka modulis yra paruoštas darbui iš karto po prijungimo prie kompiuterio
• Patogios mini USB jungties dėka šį modulį lengva prijungti prie kompiuterio ir jį programuoti. Dėl mažo dydžio jis tinka mažesniems projektams.
• Atmega328p mikrovaldiklis naudojamas Arduino.
• Nano turi įtampos stabilizatorių, todėl modulį galime maitinti aukštesne nei 5V įtampa.

Prekės savybės

• „Nano“ mikrovaldiklis, kaip ir „Pro“, yra pagrįstas populiariu Uno moduliu
• Turi Atmega328p mikrovaldiklį.

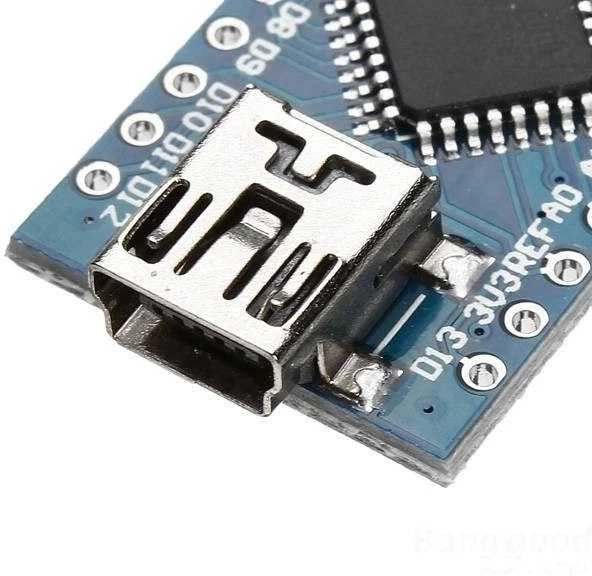

• Plokštėje yra MINI USB jungtis su FTDI programuotoju
• Plokštėje yra ATmega328p procesorius su
  • 32kB Flash atmintis
  • 1kB SRAM atmintis
  • 1kB EEPROM atmintis
  • Jis veikia 16 MHz taktiniu signalu.
• Plokštė turi kaiščius – išėjimus/įėjimus
  • 14 skaitmeninių kontaktų - gali būti naudojami kaip įvestis arba išvestis. Kaiščiai veikia pagal TTL5V standartą. Kiekvieno iš jų efektyvumas siekia 40mA, taip pat turi įmontuotus traukimo rezistorius. Kai kurie kaiščiai turi papildomų funkcijų (UART, INT, PWM, SPI, LED).
    • įskaitant 6 PWM kanalus, pvz., servo/variklio valdymui, pvz., SG-90
  • 7 analoginiai įėjimai, kurių kiekvienas leidžia matuoti 10 bitų raiška. Kai kurie kaiščiai turi papildomų funkcijų (I²C, AREF, Reset) ir gali būti naudojami kaip įprasti papildomi skaitmeniniai kaiščiai.
• Arduino Nano gali būti maitinamas
  • per mini USB kabelį
  • nestabilizuota 7-12 V įtampa tiekiama į VIN kaištį arba iš stabilizuoto 5 V (5 V) įtampos šaltinio.
  • Sistema automatiškai parenka aukščiausios įtampos maitinimo šaltinį.
  • FTDI232 lustas yra be rūpesčių lusto programuotojas
• Sistema turi ryšio su kompiuteriu sistemą per:
  • UART sąsaja – prijungta prie 0 (RX) ir 1 (TX) kaiščių.
  • USB-FTDI
  • Be to, palaikomos I²C (TWI) ir SPI sąsajos
• Veikia su 5 V įtampa.
• Rankinio atstatymo jungiklis
• LED diodai, skirti valdyti sistemos veikimą
• Ant plokštės išdėstytos jungtys leidžia plokštę prijungti tiesiai prie duonos lentos.
• Šioje versijoje yra lituoti jungties kaiščiai
• Programavimas atliekamas naudojant Arduino IDE, nemokamą programinę įrangą, kuri yra ypač patogi pradedantiesiems. – IDE programa – http://www.arduino.cc/en/Main/Software
• Plokštėje esantis mikrovaldiklis turi iš anksto įdiegtą įkrovos įkroviklį, kuris leidžia įkelti programinę įrangą nenaudojant papildomos aparatinės įrangos.
  • Standartiškai į modulį įkeliama BLINK LED 13 programa ir įkrovos įkroviklis – aprašymas http://majsterkowo.pl/od-go-zaczac-zabawę-z-arduino/

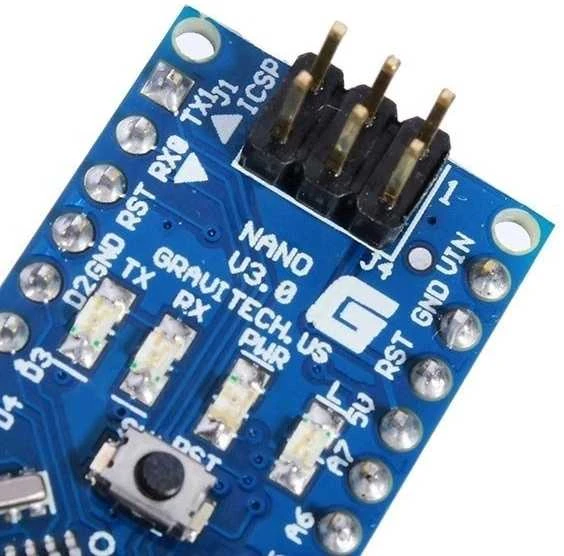

• Be to, galima programuoti procesorių per ICSP.

Techniniai duomenys

• Maitinimo įtampa: 5V
• Mikrovaldiklis: ATmega328 - 16 MHz
• Prievadai – I/O kaiščiai: 14
• Analoginių įėjimų skaičius: 7
• PWM išėjimų skaičius: 6
• Serijinės sąsajos: UART, SPI, I2C
• Išoriniai pertraukimai
• Apsauga nuo per didelio srovės srauto
• Modulis pagamintas iš 0,8 mm storio laminato
• Svoris mažesnis nei 5 g.
• Atstumas tarp kaiščių 2,54 mm (galima montuoti ant duonos lentų)
• Matmenys: 45x19 mm
• 32kB flash atmintis
• 1kB EEPROM
• 1kB SRAM
• 2 8 bitų laikmačiai/skaitikliai
• 1 laikmatis/skaitiklis 16 bitų

Pastabos dėl konstrukcijos ir prijungimo

• Maitinimas
  • Jei maitinimo įtampa didesnė nei 5 V, prijunkite ją prie VIN kaiščio, kuris yra prijungtas prie stabilizatoriaus.
  • VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus aukštesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
• Įėjimai/išėjimai
  • Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
  • Kiekvienas kaištis leidžia maksimaliai 40 mA srovę, o tai leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
  • Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
• programavimas
  • Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.
  • ISCP jungtis leidžia prijungti išorinį AVR programuotoją. Išsamų aprašymą galite rasti dokumentacijoje ir vadovėlyje.
  • Per ISCP jungtį programavimui galite naudoti ASP USB programuotoją.
  • Arduino taip pat galima programuoti naudojant išorinius UART keitiklius.

Svarbūs ir naudingi puslapiai bei aprašymai

• „Arduino Pro Mini“ pagrindinis puslapis – http://www.arduino.cc/en/Main/arduinoBoardNano
• IDE programa – http://www.arduino.cc/en/Main/Software
• Nano V3.0 plokštės kontaktų klaidos – http://microcontrollers.cba.pl/?p=6
• USB lusto tvarkyklė – http://www.driverscape.com/download/usb-serial-ch341

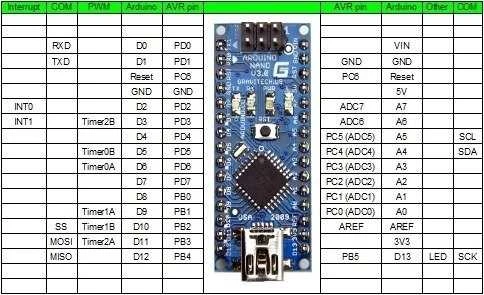

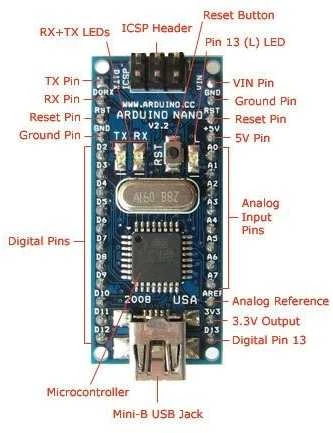

Pinout aprašymas

Naudojimo projekte pavyzdys

Įskaitant

• NANO V3.0 16MHz USB - ATmega328P - FTDI232 - 1 vnt.
