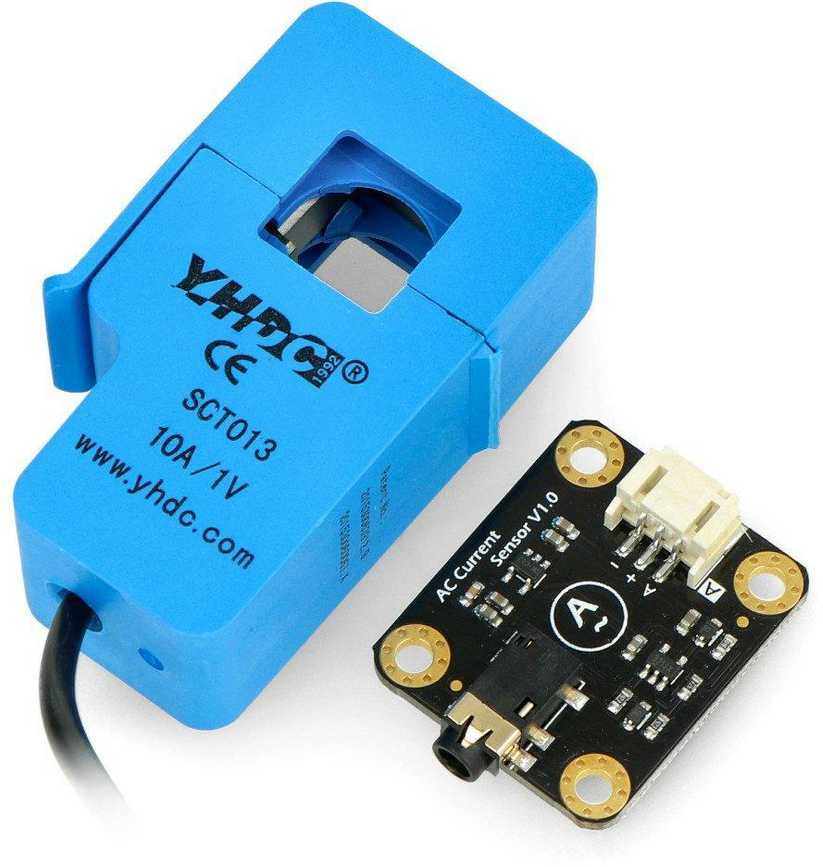

Gravity, analoginis AC jutiklis, iki 10A, DFRobot SEN0288

Analoginis jutiklis iš DFRobot, kuris matuoja kintamąją srovę, tekančią viela, jos nenutraukdamas. Matavimo diapazonas yra iki 10 A, o pats matavimas atliekamas per izoliaciją ant vieno laido. Išėjimas yra analoginė įtampa nuo 0 V iki 1 V. Modulis veikia su Arduino moduliais ir plokštėmis, veikiančiomis esant 3,3 V / 5 V įtampai. Taip pat turi Gravity jungtį, kuri supaprastina elementų prijungimo procesą.

Pagrindinės savybės:

• Bekontaktis matavimas užtikrina aukštą saugumą eksploatacijos metu
• Galima rinktis iš kelių diapazonų skirtingiems matavimo projektams
• Suderinamas su 3,3 V / 5 V esantį mikrovaldiklį
• Naudojamas automatiniam kintamosios srovės variklio stebėjimui
• Naudojamas matuojant apšvietimą ir elektros įrangą
• Kaip pagrindinė namų ūkio prietaisų kintamosios srovės matavimo ir rodymo projektų sudedamoji dalis

• AC signalo keitimo modulis:
• Tipas: kintamosios srovės jutiklis
• Tipas: analoginis
• Įėjimo įtampos diapazonas (VCC): 3,3 V - 5,5 V
• Jungties sąsaja: Gravity PH2.0-3P
• Kintamosios srovės įėjimo įtampos diapazonas: nuo 0 V iki 1 V AC RMS
• Santykinė paklaida: +/- 4%
• Modulio matmenys: 32 x 27 mm
• Modulio svoris: 5 g
• NO tipo AC transformatoriaus zondas:
• Kintamosios srovės diapazonas: nuo 0 iki 10 A
• Signalo išėjimas: įtampa nuo 0 V iki 1 V AC (linijinė nuo 0 A iki 10 A)
• Tikslumas: +/- 1%
• Netiesiškumas: ≤ +/- 0,2%
• Dažnių diapazonas: nuo 50 Hz iki 1 kHz
• Darbinės temperatūros diapazonas: nuo -25 °C iki 70 °C
• Laido ilgis: 1 m
• Zondo angos dydis: 13 x 13 mm
• Zondo svoris: 50 g

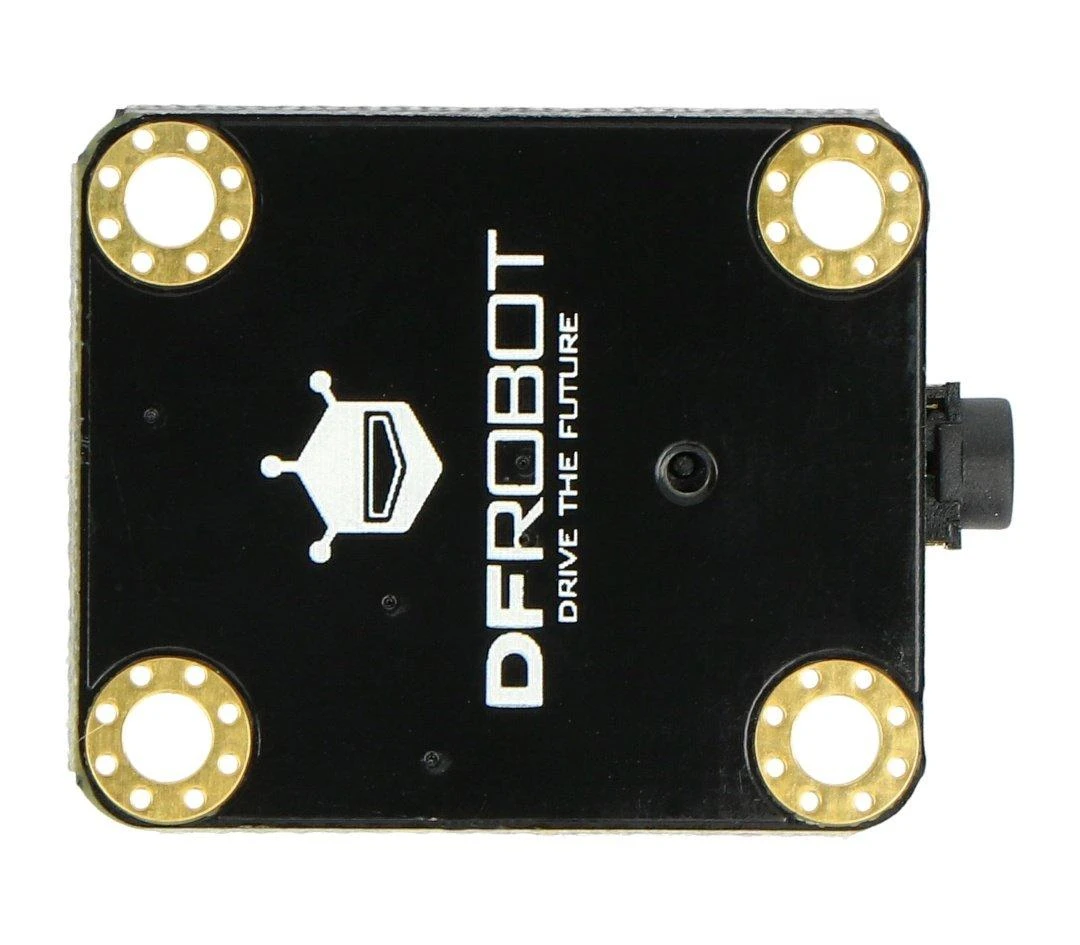

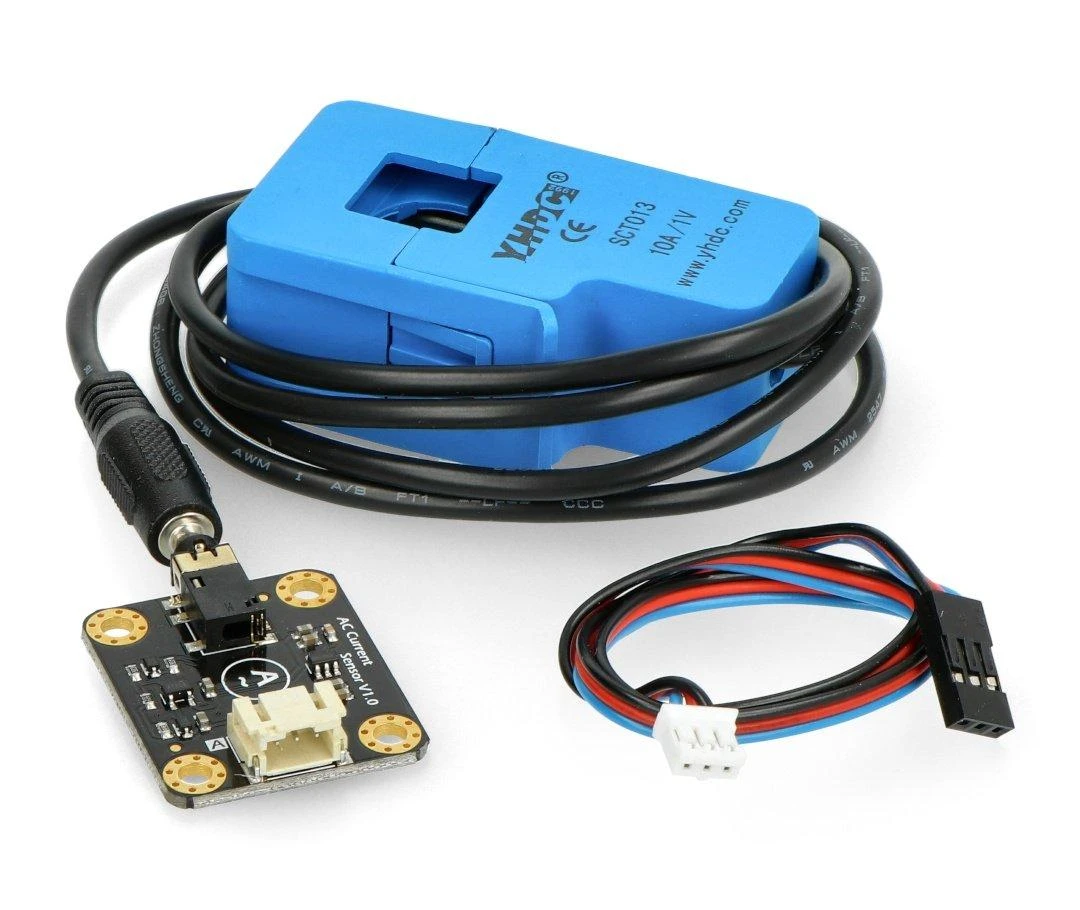

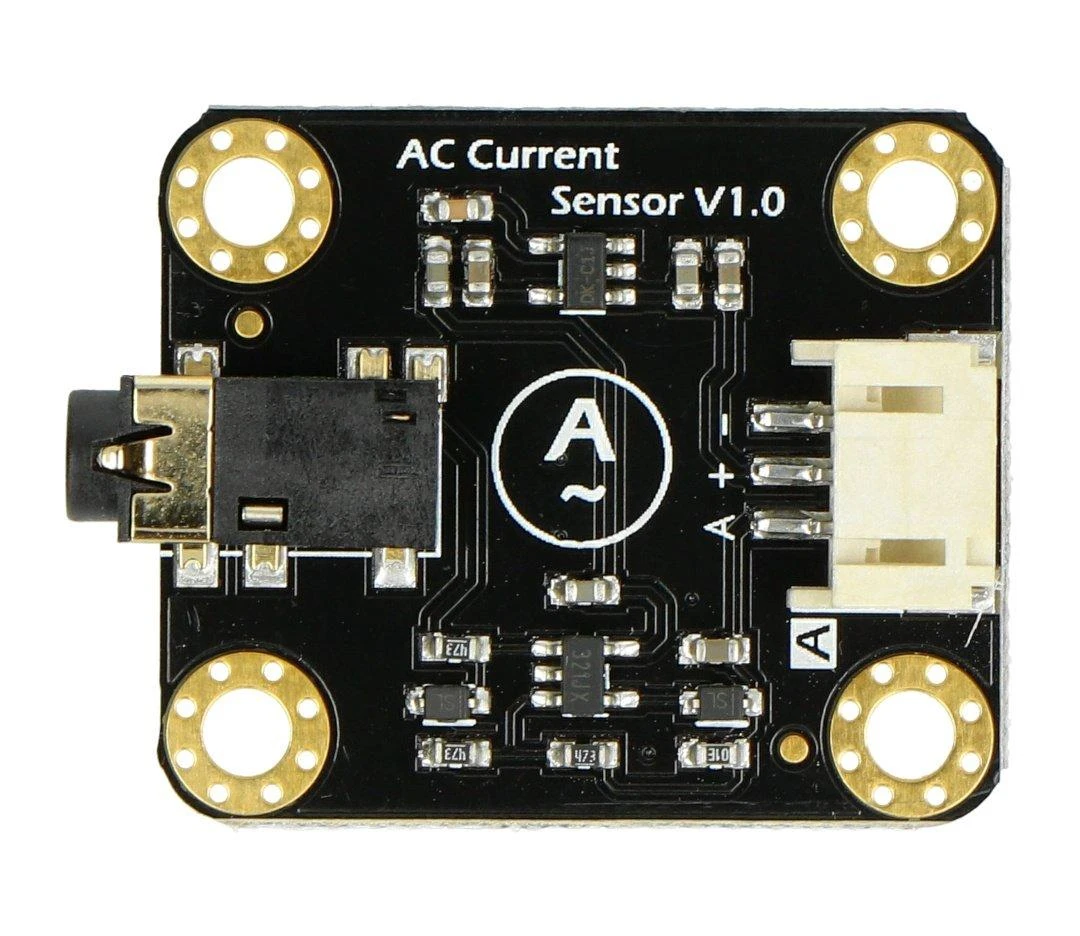

• Kintamosios srovės signalo keitimo modulis

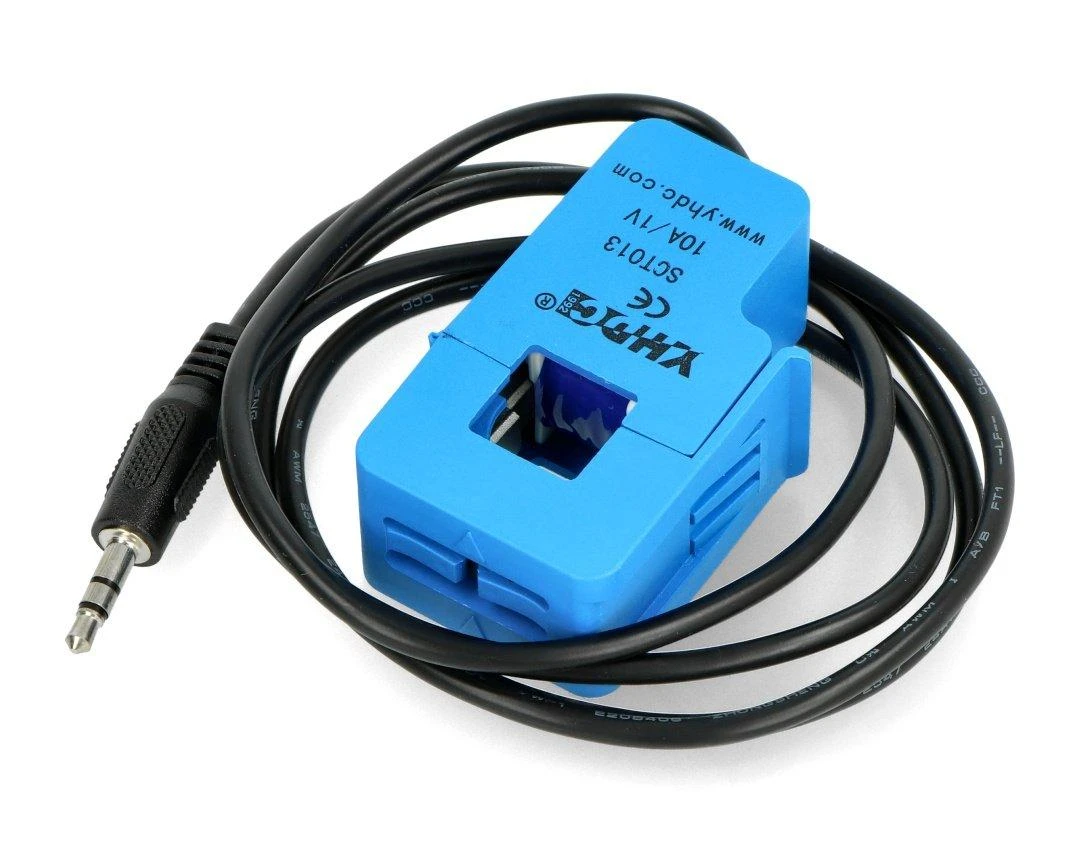

• Atviro tipo kintamosios srovės transformatoriaus zondas (10 A)
• 1 m ilgio jutiklio laidas - analoginis - Gravity
