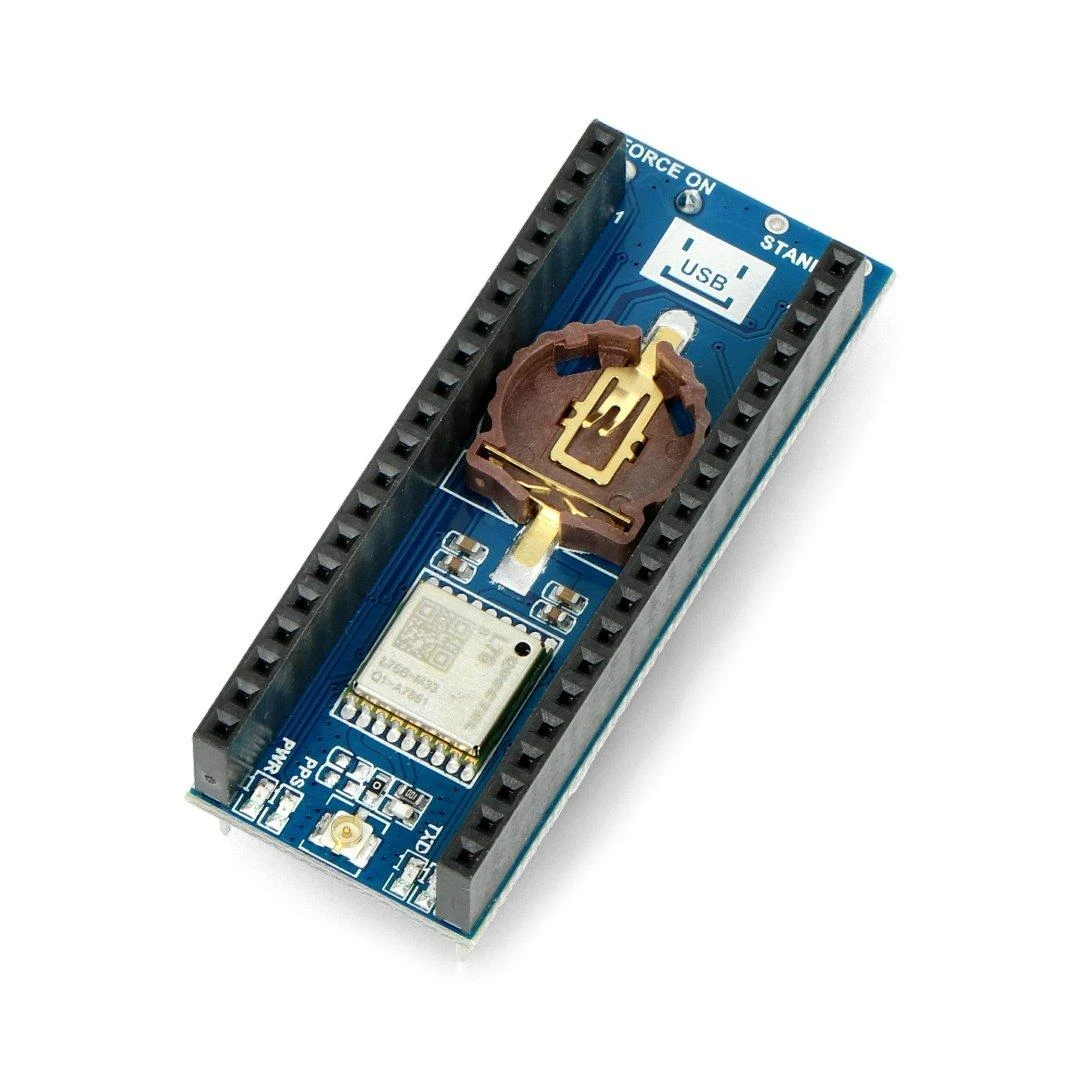

GNSS / GPS / BDS / QZSS L76B...

Waveshare GNSS modulis, leidžiantis įjungti kelias GPS palydovines sistemas naudojant Raspberry Pi Pico modulį. RPi Pico priedėlis yra pagrįstas L76B lustu ir palaiko tokias palydovines sistemas kaip GPS, BDS ir QZSS. Jis palaiko D-GPS, SBAS (WAAS/EGONS/MSAS/GAGAN). Jis sąveikauja su mikrovaldikliu per UART sąsają. Į komplektą įeina ir GPS antena.

Pagrindinės savybės:

Standartiniai Raspberry Pi Pico kaiščiai
Palaiko kelias sistemas: GPS, BDS, QZSS
Savęs sekimo numatymo technologija padeda greitai nustatyti padėtį
AlwaysLocate, išmanusis periodinio režimo valdiklis, skirtas energijos taupymui
Palaiko D-GPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
UART ryšio greitis: nuo 4800 bps iki 115200 bps (numatytasis 9600 bps)
Integruotas akumuliatoriaus lizdas palaiko ML1220 baterijas efemerido informacijai saugoti ir karštam paleidimui
4 šviesos diodai, rodantys modulio veikimo būseną

Specifikacijos:

Dažnių juosta: GPS L1 (1575,42 MHz); BD2 B1 (1561,098 MHz):

kanalai: 33 sekimo kanalai, 99 gavimo kanalai, 210 PRN kanalų
D/A kodas
SBAS: WAAS, EGNOS, MSAS, GAGAN

Horizontalios padėties tikslumas (autopozicijos nustatymas): iki 2,5 m CEP
Time-To-First-Fix - -130 dBm:

Cold starts: iki 15s
Wars starts: iki 5s
Hot starts: iki 1s

Jautrumas:

Įgijimas: -148 dBm
Stebėjimas: -163 dBm
Pakartotinis įsigijimas: -160 dBm

Dinaminis našumas:

Aukštis (maks.): 1800 m
Greitis (maks.): 515 m/s
Pagreitis (maks.): 4 g

Kita:

Sąsaja: UART
Perdavimo greitis: nuo 4800 iki 115200 bps (numatytasis 9600 bps)
Atnaujinimo dažnis: 1 Hz (numatytasis), 10 Hz (maksimalus)
Protokolai: NMEA 0183, PMTK
Maitinimo įtampa: 5 V
Srovės suvartojimas: 13 mA
Bendras srovės suvartojimas: iki 40 mA esant 5 V įtampai (nuolatinis režimas)
Darbinė temperatūra: -40 °C iki 85 °C
Matmenys: 52 x 21 mm
