NB-IoT GSM SIM7020E, Raspberry Pi...

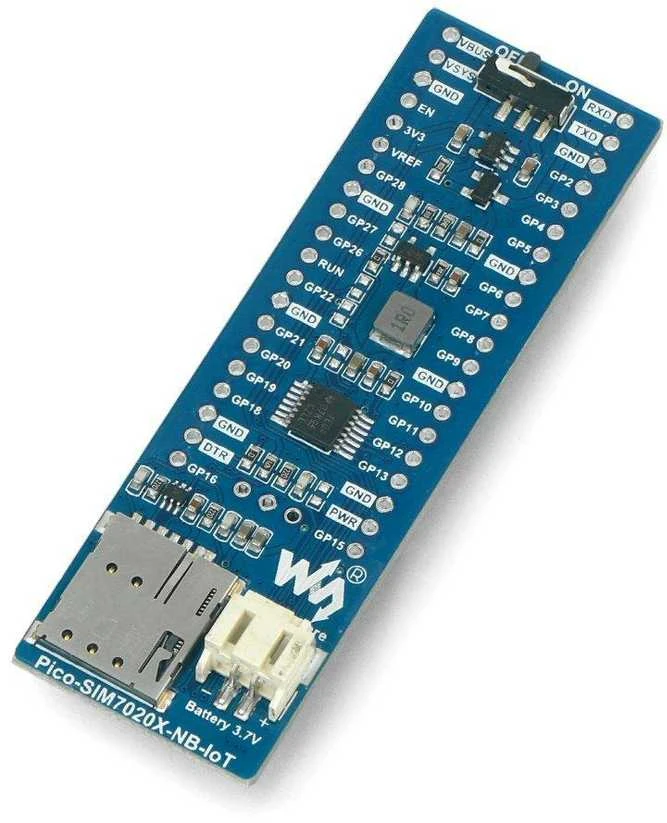

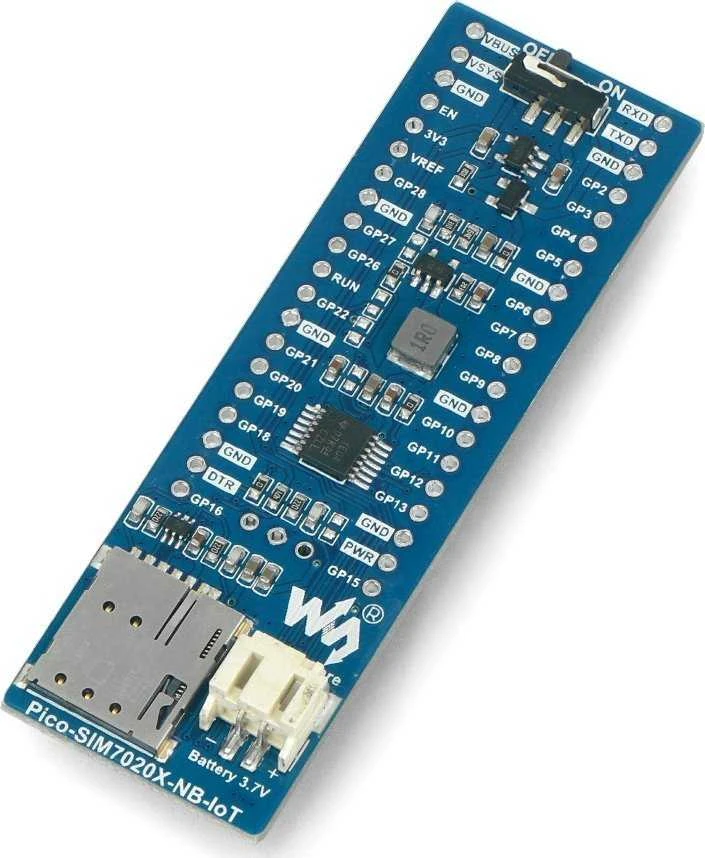

Pico-SIM7020E-NB-IoT yra NB-IoT (NarrowBand - IoT) modulis, suderinamas su Raspberry Pi Pico plokšte, kurią gamina Waveshare. Jis palaiko platų NB-IoT dažnių juostų spektrą ir ryšio protokolus, tokius kaip HTTP / MQTT / LWM2M / COAP. SIM7020E GSM modulį galima valdyti ir naudojant AT komandas. Keletas privalumų yra mažas delsimo laikas, mažas energijos suvartojimas ir platus diapazonas, todėl NB-IoT GSM SIM7020E pritaikoma išmaniųjų prietaisų ar nuotolinio stebėjimo projektuose.

Pagrindinės savybės:

Komplekte yra jungtis, kuri suderinama su Raspberry Pi Pico
Naudoja UART ryšį, gali būti valdomas AT komandomis
Palaiko platų ryšio protokolų ir cloud platformų asortimentą

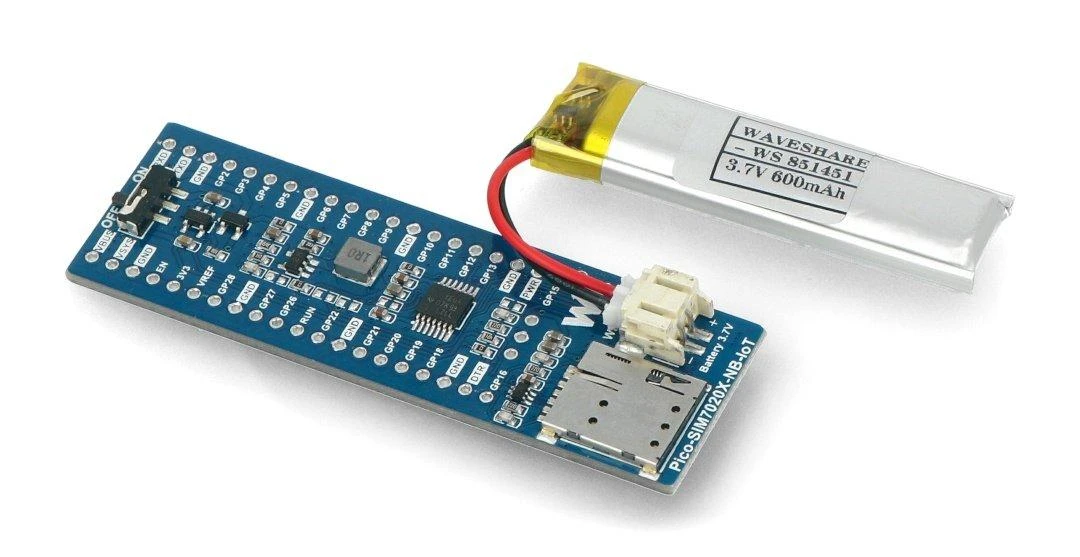

Įrengta PH2.0 jungtis, leidžianti tiekti energiją iš išorinio maitinimo šaltinio, pvz. Li-Pol baterijos ir USB jungtis, kuri gali būti naudojama norint gauti energiją iš Raspberry Pi Pico
Du plokštės šviesos diodai rodo modulio veikimą

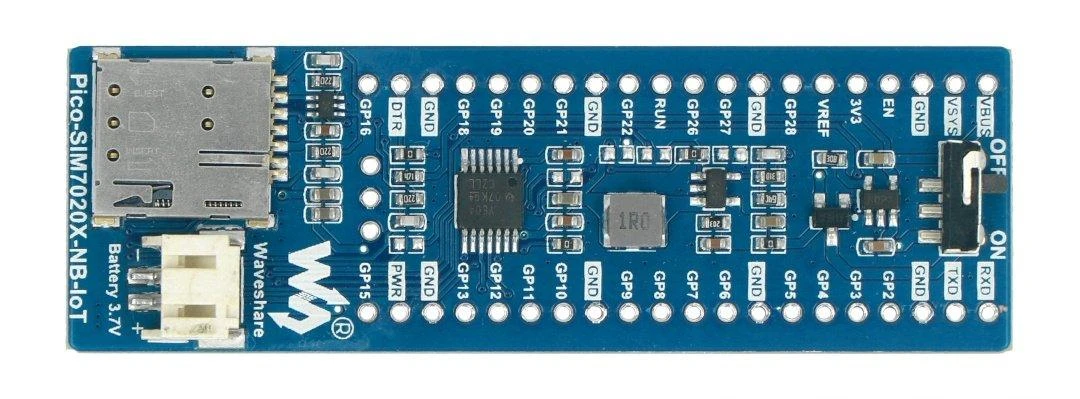

Integruotas Nano SIM kortelės lizdas konkrečiai NB-IoT kortelei
SIM7020E GSM modulis gali gauti informaciją apie orą per HTTP GET, tada nusiųsti rodmenis į serverį per HTTP POST ir realiuoju laiku juos rodyti tinklalapyje

Specifikacijos:

Suderinamas su Raspberry Pi Pico

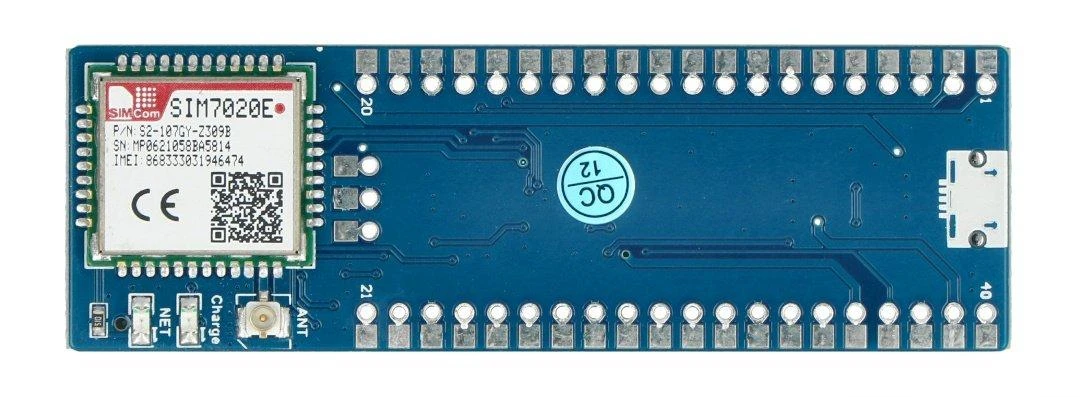

Lustas: SIM7020E
LTE-FDD dažnių juosta: B1 / B3 / B5 / B8 / B20 / B28
Duomenų perdavimo greitis:

priėmimas: 26,15 kbps
perdavimas: 62,5 kbps

Sąsaja: UART
Pralaidumas: nuo 300 b/s iki 921600 b/s (numatytasis 115200 b/s)
Ryšio protokolas: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS / DTLS / DNS / NTP
Palaikomi regionai: Azija, Europa, Afrika, Australija
Modulio maitinimas:

išorinis maitinimo šaltinis: Li-Pol baterija (nuo 3,7 V iki 4,2 V)
Raspberry Pi Pico USB prievadas (3,3 V)

Dabartinis suvartojimas:

tuščiosios eigos režimas: 5,6 mA
miego režimas: 0,4 mA
PSM režimas: 3,4 μA

Modulio matmenys: 73,5 x 24 mm

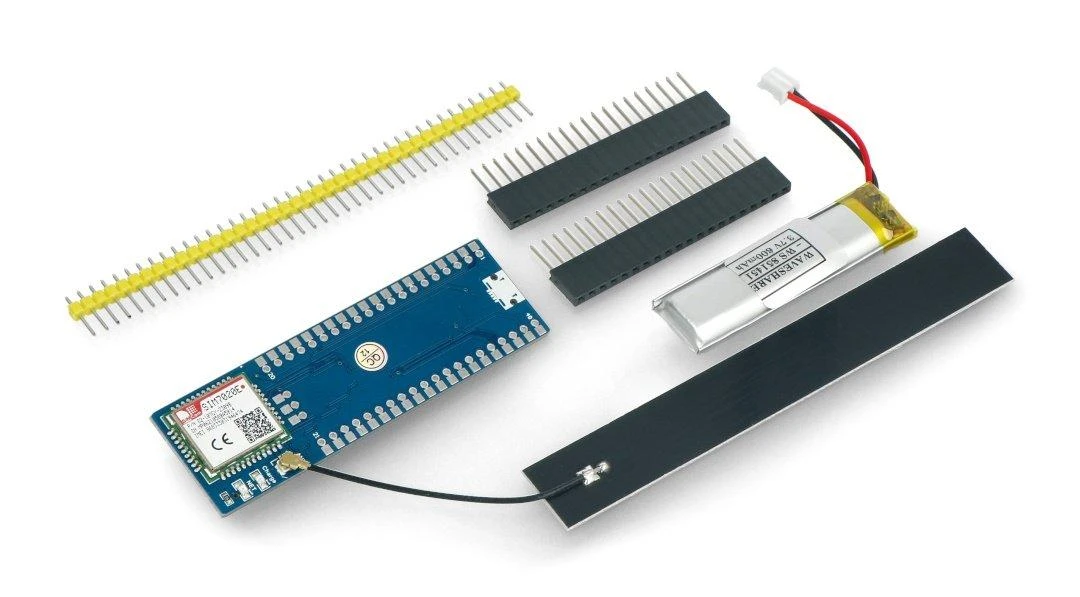

Komplekte:

Pico-SIM7020E-NB-IoT ryšio modulis
Išorinė antena
20 kontaktų auksinių kaiščių jungties juosta su kištukiniu lizdu - x2
40 kontaktų auksinių kaiščių jungties juosta
Li-Pol 3,7 V baterija
