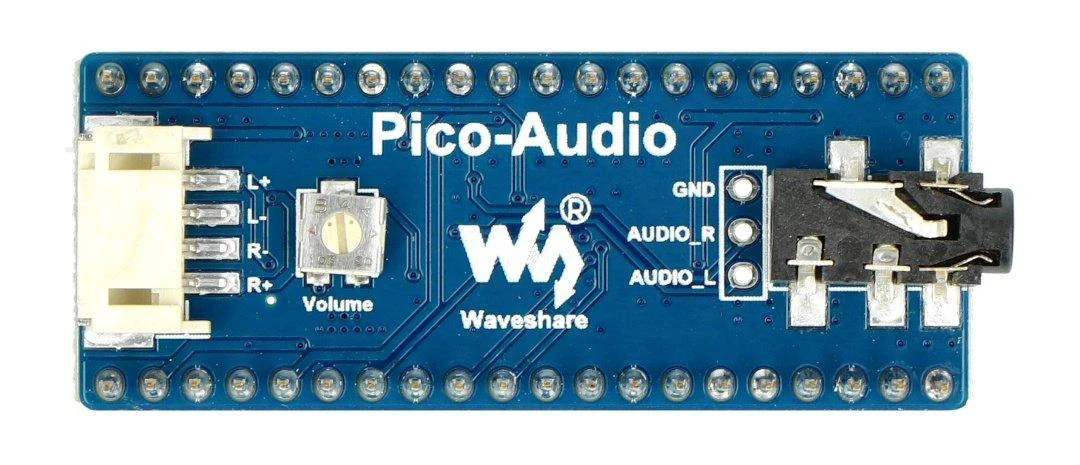

Waveshare sukurtas modulis leidžia išplėsti Raspberry Pi Pico galimybes naudojant garso išvestį. Komplekte esantis modulis yra pagrįstas PCM5101A lustu ir turi garsiakalbių jungtį, mini lizdą ausinėms ir garsumo valdymo pultą. Komplekte taip pat yra du 5 W garsiakalbiai su 8 omų varža.

Pagrindinės savybės:

Lizdas suderinamas su Raspberry Pi Pico kištukais
Standartinė 3,5 mm lizdo jungtis ausinėms
Dviejų kanalų garsiakalbiams prijungti
Atrankos dažnis nuo 8 Hz iki 384000 Hz
Išvestis stereo efektui
Naudoja I2S sąsają, efektyviai sumažindama EMI
Gamintojas pateikia Raspberry Pi Pico pavyzdinius kodus

Specifikacijos:

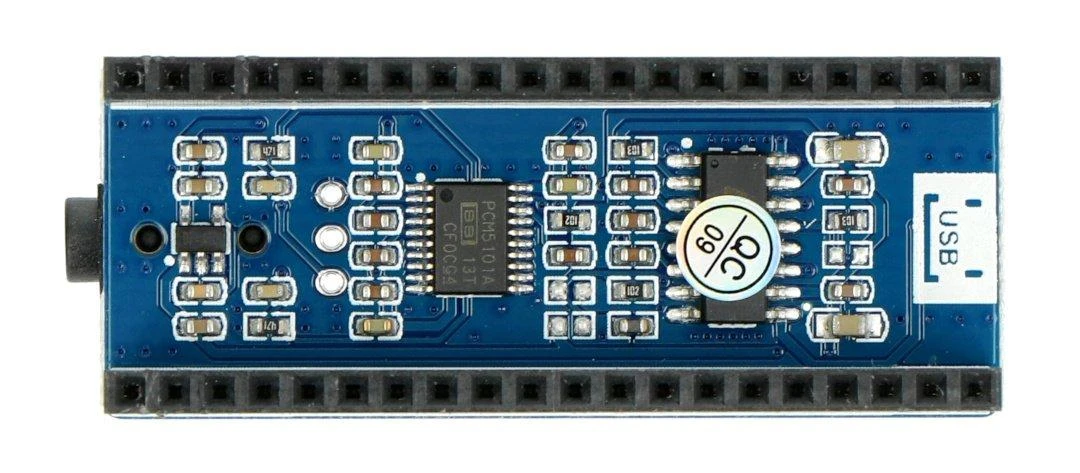

Grandinė: PCM5101A
Maitinimo įtampa: 5 V
Loginė įtampa: 3,3 V
Sąsaja: I2S
DAC SNR: 106 dB
Palaikomi garsiakalbiai: 2,6 W / kanalas (4 Ω BTL)
Matmenys: 52 x 21 mm

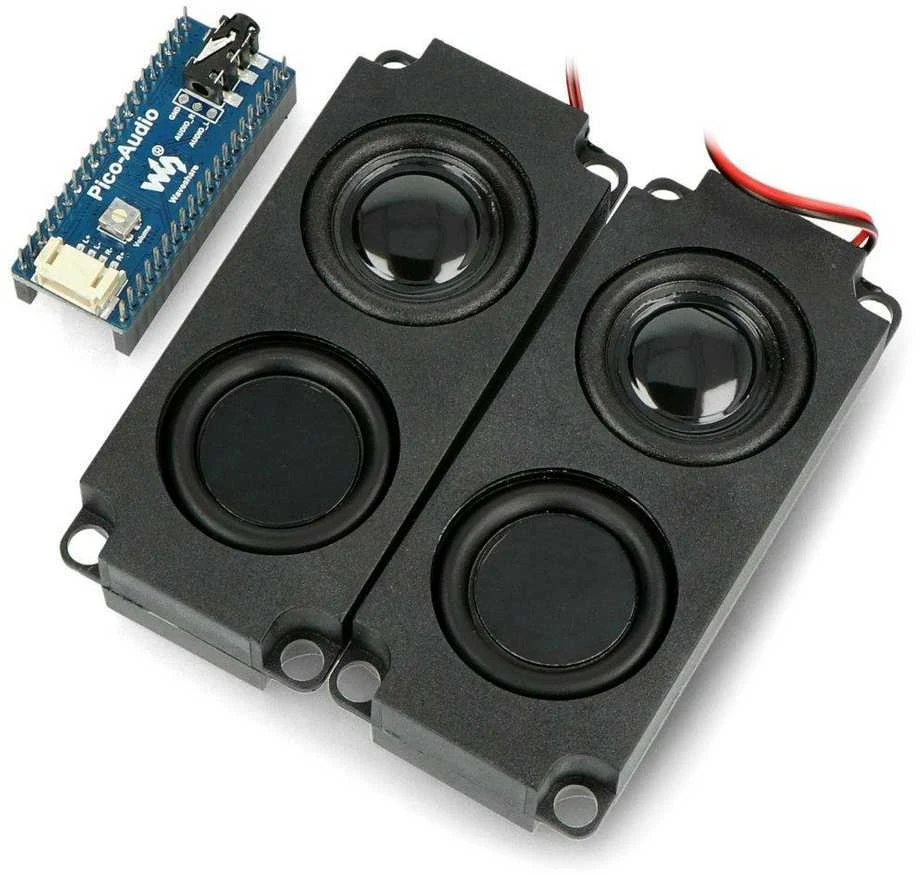

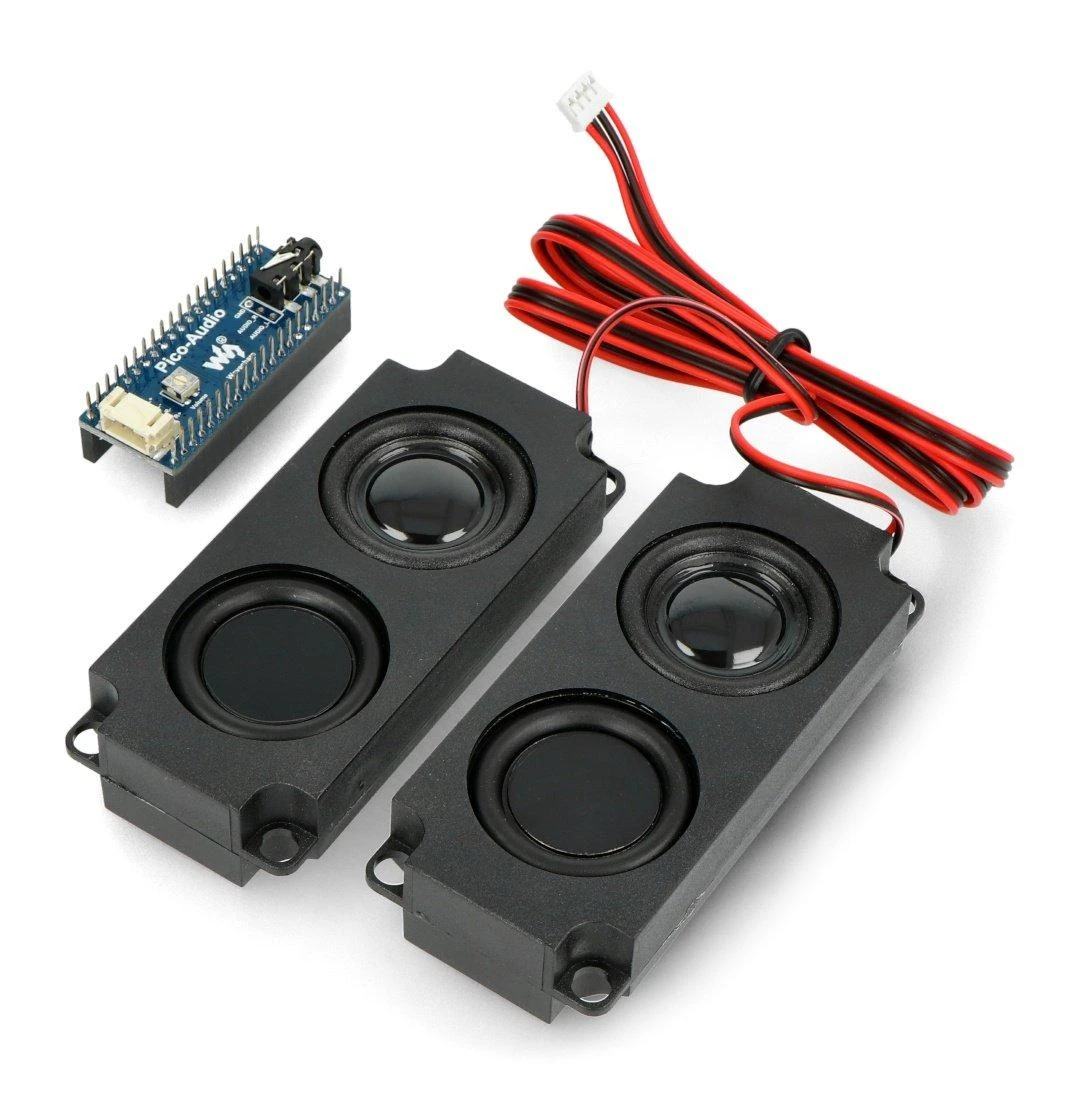

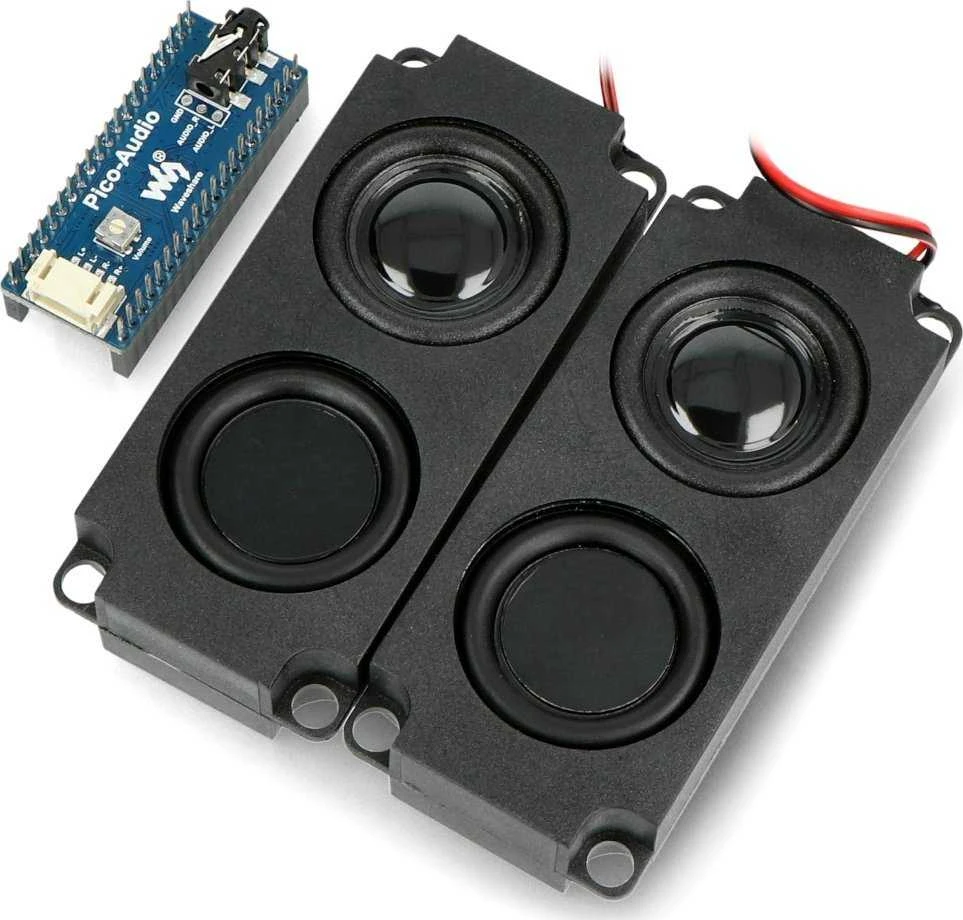

Komplekte:

Raspberry Pi Pico garso išplėtimo modulis
5 W 8 omų garsiakalbiai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-20096
Modelio pavadinimas

WSR-20096

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį garso modulį prie Raspberry Pi Pico?

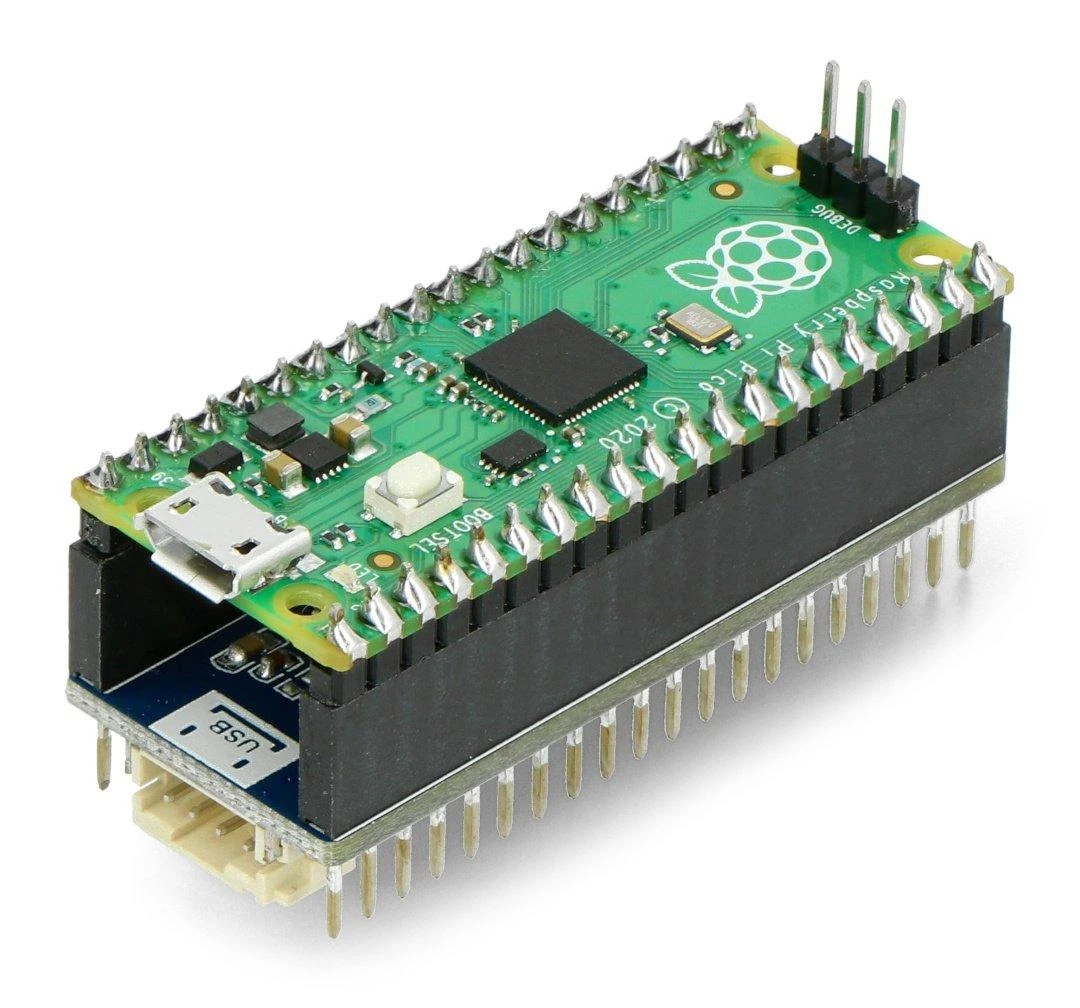

Šis Waveshare garsiakalbio modulis tiesiogiai jungiasi prie GPIO kištukų ant Raspberry Pi Pico plokštės. Suderinamumas užtikrinamas specialiu lizdu, kuris atitinka Pico išvadas. Prijungimas atliekamas be papildomų laidų, naudojant I2S sąsają skaitmeniniam garso duomenų perdavimui tarp mikrokontrolerio ir garso lusto.

2. Kokią garso kokybę užtikrina šis plėtinys?

Garso kokybė yra aukšta dėkant PCM5101A skaitmeninio-analoginio keitiklio lusto, kuris pasižymi 106 dB signalo-triukšmo santykiu. Modulis palaiko iki 384 kHz atrankos dažnį, užtikrinant skaidrų ir detalių garsą. Šis sprendimas tinka ne tik paprastiems signalams, bet ir muzikos grojimui iš Pico atminties.

3. Ar šis priedas gali maitinti ausines?

Taip, įrenginyje yra standartinis 3,5 mm mini lizdas stereo ausinėms. Ausinių prijungimas leidžia klausytis garso asmeniškai, nevaržant kitų. Garsumo lygį galima reguliuoti komplekte esančiu valdymo pulteliu, o pats modulis tiekia pakankamai galios daugumai neprofesionalių ausinių modelių.

4. Kokius garsiakalbius galima naudoti su šiuo moduliu?

Modulis skirtas prijungti du nepriklausomus garsiakalbius, kurių kiekvieno galia gali siekti iki 5 W. Palaikoma 8 omų garsiakalbių varža, kuri yra įprasta daugelyje kompiuterinės technikos. Komplekte jau yra du tinkami garsiakalbiai, bet galima naudoti ir kitus atitinkančius specifikacijas.

5. Kaip programuoti Raspberry Pi Pico su šiuo garso moduliu?

Programavimui palengvinti gamintojas pateikia paruoštus pavyzdinius kodus, skirtus Raspberry Pi Pico. Jie demonstruoja, kaip siųsti garso duomenis per I2S protokolą. Naudojant MicroPython arba C SDK, galima kurti įvairias garso aplikacijas, nuo paprastų signalų iki MP3 failų atkūrimo.
