1. Kaip sukonfigūruoti belaidį ryšį su Pico WH?

Raspberry Pi Pico WH turi integruotą CYW43439 lustą, kuris palaiko WiFi 2.4 GHz ryšį. Šis belaidžio ryšio lustas užtikrina palaikymą IEEE 802.11 b/g/n standartams. Ryšio nustatymas atliekamas per programinę įrangą, naudojant MicroPython arba C/C++ bibliotekas, kurios valdo belaidžio tinklo sąsają.

2. Kokias programavimo kalbas palaiko šis modulis?

Plokštę galite programuoti naudodami C/C++ arba MicroPython kalbas. Šiam procesoriniui moduliui sukurti oficialūs SDK, kurie palengvina programavimą. Įdiegus atitinkamą programinės įrangos paketą, plokštė atpažįstama kaip USB įrenginys, o programos įkeliamos paprastu failų vilkimo būdu.

3. Kiek atminties turi šis mikrovaldiklio modulis?

Šis įrenginys turi 264 kB greitosios SRAM ir 2 MB Flash atminties. Šios talpos pakanka sudėtingoms programoms ir duomenims saugoti. Atminties konfigūracija leidžia efektyviai valdyti įvairias užduotis ir saugoti operatyviuosius duomenis greitai veikiančioje SRAM.

4. Ar galima jungti analoginius jutiklius?

Taip, plokštėje yra trys 12 bitų ADC (analoginis-skaitmeninis keitiklis) kanalai. Jie leidžia matuoti įvairius analoginius signalus, pvz., iš temperatūros ar šviesos jutiklių. Šie įvesties kanalai veikia esant 3.3V įtampai ir suteikia pakankamą rezoliuciją daugeliui matavimo projektų.

5. Kokias periferines sąsajas gali valdyti PIO blokai?

Aštuoni programuojami I/O (PIO) blokai suteikia lankstumo valdant nestandartines sąsajas. Jie gali imituoti įvairius protokolus, neapkraunant pagrindinio procesoriaus. Ši aparatinė įranga leidžia sukurti specializuotus ryšio interfeisus, kurie veikia greitai ir nuspėjamai.

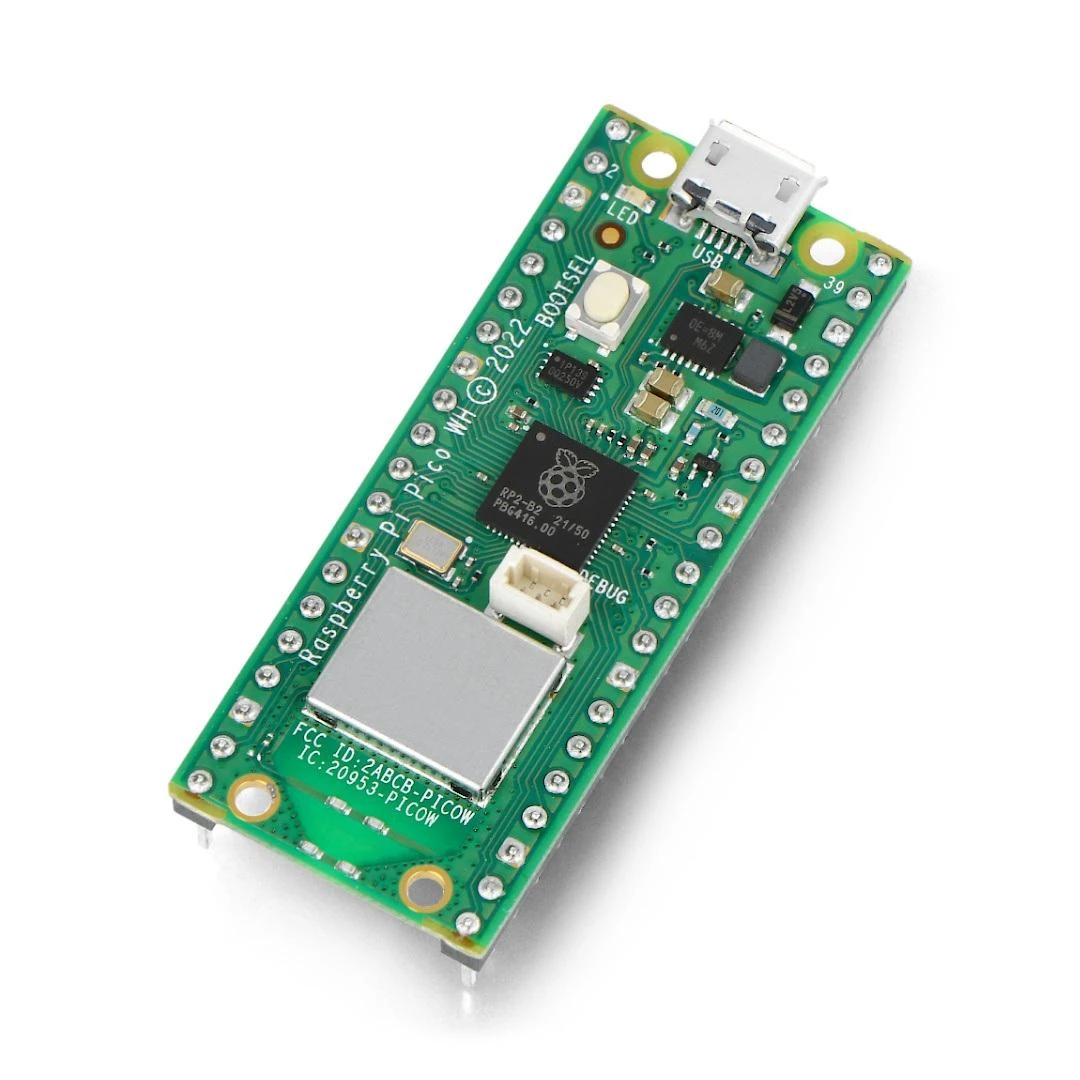

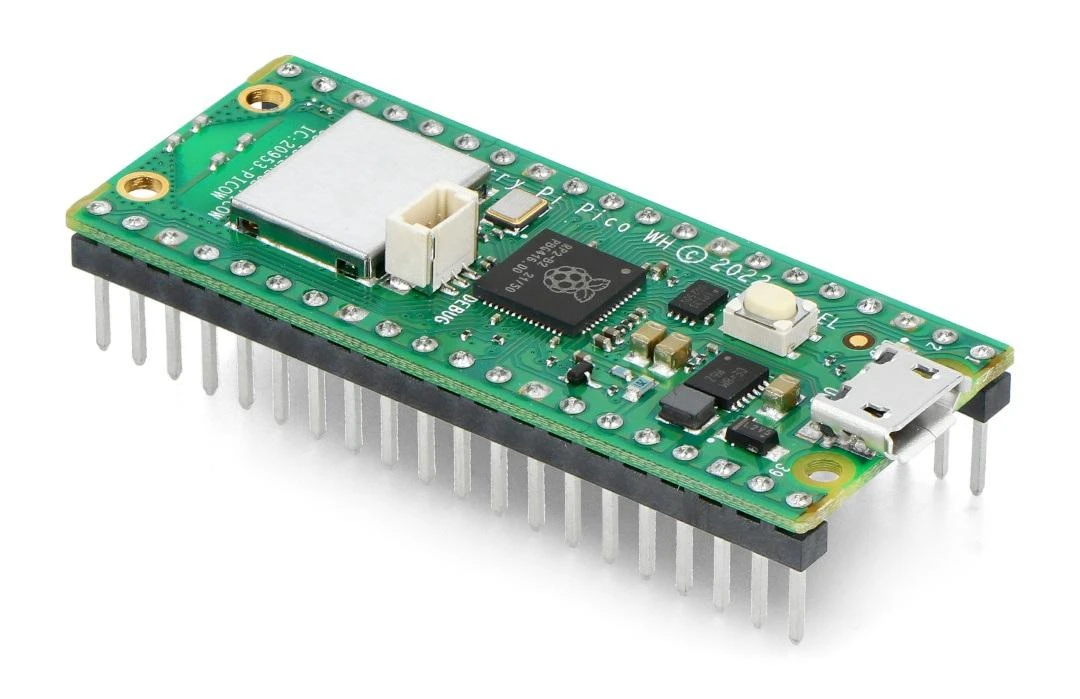

Raspberry Pi Pico WH - RP2040 ARM Cortex M0+ CYW43439 - WiFi - su kaiščiais, modelis - SC0919, žema kaina

Raspberry Pi Pico WH sukurtas remiantis patentuotu Raspberry RP2040 mikrovaldikliu ir Infineon CYW43439 belaidžio ryšio sistema. RP2040 yra dviejų branduolių ARM Cortex M0+ lustas, veikiantis 133 MHz dažniu su 264 kB SRAM ir 2 MB „Flash“ atmintimi. Integruotas CYW43439 lustas leidžia palaikyti belaidį WiFi IEEE 802.11 b/g/n ryšį. Pico WH turi 26 GPIO kaiščius, kurie veikia esant 3.3V įtampai. Taip pat plokštėje yra įmontuotas temperatūros jutiklis. Raspberry Pi Pico WH programuojamas per microUSB prievadą C/C++ ir MicroPython.

https://www.youtube.com/watch?v=QIdyTlmdVW8

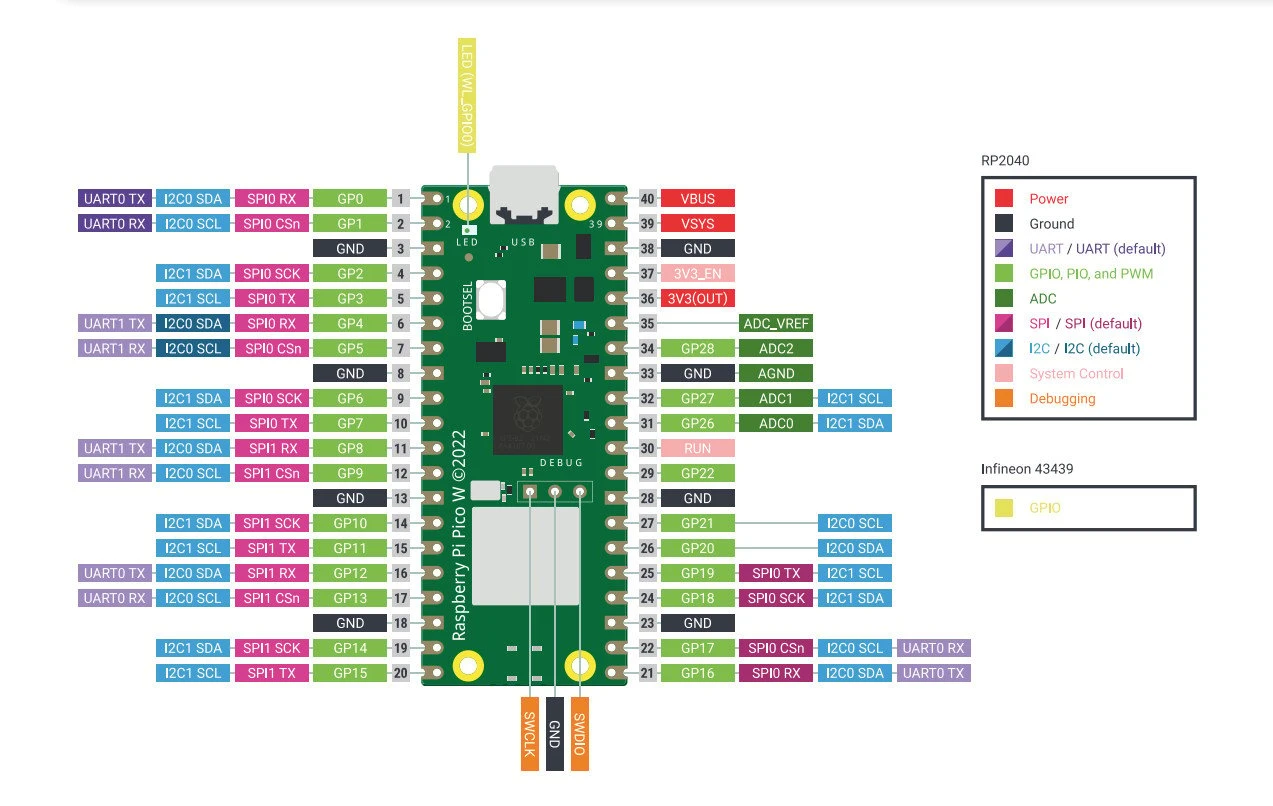

Raspberry Pi Pico WH modulio kaiščiai

Raspberry Pi Pico WH plokštė turi 26 GPIO kaiščius, įskaitant tokias sąsajas kaip: 2x SPI, 2x I2C, 2x UART, 3x ADC 12 bitų, 16x PWM. Modulis papildomai aprūpintas 8 programuojamais IO kontaktais (PIO), kurie skirti palaikyti nestandartinius periferinius įrenginius.

Raspberry Pi Pico WH maitinimo šaltinis

Pico WH modulis maitinamas per integruotą microUSB prievadą, kuris taip pat naudojamas ryšiui tarp Raspbery Pi plokštės ir kompiuterio. Moduliui reikalingas 5V maitinimo šaltinis, kurio maitinimas yra nuo 1.8V iki 5.5V, naudojant pvz. 3.7V Li-Pol bateriją.

Raspberry Pi Pico WH - RP2040 ARM Cortex M0+ CYW43439 - WiFi - su kaiščiais aprašymas - Prekės nuotrauka

Raspberry Pi Pico WH programavimas

Raspberry Pi Pico WH gali būti programuojamas tiek C/C++, tiek MicroPython. Programos įkėlimo į plokštę procesas yra itin paprastas. Kompiuteris aptiks modulį kaip USB didelės talpos atminties įrenginį, vadinamą RPI-RP2. Paruoštą programos failą reikia vilkti ir numesti į naujai rastą tomą. Gamintojas pateikia C/C++ ir MicroPython programavimo kalbų SDK saugyklą, kurią rasite toliau pateiktose naudingose nuorodose.

https://www.youtube.com/watch?v=o-tRJPCv0GA

Darbo su MicroPython pradžia

Raspberry Pi Pico WH programuojamas paruoštą MicroPython programą „įmetus“ į plokštės sukurtą kompiuterio USB talpos talpą. Taip pat galima atsisiųsti UF2 failo pavyzdį, kuris padės jums pradėti naudotis MicroPython.

Atsisiųskite MicroPython UF2 failą.
Paspauskite ir palaikykite BOOTSEL mygtuką ir prijunkite plokštę prie Raspberry Pi arba kompiuterio USB prievado.
Kai Pico bus prijungtas prie kompiuterio, atleiskite mygtuką BOOTSEL.
Raspberry Pi Pico bus aptiktas kaip didelės talpos atminties įrenginys, kurio tūris RPI-RP2.
Nuvilkite MicroPython UF2 failą į RPI-RP2 tomą.
Pico bus paleistas iš naujo, dabar bus naudojamas MicroPython.
REPL ir MicroPython galite pasiekti per nuoseklųjį USB prievadą.

Hello World C/C++

Pirmoji kiekvieno programuotojo parašyta programa yra Hello World, šiuo atveju Raspberry Pi Pico WH bus programuojamas per Raspberry Pi 4B USB nuoseklųjį prievadą.

Atsisiųskite UF2 Hello World failą.
Paspauskite ir palaikykite BOOTSEL mygtuką ir prijunkite Raspberry Pi Pico prie Raspberry Pi USB prievado.
Plokštė bus aptikta kaip didelės talpos atminties įrenginys, kurio tūris RPI-RP2.
Nuvilkite UF2 failą į RPI-RP2 tomą.
Pico bus paleistas iš naujo.
Atidarykite terminalą savo Raspberry Pi 4B ir paleiskite komandas:
sudo apt install minicom
minicom -b 115200 -o -D /dev/ttyACM0
Terminalo lange turėtumėte pamatyti užrašą Hello World.

Specifikacijos:

Sistema: Raspberry Pi RP2040
Šerdis: ARM Cortex-M0+ dviejų branduolių 133 MHz
Belaidžio ryšio lustas: CYW43439
Belaidis ryšys: WiFi 2,4 GHz IEEE 802.11 b/g/n
SRAM atmintis: 264 kB
Flash atmintis: 2 MB
Smeigtukai: 40 kontaktų / 23 skaitmeniniai GPIO + 3 ADC kaiščiai
Sąsajos: 2x UART, 2x I2C, 2x SPI, iki 16 PWM kanalų
Maitinimo įtampa: 5V (USB)
Loginės dalies darbinė įtampa: 3.3V
Maitinimo/duomenų jungtis: microUSB
Matmenys: 51.3x21x12.9mm
