Ekraną sukūrė Waveshare, pagrįstas e-paper technologija. Jo įstrižainė yra 2,9”, o skiriamoji geba 296x128px. Ekranas veikia su Raspberry Pi Pico moduliu. Vaizdas rodomas trimis spalvomis: juoda, balta ir raudona. Palaiko ryšį per SPI sąsają. Dėl tokios e-paper technologijos ekranas tinka elektroninių knygų ir elektroninių žurnalų skaitytojams.

Pagrindinės savybės:

Foninio apšvietimo nebuvimas ilgą laiką išlaiko paskutinį rodytą vaizdą
Itin mažos energijos sąnaudos, energijos reikia tik norint atnaujinti ekraną
SPI sąsaja

Specifikacijos:

Darbinė įtampa: 3,3 V

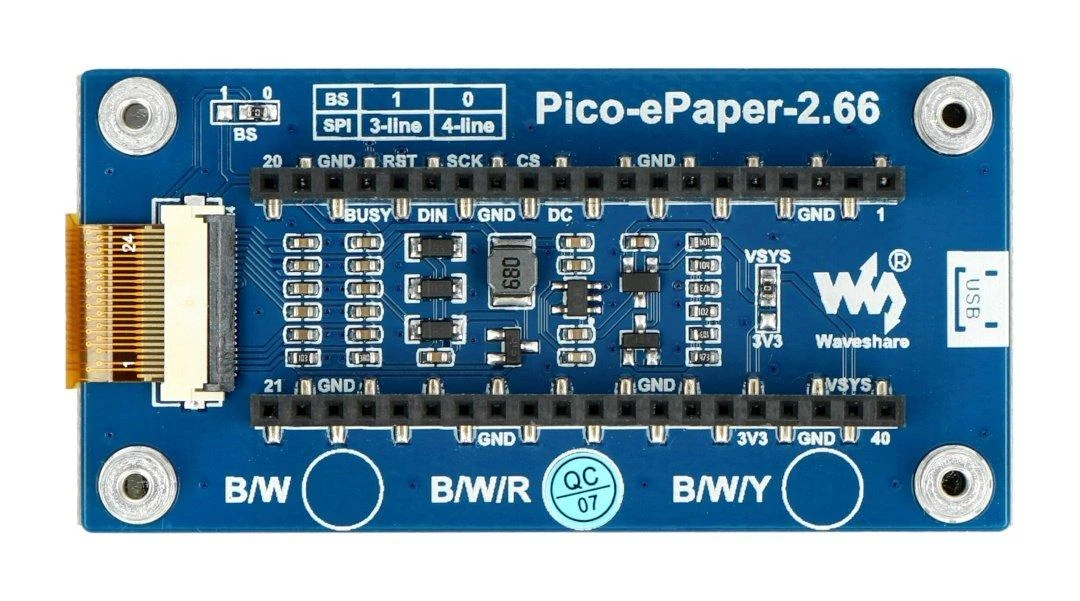

Sąsaja: 3 laidų SPI, 4 laidų SPI
Ekrano spalvos: juoda, balta ir raudona
Pilka skalė: 2
Pilnas atnaujinimo laikas: 15s
Srovės suvartojimas atnaujinant: 42,4 mW
Srovės suvartojimas tuščiąja eiga: iki 0,01 uA
Matymo kampas: iki 170°
Įstrižainė: 2,66”
Skiriamoji geba: 296x152px
Pikselių dydis: 0,203 x 0,202 mm
Išoriniai matmenys: 74 x 37,5 mm
Ekrano matmenys: 60,088 x 30,704 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19724
Modelio pavadinimas

AN-19724

* Anksčiau taikyta Varle.lt kaina

Gamintojas Waveshare
Spalva Balta
Raudona

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius projektus galima kurti su šiuo e-paper ekranu?

Šis Waveshare e-paper ekranas yra puikus pasirinkimas norint sukurti energiją taupančius įrenginius, kaip ant sienos kabantys informacijos skydai ar transporto stotelės laikrodžiai. Jis puikiai tinka elektroniniams žymėjimams dėl savo matomumo. Mažos galios suvartojimas leidžia veikti nuo baterijos labai ilgą laiką.

2. Kiek spalvų gali rodyti šis e-ink modulis?

Šis trispalvis ekranas gali atvaizduoti tris pagrindines spalvas: juodą, baltą ir raudoną. Dėl tokios paletės jis tinka akcentams paryškinti, pavyzdžiui, rodant svarbius įspėjimus ar temperatūros pokyčius. Tai leidžia kurti aiškesnę ir informatyvesnę vizualinę informaciją nei su vien tik juodai baltu rodymu.

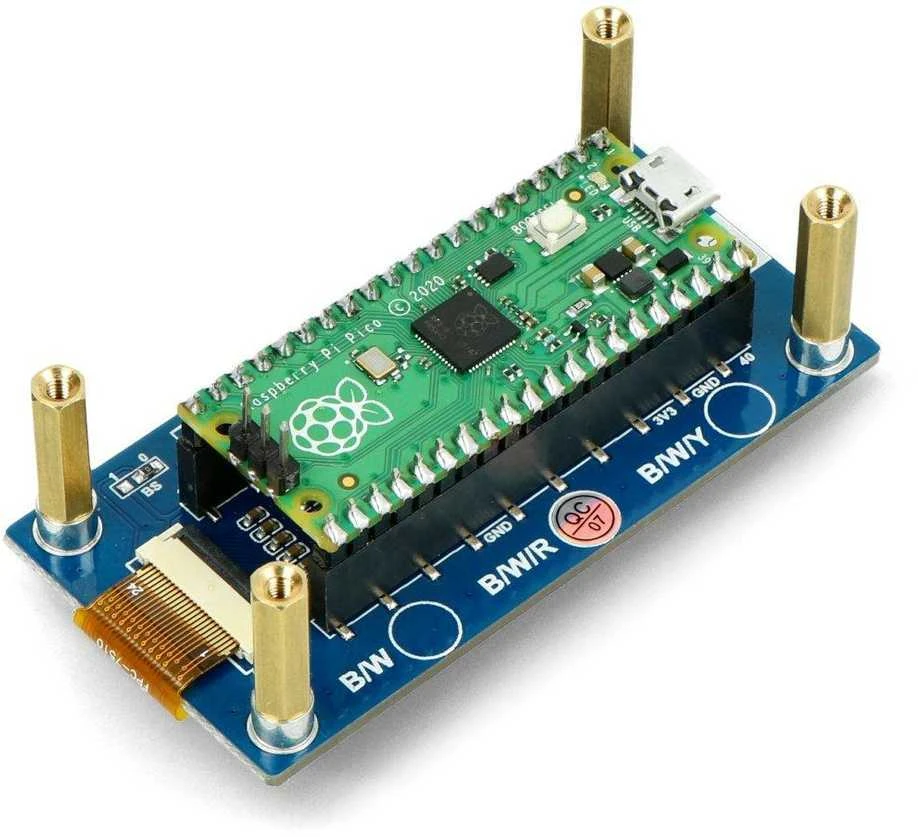

3. Kaip prijungti šį displejų prie Raspberry Pi Pico?

Prijungimas atliekamas naudojant SPI sąsają, kuri yra standartinė ir patogi daugeliui mikrovaldiklių projektų. Ryšys užmezgamas per kelis laidus, o valdymui paprastai naudojami jau paruošti bibliotekų failai. Tai supaprastina integravimą ir leidžia greitai pradėti naudoti šį rodytuvą savo elektronikos kūrimo darbuose.

4. Kodėl šis rodytuvas tinka ilgalaikiam maitinimui iš baterijos?

Displejus praktiškai nereikalauja energijos, kai vaizdas ekrane nekeičiamas. Galia sunaudojama tik atnaujinant turinį, o tuščiosios eigos metu srovės suvartojimas yra mikroamperais. Ši elektroninio popieriaus technologijos savybė išskirtinai padidina nepriklausomo įrenginio veikimo trukmę, kai jis maitinamas iš mažos baterijos.

5. Kokie yra šio trikampių ekrano fiziniai matmenys?

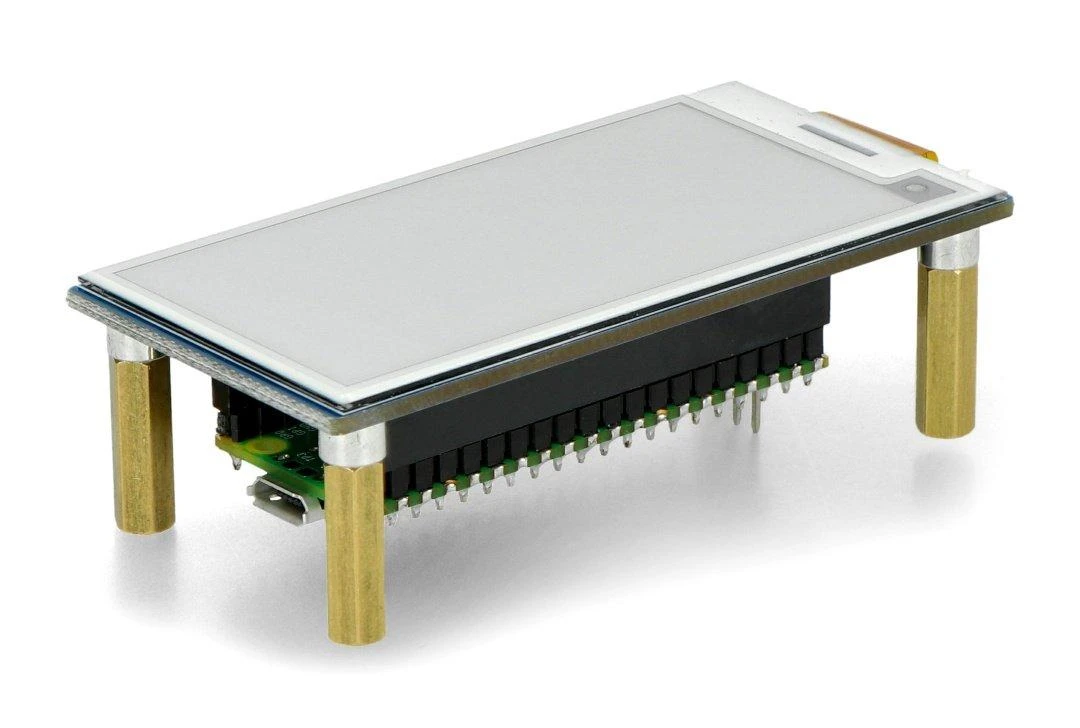

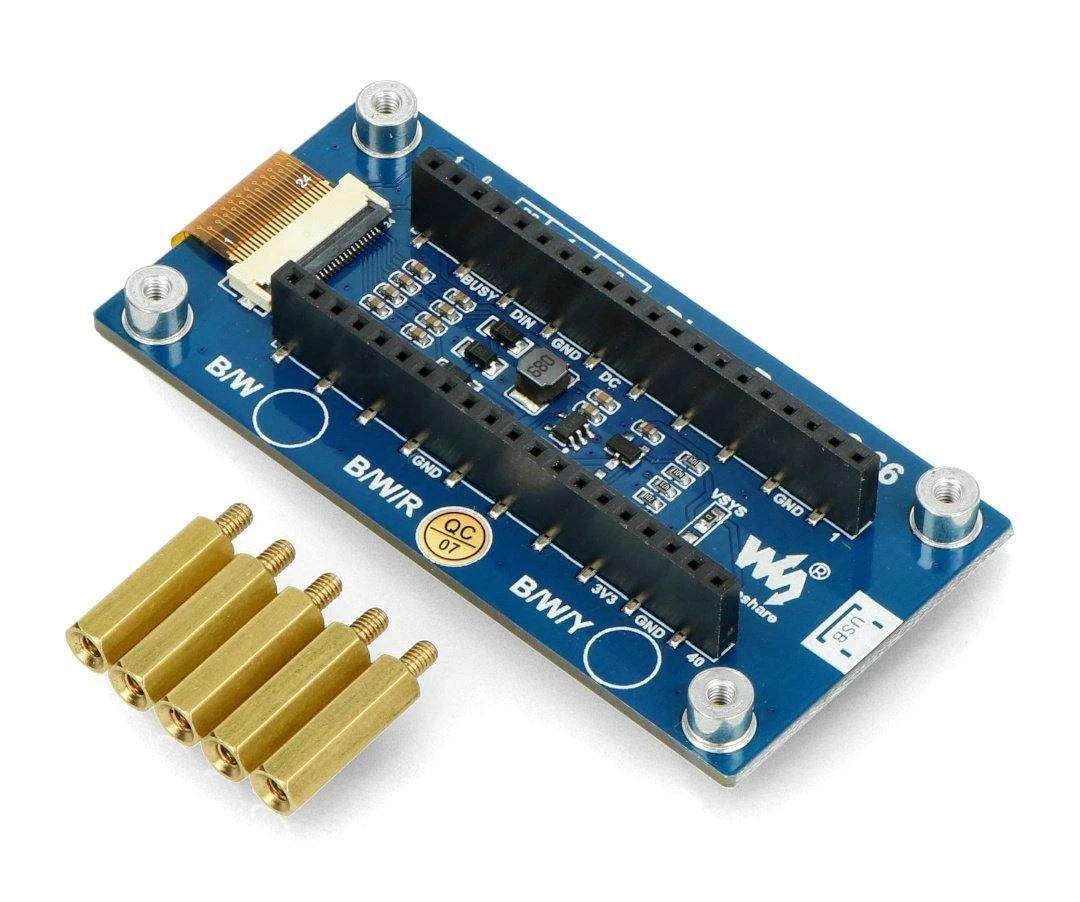

Visa modulio plokštė užima 74 mm ilgio ir 37,5 mm pločio. Pati aktyvi rodymo sritis yra šiek tiek mažesnė. Tokie kompaktiški išoriniai dydžiai leidžia įmontuoti šį komponentą į įvairius mažus korpusus, todėl jis tinka nešiojamiems arba labai mažiems įrenginiams, kur svarbi kiekviena detalė.
