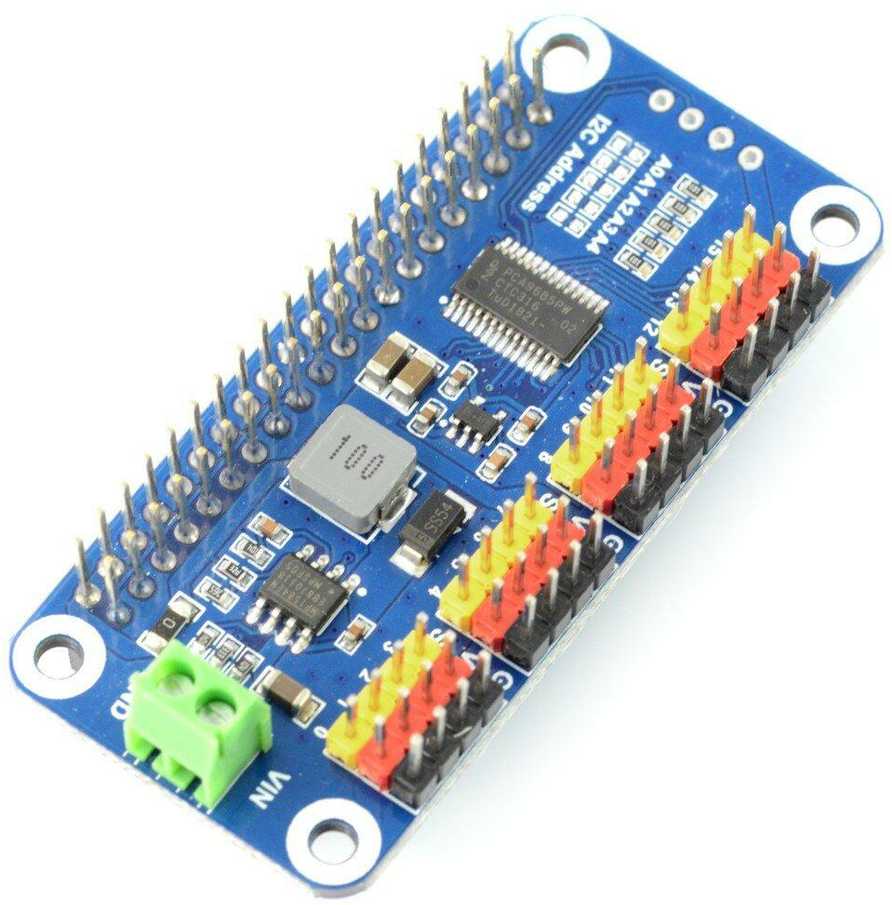

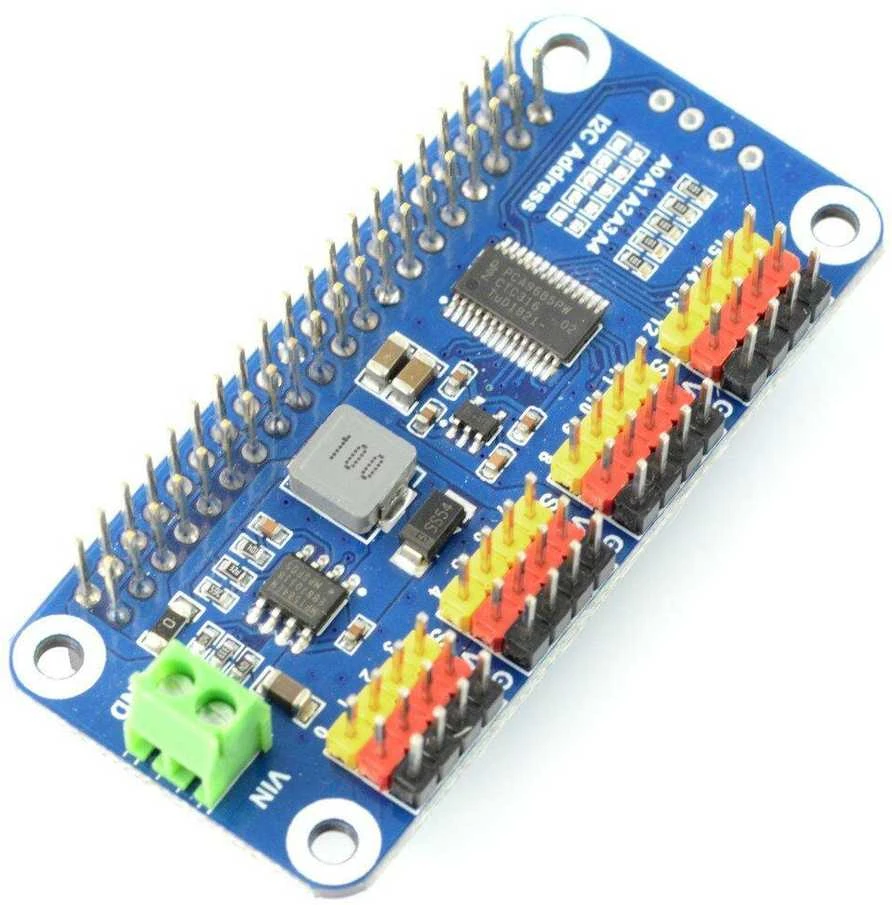

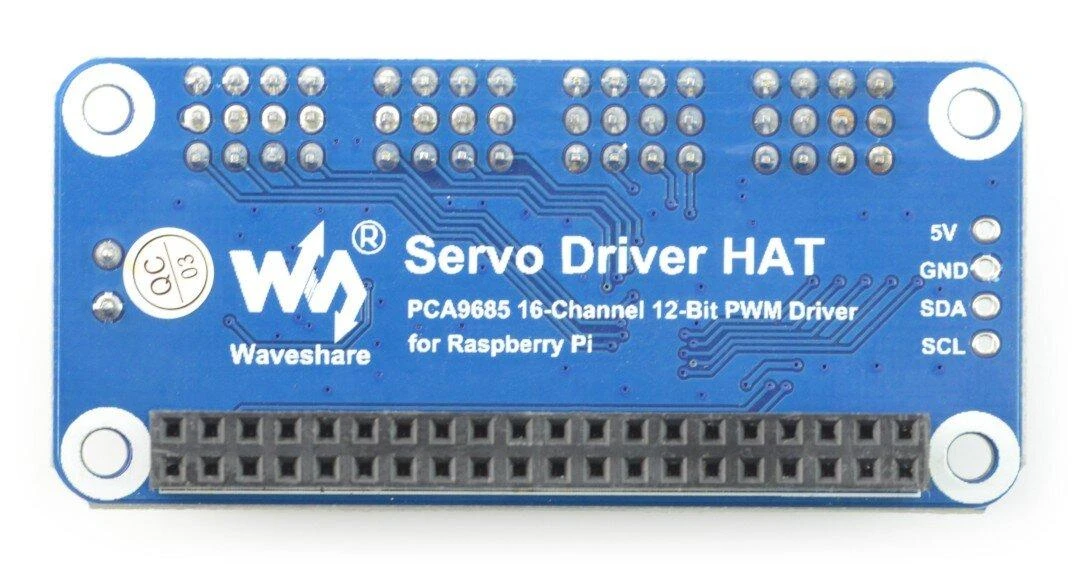

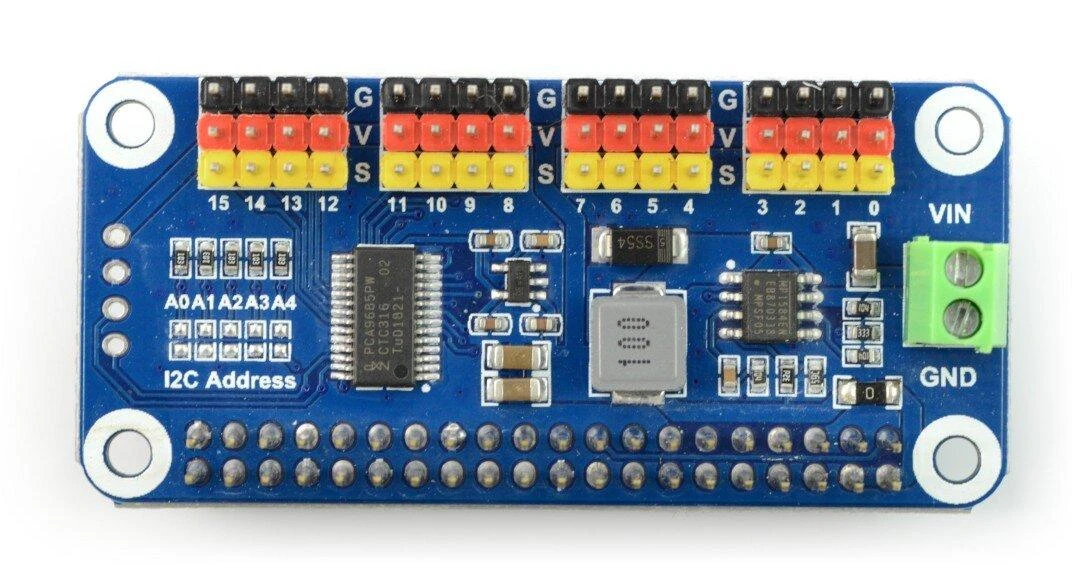

Servo valdiklio priedėlis, skirtas Raspberry Pi, 16 kanalų, 12 bitų, I2C, Waveshare 15275

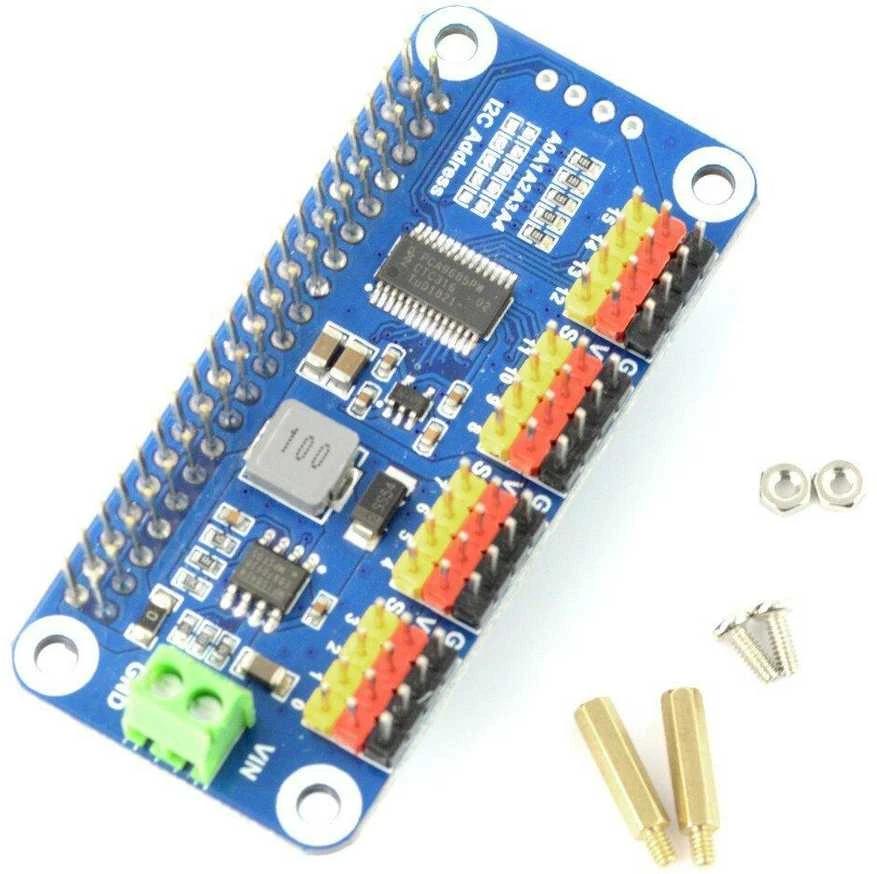

Raspberry Pi 3/2/B+/Zero/Zero W priedėlis, leidžiantis valdyti iki 16 servo variklių. Sąveikauja per I2C sąsają, yra pagrįstas PCA9685 sistema. Servo maitinami 5 V įtampa, loginė dalis veikia esant 3,3 V, maksimali srovė, kurią modulis gali suteikti, yra 3 A. Plokštė sunaudoja srovę tiesiai iš 5 V kaiščio Raspberry Pi, tačiau servo palaikymui rekomenduojame prijungti papildomą maitinimo šaltinį nuo 6 V iki 12 V per dvigubą jungtį ARK. Komplekte yra metaliniai tarpikliai su varžtais tvirtinimui.

Specifikacijos:

• Sistema: PCA9685
• Maitinimo šaltinis:
• 5 V tiesiai iš RPI
• nuo 6 V iki 12 V per ARK jungtį
• Sąsaja: I2C (2 kontaktai)
• Prisijungimas: tiesiogiai prie Raspberry GPIO
• Galimybė sujungti iki 16 servo
• Rezoliucija: 12 bitų kanale
• Servo maitinimo įtampa: 5 V
• Servo logikos įtampa: 3,3 V
• Didžiausia srovė: 3 A
• Matmenys: 65 x 30 mm
