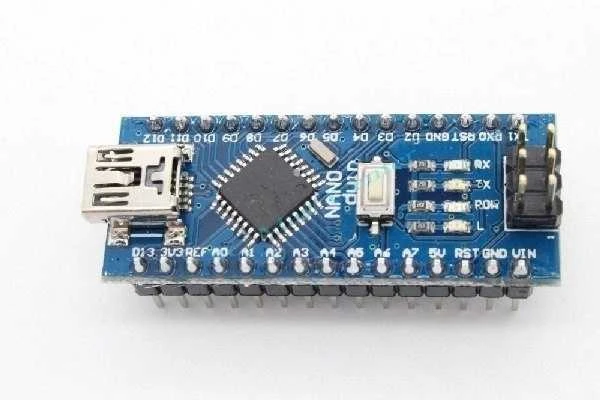

Generic NANO V3.0 16MHz USB – ATmega328PB – CH340 – Klonas – lituotini kaiščiai – suderinama su Arduino

  • Varlė kodas 36947293
  • Liko tik: 5+ vnt.
Pardavėjas Varle.lt
Rekvizitai
rating 4.5
Nuotraukos Nuotraukos
1 iš 8 has video

Generic NANO V3.0 16MHz USB – ATmega328PB – CH340 – Klonas – lituotini kaiščiai – suderinama su Arduino

  • Varlė kodas 36947293
  • Liko tik: 5+ vnt.
Pardavėjas Varle.lt
Rekvizitai
rating 4.5
Generic NANO V3.0 16MHz USB – ATmega328PB – CH340 – Klonas – lituotini kaiščiai – suderinama su Arduino kaina
10.99  €
add to cart Į krepšelį 10.99 €
Generic NANO V3.0 16MHz USB – ATmega328PB – CH340 – Klonas – lituotini kaiščiai – suderinama su Arduino kaina
10.99  €
add to cart Į krepšelį
Atsiimkite parduotuvėje Atsiimkite parduotuvėje
Nemokamai
  • Vilniuje, Ukmergės g. 241lapkričio 20d., penktadienį.
  • Kituose miestuoselapkričio 23d., pirmadienį.
Pristatymas į paštomatą Atsiimkite LP EXPRESS paštomatuose
Nuo 2.49 €
  • LP EXPRESS paštomate lapkričio 23d., pirmadienį.  2.49 €
  • Omniva paštomate lapkričio 23d., pirmadienį.  3.49 €
Pristatymas į namus Pristatymas į namus
Nuo 3.49 €
  • LP EXPRESS kurjeriu lapkričio 23d., pirmadienį.  3.49 €
  • DPD kurjeriu lapkričio 23d., pirmadienį.  4.19 €
*Užsakymo terminai yra preliminarūs
Generic NANO V3.0 16MHz USB – ATmega328PB – CH340 – Klonas – lituotini kaiščiai – suderinama su Arduino kaina
10.99  €
add to cart Į krepšelį 10.99 €
Pristatymas į namus
Gauk lapkričio 20d., penktadienį. Visi pristatymo būdai

Aprašymas

NANO V3.0 16MHz USB – ATmega328PB – CH340 – Klonas – Suderinamas su Arduino Universalus mini modulis, suderinamas su originaliu Arduino, aprūpintas ATmega328PB mikrovaldikliu ir USB jungtimi (versija su kaiščiais savaiminiam litavimui). Gali būti naudojamas daugelyje mikroprocesorių projektų. Sistema suderinama su Arduino projektu.

  • Tiksliai atkurtas klevas užtikrina veikimą ir patikimumą.
  • NANO turi CH340 programuotoją, kuriam reikia papildomos tvarkyklės, kurią rasite žemiau.

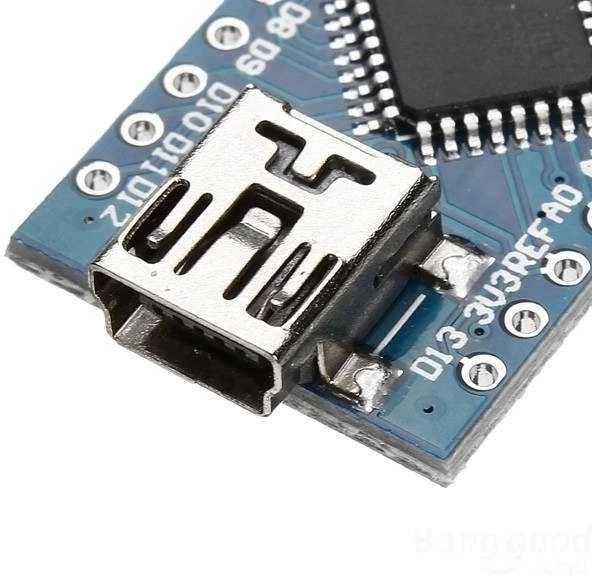

  • Patogios mini USB jungties dėka šį modulį lengva prijungti prie kompiuterio ir jį programuoti. Dėl mažo dydžio jis tinka mažesniems projektams.
  • Atmega328 mikrovaldiklis naudojamas Arduino.
  • Nano turi įtampos stabilizatorių, todėl modulį galime maitinti aukštesne nei 5V įtampa.

DĖMESIO!!!

„Nano“ turi seną įkrovos įkroviklį, kuris veikia su „ArduinoIDE“ iki 1.6 versijos. ir šią programinės įrangos versiją reikia atsisiųsti.

Prekės savybės
  • Nano versija, kaip ir Pro, yra pagrįsta populiariu Uno moduliu

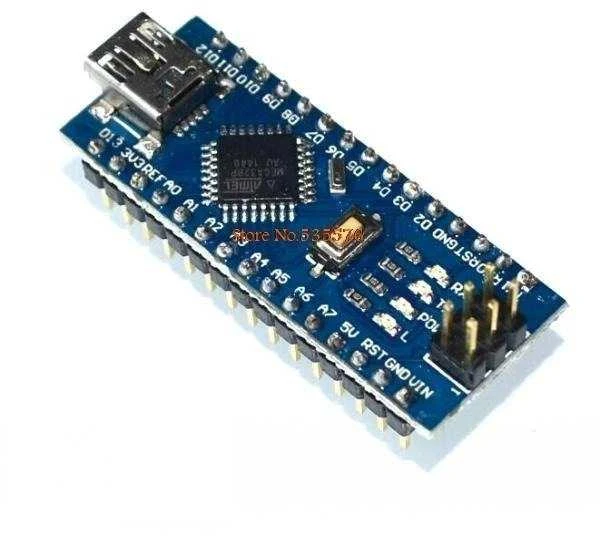

  • Turi Atmega328PB mikrovaldiklį.

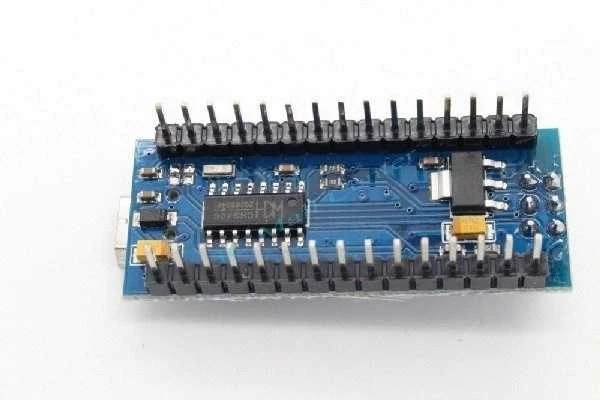

  • Plokštėje yra USB jungtis su CH340 mikroschema

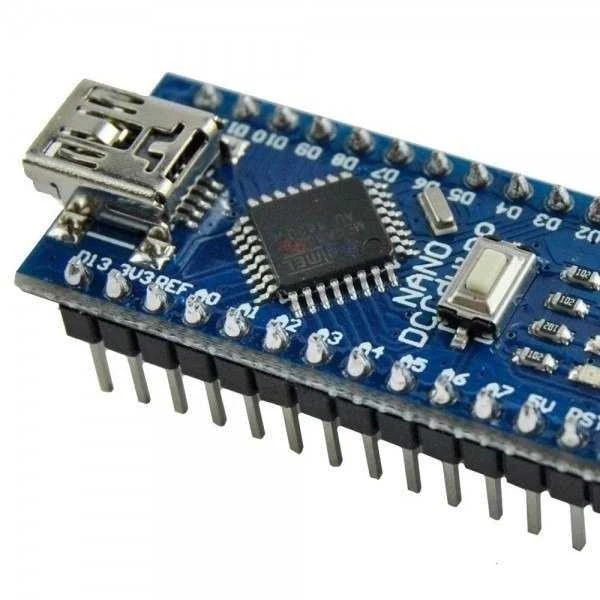

  • Plokštėje yra ATmega328 procesorius su 32kB Flash atmintimi, 1kB SRAM atmintimi, 1kB EEPROM atmintimi. Jis stebimas laikrodžio signalu, kurio dažnis yra 16 MHz.
  • Plokštėje yra išvesties / įvesties kaiščiai, įskaitant 14 skaitmeninių kontaktų ir 8 analoginius įėjimus.
  • „Arduino Nano“ gali būti maitinamas per mini USB kabelį su nestabilizuota 7–12 V įtampa, tiekiama į 30 kaištį, arba iš stabilizuoto 5 V įtampos šaltinio. Sistema automatiškai parenka aukščiausios įtampos maitinimo šaltinį.
  • Sistema turi ryšio sistemą su kompiuteriu per UART, USB, I²C (TWI) ir SPI sąsają.
  • Veikia su 5 V įtampa.
  • Rankinio atstatymo jungiklis, LED diodai sistemos veikimui valdyti.

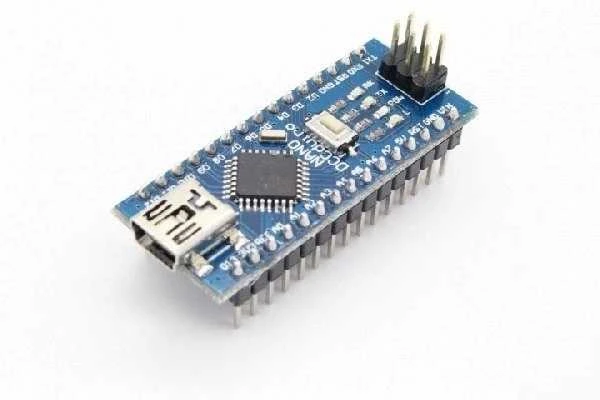

  • Ant plokštės išdėstytos jungtys leidžia plokštę prijungti tiesiai prie duonos lentos.

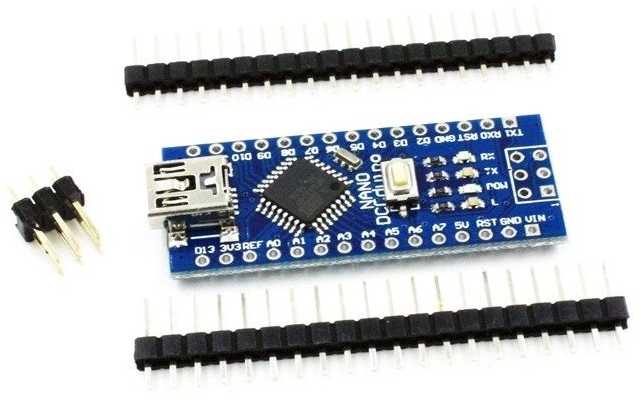

  • Šioje versijoje yra lituoti jungties kaiščiai.
  • Programavimas atliekamas naudojant Arduino IDE, nemokamą programinę įrangą, kuri yra ypač patogi pradedantiesiems.
  • Plokštėje esantis mikrovaldiklis turi iš anksto įdiegtą įkrovos įkroviklį, kuris leidžia įkelti programinę įrangą nenaudojant papildomos aparatinės įrangos.

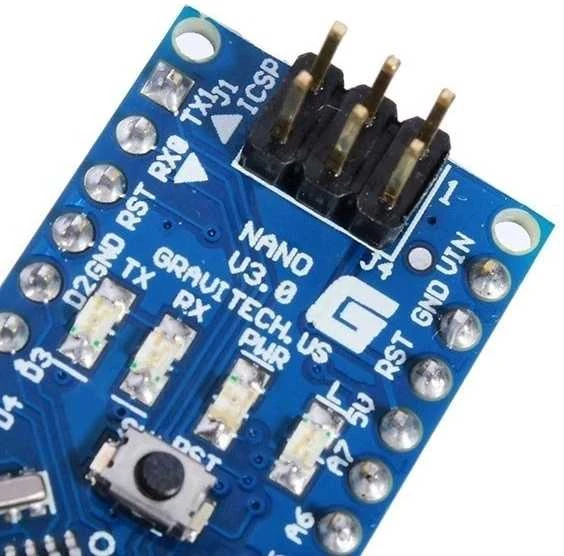

  • Be to, procesorių galima programuoti per ICSP.
Techniniai duomenys
  • Maitinimo įtampa: 5V
  • Mikrovaldiklis: ATmega328PB - 16 MHz
  • Prievadai – I/O kaiščiai: 14
  • Analoginių įėjimų skaičius: 8
  • PWM išėjimų skaičius: 6
  • Serijinės sąsajos: UART, SPI, I2C
  • Išoriniai pertraukimai
  • Apsauga nuo per didelio srovės srauto
  • Modulis pagamintas iš 0,8 mm storio laminato
  • Svoris mažesnis nei 5 g.
  • Atstumas tarp kaiščių 2,54 mm (galima montuoti ant duonos lentų)
  • Matmenys: 45x19 mm
  • 32kB flash atmintis, 1kB EEPROM, 1kB SRAM
  • 2 8 bitų laikmačiai / skaitikliai, 1 16 bitų laikmatis / skaitiklis
Pastabos dėl konstrukcijos ir prijungimo
  • Maitinimas:
    • Jei maitinimo įtampa yra didesnė nei 5 V, ją reikia prijungti prie RAW kaiščio, kuris yra prijungtas prie stabilizatoriaus.
    • VCC yra tiesiogiai prijungtas prie mikrovaldiklio kaiščių, prijungus aukštesnę nei 5 V įtampą, sistema gali būti visam laikui pažeista.
  • Įėjimai/išėjimai:
    • Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
    • Kiekvienas kaištis leidžia maksimaliai 40 mA srovę, o tai leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
    • Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
  • Programavimas:
    • Kurti ir įkelti programinę įrangą galima nemokamoje gamintojo teikiamoje aplinkoje.
    • Norėdami programuoti per UART, galite naudoti programuotoją PL2303.
Svarbūs ir naudingi puslapiai bei aprašymai
  • „Arduino Pro Mini“ pagrindinis puslapis – http://www.arduino.cc/en/Main/arduinoBoardNano
  • IDE programa – http://www.arduino.cc/en/Main/Software
  • Nano V3.0 plokštės kontaktų klaidos – http://microcontrollers.cba.pl/?p=6
  • USB lusto tvarkyklė – http://www.driverscape.com/download/usb-serial-ch341
Pinout aprašymas Naudojimo projekte pavyzdys Įskaitant
  • NANO V3.0 16MHz USB - ATmega328PB - CH340 - Klonas - 1 vnt

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.
Skaityti daugiau
Skaityti mažiau

Specifikacija

  • Modelis

    ABC-9588

  • Gamintojas Generic
  • Modelio pavadinimas

    ABC-9588

Šią prekę rasite filtruose

Atsiliepimai (0)

Atsiliepimų nėra
Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kam tinka Nano V3.0 su Atmega328PB lituotais kaiščiais?

Ši plokštė tinka elektronikos projektams, kuriuos norite kurti be papildomo litavimo. Dėka jau prilituotų kontaktų, ją lengva įdėti į duonos lentą. Tai patogu pradedantiesiems ir greitam prototipų testavimui. Modulis supaprastina darbą su įvairiais davikliais ir šviesos diodais.

2. Kaip įdiegti USB tvarkyklę šiam CH340 klonui?

CH340 mikroschemai reikalinga atskira tvarkyklė, kuri nėra įdiegta automatiškai. Ją galite rasti gamintojo puslapyje ir atsisiųsti. Įdiegę tvarkyklę, prijunkite plokštę per mini USB laidą. Sistema turėtų atpažinti įrenginį ir bus galima pradėti programavimą su Arduino IDE.

3. Kuria Arduino IDE versija veikia įkrovos įkroviklis?

Šiame Nano modulyje įdiegtas senos versijos įkrovos įkroviklis. Jis tinka tik Arduino IDE iki 1.6 versijos. Naujesnės programinės įrangos versijos gali nebeatpažinti plokštės arba įkelti kodą nepavyks. Todėl būtina atsisiųsti ir naudoti būtent senesnę aprašytą aplinką.

4. Ar galima maitinti Nano V3.0 per RAW kaištį?

Taip, maitinimą per RAW kaištį naudokite, kai įtampa didesnė nei 5 V. Jis yra prijungtas prie įtampos stabilizatoriaus, kuris apsaugo modulį. Jei naudosite VCC kaištį su aukštesne įtampa, galite visam laikui sugadinti mikrovaldiklį. Laikykitės nurodytų verčių dėl saugaus veikimo.

5. Per kiek laiko sudeginama programa į Atmega328PB?

Programą į atmintį galima įkelti keliais būdais: per USB arba ICSP. USB sąsaja yra patogi dėl mini laido, kurį prijunkite prie kompiuterio. Taip pat galima naudoti išorinį programuotoją, prijungtą prie ICSP kontaktų. Abi galimybės užtikrina patikimą kodų įrašymą į atmintį.
