Oem Opto relė SSR-40 DA, modelis -...

Q: 1. Ar šis modulis tinka valdyti trifazius variklius?

Taip, šis puslaidininkinis relės modulis yra pritaikytas valdyti trifazius arba vienfazius kintamosios srovės variklius. Jis gali perjungti iki 40 amperų srovę, todėl puikiai tinka įvairiems galingiems pramoniniams įrenginiams. Valdymas atliekamas saugiai naudojant optinę izoliaciją nuo valdančiojo signalo.

Q: 2. Kaip prijungti šią rele prie Arduino valdiklio?

Prijungimas prie Arduino yra paprastas, nes modulis suvokia 3–32 voltų nuolatinės srovės valdymo signalą. Tiesiog prijunkite valdymo gnybtą prie mikrovaldiklio išėjimo, o apkrovą prie pagrindinių gnybtų. Įmontuotas šviesos diodas padės patikrinti, ar valdymo grandinė veikia teisingai.

Q: 3. Kokią maksimalią srovę gali perjungti šis įtaisas?

Šis komponentas palaiko iki 40 amperų kintamosios srovės apkrovą, todėl jį galima naudoti su įvairiais galingais vartotojais. Jis veikia esant 90–480 voltų įtampai. Stiprios varžtinės jungtys užtikrina patikimą ir saugų laidų tvirtinimą didelės galios grandinėse.

Q: 4. Kuo ši rele skiriasi nuo įprastos mechaninės?

Pagrindinis skirtumas yra visiškas mechaninių dalių, kaip kontaktų ir elektromagneto, nebuvimas. Dėl to įrenginys veikia tyliai, greičiau perjungia ir yra atsparesnis vibracijai. Toks puslaidininkinis sprendimas taip pat pasižymi ilga tarnavimo trukme ir nekelia lanko perjungimo metu.

Q: 5. Ar šis įrenginys turi apsaugą nuo per didelės įtampos?

Modulis turi integruotą optinę izoliaciją, kuri apsaugo valdymo grandinę. Dielektrinė atsparumo vertė tarp grandinių yra 2,5 kV. Tai užtikrina, kad aukštos įtampos svyravimai apkrovos pusėje neturės įtakos jautriai valdymo elektronikai, pavyzdžiui, mikroschemai.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

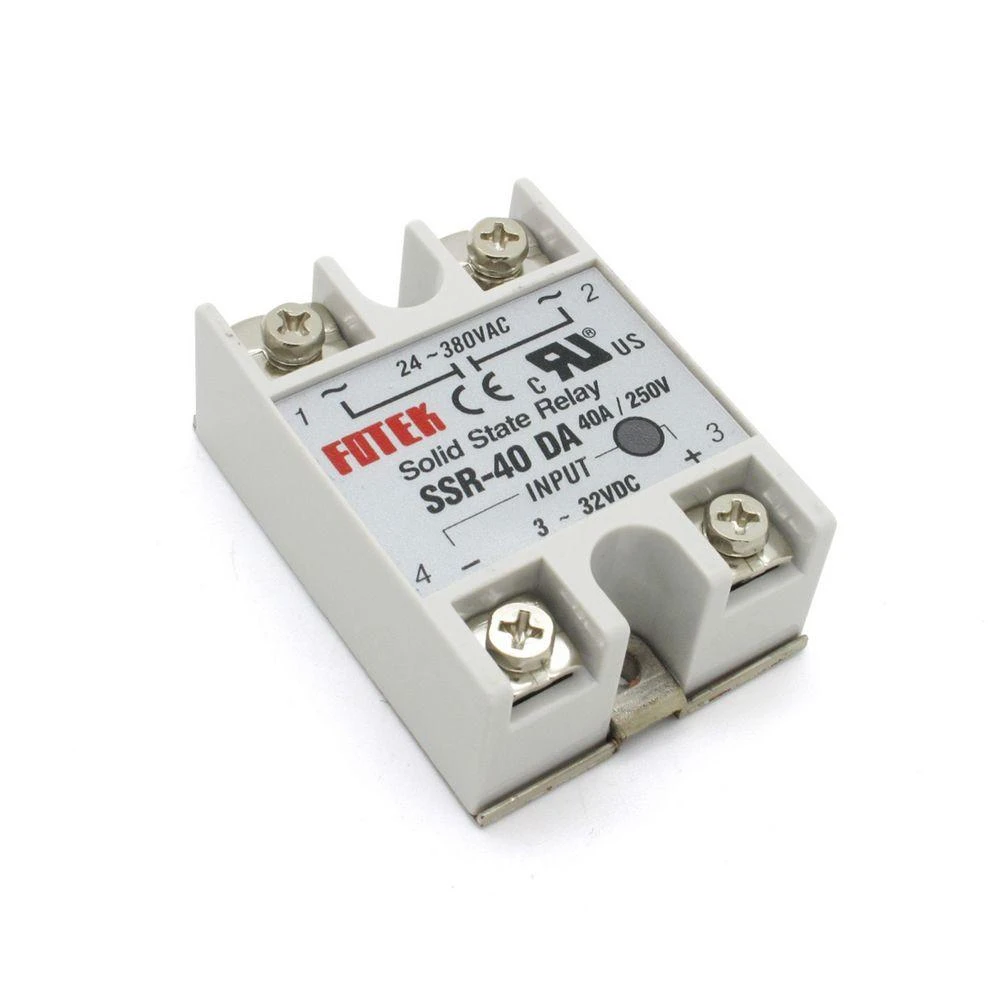

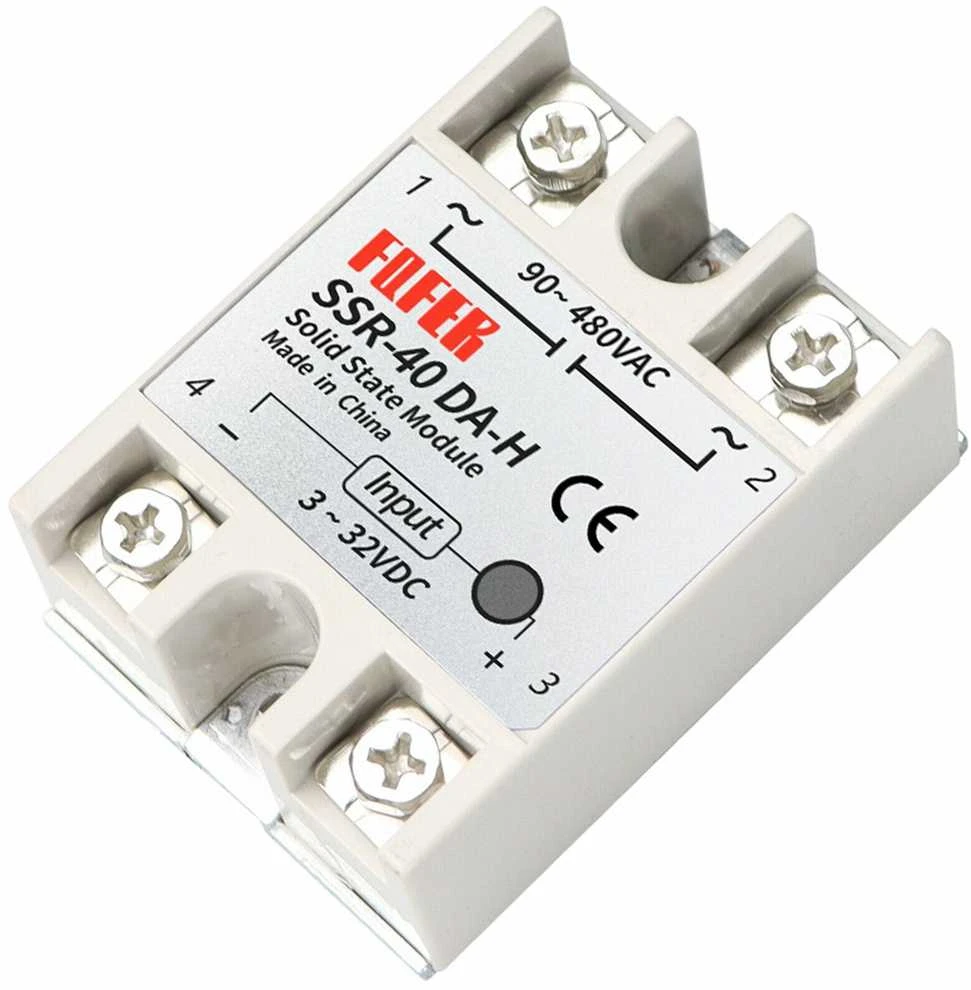

SSR-40 DA yra mažo dydžio puslaidininkinė relė, skirta Arduino ar kitais loginiais signalais išmaniai valdyti didelės srovės elektros tinklo prietaisus, tokius kaip galingi vienfaziai ar trifaziai elektriniai varikliai ir kt.

Puslaidininkinės rėlės (angl. SSR Solid state relay) neturi judančių mechaninių dalių, todėl daug rečiau genda ir yra patikimesnės, nei įprastos rėlės. Taip pat jos gali greičiau įsijungti ir išsijungti, tačiau dažnai atlaiko mažesnę srovę ir jos šuolius, dėl naudojamų puslaidininkų, tokių kaip tranzistoriai.

Techniniai duomenys ir savybės:

1 kanalo puslaidininkinė relė (angl. SSR) su loginių signalų valdymu
Optiškai izoliuotos signalo grandinės
Loginių signalų įtampa: 3-32V DC, tinka Arduino ir kitiems panašiems mikrovaldikliams
Valdoma įtampa ir srovė: 90-480V AC 50/60Hz, <40A
LED indikatorius rodo veikimo būseną
Įsijungimo laikas: iki 10ms
Mažo dydžio
Matmenys: 63 x 45 x 23 mm
Varžtinės jungtys užtikrina stiprų kontaktą
Nekelia perjungimo triukšmo
Dielektrinė skvarba: 2,5kV RMS
Darbinė temperatūra: nuo -30 ° C iki 80 ° C

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN0214-92A
Modelio pavadinimas

AN0214-92A

Gamintojas Oem
Tipas Relės

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis modulis tinka valdyti trifazius variklius?

Taip, šis puslaidininkinis relės modulis yra pritaikytas valdyti trifazius arba vienfazius kintamosios srovės variklius. Jis gali perjungti iki 40 amperų srovę, todėl puikiai tinka įvairiems galingiems pramoniniams įrenginiams. Valdymas atliekamas saugiai naudojant optinę izoliaciją nuo valdančiojo signalo.

2. Kaip prijungti šią rele prie Arduino valdiklio?

Prijungimas prie Arduino yra paprastas, nes modulis suvokia 3–32 voltų nuolatinės srovės valdymo signalą. Tiesiog prijunkite valdymo gnybtą prie mikrovaldiklio išėjimo, o apkrovą prie pagrindinių gnybtų. Įmontuotas šviesos diodas padės patikrinti, ar valdymo grandinė veikia teisingai.

3. Kokią maksimalią srovę gali perjungti šis įtaisas?

Šis komponentas palaiko iki 40 amperų kintamosios srovės apkrovą, todėl jį galima naudoti su įvairiais galingais vartotojais. Jis veikia esant 90–480 voltų įtampai. Stiprios varžtinės jungtys užtikrina patikimą ir saugų laidų tvirtinimą didelės galios grandinėse.

4. Kuo ši rele skiriasi nuo įprastos mechaninės?

Pagrindinis skirtumas yra visiškas mechaninių dalių, kaip kontaktų ir elektromagneto, nebuvimas. Dėl to įrenginys veikia tyliai, greičiau perjungia ir yra atsparesnis vibracijai. Toks puslaidininkinis sprendimas taip pat pasižymi ilga tarnavimo trukme ir nekelia lanko perjungimo metu.

5. Ar šis įrenginys turi apsaugą nuo per didelės įtampos?

Modulis turi integruotą optinę izoliaciją, kuri apsaugo valdymo grandinę. Dielektrinė atsparumo vertė tarp grandinių yra 2,5 kV. Tai užtikrina, kad aukštos įtampos svyravimai apkrovos pusėje neturės įtakos jautriai valdymo elektronikai, pavyzdžiui, mikroschemai.
