Name: Dfrobot DFRduino Nano V3.1, suderinamas su Arduino
Brand: Dfrobot
SKU: 15678997
Price: 13.75 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

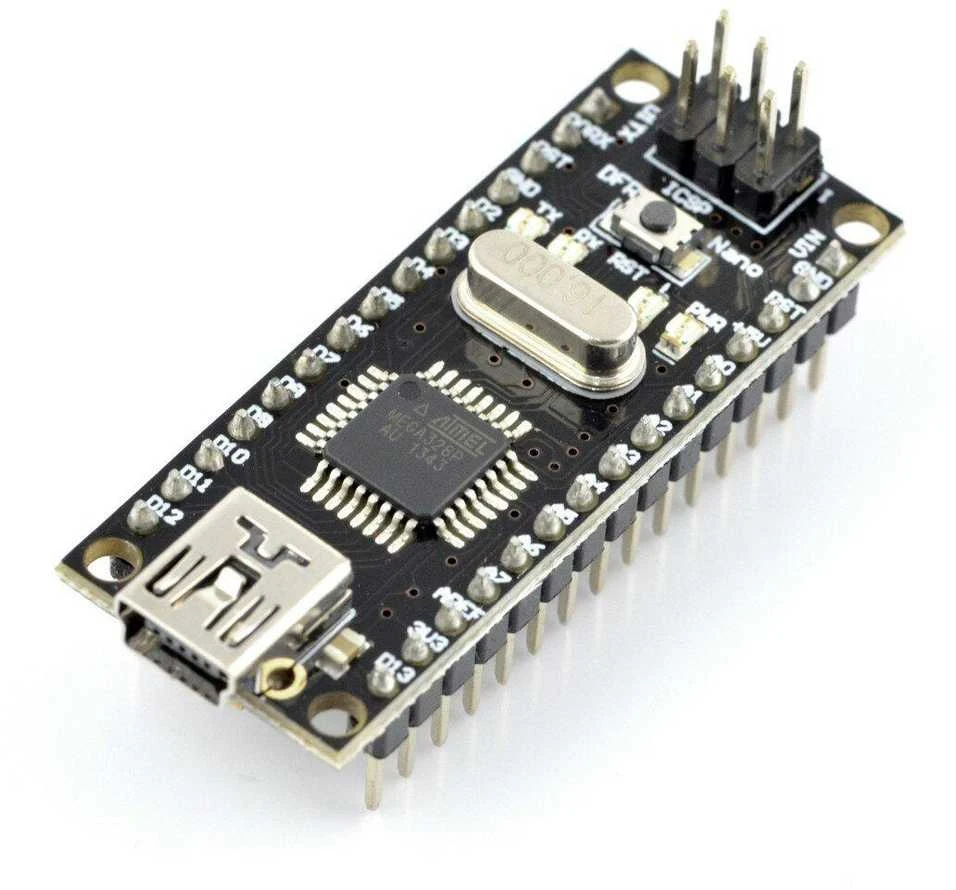

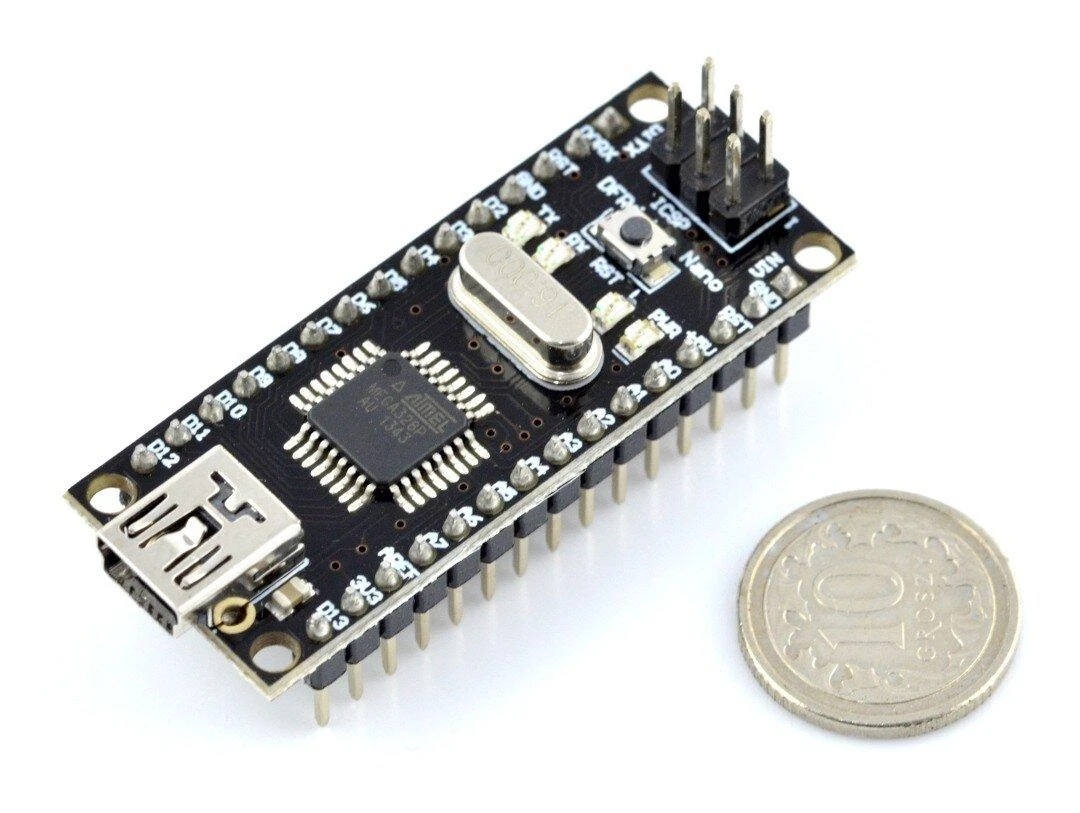

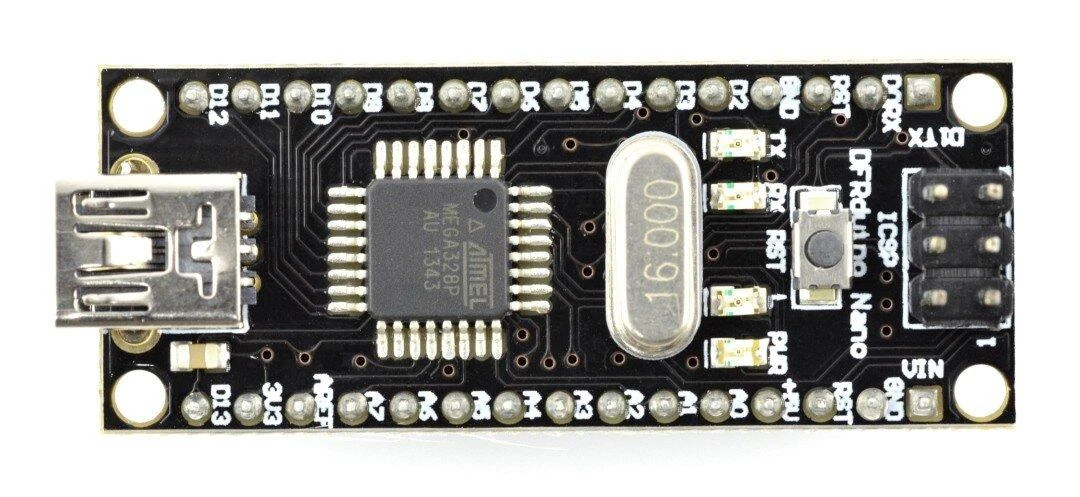

Modulyje DFRobot yra Atmega328-20AU mikrovaldiklis, suderinamas su Arduino Nano. Jame 14 skaitmeninių įėjimų / išėjimų, 6 PWM kanalai, 8 analoginiai įėjimai, taip pat populiarios komunikacijos sąsajos. Būdingas šios plokštės bruožas yra mažas dydis: 45 x 18 mm.

Specifikacijos:

Maitinimo įtampa: nuo 7 V iki 12 V
Pilnai suderinamas su Arduino Nano
Mikrovaldiklis: Atmega328-20AU
Laikrodžio dažnis: 16 MHz
SRAM: 2 KB
Atmintinė: 32 KB (4 KB skirta įkrovos programai)
EEPROM: 1 KB
Įvesties / išvesties prievadai: 14
PWM išėjimai: 6
Analoginių įėjimų skaičius: 8 (A / C keitiklio kanalai)
Nuoseklios sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Jungtis: micro USB B tipo lizdas (USB laidas nepridedamas)
Maitinimas iš USB jungties
Automatinis maitinimo šaltinio pasirinkimas
Lituojama ISP jungtis
Matmenys: 45 x 18 mm
Svoris: 30 g

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-03035
Modelio pavadinimas

AN-03035

Atsiliepimų nėra

Atsiliepimų politika

1. Kokie yra DFRduino Nano V3.1 pagrindiniai techniniai parametrai?

Ši plokštė turi Atmega328-20AU procesorių, veikiantį 16 MHz dažniu. Ji turi 14 skaitmeninių prievadų, 8 analoginius įėjimus ir 6 PWM kanalus. Įrenginio atminties talpa yra 32 KB programoms, o SRAM – 2 KB. Komunikacijai galima naudoti UART, I2C ir SPI sąsajas. Plokštės matmenys yra labai kompaktiški.

2. Kaip maitinti šį Arduino Nano suderinamą modulį?

Maitinimo šaltinis gali būti micro USB jungtis arba išorinis 7-12 V maitinimas. Įtaisas automatiškai perjungia tarp šių dviejų galimų variantų. Ši funkcija leidžia patogiai naudoti plokštę tiek prijungus prie kompiuterio, tiek naudojant akumuliatorių ar maitinimo šaltinį. Tai suteikia lankstumo projektuojant įvairius įrenginius.

3. Ar ši plokštė tinka projektams, reikalaujantiems daug įėjimų?

Taip, dėl savo įvesties/išvesties galimybių ji puikiai tinka sudėtingiems projektams. Plokštėje yra 14 skaitmeninių gnybtų, kurie gali veikti kaip įėjimai ar išėjimai. Be to, yra 8 analoginiai kanalai, skirti signalams matuoti. Šis kiekis leidžia valdyti daugybę jutiklių, mygtukų ar šviesos diodų vienu metu.

4. Kokios komunikacijos sąsajos yra įdiegtos modulyje?

Plokštėje integruotos trys pagrindinės duomenų perdavimo technologijos: UART, I2C ir SPI. Šios sąsajos leidžia jungti įvairius papildomus komponentus, pavyzdžiui, ekranus, jutiklius ar atminties korteles. Tai išplečia įrenginio funkcionalumą ir leidžia kurti sudėtingesnes sistemas. Kiekviena sąsaja naudojama skirtingiems prietaisams prijungti.

5. Kuo šis įrenginys skiriasi nuo kitų panašių valdymo plokščių?

Pagrindinis skirtumas yra labai maži fiziniai matmenys – tik 45 x 18 mm. Nepaisant kompaktiškumo, plokštė išlaiko visą funkcionalumą. Ji sveria tik 30 gramų, todėl tinka nešiojamiems ir erdvę ribojantiems elektroniniams prototipams. Tai yra patikimas sprendimas projektuojant mažus įrenginius.
