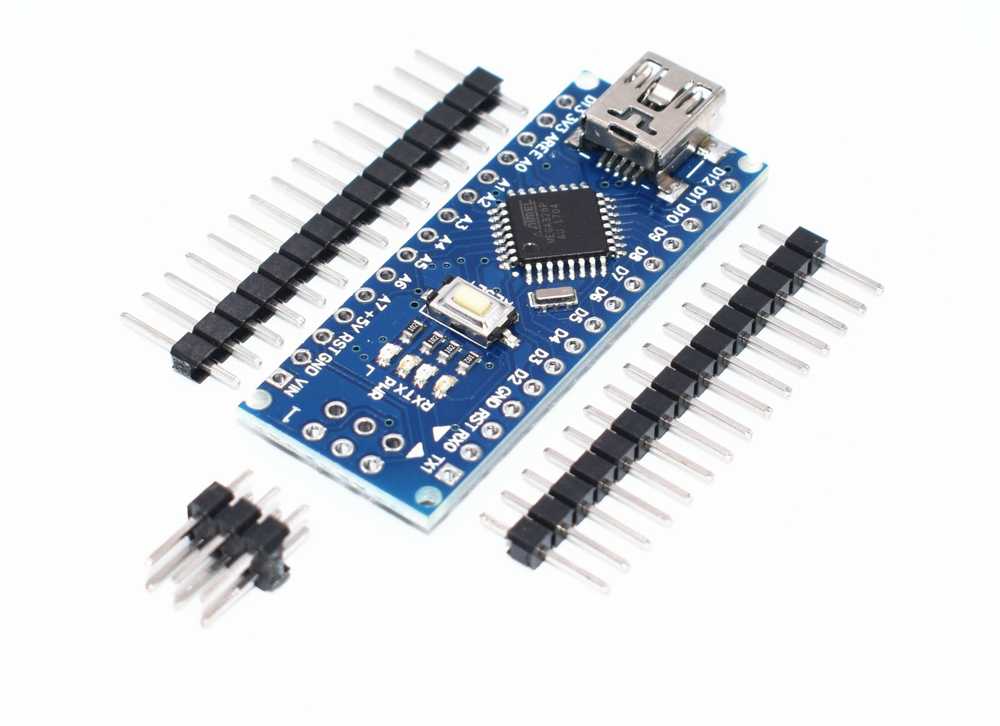

Generic Nano V3 nesulituotas,...

1. Ar šis plokštės modelis yra Arduino Nano atitikmuo?

Taip, tai yra Arduino Nano V3 analogas, suderinamas su originalia aparatine įranga. Ši suderinama plokštė turi tokį patį Atmel ATmega328 mikrovaldiklį. Ji naudoja standartinę 5V logiką ir 16 MHz taktinį dažnį, todėl puikiai tinka įvairiems elektronikos projektams, reikalaujantiems mažo dydžio valdiklio.

2. Kokią maitinimo įtampą reikia tiekti įrenginiui?

Rekomenduojama maitinti nuo 7 iki 12 voltų. Maitinimo šaltinis turi būti nuolatinės srovės. Šis valdiklis gali veikti ir platesniame, nuo 6V iki 20V, įtampos diapazone, tačiau optimalus veikimas užtikrinamas naudojant rekomenduojamą įtampą.

3. Kiek jungčių turi šis mikrovaldiklio modulis?

Plokštė turi 14 skaitmeninių įvesties/išvesties linijų, iš kurių 6 palaiko PWM signalą. Taip pat yra 8 analoginiai įėjimai. Kiekvienas skaitmeninis išvesties prievadas gali tiekti iki 40 mA nuolatinės srovės, o tai pakanka tiesiogiai valdyti šviesos diodus arba reles.

4. Kiek programinei įrangai skirta vidinė atmintis?

Integruota flash atmintis yra 32 KB, iš kurių 0.5 KB naudojama paleidyklui. Taip pat yra 2 KB operatyviosios atminties (SRAM) ir 1 KB EEPROM talpykla. Šios talpos pakanka įrašyti sudėtingoms programoms, skirtoms valdyti įvairius jutiklius ir komponentus.

5. Kokie yra pagrindiniai šio įrenginio fiziniai parametrai?

Šio valdiklio modulio matmenys yra 0,70 colio x 1,70 colio. Kompaktinis dydis leidžia lengvai integruoti plokštę į galutinį prototipą arba įrenginį. Dėl savo mažų išmatavimų jis tinka projektams, kai reikalingas nedidelis, bet galingas valdymo elementas.
