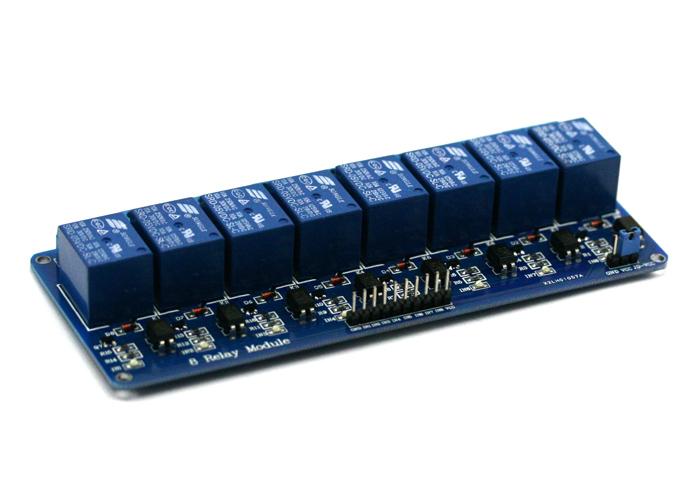

Ar norite išmaniai valdyti automobilio ar namų elektros prietaisus naudojant Arduino ar kitą mikrovaldiklį? Su šiuo relės moduliu galėsite tai padaryti. Modulyje naudojami aukštos kokybės elektros komponentai, todėl juo galima valdyti didelės srovės ir įtampos automobilio ar namų elektros tinklo prietaisus.

Techniniai duomenys ir savybės:

8 kanalų relės modulis su loginių signalų valdymu
Loginių signalų įtampa: 5V DC, tinka Arduino ir kitiems panašiems mikrovaldikliams
Rėlių valdoma srovė: iki 250V 10A AC, arba 30V 10A DC
LED lemputė parodo apie rėlės ir plokštės veikimo būseną
Rėlių testavimo mygtukai
Įprastai atidaryta ir įprastai uždaryta linijos (angl. NC normally closed, NO normally open)
Bendra žemė signalo jungčiai
Valdymo plokštė specialiai izoliuota nuo rėlėmis einančios kintamos elektros srovės sukeliamo triukšmo.
Varžtinės jungtys užtikrina stiprų kontaktą

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN0054
Modelio pavadinimas

AN0054

Gamintojas Oem
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šį 8 kanalų relės modulį galima prijungti prie Arduino?

Taip, šis OEM rele modulis yra suderinamas su Arduino. Jis veikia su 5V DC valdymo įtampa, kuri yra standartinė daugeliui mikrovaldiklių plokščių. Tai leidžia lengvai valdyti aukštos įtampos įrenginius naudojant paprastą skaitmeninį signalą iš valdymo plokštės.

2. Kokius įrenginius gali valdyti šis rele blokas?

Modulis gali perjungti įvairius buitinus ar automobilio prietaisus. Kiekvienas kanalas palaiko iki 10A srovę esant 250V kintamajai arba 30V nuolatinei įtampai. Dėl to jis tinka valdyti apšvietimą, ventiliatorius ar mažesnius elektros variklius per atitinkamus kontaktus.

3. Kodėl valdymo grandinė yra izoliuota nuo relės?

Izoliacija apsaugo jūsų mikrovaldiklį nuo triukšmo ir trukdžių. Atskira valdymo plokštė su optiniais izoliatoriais užkerta kelią elektros smūgiams ir magnetiniams trukdžiams, atsirandantiems perjungiant dideles sroves. Tai užtikrina stabilią ir saugią visos sistemos veikimą.

4. Kaip veikia NC ir NO kontaktai modulyje?

NC ir NO kontaktai suteikia lanksčumo prijungiant apkrovą. Įprastai uždarytas (NC) kontaktas yra atidarytas, kai relė įjungta, o įprastai atidarytas (NO) – uždaromas. Tai leidžia pasirinkti, ar įrenginys turi veikti esant valdymo signalui, ar kai jo nėra.

5. Ar yra būdas patikrinti relės veikimą be valdiklio?

Taip, modulyje yra integruoti fiziniai mygtukai kiekvienam kanalui. Paspaudus juos galima rankiniu būdu įjungti arba išjungti atitinkamą relę, net neprijungus prie valdymo plokštės. Tai labai patogu greitai patikrinti visų išėjimų būklę ir prijungtų įrenginių funkcionalumą.
