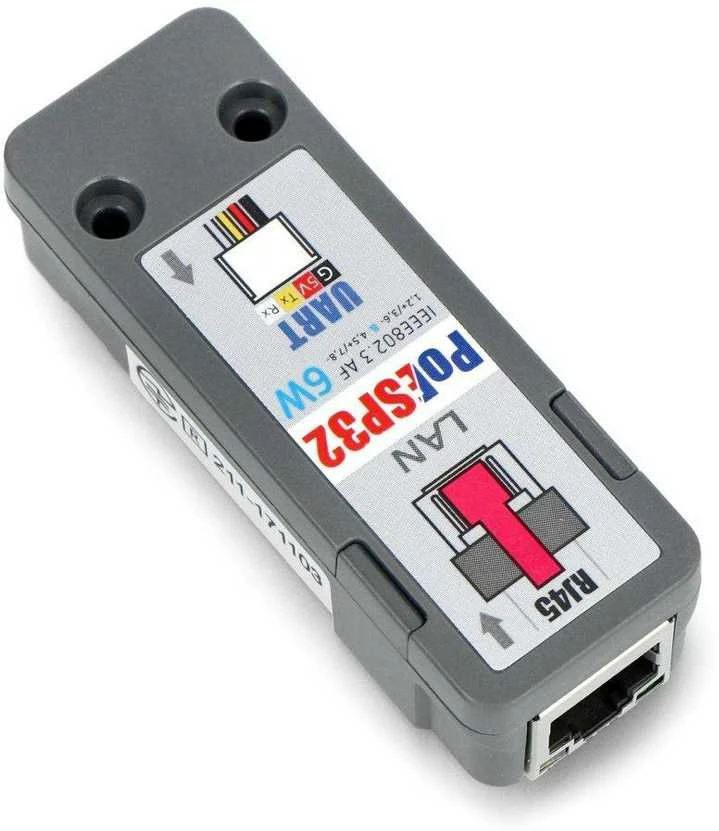

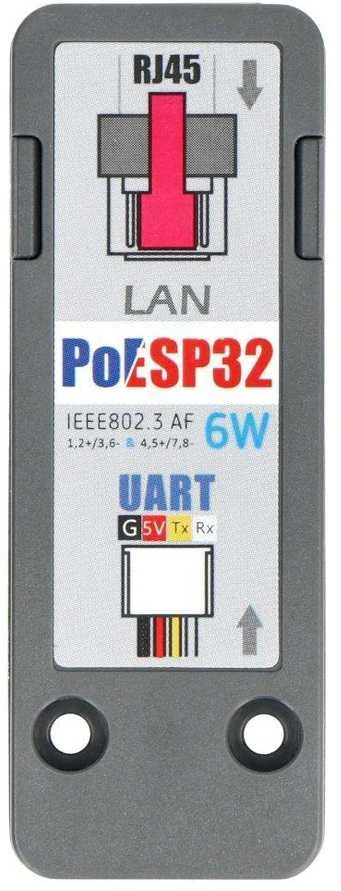

Ethernet ryšio modulis su PoE...

Įrenginio išplėtimas Ethernet ryšio modulio pavidalu su PoE prievadu (Power Over Ethernet) – skirtas M5Stack kūrimo moduliams. Jame yra integruotas ESP32-WROOM-32U dviejų branduolių mikrovaldiklis, bet nepalaiko WiFi ir Bluetooth belaidžio ryšio. Jis gali prisijungti prie serverio paprastomis AT komandomis per UART nuoseklųjį prievadą, realizuodamas duomenų perdavimo ir nuotolinio valdymo funkcijas. Numatytoji programinė įranga iš ESP-AT palaiko TCP, MQTT ir HTTP.

Pagrindinės savybės:

Įrengtas ESP32 valdiklis
IP101G siųstuvo-imtuvo modelis
IEEE 802.3 / 802.3u standartas
PoE IEEE802.3 AF standartas, palaikantis maksimalią 6 W apkrovos galią
RJ45 10/100 Mbps tinklo prievadas
Numatytoji programinė įranga yra ESP-AT
TCP / MQTT / HTTP / CoAP ir kitų protokolų palaikymas
Prisijungimas prie serverio paprastomis AT komandomis per UART nuoseklųjį prievadą

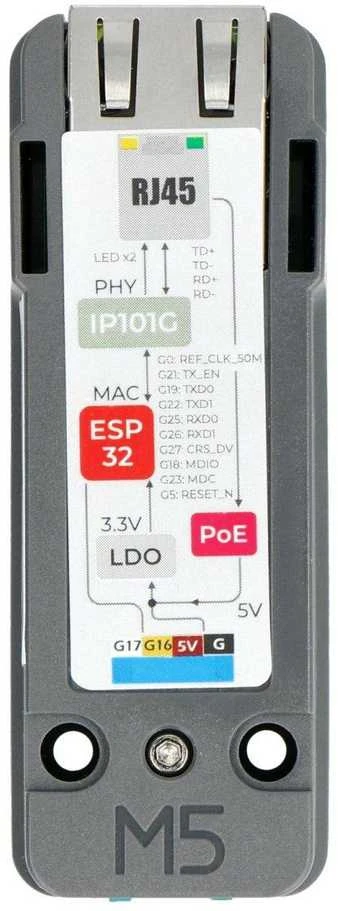

Specifikacijos:

Mikrovaldiklis: ESP32-WROOM-32U / D

dviejų branduolių, kurių taktinis dažnis yra 240 MHz ir 600 DMIPS
520 KB SRAM atminties (be integruotos 3D antenos)
nepalaiko WiFi ir Bluetooth belaidžio ryšio funkcijų

Flash atmintis: 4 MB
PHY: IP101G IEEE 802.3 / 802.3u
MAC-PHY sąsajos tipas: RMII
PoE standartas: PoE IEEE802.3 AF
Didžiausia galia: 6 W

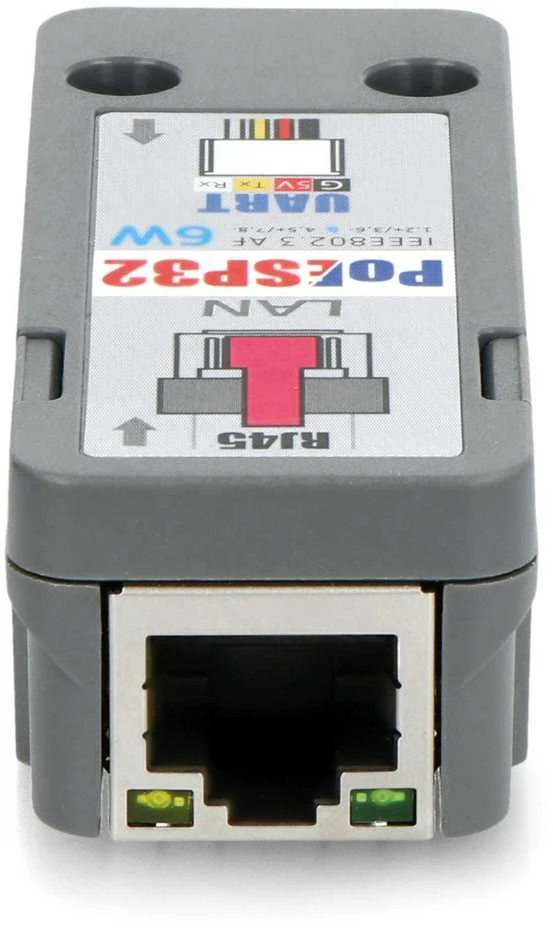

Ethernet standartas: RJ45 10/100 Mbps
Sąsaja: UART komandų valdymas 9600 bps 8N1 AT
Loginis maitinimas: 3,3 V
Modulio matmenys: 72 x 26 x 19,2 mm
Svoris: 26,2 g

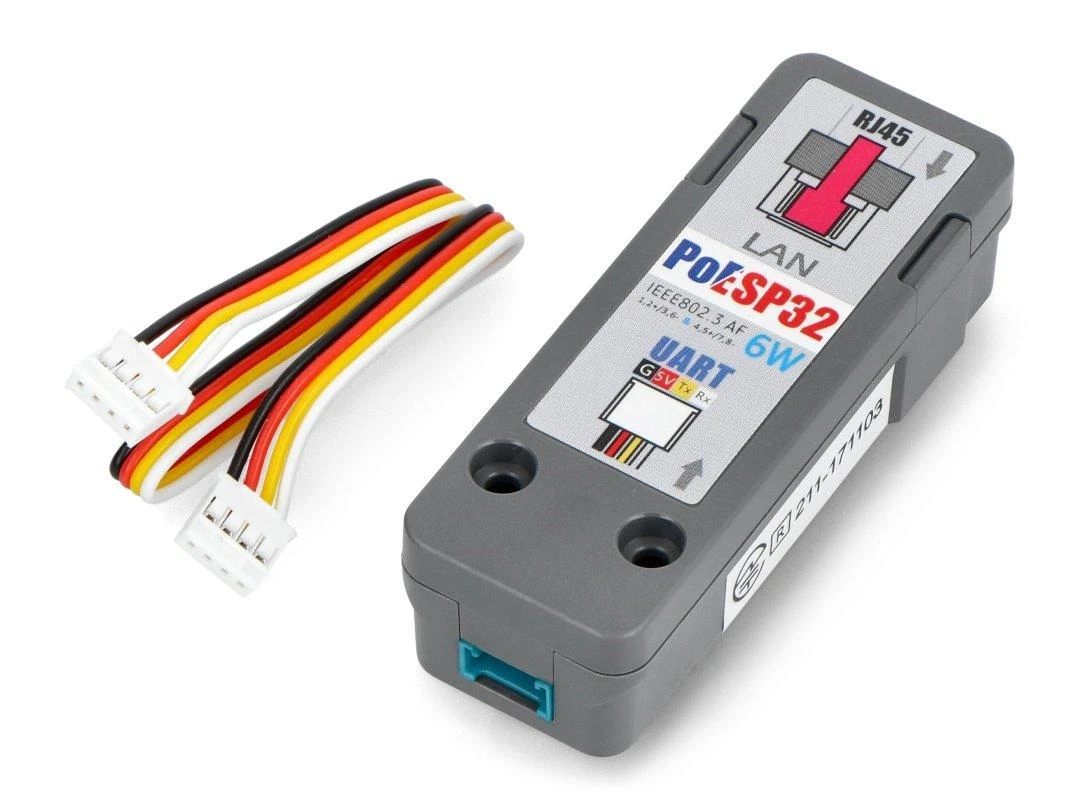

Komplekte:

Ethernet ryšio modulis su PoE prievadu - ESP32 - M5Stack kūrimo modulių išplėtimo blokas
Jungiamasis laidas 20 cm
