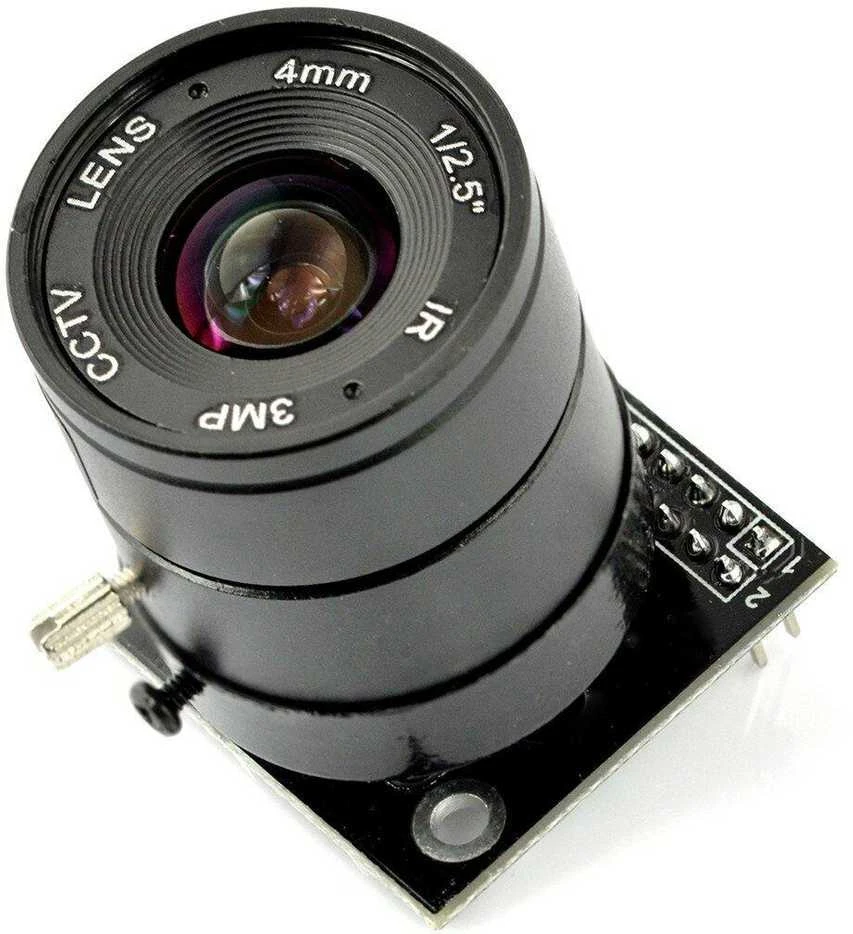

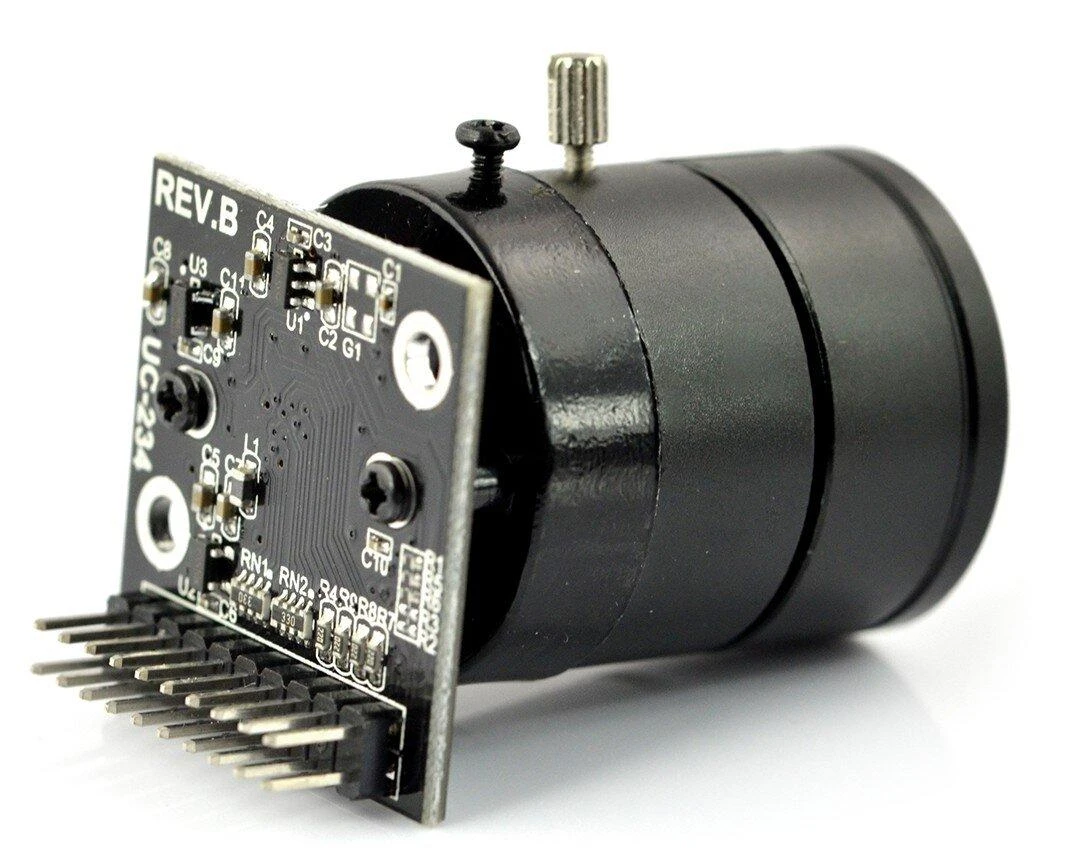

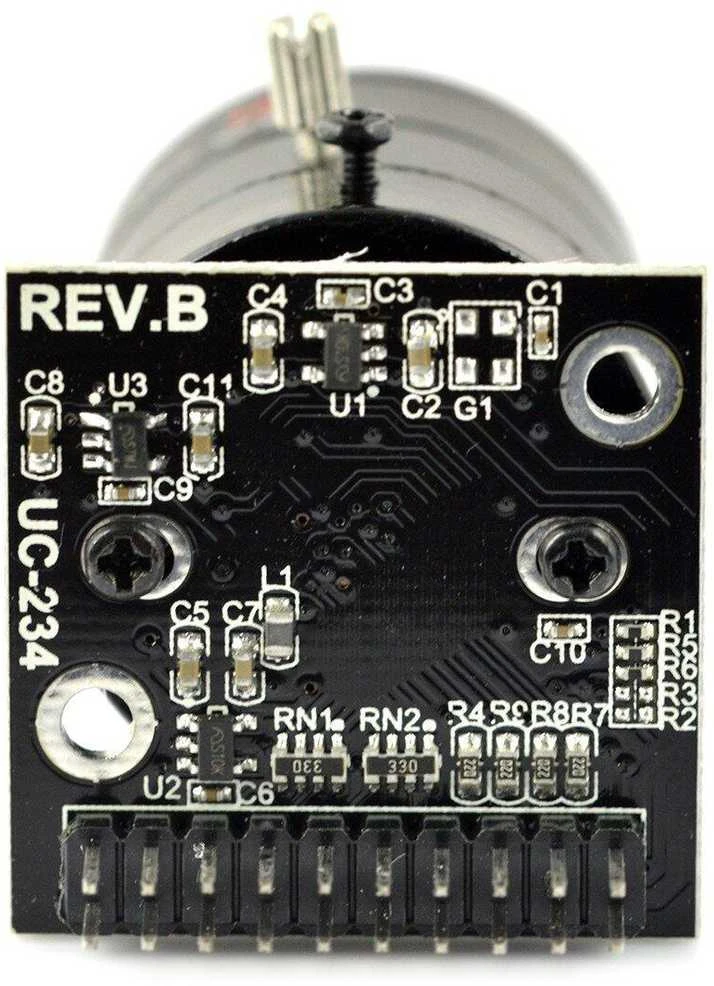

Kameros modulis su OV5642 matrica, kurio skiriamoji geba yra 5 MPx, o dydis 1/4". Perdavimo greitis visa skiriamąja geba 2592x1944px yra 15 kadrų per sekundę. Sumontuotas objektyvas su CS laikikliu, kurio parametrai: 3 MP, 1:1,4, židinio nuotolis 4,0 mm, formatas 1/2,5". Prietaisas veikia su 3,3 V įtampa, sąveikauja per lygiagrečią sąsają.

Specifikacijos:

Maitinimo įtampa: 3,3 V
Matrica OV5642, CMOS, 5 MPx, 1/4"
Įmontuotas įtampos reguliatorius LDO
Skiriamoji geba: maks. 2592x1944px (5 MPx)
Greitis (fps):

5 MPx (2592x1944): 15 kadrų per sekundę
1080p (1920x1080): 30 kadrų per sekundę
720p (1280x720): 60 kadrų per sekundę
VGA (640x480): 60 kadrų per sekundę
QVGA (320x240): 120 kadrų per sekundę

Išvesties formatai:

YUV (422/420) / YCbCr422,
RGB565/555/444,
CCIR656,
suspausti 8 bitų duomenys
8/10 bitų RAW RGB duomenys

Objektyvas: 1:1.4:

jungtis: CS-mount
Židinio nuotolis: 4 mm
Tipas: CCTV, 3 MP
Formatas: 1/2,5"

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Arducam
Modelis

AN-06654
Modelio pavadinimas

AN-06654

Gamintojas Arducam
Tipas Objektyvai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią skiriamąją gebą ir kadrų dažnį turi šis kameros modulis?

ArduCam OV5642 modulis pasiekia iki 5 megapikselių (2592x1944) skiriamąją gebą. Esant tokiai raiškai, maksimalus vaizdo perdavimo greitis yra 15 kadrų per sekundę. Mažesnėms raiškos režimams, pavyzdžiui, 1080p, kadrų dažnis padidėja iki 30 fps, o 720p režimu – net iki 60 kadrų per sekundę.

2. Su kokia įtampa veikia šis vaizdo modulis?

Šis vaizdo jutiklio modulis veikia su 3,3 voltų maitinimo įtampa. Įrenginyje yra integruotas LDO įtampos stabilizatorius, užtikrinantis stabilų darbą. Toks maitinimas yra patogus ir suderinamas su daugeliu mikrovaldiklių plokščių, kurioms nereikia papildomų maitinimo keitiklių.

3. Kokius vaizdo duomenų formatus palaiko šis jutiklis?

OV5642 matrica palaiko įvairius vaizdo srauto formatus, įskaitant YUV, RGB565 ir RAW RGB. Ši palaikomų formatų įvairovė suteikia lankstumo apdorojant vaizdo signalą. Taip pat galima gauti suspaustus 8 bitų duomenis, o tai praplečia įrenginio pritaikymo galimybes.

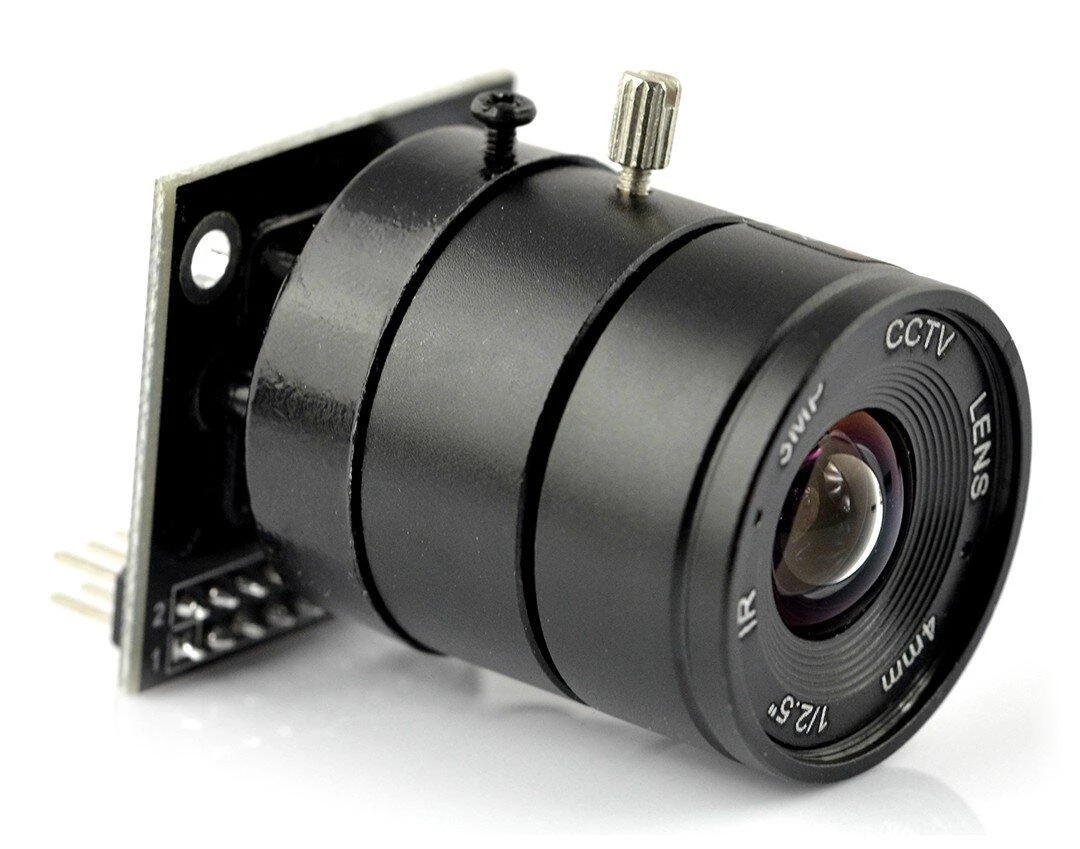

4. Kokie yra sumontuoto objektyvo parametrai?

Modulyje sumontuotas 3 megapikselių CCTV tipo objektyvas su CS jungtimi. Jo ryškumo santykis yra 1:1.4, o židinio nuotolis – 4 milimetrai. Objektyvas skirtas 1/2,5 colio formato matricai, o jo konstrukcija leidžia keisti fokusavimą, reguliuojant lęšio padėtį.

5. Kaip šis vaizdo modulis perduoda duomenis?

Duomenų perdavimas vyksta naudojant lygiagrečiąją sąsają (parallel interface). Toks ryšio protokolas leidžia efektyviai perduoti didelės raiškos vaizdo duomenis. Šis perdavimo būdas yra plačiai naudojamas ir suderinamas su įvairiomis valdymo sistemomis, užtikrinant greitą signalo apdorojimą.
