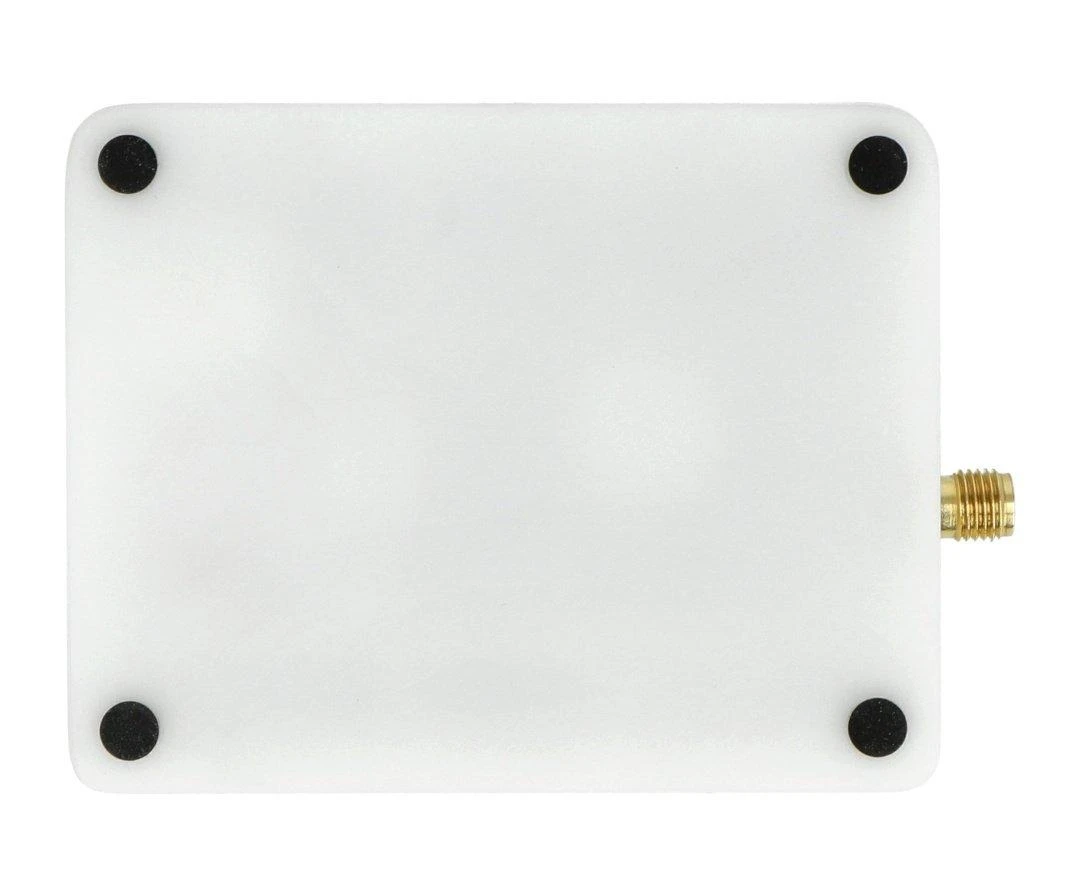

Seeed Studio Wio Terminal - LoRaWAN LoRa-E5, 868MHz GNSS su antena - Seeedstudio 114992728

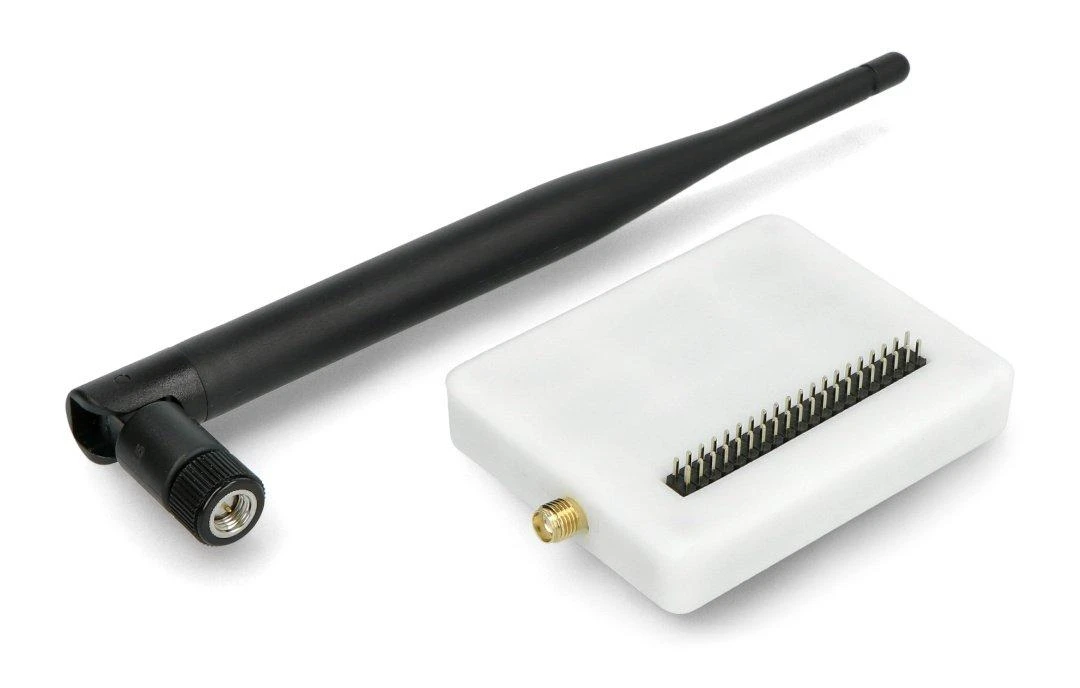

Wio Terminal išplėtimo modulis, skirtas bendrauti LoRaWAN LoRa-E5 standarte ir GNSS dažniu 868 ES ir 915 JAV. Modulis taip pat aprūpintas SMA antena. Jis pagrįstas STM32WLE5JC lustu, kuris pirmasis pasaulyje integravo didelio nuotolio LoRa RF ryšį su MCU. Tai ARM Cortex-M4 ir Semtech SX126X LoRa, palaikantys tiek LoRaWAN, tiek LoRa protokolus pasauliniu dažniu ir (G)FSK, BPSK, (G)MSK ir LoRa moduliacijas. GNSS yra pagrįstas Quectel L76-LB lustu ir palaiko GPS, GLONASS, BeiDou ir QZSS. Turėdamas 33 sekimo kanalus, 99 gavimo kanalus ir 210 PRN kanalų, jis gali rasti ir sekti bet kokį GPS, GLONASS ir SBAS signalų derinį.

Pagrindinės savybės:

• Kompaktiškas ir galingas LoRa-E5 modulis
• Integruotas LoRaWAN protokolas, AT komandos, pasaulinio LoRaWAN dažnio plano palaikymas
• Suderinamumas visame pasaulyje. Platus dažnių diapazonas, įskaitant EU868 / US915 / AU915 / AS923 / KR920 / IN865
• Tolimojo nuotolio transmisija iki 10 km
• GNSS modulis (Quectel L76-LB) palaiko GPS, GLONASS ir BeiDou
• Suderinamas su Arduino
• Labai mažas energijos suvartojimas

• Įtampa: 3,3 V
• LoRa-E5:
• Dažnis: EU868/US915/AU915/AS923/KR920/IN865
• Protokolas: LoRaWAN
• Jautrumas: nuo -116,5 dBm iki -136 dBm
• Moduliacija: LoRa, (G)FSK, (G)MSK, BPSK
• Quectel L76-LB:
• Juostos: GPS L1/Galileo E1 C/A: 1575,42 MHz; GLONASS L1 C/A: 1602,5625 MHz; BeiDou B1 C/A: 1561,098 MHz
• Kanalai: 33 sekimo kanalai; 99 įsigijimo kanalai; 120 PRN kanalų
• Jautrumas: gavimas: -148 dBm; sekimas: -165 dBm; priėmimas: -160 dBm

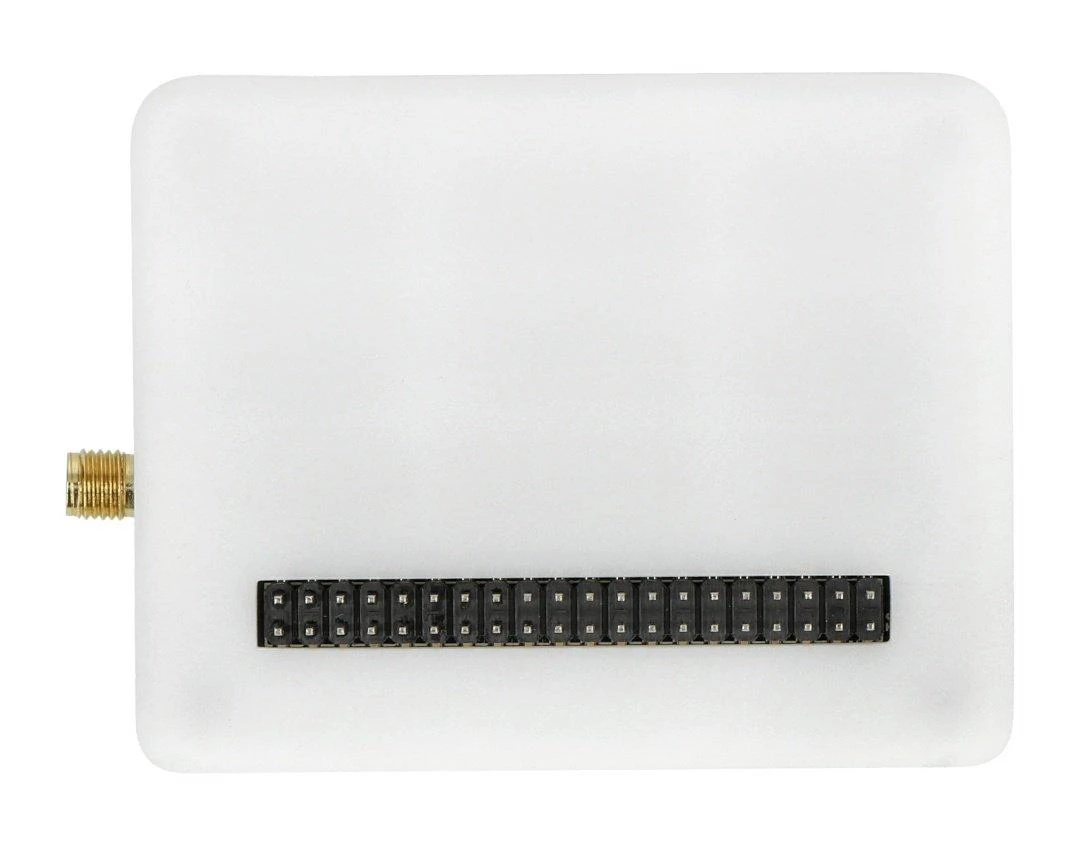

• Sąsaja: 40 kontaktų Wio terminalas (2 x 20 kontaktų)
• Korpusas:
• Matmenys: 72 x 57 x 12 mm
• Medžiaga: ABS iš 3D spausdinimo
