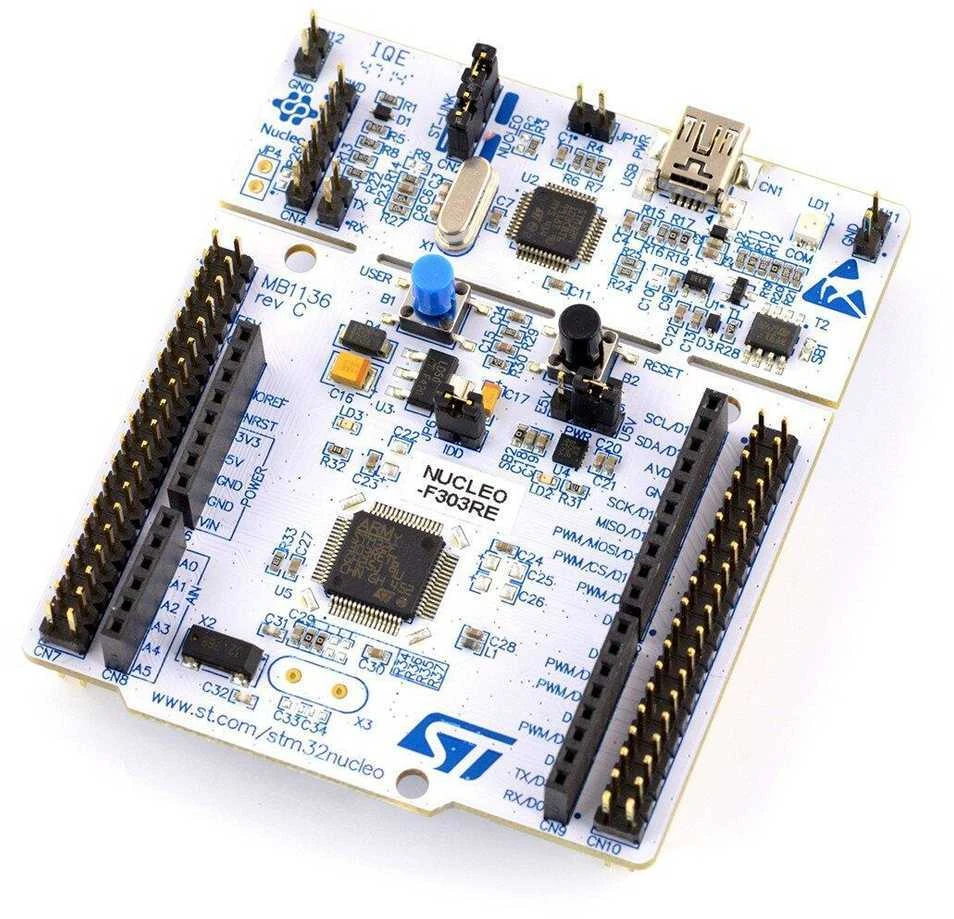

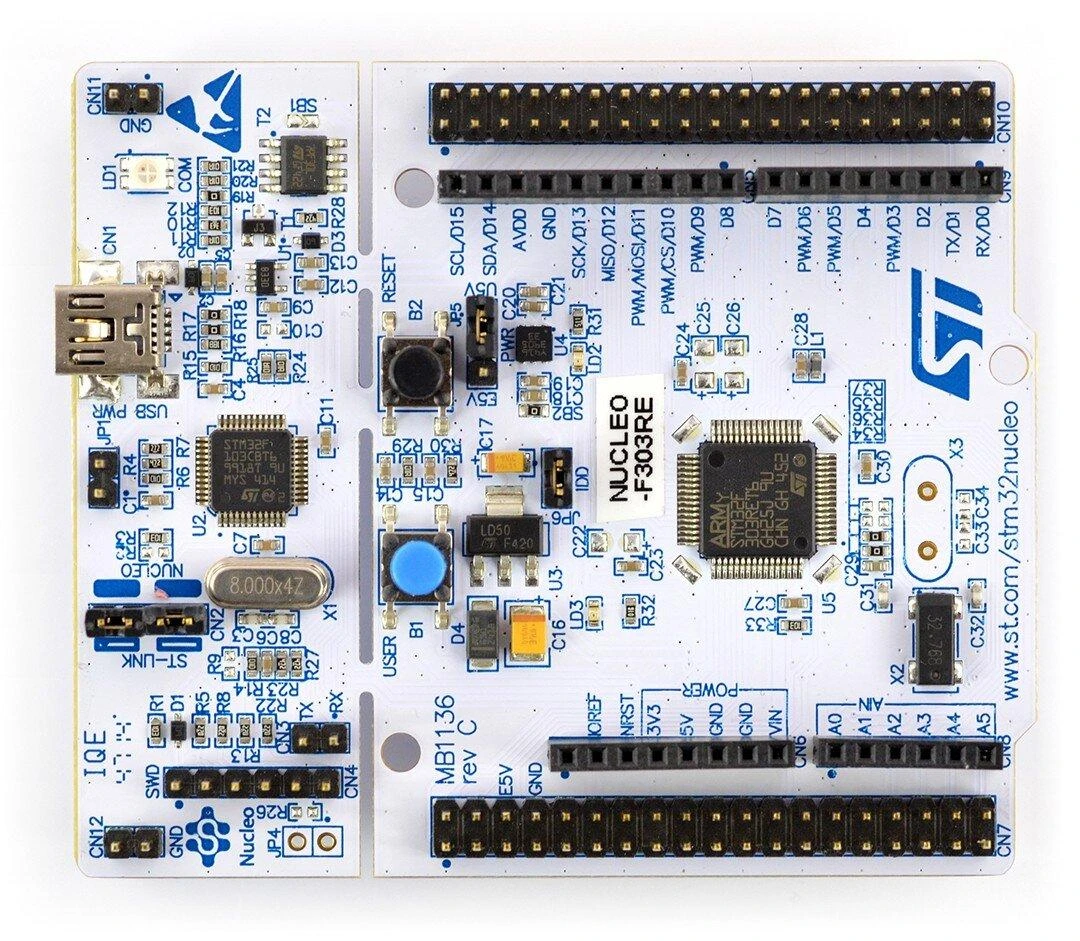

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M4, 72 MHz, 512 KB Flash, 80 KB SRAM. Nucleo suderinamas su mbed platforma, turi jungtis Arduino priedėlio prijungimui.

Specifikacijos:

Mikrovaldiklis STM32F303RET6:

Šerdis: Cortex M4
Laikrodžio dažnis 72 MHz
512 KB Flash
80 KB SRAM
Korpusas LQFP64
Sąsajos: CAN, I2C, SPI, UART, USART, USB

Modulis suderinamas su sistemos mbed (mbed.org)
Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Sistema maitinama iš USB arba išorinio šaltinio: 5 V / 3,3 V
Plokštėje taip pat yra:

Trys šviesos diodai (vienas yra vartotojo žinioje)
Du mygtukai (vartotojui ir atstatymas)
Micro-AB USB jungtis
Goldpin kaiščiai I/O prievadams

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-03702
Modelio pavadinimas

AN-03702

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias sąsajas turi šis STM32 plokštės modulis?

Šis STM32 Nucleo plokštės modulis turi platų sąsajų rinkinį. Įrenginys palaiko CAN, I2C, SPI, UART, USART ir USB ryšį, todėl yra universalus įvairiems projektams. Tai leidžia lengvai jungti jutiklius, ekranus ar kitus periferinius įrenginius.

2. Ar ši plokštė tinka Arduino priedams?

Taip, ši plokštė yra suderinama su Arduino priedais. Ji turi specialius goldpin kaiščius, skirtus Arduino tipo priedėlio jungčiai. Tai suteikia galimybę naudoti daugybę jau esančių Arduino skaidrių plokščių, praplečiant projekto galimybes.

3. Kaip programuoti šį mikrovaldiklio modulį?

Modulį lengva programuoti naudojant mbed platformą. Įmontuotas ST-Link/V2 derintuvas leidžia tiesiogiai jungtis prie kompiuterio per USB. Tai supaprastina programavimo ir derinimo procesą, nereikalaujant papildomų išorinių įrenginių.

4. Kokios atminties talpos yra šiame valdiklyje?

Mikrovaldiklis turi 512 KB Flash ir 80 KB SRAM atmintį. Šios talpos yra pakankamos sudėtingoms programoms ir duomenims saugoti. Didelė atmintis leidžia kurti funkcingesnius projektus su daugiau kodo.

5. Kaip maitinti šią plokštę?

Plokštę galima maitinti per Micro-AB USB jungtį arba išoriniu maitinimo šaltiniu. Maitinimo įtampa gali būti 5 V arba 3,3 V. Toks lankstumas leidžia naudoti modulį tiek su kompiuteriu, tiek ir kaip atskirą įrenginį.
