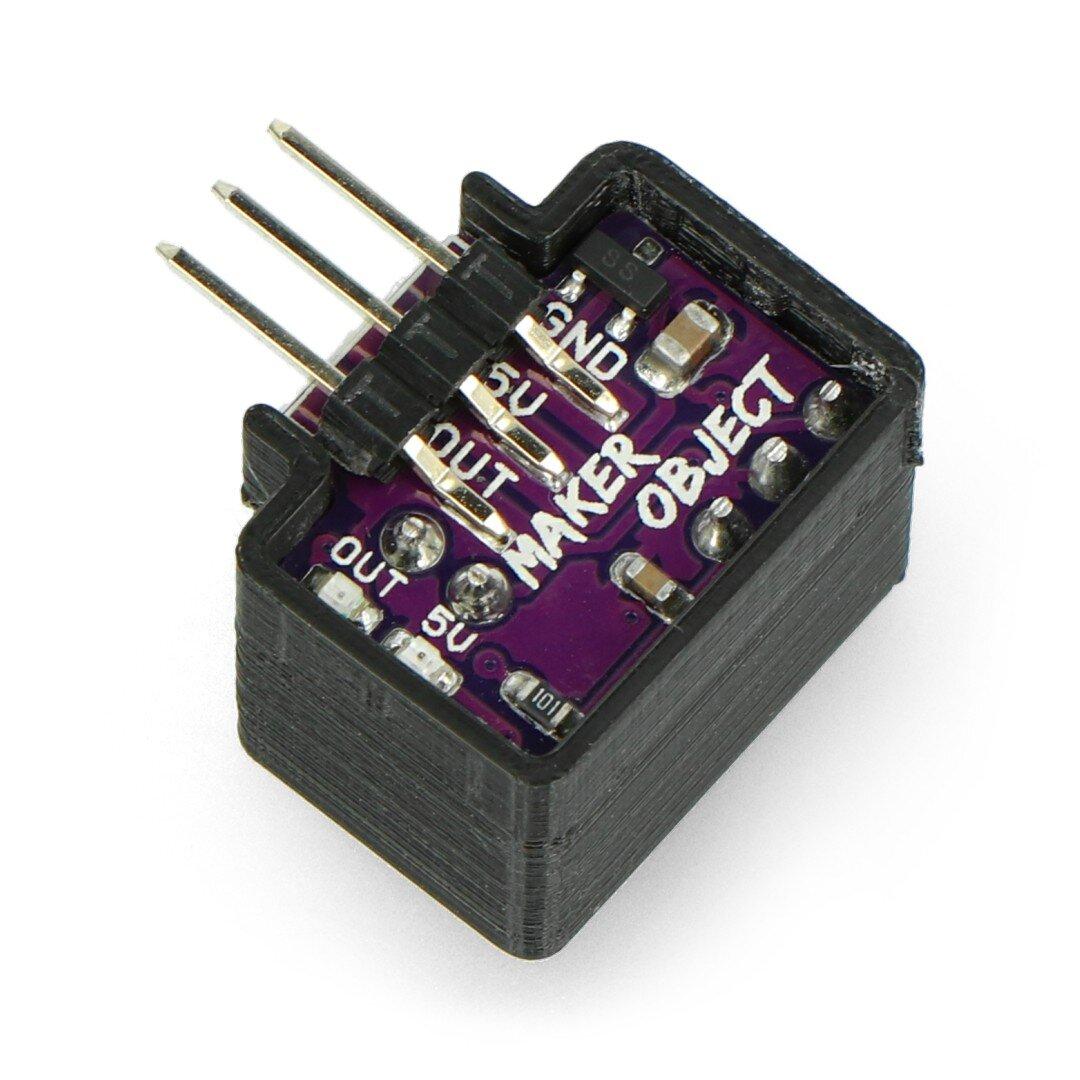

Cytron Maker Object - skaitmeninis atstumo jutiklis IR 38kHz, modelis - AN-16039, žema kaina

1. Kaip veikia šis mažas IR atstumo jutiklis?

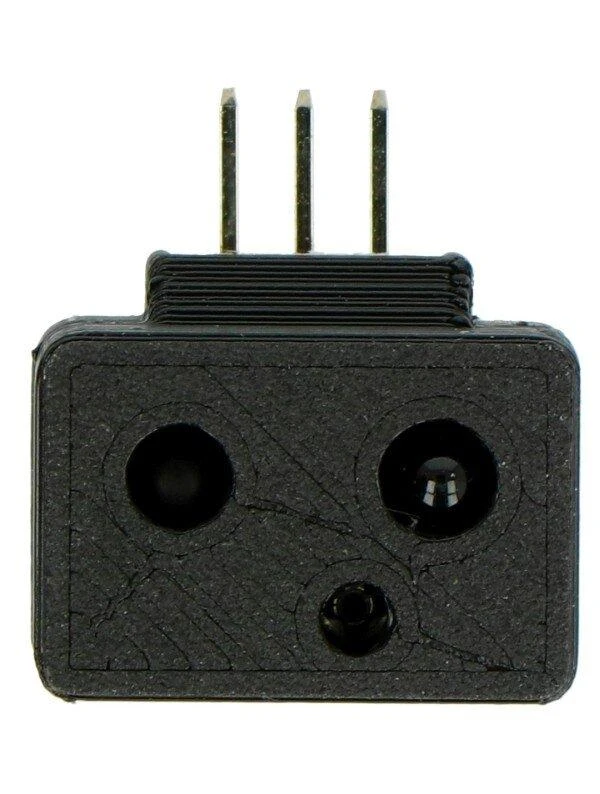

Cytron Maker Object jutiklis veikia siųsdamas infraraudonųjų spindulių impulsą ir analizuodamas jo atspindį. Šis skaitmeninis prietaisas matuoja atstumą iki kliūties. Jo veikimo nuotolis tiesiogiai priklauso nuo aptinkamo objekto paviršiaus atspindžio savybių, todėl svarbu atsižvelgti į matavimo sąlygas.

2. Kokį maitinimą reikia tiekti jutikliui?

Šiam prietaisui reikalinga nuolatinė 4,5–5,5 voltų įtampa. Toks maitinimo režimas užtikrina tinkamą IR šviesos diodo ir imtuvo veikimą. Tinkamai aprūpintas energija, sensorius stabiliai generuoja išėjimo signalą, kuris gali būti skaitomas mikrokontroleriu arba kita valdymo sistema.

3. Kaip objekto spalva veikia matavimo nuotolį?

Aptinkamo paviršiaus spalva labai įtakoja maksimalų aptikimo intervalą. Šviesūs, gerai atspindintys objektai gali būti aptinkami toliau – iki 140 cm. Tamsūs, mažai atspindintys paviršiai sumažina veikimo diapazoną iki 60 cm, nes sugeria daugiau infraraudonosios šviesos.

4. Kokį signalą teikia šio modulio išėjimas?

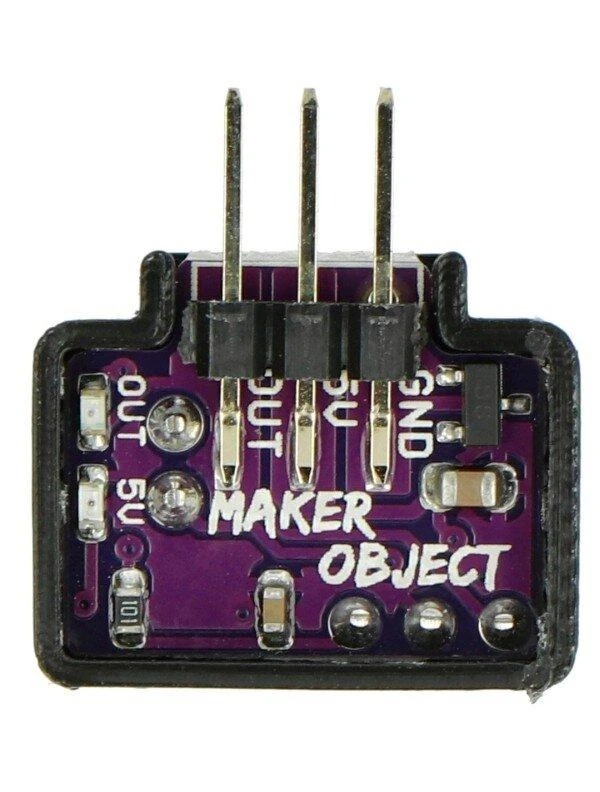

Išėjimas yra NPN tipo ir teikia skirtingą įtampą pagal situaciją. Kai kliūtis aptinkama, įtampa nukrenta iki maždaug 0,8 V. Jei kliūties nėra, išėjimo įtampa yra artima maitinimo šaltinio įtampai, kas leidžia lengvai apdoroti signalą skaitmeninėje grandinėje.

5. Kokie yra šio komponento fiziniai matmenys?

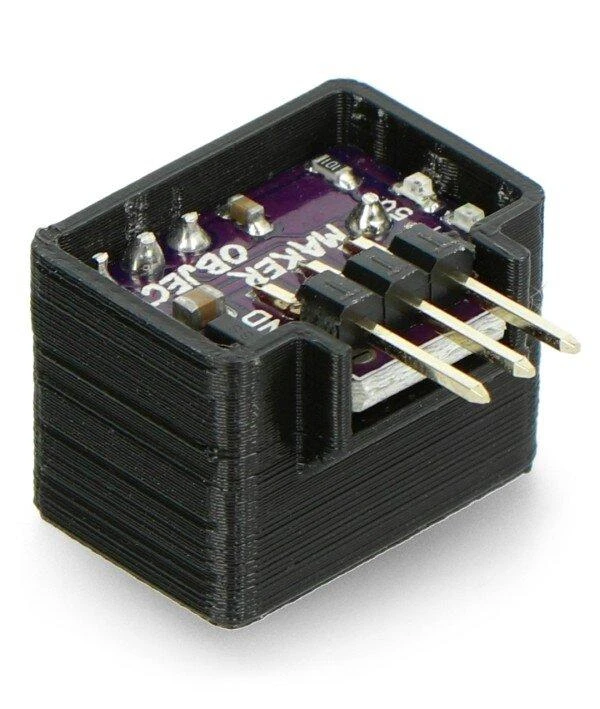

Prietaiso korpuso gabaritai yra labai kompaktiški – 18,6 mm ilgio, 13,7 mm pločio ir 12,6 mm aukščio. Toks nedidelis dydis leidžia lengvai integruoti šį elementą į įvairius projektus, įskaitant mažus robotus ar automatikos įrenginius, be didelių erdvės sąnaudų.
