Ewimar PTF-616R-ECO/PoE 16 kanalų Gigabit Ethernet LAN apsauga

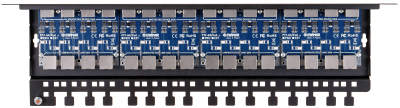

16-kanałowe zabezpieczenie przeciwprzepięciowe do sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e oraz 6. Zbudowane jest z czterech modułów PTF-64-ECO, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowane jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania zabezpieczenia serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu zabezpieczenia, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x125MHz.Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.Należy zadbać o właściwe uziemienie zabezpieczenie przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-ECO/PoE.Produkt przeznaczony jest do instalacji LAN, w całości umieszczonych wewnątrz budynku i nienarażonych na przeskoki iskrowe od innych niezabezpieczonych instalacji. Linia danychIlość kanałów LAN16Obsługiwane standardy Ethernet10Base-T, 100Base-T, 1000Base-TZgodność z okablowaniemKategoria 5, 5e i 6Złącze wejściowe (strona niechroniona)Gniazdo RJ-45, ekranowane, 6 kategoriiZłącze wyjściowe (strona chroniona)Gniazdo RJ-45, ekranowane, 6 kategoriiNapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp100ANapięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP28VPrąd wyładowczy (8/20µs, linia-linia ) Iimp100AChronione Linie1-2, 3-6, 4-5, 7-8Pojemność (linia-linia) @1MHz15pFPojemność (linia-ziemia) @1MHz2-3pFRezystancja szeregowa2,2Ω / linięPrąd znamionowy IN300mA / linięLinia PoENapięcie znamionowe DC (linia-linia) UN57V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP90VPrąd wyładowczy (8/20µs, linia-linia) Iimp100ANapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp100AChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEZgodny ze wszystkimi typami w tym Hi PoECechy wspólneWymiary480 x 41 x 130 (mm)ZastosowanieWewnątrzSposób montażuMontaż w szafie Rack 19"Sposób uziemieniaPrzewód uziemiającyTemperatura pracy-30ºC~60ºC
