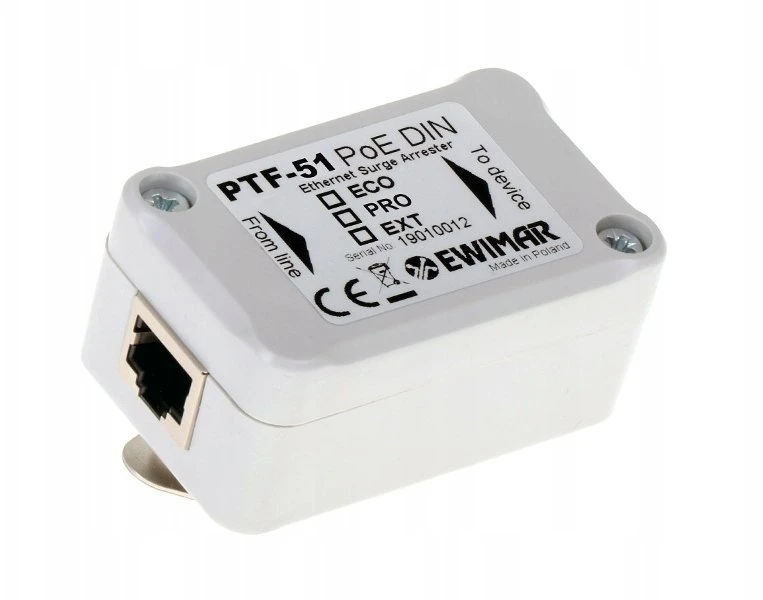

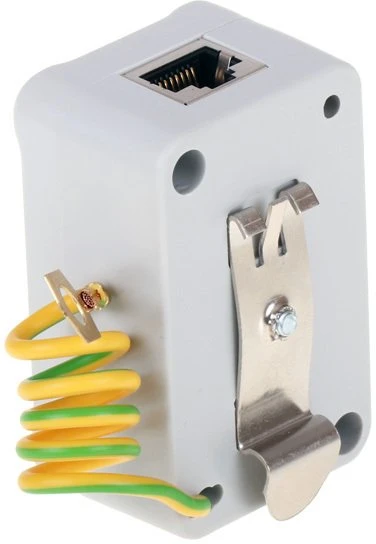

Ewimar PTF-51-EXT/POE/DIN Apsauga nuo viršįtampių LAN tinklams ir IP kameroms, montuojama ant DIN bėgelio

Ochronnik przeciwprzepięciowy, przeznaczony do zabezpieczenia jednego toru LAN przed skutkami przepięć i wyładowań atmosferycznych. Kompatybilny jest z sieciami Ethernet standardów 10Base-T oraz 100Base-T, wykorzystywanymi w połączeniach z komputerami PC, kamerami systemów CCTV, urządzeniami automatyki przemysłowej i budynków a także innych urządzeń konsumenckich. Zawiera bezpośrednie odprowadzenie do ziemi dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez dosyć często stosowanych elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na emitowanie lub absorbowanie zakłóceń elektromagnetycznych.Trzy stopnie ochronne w torze danych z zastosowaniem technologii MOSFET, bardzo skutecznie chronią delikatne obwody interfejsów sieciowych i wprowadzają dodatkowy bufor separujący, w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a poszczególnymi punktami końcowymi. Ponadto technologia MOSFET, obniża poziom potencjału jaki dociera do chronionego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un).Wbudowane obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami transmisyjnymi 1,2 - 3,6 oraz parami 4,5 - 7,8, które w sieciach 100Mbit wykorzystane wyłącznie do zasilania PoE. Zostały one pogrupowane w celu uproszenia obwodu ochronnego i jedna para traktowana jest jako jedna linia obwodu. Obwody ochronne PoE zabezpieczają urządzenia końcowe LAN przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.PTF-51-EXT/PoE/DIN przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę z metalowych uchwytem na szynę DIN, za pomocą której odprowadzany jest do ziemi ładunek udarowy. Do poprawnej pracy konieczne jest właściwe uziemienie za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Średnica przewodu uziemiającego musi uwzględniać prądy udarowe odprowadzane ze wszystkich ochronników zamontowanych na tej samej szynie DIN.Należy przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.PTF-51-EXT/PoE/DIN zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC. Linia danychIlość kanałów1Obsługiwane typy sieci LAN10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6Złącze wejściowe (przewód)Gniazdo RJ-45Złącze wyjściowe (urządzenie)Gniazdo RJ-45Napięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maksymalne pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp2kA na każdą żyłę przewodu (14kA łącznie)Napięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP C38VPrąd wyładowczy (8/20µs, linia-linia ) Iimp2kA z uwzględnieniem działania MOSFETChronione Linie1-2, 3-6Pojemność (linia-linia) @1MHz6-15pFPojemność (linia-ziemia) @1MHz1-2pFRezystancja szeregowa6Ω / linięPrąd znamionowy IN300mA / linięIlość stopni ochronnych3 (GDT, MOSFET, TVS)Element odsprzęgającySuper szybki bezpiecznik MOSFETLinia PoENapięcie znamionowe DC (linia-linia) UN58V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP93VPrąd wyładowczy (8/20µs, linia-linia) Iimp2kA z udziałem MOSFET (opcja A), 250A (opcja B)Prąd wyładowczy (8/20µs, linia-ziemia) Iimp2kAChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEzgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)Straty mocy PoE na obwodach ochronnychIEEE 802.3af, opcja A: 0,6W @48VDCIEEE 802.3af, opcja B: 0,35W @48VDCIEEE 802.3at, opcja A: 1,6W @54VDCIEEE 802.3at opcja B: 0,6W @54VDCIEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC*) dane dla maksymalnego przewidzianego obciążeniaCechy wspólneWymiary65 x 30 x 40 (mm)ZastosowanieWewnątrzSposób montażuMontaż na szynie DINSzczelność obudowyIP40Temperatura pracy-30ºC~60ºC
