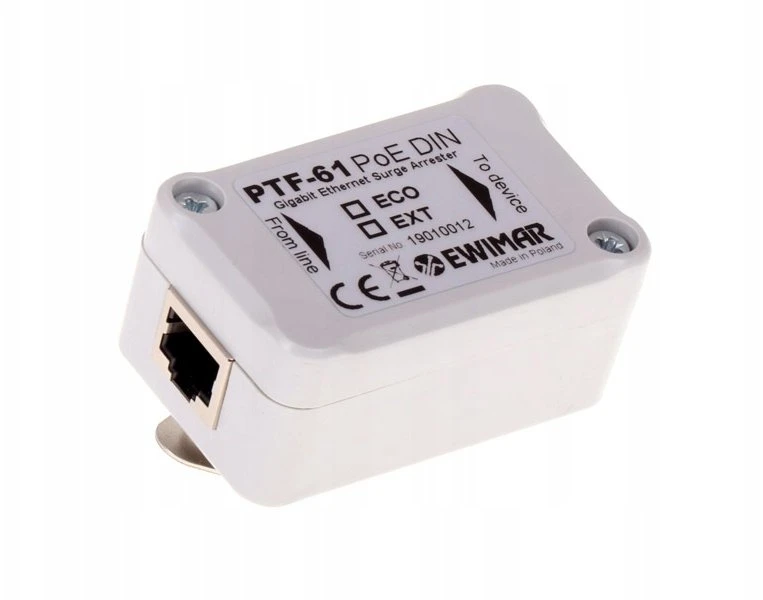

Ewimar PTF-61-ECO/PoE/DIN 1000Mbit LAN apsauga nuo viršįtampių, skirta DIN bėgiui

1-kanałowy ochronnik przeciwprzepięciowy sieci serii Economical montowany na szynę DIN, przeznaczony do ochrony sieci Gigabit Ethernet, kompatybilny ze standardami 10Base-T, 100Base-T i 1000Base-T. Wytrzymałość udarowa na poziomie 100A, zapewnia skuteczną ochronę instalacji LAN, której elementy oraz oprzewodowanie znajdują się wewnątrz budynków i są oddalone o innych niechronionych instalacji. Zawiera bezpośrednie odprowadzanie ładunków udarowych do ziemi i eliminację przepięć zaindukowanych wewnątrz par przewodów. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane, specjalny proces ich produkcji i nowoczesne komponenty, pozwoliły uzyskać znakomite parametry transmisji danych.Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.PTF-61-ECO/PoE/DIN przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę wolnostojącą z możliwością przykręcenia do ściany. Wyposażony jest w obudowę instalowaną na szynie DIN. Uziemienie ochronnika odbywa się za pomocą szyny DIN lub przewodu, które należy podłączyć do linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Linia danychIlość kanałów LAN1Obsługiwane standardy Ethernet10Base-T, 100Base-T, 1000Base-TZgodność z okablowaniemKategoria 5, 5e i 6Złącze wejściowe (strona niechroniona)Gniazdo ekranowane RJ-45Złącze wyjściowe (strona chroniona)Gniazdo ekranowane RJ-45Napięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp100ANapięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP20VPrąd wyładowczy (8/20µs, linia-linia ) Iimp100AChronione Linie1-2, 3-6, 4-5, 7-8Pojemność (linia-linia) @1MHz15pFPojemność (linia-ziemia) @1MHz2-3pFRezystancja szeregowa0,3Ω / linięPrąd znamionowy IN300mA / linięLinia PoENapięcie znamionowe DC (linia-linia) UN57V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP93VPrąd wyładowczy (8/20µs, linia-linia) Iimp73ANapięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maks. pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp100AChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEZgodny ze wszystkimi typami w tym Hi PoECechy wspólneWymiary65 x 30 x 40 (mm)ZastosowanieWewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66Sposób montażuObudowa montowana na szynę DINSposób uziemieniaPrzewód / Szyna DINSzczelność obudowyIP40Temperatura pracy-30ºC~60ºC
