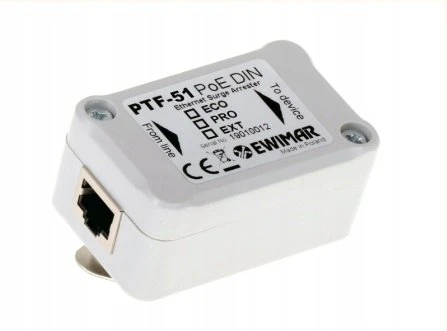

Ewimar PTF-51-PRO/POE/DIN LAN/Ethernet apsauga nuo viršįtampių, montuojama ant DIN bėgelio

Zabezpieczenie przeciwprzepięciowe LAN o podwyższonej wytrzymałości udarowej, montowane na szynę DIN 35mm. Przeznaczone jest do ochrony przeciwprzepięciowej urządzeń pracujących w sieci LAN, w tym kamery IP, komputery PC, przełączniki LAN, sterowniki automatyki przemysłowej i budynków. Kompatybilne z sieciami Ethernet 10Base-T oraz 100Base-T, wykorzystującymi okablowanie kategorii 5, 5e oraz 6. Każda żyła obwodu transmisji danych oraz zasilania PoE, chroniona jest przed udarami do 2kA, z bezpośrednim odprowadzaniem ładunku do ziemi. Wysokiej jakości obwody drukowane wraz ze strojonymi parami różnicowymi, zapewniają bardzo dobre parametry transmisyjne i przyczyniają się do eliminacji przesłuchów, które są przyczyną niestabilnej pracy sieci LAN.Produkt przeznaczony jest do instalacji, w których chociaż jedno z urządzeń końcowych sieci LAN, znajduje się na zewnątrz budynku lub w inny sposób jest narażone na przeniknięcie do instalacji ładunków o dużych wartościach. Dwa stopnie ochronne z funkcją odsprzęgania, skutecznie eliminują przepięcia względem ziemi oraz powstające wewnątrz par transmisyjnych.Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Moc zasilania PoE przekazywana przez ogranicznik może wynosić maksymalnie 60W (kompatybilność z HiPoE).PTF-51-PRO/PoE/DIN zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC.Ogranicznik montowany jest na szynie DIN 35mm i za jej pomocą uziemiane są obwody ochronne. Należy stosować nielakierowaną szynę DIN z odpowiednim uziemieniem, będącym w stanie odprowadzić ładunki udarowe do ziemi ze wszystkich zamontowanych ograniczników. Linia danychIlość kanałów1Obsługiwane typy sieci LAN10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6Złącze wejściowe (przewód)Gniazdo RJ-45Złącze wyjściowe (urządzenie)Gniazdo RJ-45Napięcie znamionowe DC (linia-ziemia) UN90V DCNapięcie maksymalne pracy trwałej (linia-ziemia) UC110V DCPoziom ochrony 1kV/μs (linia-ziemia) UP600VPrąd wyładowczy (8/20µs, linia-ziemia ) Iimp2kA na każdą żyłę przewodu (14kA łącznie)Napięcie znamionowe DC (linia-linia) UN3,3V DCNapięcie maksymalne pracy trwałej (linia-linia) UC3,5V DCPoziom ochrony 1kV/μs (linia-linia) UP C320VPrąd wyładowczy (8/20µs, linia-linia ) Iimp100AChronione Linie1-2, 3-6Pojemność (linia-linia) @1MHz6-15pFPojemność (linia-ziemia) @1MHz1-2pFRezystancja szeregowa2,2Ω / linięPrąd znamionowy IN300mA / linięIlość stopni ochronnych2 (GDT, TVS)Element odsprzęgającyRezystor udarowyLinia PoENapięcie znamionowe DC (linia-linia) UN58V DCNapięcie maksymalne pracy trwałej (linia-linia) UC64V DCPoziom ochrony UP93VPrąd wyładowczy (8/20µs, linia-linia) Iimp100APrąd wyładowczy (8/20µs, linia-ziemia) Iimp2kAChronione pary(1+2)-(3+6), (4+5)-(7+8)Standard pracy PoEzgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)Straty mocy PoE na obwodach ochronnychIEEE 802.3af, opcja A: 0,23W @48VDCIEEE 802.3af, opcja B: 0,13W @48VDCIEEE 802.3at, opcja A: 0,68W @54VDCIEEE 802.3at opcja B: 0,35W @54VDCIEEE 802.3bt, Typ 3, opcja AB: 0,8W @54VDC*) dane dla maksymalnego przewidzianego obciążeniaCechy wspólneWymiary65 x 30 x 40 (mm)ZastosowanieWewnątrzSposób montażuMontaż na szynie DINSzczelność obudowyIP40Temperatura pracy-30ºC~60ºC
