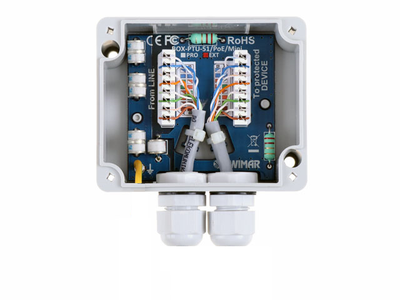

Ewimar BOX PTU-51-EXT/POE/MINI LAN tinklo apsaugos įrenginys išoriniame korpuse

PTU-51-EXT/PoE/MINI dėžutė skirta apsaugoti maršrutizatorius, LAN komutatorius, IP kameras, WiFi prieigos taškus ir kitus įrenginius, veikiančius 100 Mbit tinkluose. Ji užtikrina 4–5 kA apsaugą esant 8/20 μS kiekvienam laidui atskirai (priklausomai nuo jo storio). Ji apsaugo LAN galinius įrenginius, sumontuotus ant stulpų ar metalinių konstrukcijų, nuo žaibo smūgių, viršįtampių, sabotažo ir potencialų skirtumų. Ji efektyviai pašalina sukeltus viršįtampius žaibo smūgių metu perdavimo porose ir tarp PoE maitinimo porų. Įžeminimo laidininkas praleidžia įtampą ir viršįtampių sroves, atsirandančias dėl žaibo išlydžių, į žemę. Integruotas MOSFET saugiklis padidina apsaugos efektyvumą ir sumažina išlyginimo sroves tarp CCTV instaliacijos įžeminimo taškų. Ji aprūpinta hermetišku išoriniu korpusu su sandarinimo jungtimis ir LSA jungtimis apsaugotoje ir neapsaugotoje pusėse, kurios pasižymi didesniu sujungimo stiprumu nei RJ-45 lizdai. Mažas dydis leidžia naudoti įrenginiuose, kuriuose yra ribota erdvė, pavyzdžiui, stulpų viduje. Produktas gali būti naudojamas su 5, 5e, 5 ir 6a kategorijų UTP ir FTP kabeliais, užtikrinant iki 100 Mbps maksimalų greitį. Jis idealiai tinka apsaugoti oro linijų LAN linijas, kurios yra veikiamos kabeliuose indukuotos aukštos įtampos ir didelių viršįtampių srovių, galinčių prasiskverbti pro metalines konstrukcijas, latakus, stiebus ir kt. Jį galima naudoti su kitais „Ewimar“ PRO arba EXT apsaugos įrenginiais, tačiau norint užtikrinti visapusišką oro linijų apsaugą, rekomenduojama naudoti du identiškus įrenginius – po vieną kiekviename kabelio gale. Tai leidžia subalansuoti visos grandinės viršįtampių varžą, nepriklausomai nuo elektros krūvio patekimo taško. PARAMETRO PAVADINIMAS VERTĖ Duomenų linija Kanalų skaičius 1 Kabelių suderinamumas 100Base-T (100 Mbit), susukta pora 5, 5e ir 6 kategorijos UTP/FTP Įvesties jungtis (LINE) LSA (Krone) Išvesties jungtis (DEVICE) LSA (Krone) Nominali nuolatinė įtampa (linija-įžeminimas) UN 90 V DC Maksimali nuolatinė darbinė įtampa (linija-įžeminimas) UC 110 V DC Apsaugos lygis 1 kV/μs (linija-įžeminimas) UP 600 V Iškrovos srovė C1 (8/20 μS, linija-įžeminimas) Iimp 5 kA Nominali nuolatinė įtampa (linija-linija) UN 3,3 V DC Maksimali nuolatinė darbinė įtampa (linija-linija) UC 3,5 V DC Apsaugos lygis 1 kV/μs (linija-linija) UP C3 8 V (po MOSFET aktyvavimo) Iškrovos srovė C1 (8/20 µS, linija-linija) Iimp 2 kA Apsaugotos linijos 1-2, 3-6 Talpa (linija-linija) @1MHz 6-15pF Talpa (linija-žemė) @1MHz 2-3pF Atjungimo elementas Saugiklis MOSFET Nuoseklioji varža 6ω / linija Nominali srovė IN 300mA / linija PoE linija Nominali nuolatinė įtampa (linija-linija) UN 58V DC Maksimali nuolatinė darbinė įtampa (linija-linija) UC 64V DC Apsaugos lygis UP C3 93V Iškrovos srovė (8/20µS, linija-linija) Iimp C3 100A Nominali nuolatinė įtampa (linija-žemė) UN 90V DC Maksimali nuolatinė darbinė įtampa (linija-žemė) UC 110V DC Apsaugos lygis 1kV/μs (linija-žemė) UP 600V Iškrovos srovė C1 (8/20μS, linija-žemė) Iimp 5kA Apsaugotos poros (1+2)-(3+6), (4+5)-(7+8) PoE veikimo standartas atitinka IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) Bendros savybės Matmenys 90 x 75 x 41 (mm) – be liaukų Taikymas Viduje / lauke Montavimo būdas Laisvai pastatomas, montuojamas ant sienos Korpuso apsaugos klasė IP65 Darbinė temperatūra -30ºC~60ºC
