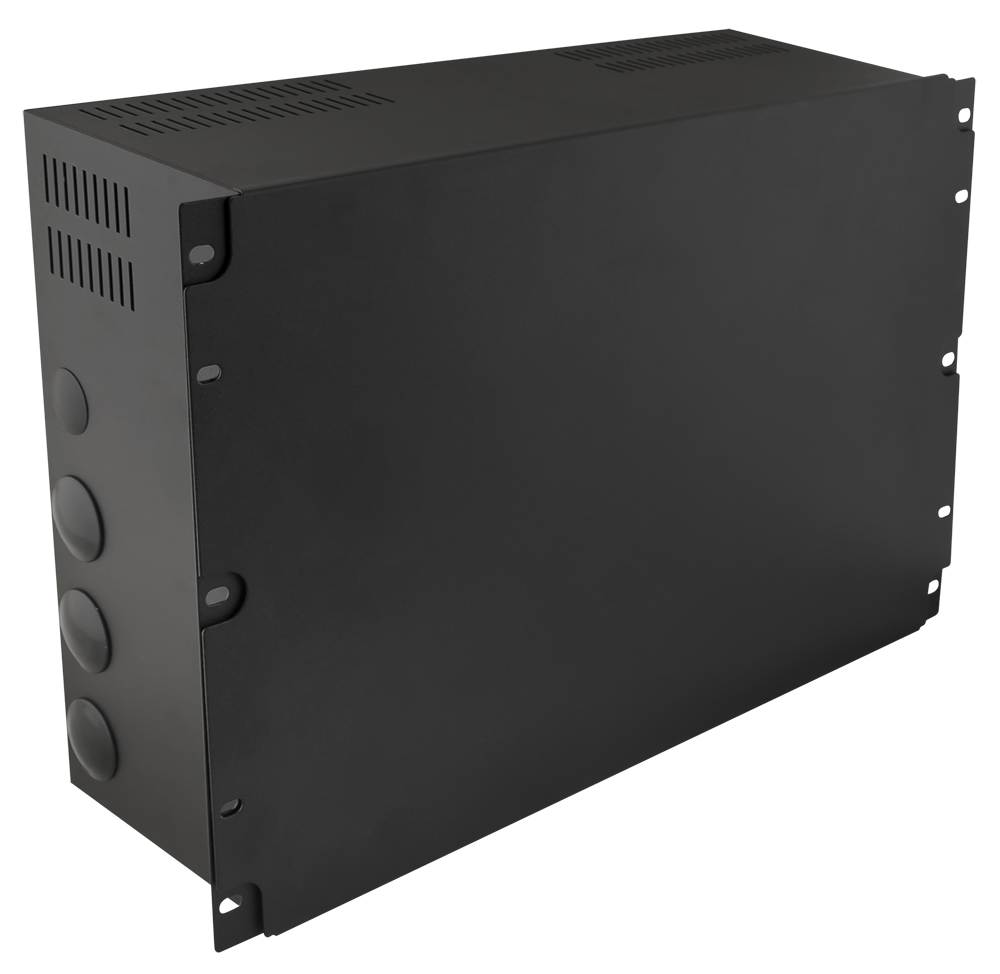

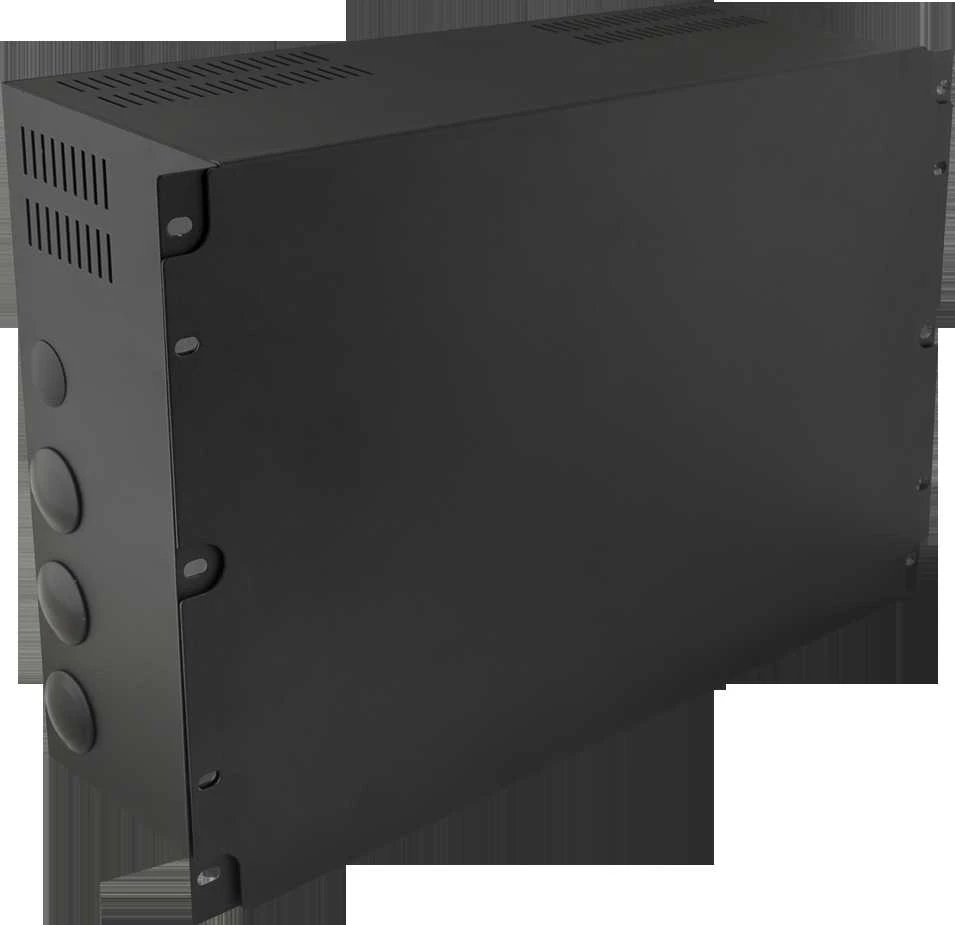

Dviejų lygių stelažų signalizacijos korpusas Pulsar RAWO7

Pagrindinės savybės

• Taikymas: DSC, PARADOX, RISCO, SATEL, PYRONIX, TEXECOM, TELMOR, ROGER, EBS, PULSAR
• Akumuliatoriaus talpa: 17Ah / 12V
• Transformatoriaus/maitinimo šaltinio vieta: TOR: 50÷150VA, TRP: 20÷80VA, TRZ: 20÷80VA / „Pulsar“ serijos PS..., PSB..., PSBOC...
• Montavimo matmenys: P = 19, A = 7U
• Korpuso matmenys: P=430, A=310, G=150 mm
• Apsauga nuo klastojimo: 2 x C/NO kontaktai (C/NC uždarame korpuse), 0,5 A @ 30 VDC / 50 VAC

Likimas

Metalinis RAWO7 korpusas skirtas signalizacijos valdymo pultui su įvesties/išvesties moduliais montuoti 19 colių RACK spintose. Šis korpusas turi nuimamą tvirtinimo plokštę (I lygis) ir nuimamą, atlenkiamą tvirtinimo plokštę (II lygis). Korpuse telpa 17Ah/12V akumuliatorius. Montavimo plokštėje (I lygis) yra iš anksto išmuštos skylės TOR/TRP/TRZ serijos transformatoriams ir integruotiems „Pulsar“ maitinimo šaltiniams. Atlenkiama tvirtinimo plokštė (II lygis) turi universalias iš anksto išmuštas skyles DSC, PARADOX, RISCO, SATEL, PYRONIX, TEXECOM, TELMOR, ROGER ir EBS papildomų valdymo pultų ir išplėtimo modulių montavimui.

Techninės specifikacijos

• Akumuliatoriaus talpa : 17Ah / 12V
• Vieta transformatoriui / maitinimo šaltiniui : TOR: 50÷150VA, TRP: 20+80VA, TRZ: 20+80VA / „Pulsar“ serijos PS..., RSB..., PSBOC...
• Apsauga nuo klastojimo : 2 x C/NO kontaktai (C/NC uždarame korpuse), 0,5 A @ 30 V nuolatinės srovės / 50 V kintamosios srovės
• Montavimo matmenys : plotis = 19", aukštis = 7U
• Korpuso matmenys : plotis = 430, aukštis = 310, gylis = 150 mm
• Grynasis / bendrasis svoris : 6,20 / 6,75 [kg]
• Medžiaga : 1 mm storio skarda, spalva RAL9005
• Taikymas : patalpose
• Pastabos : priekinis montavimas prie 19" RACK profilių, 10 M6 varžtų + krepšeliai pridedami, korpusas komplektuojamas su tvirtinimo plokšte (I lygis), korpusas komplektuojamas su atlenkiama tvirtinimo lentyna (II lygis), universalios angos signalizacijos valdymo pultams / plėtėjams iš: DSC, PARADOX, RISCO, SATEL, PYRONIX, TEXECOM, TELMOR, ROGER, EBS
• Galimi priedai : MM019 – apsauginis vamzdis Ø16 / Ø20 maitinimo kabelis, MM020 – apsauginis vamzdis Ø21 / Ø29 signalo kabelis, ARAP16P – tiesus kabelio įvorė Ø 16 mm, ARAP21P – tiesus kabelio įvorė Ø 21 mm, transformatoriai TOR/TRP/TRZ serijos: 20÷80 VA, maitinimo šaltiniai PS..., PSB..., PSBOC... serijos, baterijos
• Deklaracijos, garantija : CE, 2 metai nuo pagaminimo datos
