Televizorius Rsma (rp-sma) antenos lizdas 50ohm užspaudžiamas rg-174 kabeliui

RP-SMA 50Ω Koaksialinis oro lizdas, pritvirtintas ant RG-174 kabelio

Katalogo numeris: 68750

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsamią specifikaciją galite rasti tinklalapyje: www.stratos.pl/stroni/68750.htm

„Family SMA“ jungtys („Subminiatiture A“ versija) yra miniatiūrinės aukšto dažnio jungtys, kurių varža yra 50Ω, o darbinė juosta - iki 18 GHz. Jie dažniausiai naudojami „WiFi“ ir „LTE“ įrenginiuose ir antenose. Jungtys yra SMA ir RSMA versijose, kurios skiriasi centrinio kaiščio tipu. RSMA (RP-SMA Revers Polarity SMA) yra įvairių SMA jungčių, kurių dydis yra vienodus dydžius, su konvertuotu centriniu kaiščiu (SMA kištuke yra vyriškas kaištis, o RSMA kištukas turi kaištį żenski ir tuo pačiu būdu SMA lizdas turi moterišką kaištį, o RSMA lizdas-patinų kaištį.

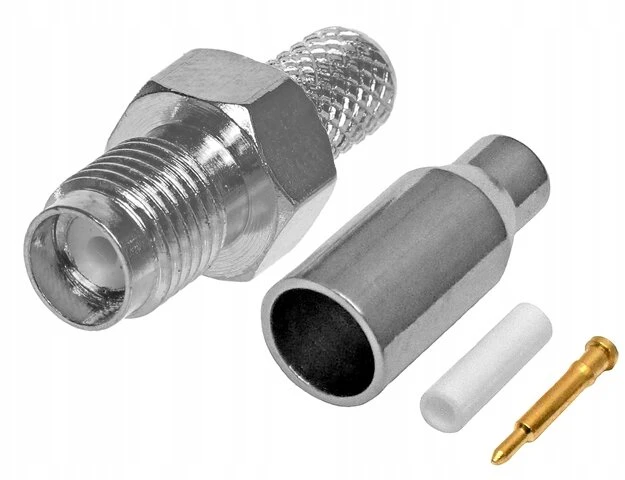

Siūloma jungtis yra RSMA (RP-SMA) lizdas, t. Y. 50Ω vyriškis lizdas, pritaikytas pasodinti ant RG-174 koaksialinio kabelio ar jo kolegų. Kabelinio ekrano rankovė yra priveržta, centrinė kabelio vena yra prijungta prie lizdo pušies litavimo arba priveržiant. Mes pateikiame lizdo matmenis žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHz) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Siūlomas lizdas pagamintas iš nikelio dengto žalvario ir turi paauksuotą centrinį kaištį. Lizdo varža yra 50Ω. Norėdami priveržti kabelio lizdą, jums reikia spaustuko įrankio, pvz. HT-336G, HT-336I, HT-336K. „Clampers“ galite rasti mūsų pasiūlyme, įvesdami modelio modelį lauke vartotojo elementuose “ .

Specifikacijos

• Jungtis: Vyrų RP-SMA lizdas, paprastas
• Medžiaga: Nikelio pastatytas žalvaris, paauksuotas centrinis kaištis
• Atitinkantis kabelis: RG-174 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 18GHz
• Matmenys (ilgis su rankove/skersmeniu): apytiksliai. 27/8 mm
• Mišios: 5g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
