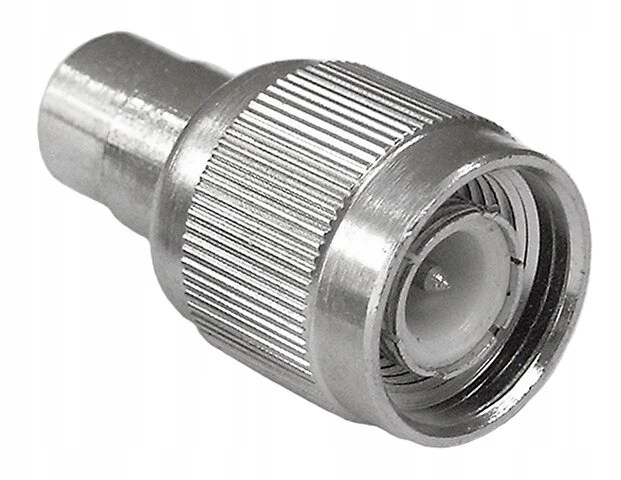

RF antenos adapteris TNC kištukas - RCA/Cinch 75Ω Nest

Katalogo numeris: 62560

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/62560.htm

TNC yra jungtis, naudojama radiokomunikacijoje, dažniausiai WLAN ir GSM antenose. TNC jungtys perduoda signalą juostoje į 11GHz ir jos varža yra 50Ω (dažniausiai naudojama) arba 75Ω (retai naudojama). RCA/Cinch yra jungtis, naudojama garso ir vaizdo technikoje, R/TV, o kartais ir radioterekomunikacijoje. RCA/Cinch jungtys turi 75Ω varžą ir perduoda signalą juostoje į 3GHz.

Siūlomas adapteris yra adapteris, skirtas konvertuoti jungties tipą. Adapteris dažniausiai naudojamas, kai kombinuoti kabeliai ar įranga turi tinkamas RCA/Cinch ir TNC jungtis. Viena vertus, adapteris turi TNC vyrų jungtį ir, kita vertus, RCA/Cinch moterišką jungtį:

Adapteris pagamintas iš nikelio padengto vario lydinio. Adapterio varža yra 75Ω. Mes pateikiame adapterio matmenis žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHz) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslio jungčių skersmens išvaizdą.

Techniniai duomenys

Jungtys: Vyrų TNC, RCA lizdas/Cinch Moteris
Impedance: 75Ω
Darbo grupė: & lt; 3GHz
Medžiaga: vario nikelis -pastatytas
Matmenys (ilgis/skersmuo plačiausiame taške): 27/15 mm
Mišios: apytiksliai. 13g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
