Televizorius Rf antenos adapteris Tnc/kištukas-uhf/uc1/lizdas 50ohm

RF antenos adapteris TNC kištukas - UHF/UC1 50Ω lizdas

Katalogo numeris: 62645

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/62645.htm

TNC yra jungtis, naudojama radiokomunikacijoje, dažniausiai WLAN ir GSM antenose. TNC jungtys perduoda signalą juostoje į 11GHz ir jos varža yra 50Ω (dažniausiai naudojama) arba 75Ω (retai naudojama). UHF (kitas pavadinimas UC1) yra vienas seniausių jungčių standartų, vis dar naudojamų radijo ir garso ir vaizdo technikoje. UHF/UC1 jungtys veikia 0-300MHz juostoje ir neturi nuolatinio impulso.

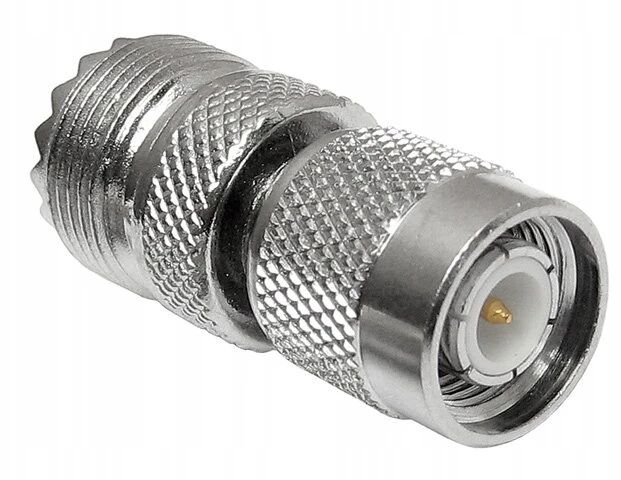

Siūlomas adapteris yra adapteris, pakeičiantis TNC lizdą, skirtą UHF/UC1 lizdui, UHF/UC1 kištuko pakeitimas į TNC kištuką arba jungiantys kabelius tarpusavyje. Adapteris dažniausiai naudojamas, kai kombinuoti kabeliai ar įranga turi tinkamas UHF/UC1 ir TNC jungtis. Viena vertus, adapteris turi TNC vyrų jungtį, kita vertus, UHF/UC1 moterišką jungtį.

Adapteris pagamintas iš nikelio padengto vario lydinio ir turi paauksuotus kontaktus. Adapterio varža yra 50Ω. Mes pateikiame adapterio matmenis žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Techniniai duomenys

• Medžiaga: nikelio padengtas vario lydinys, aukso spalvos kontaktai
• Jungtys: vyrų TNC, UHF/UC1 Moterijos lizdas
• Impedance: 50ω
• Darbo grupė: & lt; 300MHz
• Ilgis: 33,5 mm
• Skersmuo (plačiausiame taške): 15,5 mm
• Mišios: 20G

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
