co -coaksial a Aerial kišu

Prekės aprašymas

Pasiūlymas taikomas 10 PCS rinkiniui.

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsamią specifikaciją galite rasti: www.stratos.pl/stroni/67266.htm

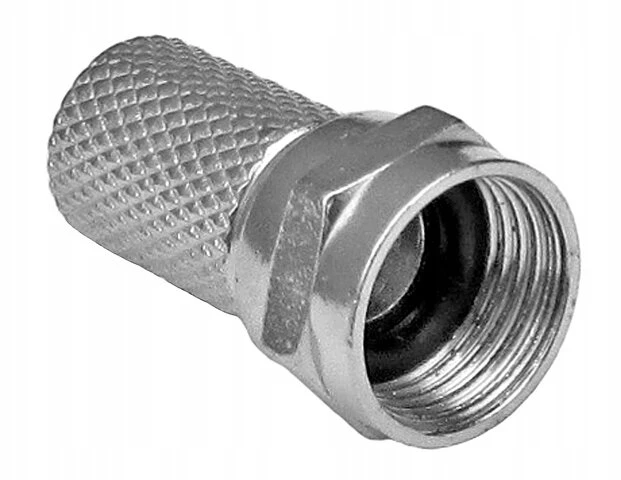

F jungtis yra populiariausia radijo technikos jungtis, paprastai naudojama televizoriaus/SAT instaliacijose. F jungtis veikia 3GHz juostoje ir jos varža yra 75Ω (daugelyje programų) arba rečiau 50Ω.

Siūlomo kištuko varža yra 75Ω ir yra skirta sodinti ant koaksialinio koncentrinio kabelio 75Ω, kurio išorinis skersmuo yra iki 6,8 mm, o dielektriko skersmuo-iki 5 mm, t. Y. Ant laidų iš RG-6 šeimos (kabeliai iš šios šeimos su skersmenimis nuo 6,4 iki 7,2 mm). Mes pateikiame žemiau esančio kištuko matmenis:

kištuke yra guminis tarpiklis, kuris trukdo vandens įsiskverbimui į F įtaiso lizdą, prie kurio kištukas yra prisukamas. Dėl to antenos, antenos stiprintuvai, palydoviniai keitikliai ir kt. Yra mažiau veikiamos bet kokios žalos.

Kabelio paėmimui kabelio nereikia specialių įrankių - tam pakanka tik peilio. Kabelis šaudomas ant laido su suvyniotu ekranu. Priklausomai nuo ekrano storio, kabelis turėtų būti pasirinktas su tinkamu skersmeniu - paprastai vidinis kištuko skersmuo turėtų būti lygus kabelio skersmeniui (be paliesto ekrano).

Didesniems pasodintų kištukų kiekiui galite naudoti specialius įrankius - pjaustytuvą, izoliacinę stažuotę ir raktą, palengvinantį kabelio kištuko apviją, kurį mes taip pat turime pasiūlyme.

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Siūlomas kištukas pagamintas iš vario lydinio. Kabliuko varža yra 75Ω.

Specifikacijos

Jungtis: Vyrų kištukas
Impedance: 75Ω
Darbo juosta: cam/r/tv/sat (iki 3GHz)
Medžiaga: vario stotelė
Ilgis: 20 mm
1 vnt. Masė: apytiksliai. 3g
Maksimalus atitinkamo kabelio skersmuo: 6,8 mm

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.
