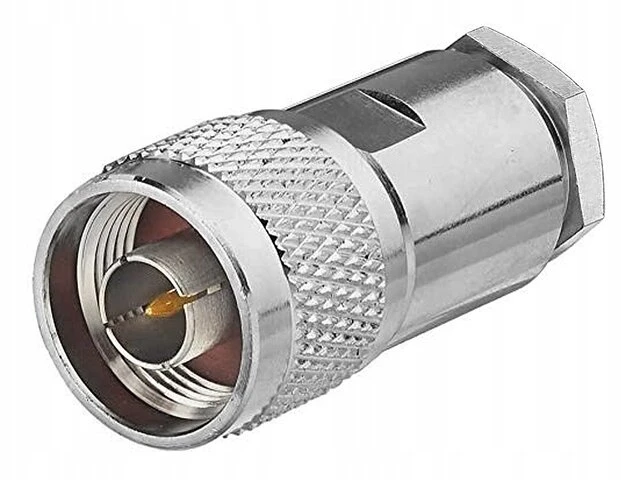

Televizorius N antenos kištukas 50ohm užsukamas Rg-58 kabeliui

bendras koaksialinis oro kištukas N 50ω susuktas ant RG-58 kabelio

Katalogo numeris: 67550

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/67550.htm

„N“ jungtis yra populiari „Co -Wix“ jungtis, naudojama radijuje ir televizoriuje. „N“ jungtys veikia 11GHz juostoje ir yra prieinamos versijose su 50Ω varža (naudojama „WiFi“ ir „GSM Networks“) arba 75Ω (naudojama kabelinėje televizijoje).

Prijungta jungtis yra vyriškas kištukas ir skirtas sodinti ant koaksialinio 50Ω koaksialinio kabelio, kurio centrinės venos skersmuo yra 0,8–1,1 mm, dielektrinis skersmuo 2,7–3,0 mm, o išorinis skersmuo-4,5–5,4 mm, t. Y. Kabeliuose iš RG-58 šeimos, naudojamos radiolikatinėje.

Jungtį sudaro 6 elementai. Centrinis kaištis yra patvirtintas, tinkamai suformuotas kabelio ekranas (pakeltas specialiai suformuotame žiede), paspaudžiamas pasukant kištuką, užtikrina kontaktą su jungties mase.

Kišuko matmuo pateiktas žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Kibiras pagamintas iš nikelio padengto vario lydinio, centrinis kaištis yra paauksuotas. Kabliuko varža yra 50Ω.

Techniniai duomenys

• Jungtis: Plket N 50ω Men
• Medžiaga: vario nikelis pastatytas, paauksuotas centrinis kaištis
• Kabelis: RG-58 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 11GHz
• Matmenys (ilgis/skersmuo plačiausiame taške): apytiksliai. 41/20 mm
• Mišios: 46g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
