1. Kokios galios yra šis saulės elektrinės komplektas?

Šis 10 kW komplektas sugeneruoja apie 9775 W vardinę galią. Jį sudaro 23 vienetai aukšto efektyvumo modulių po 425 W ir galios keitiklis, kurio maksimali galia yra 11 000 VA. Tokia saulės elektrinės galia puikiai tinka vidutinio dydžio namui ar nedidelei įmonei.

2. Kokie moduliai naudojami šiame rinkinyje?

Komplekte naudojami 23 TrinaSolar Vertex S monokristaliniai saulės elementai. Kiekvienas modulis turi 425 W galią ir 21,3% efektyvumą. Šie fotovoltiniai moduliai pasižymi aukštu patikimumu, atlaiko didelę sniego apkrovą ir yra suderinami su įvairiomis montavimo sistemomis.

3. Kokį inverterį įtraukia šis komplektas?

Komplekte yra SUNGROW SG10RT trifazis galios keitiklis. Šis styginis inverteris turi 98,5% maksimalų efektyvumą, du nepriklausomus MPPT įvesties kanalus ir įmontuotą lanko gedimo apsaugą. Prietaisas yra atsparus oro sąlygoms, turi IP65 apsaugos laipsnį ir palaiko nuotolinį stebėjimą.

4. Ką apima montavimo paslauga?

Montavimo darbai apima visą įrengimo procesą nuo pradinio vizito iki paleidimo. Specialistai atlieka stogo fotogrametriją, parengia modulių išdėstymo vizualizaciją, sumontuoja visą sistemą ir pateikia reikiamą dokumentaciją ESO bei APVA subsidijai. Visi darbai atliekami per 7–30 darbo dienų.

5. Ar ši sistema tinka stogui su sudėtinga forma?

Taip, montavimo procesas pritaikomas prie individualių sąlygų. Prieš montavimą atliekamas tikslus stogo matavimas drono pagalba ir kuriamas 3D modelis. Tuomet su klientu derinama optimali modulių išdėstymo ant stogo schema, atsižvelgiant į jo geometriją ir orientaciją.

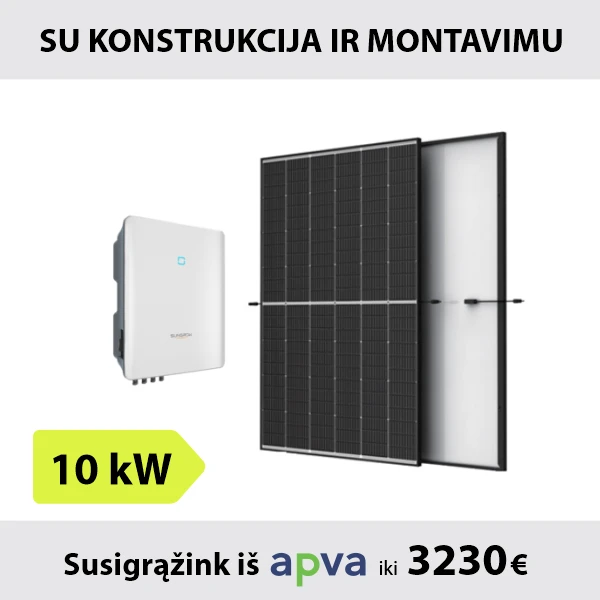

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai, žema kaina

AKCIJA! NEMOKAMAS PRISTATYMAS

Dokumentacija

SUNGROW Multi-MPPT Galios keitiklio duomenų lapas

TrinaSolar Vertex S Saulės modulio atitikties deklaracija

TrinaSolar Vertex S Saulės modulio duomenų lapas

TrinaSolar Vertex S Saulės modulio garantijos dokumentacija

10kW saulės elektrinės komplektą sudaro:

SUNGROW Multi-MPPT SG10RT styginis inverteris
23 vnt. saulės modulių TrinaSolar VERTEX S DE09R.08 425W
Montavimo konstrukcija ir medžiagos
Montavimo darbų paslauga

Montavimas

Montavimo darbai bus atlikti per 7- 30 d.d.

Montavimo paslauga apima:

Pirminis vizitas į objektą ir pirkėjo konsultavimas;
Objekto fotogrametrija (stogo matavimas drono pagalba, 3D modelio sudarymas);
Modulių išdėstymo ant stogo vizualizacijos parengimas ir pateikimas pirkėjui, modulių išdėstymo schemos suderinimas su pirkėju;
Pilnas elektrinės sumontavimas pirkėjo objekte (įskaitant modulių montavimo konstrukciją, AC ir DC dalies montavimą);
Saulės elektrinės paleidimas ir išbandymas;
Saulės elektrinės montavimo ir įrangos perdavimo pirkėjui akto parengimas, suderinimas su pirkėju;
Įrengtos saulės elektrinės Rangovo deklaracijos ESO pateikimas („elektrinės pridavimas“);
Rangovo dalies dokumentacijos APVA subsidijai gauti pateikimas pirkėjui.

SUNGROW Multi-MPPT SG10RT styginis inverteris

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

DIDELIS NAŠUMAS

Mažesnė paleidimo ir didesnė MPPT įtampa
Suderinamas su dvipusiais moduliais
Įmontuota PID atkūrimo funkcija

IŠMANUS VALDYMAS

Išmanusis IV kreivės nuskaitymas
24/7 tiesioginis stebėjimas
Programinės įrangos atnaujinimai belaidžiu būdu

SAUGUS IR PATVARUS

Greitas lanko gedimo grandinės pertraukiklis
Įmontuotas II tipo DC ir AC SPD
Aukštas antikorozinis reitingas pagal C5

PAPRASTA IR PATOGU NAUDOTI

18 kg sveriantis kompaktiškas dizainas
Unikalios "push-in" jungtys
Greitas ir paprastas paleidimas naudojant programėlę

ELEKTROS GRANDINĖS SCHEMA

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

EFEKTYVUMO KREIVĖ

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

23 vnt. TrinaSolar VERTEX S DE09R.08 425W galingumo monokristalinių modulių

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Fotovoltinis modulis TrinsaSolar skirtas ieškantiems didžiausio efektyvumo mažame plote. Atlikta daugybė bandymų ir yra sertifikuoti dizaino, saugumo ir kokybės bandymų srityse: IEC61215/IEC61730/IEC61701/IEC62716.

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Mažas dydis, didelė galia

Generuoja iki 435 W, 21,8 % modulio efektyvumas su didelio tankio jungčių technologija.
Multi-šynų technologija geresniam šviesos surinkimui, srovės pralaidumui ir didesniam patikimumui.
Puikus veikimas esant silpnam apšvietimui (IAM), naudojant elementų procesą ir modulių medžiagų optimizavimu.

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Universalus sprendimas gyvenamųjų ir komercinių pastatų stogams

Suprojektuota taip, kad būtų suderinama su esamais pagrindiniais inverteriais, optimizatoriais ir montavimo sistemomis.
Puikus dydis ir nedidelis svoris, kad būtų lengva montuoti.
Paprasta priežiūra
Lankstūs sistemos diegimo sprendimai

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Didelis patikimumas

Teigiama apkrova iki 6000 Pa (sniegas)
Neigiama apkrova iki 4 000 Pa (vėjas)

Matmenys

10kW Saulės elektrinės komplektas su montavimu: Sungrow inverteris + TrinaSolar saulės moduliai aprašymas - Prekės nuotrauka

Specifikacijos

Techninės specifikacijos SUNGROW Multi-MPPT SG10RT styginio inverterio
Modelis	SG10RT
Įvestis (DC)
Rekomenduojama maksimali PV įvesties galia	15 kW
Maksimali PV įvesties įtampa	1100 V
Minimali PV įvesties įtampa / Paleidimo įvesties įtampa	180 V
Nominalioji įvesties įtampa	600 V
MPP įtampos diapazonas	160 V – 1000 V
Nepriklausomų MPP įvesčių skaičius	2
Fotovoltinių stygų skaičius vienam MPPT	2 / 1
Maksimali PV įvesties srovė	37.5 A (25 A / 12.5 A)
Maksimali įvesties jungties srovė	30A
Maksimali DC trumpojo jungimo srovė	48 A (32 A / 16 A)
Išvestis (AC)
Nominali AC galia (@230 V, 50 Hz)	10000 W
Maksimali AC išvesties galia	11000 VA*
Maksimali AC išvesties srovė	16.7 A
Nominali AC įtampa	3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V
AC įtampos diapazonas	180 V – 276 V
Nominalusis tinklo dažnis / Tinklo dažnio diapazonas	50 Hz / 45 – 55 Hz 60 Hz / 55 – 65 Hz
Harmoninis (THD)	<3 % (esant nominaliajai galiai)
Galios faktorius esant vardinei galiai / Reguliuojamas galios faktorius	>0,99 / 0,8 pirmaujantis ... 0,8 atsiliekantis
Įvesties fazės / AC jungtis	3 / 3
Efektyvumas
Maksimalus efektyvumas	98.50%
Europinis efektyvumas	97.90%
Apsauga
Tinklo stebėjimas	Taip
DC apsauga nuo atvirkštinio jungimo	Taip
AC apsauga nuo trumpojo jungimo	Taip
Apsauga nuo srovės nuotėkio	Taip
Apsauga nuo viršįtampių	DC II tipas / AC II tipas
DC jungiklis	Taip
Lanko gedimo grandinės pertraukiklis (AFCI)	Taip
PID atkūrimo funkcija	Taip
Bendri duomenys
*Matmenys (PAG)*	370 * 480 * 195 mm
Montavimo būdas	Tvirtinimo prie sienos laikiklis
Svoris	18 kg
Topologija	Be transformatoriaus
Apsaugos laipsnis	IP65
Darbinės aplinkos temperatūros diapazonas	-25 ℃ iki 60 ℃
Leidžiamas santykinės drėgmės diapazonas	0% – 100%
Aušinimo būdas	Natūralus aušinimas
Maksimalus darbinis aukštis	4000 m
Triukšmas (tipinis)	35dB (A)
Ekranas	LED
Ryšys	WLAN, Ethernet, RS485, DI, DO
DC jungties tipas	MC4
AC jungties tipas	"Plug and play"
Atitiktis	EN 61000-6-1/-3, IEC62109-2, IEC 61727, IEC 62116, AS/NZS 4777.2:2015, VDE-AR-N-4105, DIN VDE0126-1-1, CEI 0-21, EN50549-1
Pastaba	: Australijoje, Belgijoje ir Vokietijoje Maksimali AC išvesties galia: SG5.0RT yra 5000VA, SG10RT - 10000VA, SG15RT - 15000VA, SG20RT - 20000VA, *: Australijoje, 6999W, 6999 VA
Techninės specifikacijos 23 vnt. TrinaSolar VERTEX S DE09R.08 425W galingumo monokristalinių modulių
ELEKTROS DUOMENYS (STC)
Maksimali galia Vatais-PMAX (Wp)	425
Galios tolerancija-PMAX (W)	0/+5
Maksimali galios įtampa-VMPP (V)	41.5
Maksimali galios srovė-IMPP (A)	10.24
Atviros grandinės įtampa-VOC (V)	49.9
Trumpojo jungimo srovė-ISC (A)	10.74
Modulio efektyvumas η m (%)	21.3
ELEKTROS DUOMENYS (NOCT)
Maksimali galia-PMAX (Wp)	321
Maksimali galios įtampa-VMPP (V)	39.1
Maksimali galios srovė-IMPP (A)	8.21
Atviros grandinės įtampa-VOC (V)	46.9
Trumpojo jungimo srovė-ISC (A)	8.66
MECHANINIAI DUOMENYS
Elemento medžiaga	Monokristalinė medžiaga
Elementų skaičius	144
Modulio matmenys	1762×1134×30 mm
Svoris	21.8 kg
Stiklas	3,2 mm, didelio pralaidumo, AR danga padengtas termiškai sustiprintas stiklas
Medžiaga, iš kurios pagamintas korpusas	EVA/POE
Nugarėlė	Balta
Rėmas	30 mm anoduoto aliuminio lydinio
"J-Box"	IP 68 klasė
Kabeliai	Fotovoltinės technologijos kabelis 4,0 mm² "Landscape": 1100/1100 mm "Portrait": 280/350 mm* * Tik pagal specialų užsakymą
Jungtis	TS4 / MC4 EVO2* * Tik pagal specialų užsakymą
TEMPERATŪROS RODIKLIAI
NOCT (Nominali darbinė elemento temperatūra)	43 °C (±2 K)
PMAX temperatūros koeficientas	-0,34 %/K
VOC temperatūros koeficientas	-0,25 %/K
ISC temperatūros koeficientas	0,04 %/K
MAKSIMALŪS RODIKLIAI
Darbinė temperatūra nuo	-40 iki +85 ºC
Didžiausia sistemos įtampa	1500 V DC (IEC)
Maksimali saugiklių nominalioji vertė	20 A
