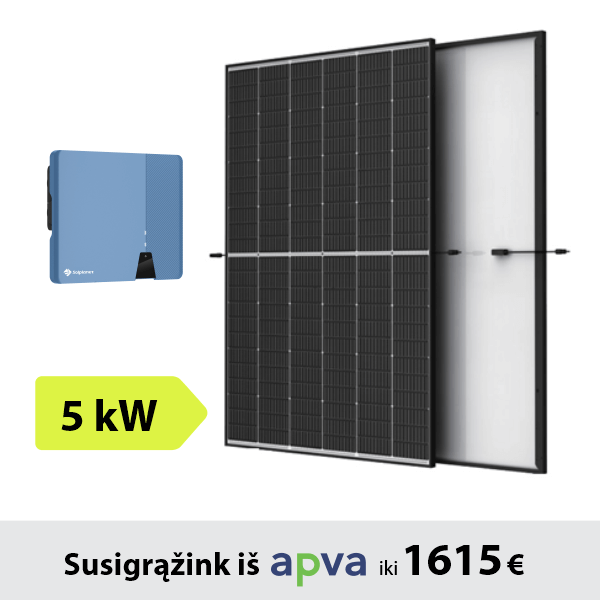

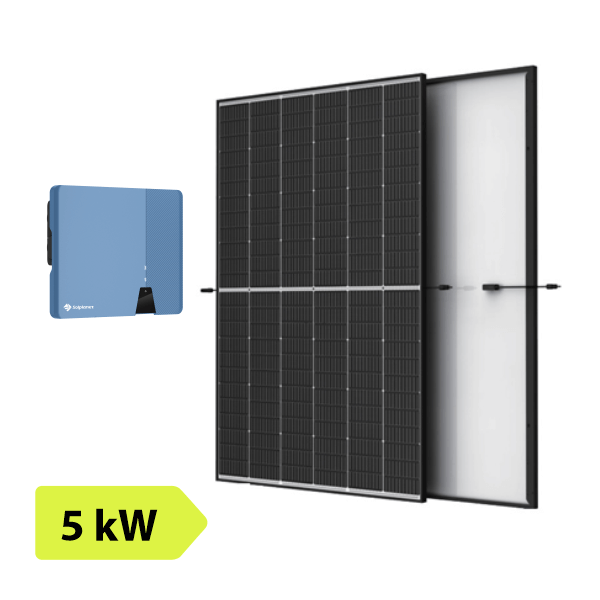

5kW Saulės elektrinės komplektas: Solplanet inverteris + TrinaSolar saulės moduliai

Techninės specifikacijos Solplanet ASW 5K-LT-G2 Pro inverterio

Įvestis (DC)

Maksimali PV masyvo galia

7500 Wp STC

Maksimali įvesties įtampa

1100 V

MPP įtampos diapazonas / vardinė įvesties įtampa

150 V iki 1000 V / 630 V

Minimali įvesties įtampa

125 V

Pradinė maitinimo įtampa

180 V

Maksimali įvesties srovė

16 A / 16 A

Maksimali trumpojo jungimo srovė

25 A / 25 A

Nepriklausomų MPPT įvesčių skaičius / Maks. įvesties grupių skaičius

2 / A :1 ; B : 1

Išvestis (AC)

Nominalioji aktyvioji galia

5000 W

Nominalioji vardinė galia

5000 VA

Maksimali nominalioji galia

5500 VA

AC vardinė įtampa

220 V / 380 V
230 V / 400 V
240 V / 415 V

AC įtampos diapazonas

Nuo 160 V iki 300 V

AC tinklo dažnis / diapazonas

50 Hz / 45 Hz iki 55 Hz
60 Hz / 55 Hz iki 65 Hz

Maksimali išvesties srovė

8.0 A

Reguliuojamas galios koeficiento diapazonas

0,8 pirmaujantis ... 0,8 atsiliekantis

Maitinimo fazės

3 / 3-N-PE

Harmoniniai iškraipymai (THD) esant vardinei išvesties vertei

< 3 %

Efektyvumas ir apsauga

Maksimalus efektyvumas / Europinis efektyvumas

98.3 % / 97.9 %

DC jungiklis

●

Įžeminimo gedimų stebėjimas / tinklo stebėjimas

● / ●

DC apsauga nuo atvirkštinio poliškumo / AC apsauga nuo trumpojo jungimo

● / ●

Visiems poliams jautrus liekamosios srovės stebėjimo įrenginys

●

Apsaugos klasė (pagal IEC 62109-1) / viršįtampių kategorija (pagal IEC 62109-1)

 I / AC : III ; DC : II

Bendri duomenys

Matmenys (P / A / G)

503 / 435 / 183 mm

Svoris

< 15 kg

Veikimo temperatūros diapazonas

-25°C … +60°C

Savarankiškas suvartojimas (naktį)

< 1 W

Topologija

Be transformatoriaus

Aušinimo koncepcija

Natūrali konvekcija

Apsaugos laipsnis (pagal IEC 60529)

IP66

Klimatinė kategorija (pagal IEC 60721-3-4)

4K4H

Maksimali leistina santykinės drėgmės vertė (be kondensato)

Maksimalus darbinis aukštis

3000 m

Savybės

DC jungtis

Kištukinė jungtis

AC jungtis

Kištukinė jungtis

Tvirtinimo tipas

Sieninis laikiklis

LED indikatoriai (būsenos / gedimo / ryšio)

●

Ryšio sąsaja

Wi-Fi / 4G / RS485 (pasirinktinai)

Sertifikatai ir leidimai

CE, EN50549, G98/99, VDE-AR-N4105, AS/NZS 4777, C10/C11, VFR 2014 & UTE C15,
IEC62109, IEC62116, IEC61727, IEC61683, IEC60068, IEC61000, NB/T 32004

Pagaminimo šalis

Kinija

Techninės specifikacijos 11 vnt. TrinaSolar VERTEX S DE09R.08 425W galingumo monokristalinių modulių

ELEKTROS DUOMENYS (STC)

Maksimali galia Vatais-PMAX (Wp)

425

Galios tolerancija-PMAX (W)

0/+5

Maksimali galios įtampa-VMPP (V)

41.5

Maksimali galios srovė-IMPP (A)

10.24

Atviros grandinės įtampa-VOC (V)

49.9

Trumpojo jungimo srovė-ISC (A)

10.74

Modulio efektyvumas η m (%)

21.3

ELEKTROS DUOMENYS (NOCT)

Maksimali galia-PMAX (Wp)

321

Maksimali galios įtampa-VMPP (V)

39.1

Maksimali galios srovė-IMPP (A)

8.21

Atviros grandinės įtampa-VOC (V)

46.9

Trumpojo jungimo srovė-ISC (A)

8.66

MECHANINIAI DUOMENYS

Elemento medžiaga

Monokristalinė medžiaga

Elementų skaičius

Modulio matmenys

1762×1134×30 mm

Svoris

21.8 kg

Stiklas

3,2 mm, didelio pralaidumo, AR danga padengtas termiškai sustiprintas stiklas

Medžiaga, iš kurios pagamintas korpusas

EVA/POE

Nugarėlė

Balta

Rėmas

30 mm anoduoto aliuminio lydinio

"J-Box"

IP 68 klasė

Kabeliai

Fotovoltinės technologijos kabelis 4,0 mm²
"Landscape": 1100/1100 mm
"Portrait": 280/350 mm*

* Tik pagal specialų užsakymą

Jungtis

TS4 / MC4 EVO2*

* Tik pagal specialų užsakymą

TEMPERATŪROS RODIKLIAI

NOCT (Nominali darbinė elemento temperatūra)

43 °C (±2 K)

PMAX temperatūros koeficientas

-0,34 %/K

VOC temperatūros koeficientas

-0,25 %/K

ISC temperatūros koeficientas

0,04 %/K

MAKSIMALŪS RODIKLIAI

Darbinė temperatūra nuo

-40 iki +85 ºC

Didžiausia sistemos įtampa

1500 V DC (IEC)

Maksimali saugiklių nominalioji vertė

20 A
