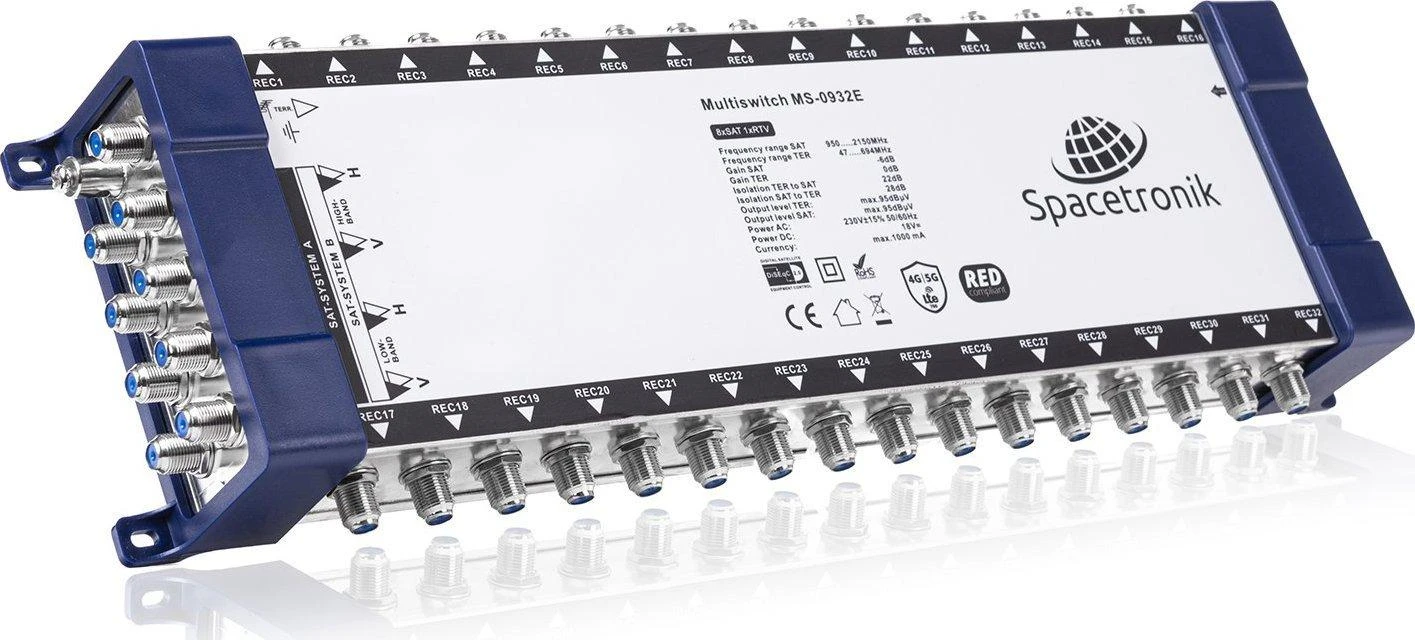

Spacetronik Multiswitch 9/32 Spacetronik E serija MS-0932E

Pabaiga multiswitch 9/32 Spacetronik E-Series MS-0932E
Multiswitch skirtas išplėsti DVB-S2 palydovinės ir DVB-T/T2 antžeminės televizijos sistemų vidinės antenos įrengimą. Prietaisas leidžia paskirstyti palydovinius ir antžeminius signalus ir prisijungti prie 32 RTV-SAT abonento lizdų, palydovinių imtuvų, DVB-T imtuvų ir kt.


Prie ko reikia prijungti E serijos multiswitch?
Multiswitch automatiškai atpažįsta signalo, kuris bus siunčiamas į imtuvus, tipą. Montuojant reikia atsižvelgti į multiswitch prijungimą prie ne mažesnio kaip 0,8 m skersmens palydovinės antenos arba antžeminės televizijos antenos. Iš multiswitch gaunamo palydovinio ir antžeminio signalo atskyrimas atliekamas naudojant galutinius abonento lizdus. Multiswitch maitinamas išoriniu maitinimo šaltiniu, dėl kurio pašalinamas padidėjusios darbinės temperatūros reiškinys, kuris yra dažna įrenginio gedimo priežastis.




Kur montuoti Spacetronik multiswitch?
Montuojant prietaisą reikia atsižvelgti į esamas įrengimo sąlygas, susijusias su maitinimo šaltiniu: - vieta, atokiau nuo oro sąlygų įtakos - apsauga nuo trečiųjų asmenų prieigos - tinkama ventiliacija.




Montavimo schema
Spacetronik Eco multiswitch montavimas yra labai paprastas. Kairėje multiswitch pusėje galime rasti 8 palydovinius įėjimus ir 1 Terriestal įvestį. Dešinėje pusėje yra maitinimo įvesties lizdas. Kiti elementai yra suminiai signalo išėjimai – SAT + DVB-T/T2
Ką galima prijungti prie multiswitch?
- du signalo įėjimai iš SAT Quattro keitiklio - vienas DVB-T/T2 antžeminio signalo įėjimas - 32 suminiai signalo išėjimai SAT+DVB-T/T2 PASTABA! Iliustracinė nuotrauka


9/32 multiswitch techninė specifikacija
Įėjimų skaičius: 8 SAT, 1 TER Išėjimų skaičius: 32 Jungtys: F Moteris SAT Dažnių diapazonas: 950-2150MHz TER Dažnių diapazonas: 47-694MHz SAT stiprinimas: -3-6 dB TER stiprinimas: -7-2 dB TER iki SAT izoliacija: 30 dBI SAT į TER izoliacija: 28 dBI poliškumo atskyrimo izoliacija H/V: 25 dB TER išėjimo izoliacija: 22 dBISAT išėjimo izoliacija: 30 dBSAT grąžinimo praradimo įvestis: 10 dBSAT grąžinimo atmetimas: 7 dBTER grąžinimo praradimas: 7 dBTER grįžimas BATBS11 grįžimas 8. išėjimo lygis (IMD3 – 35 dB): 100 dBµVTER išvesties lygis (IM D3 – 60 dB): 83 dBµVII/O varža: 75 Ohm Galia: maks. 18V
