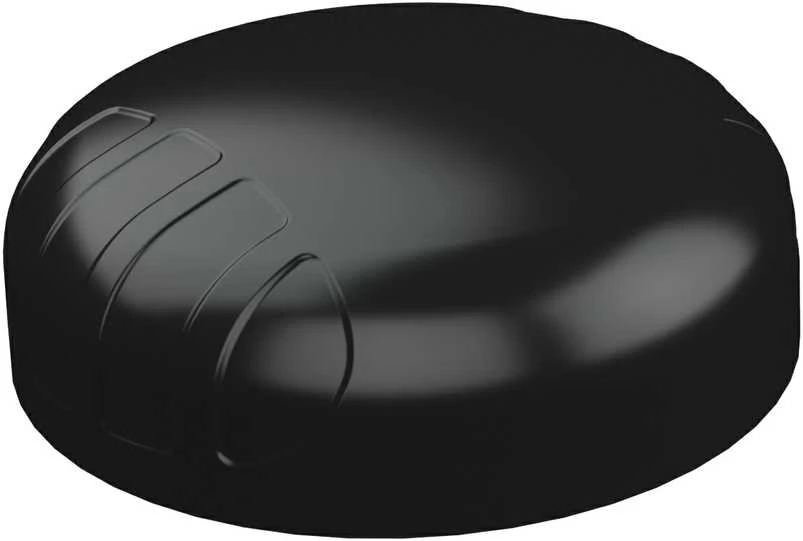

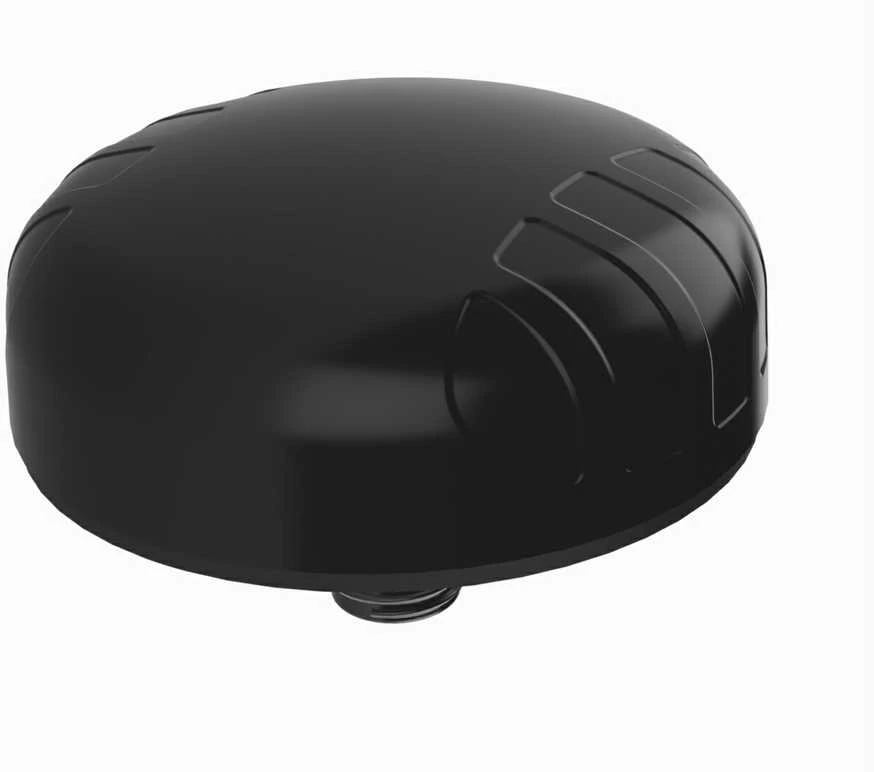

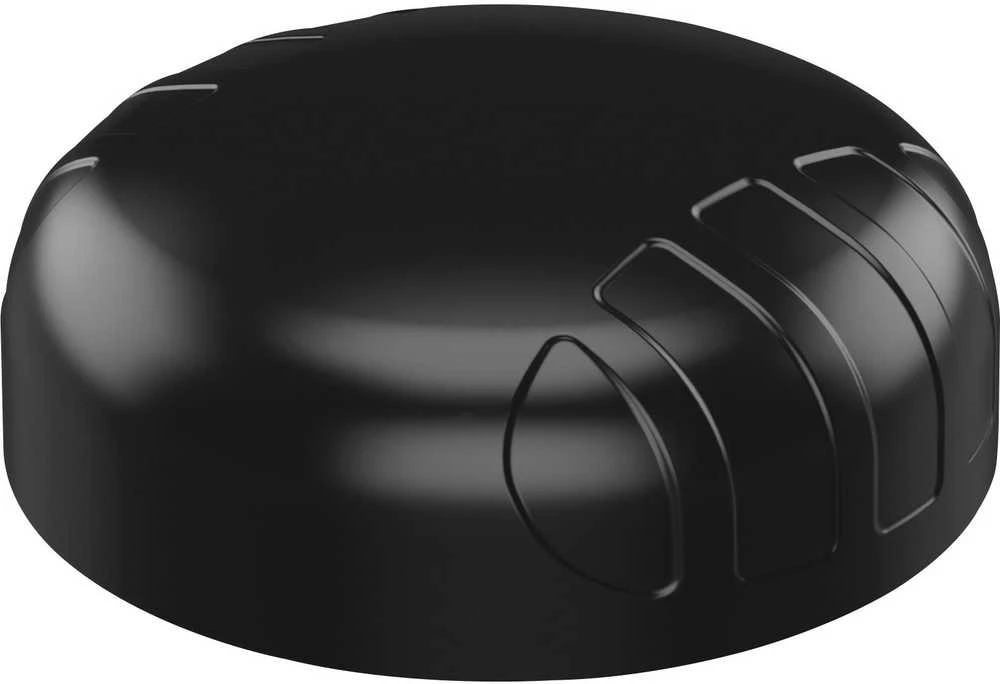

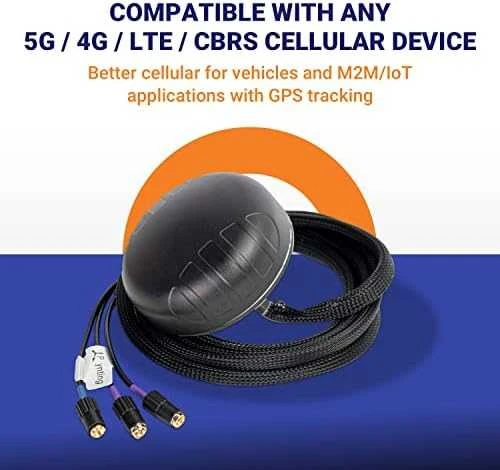

Niskoprofilowa antena dookólna Poynting PUCK-4

„Poynting PUCK-4 2X2 LTE“ (MIMO) 6dBi daugiakryptė panelinė antena GPS/GLONASS 21 dBi

Naujoji „Poynting“ PUCK serija siūlo mažo profilio antenas, skirtas naudoti daiktų internete / M2M, išmaniuosiuose skaitikliuose, išmaniosiose komunalinėse paslaugose, transporte, laivybos ir žemės ūkio srityse. „PUCK-4“ sudaro 3 viename antenų sistema viename korpuse, aprūpinta 2X2 MIMO LTE ir GPS/GLONASS. 2X2 korinio ryšio MIMO antenos (skirtos 2G/3G/4G ryšiams) palaiko 698–3800 MHz dažnius, įskaitant populiariausias tarptautines LTE juostas. Trečioji antena yra didelio našumo aktyvi GPS/GLONASS sistema, veikianti iki -40 °C temperatūroje. Dėl dėmesio šios aukštos kokybės antenos dizainui PUCK lenkia daugelį konkurentų. Visų spinduliuojančių elementų spinduliuotės modeliai užtikrina puikią pusiausvyrą tarp visakryptiškumo, modelių įvairovės ir gero spinduliavimo gebėjimo norimame aukštyje – savybė, kuri dažnai nepastebima tokio mažo dydžio antenose. Nepaisant mažo dydžio, ši antena užtikrina puikų našumą, ypač aukštesnių dažnių juostose, kur našumas yra labai svarbus LTE pralaidumui ir ryšio stabilumui. Ši antena sukurta taip, kad abu LTE prievadai būtų prijungti prie maršrutizatoriaus / įrenginio, kad būtų užtikrintas geriausias našumas. Ištirkite kitus PUCK serijos gaminius, kurie labiau tinka SISO taikymams.

Produkto savybės

- 3 viename didelio našumo daugiadažnė antena

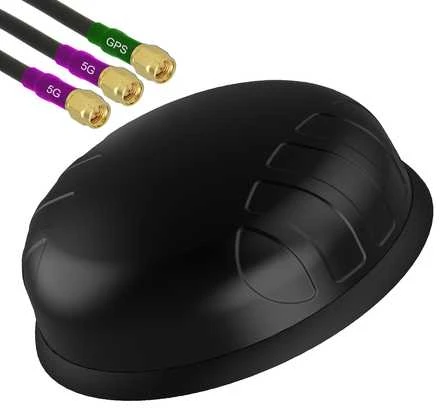

- 2G/3G/4G/LTE ir 5G antena

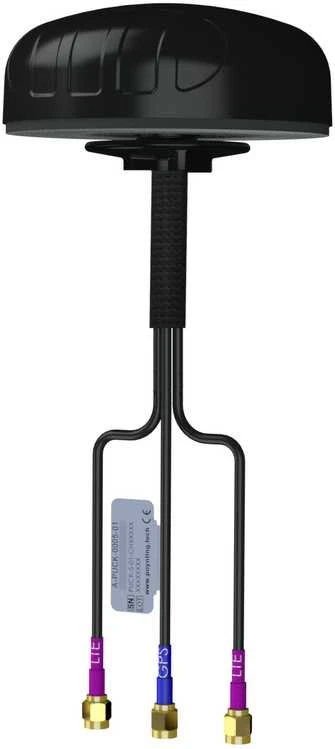

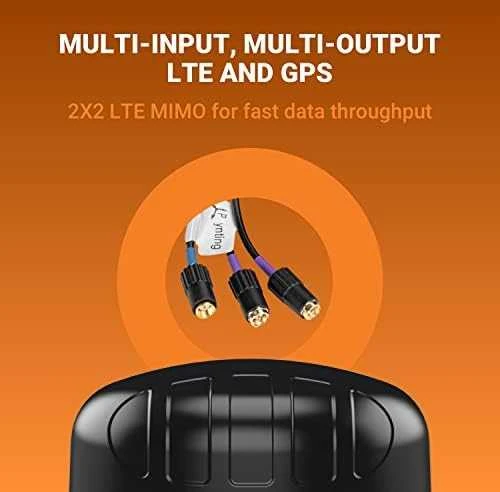

- LTE (2X2 MIMO) ir GPS / GLONASS
- Platus dažnių diapazonas, įskaitant CBRS juostą
- Antena nepriklausoma nuo įžeminimo plokštumos

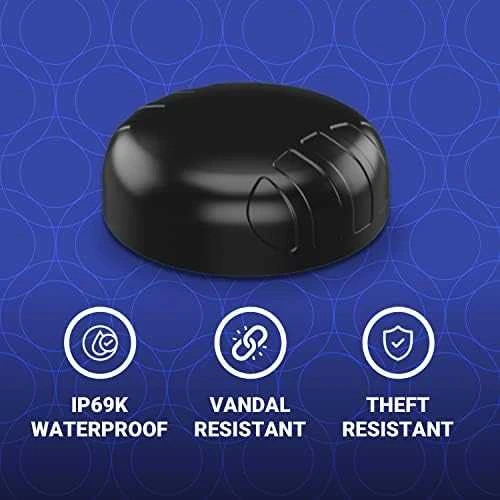

- Tvirtas, nuo vandalizmo ir vandeniui atsparus antenos korpusas (IP 68 klasė)
- Idealiai tinka transporto, jūrų ir daiktų interneto / M2M taikymams
- „Ultra-veZAtile“ tvirtinimo parinktys lengvam montavimui

Antenos taikymas

- Išmanieji įrankiai: išmanusis energijos, dujų ir vandens skaitiklis
- Išmanieji pastatai: klimato kontrolė, prieigos kontrolė, apsauga, drėkinimas
- Pramoninė automatika, robotika ir kitos M2M sistemos
- Skaitmeninė reklama
- Sandėliai ir logistikos sistemos
- Transportas (autobusai, komunalinės paslaugos ir visuomenės saugumas)
- Kasybos transporto priemonių ir mašinų ryšys, telemetrija ir automatizavimas (M2M ir daiktų internetas)
-Žemės ūkio technika

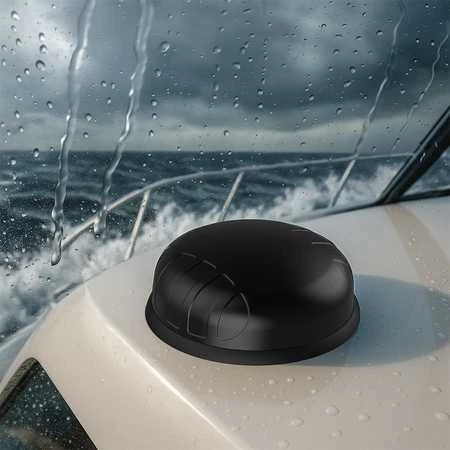

- Jūrų: maži laivai, jachtos prie pakrančių ar vidaus vandenų

Antenos našumo grafikai

Įtampos bangos santykis (VSWR)*

VSWR yra radijo dažnių energijos perdavimo iš maitinimo šaltinio per perdavimo liniją į apkrovą efektyvumo matas.
Idealioje sistemoje perduodama 100 % energijos, o tai atitinka 1:1 VSWR. PUCK-4 užtikrina puikų našumą visuose dažnių diapazonuose, o VSWR yra 2,5:1 arba geresnis 85 % dažnių diapazonuose.

Stiprinimas dBi

6 dBi yra didžiausias stiprinimas visose 698–3800 MHz dažnių juostose
- Stiprinimas esant 698–960 MHz: -1 dBi
- Stiprinimas esant 1710–2700 MHz: 6 dBi
- Stiprinimas esant 3400–3800 MHz dažniui: 6 dBi

Spinduliuotės modeliai

Plačiajuosčio ryšio antenos PUCK-4 pristatymas (vaizdo įrašas)

nuoroda: https://youtu.be/wQ7WTtjMNPM

Nuorodos į kitus vaizdo įrašus apie PUCK-2:
Išpakavimas - https://youtu.be/AfL5b7pRWbk
PUCK aukštos įtampos bandymas - https://youtu.be/A-3FVcQjK-I
PUCK vėjo tunelio bandymas - https://youtu.be/Yga3oqAGly0
Ištvermės testas - https://youtu.be/MS_gkMZ26tE
4x4 MIMO sprendimų kūrimas - https://youtu.be/YsRRjBAfX4k

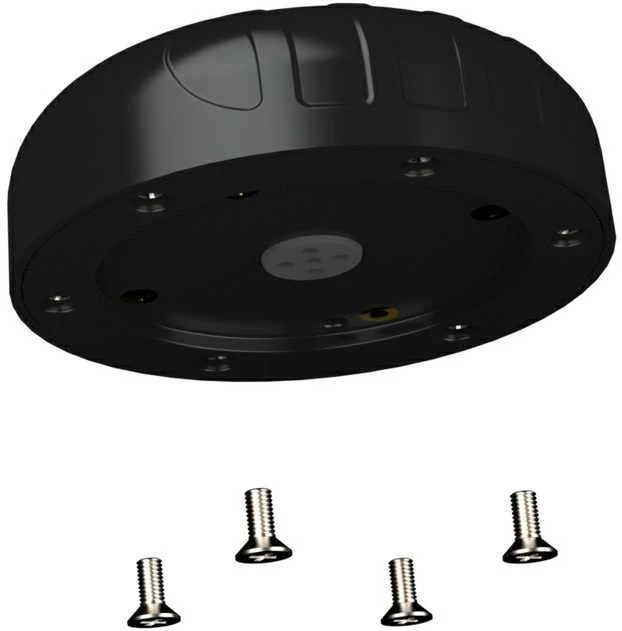

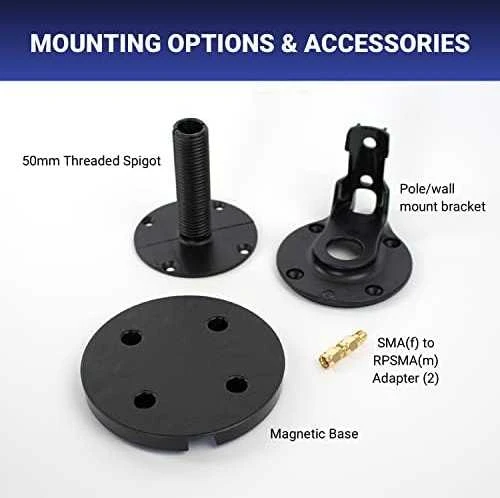

Daug montavimo variantų

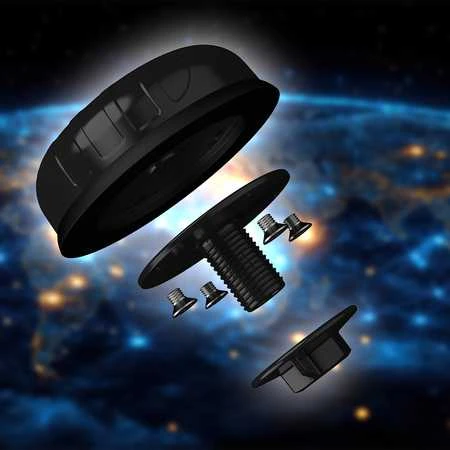

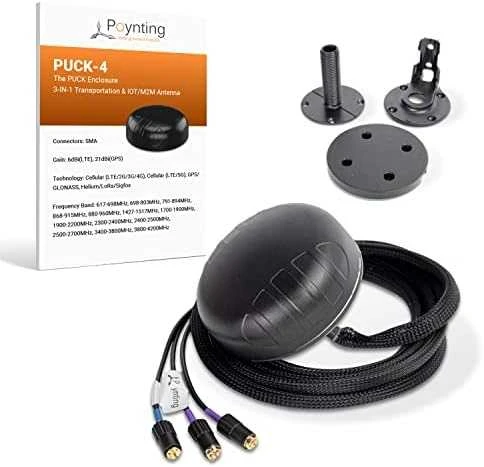

Naujoji „Poynting“ PUCK antenų serija užtikrina paprastą montavimą ir kelias tvirtinimo galimybes. Į tai standartiškai įeina:
- Montuojamas ant čiaupo – pridedami du skirtingi ilgiai (40 mm ir 80 mm)
- Vertikalus tvirtinimas prie stulpų (vidinis ir išorinis tvirtinimas mažesniems ir didesniems stulpams)
- Horizontalus tvirtinimas prie stulpų (pvz., jūriniai bėgiai)

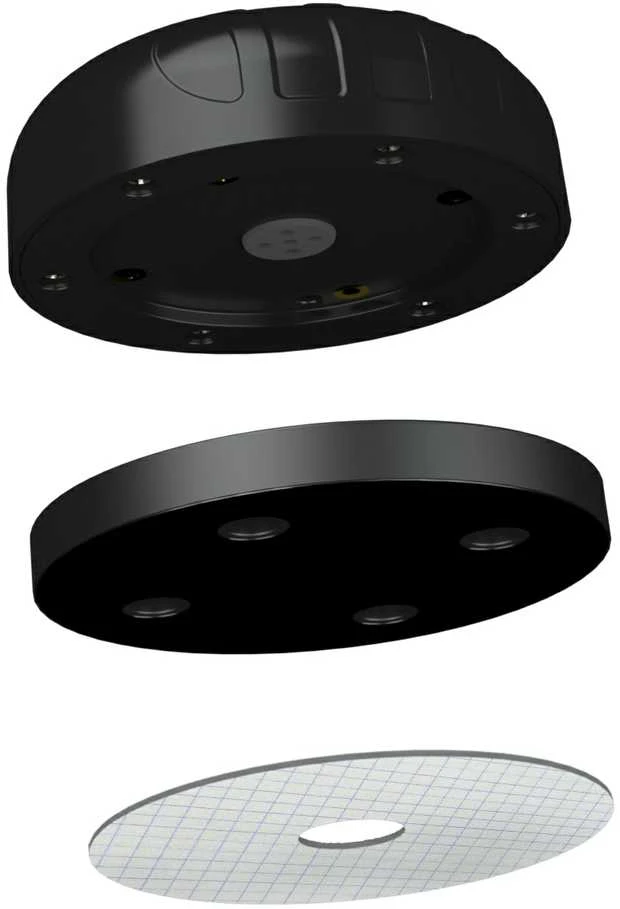

- Magnetinis laikiklis
- Paviršinis tvirtinimas (dvipusė lipni juosta)

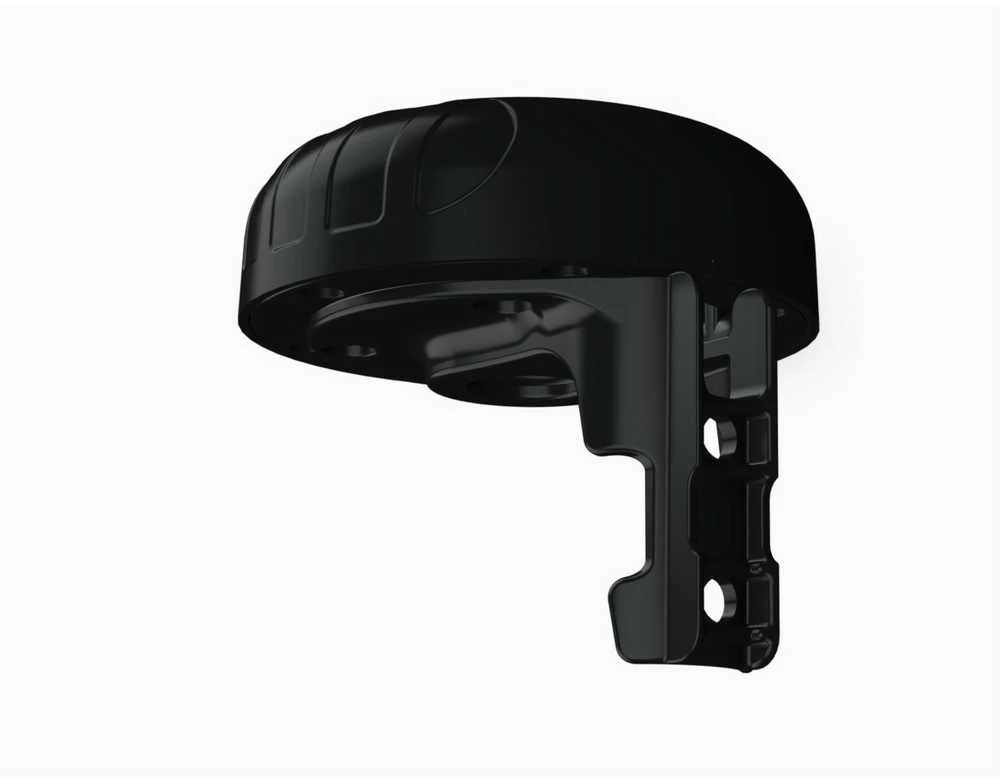

- Sieninis laikiklis

Pagrindinės techninės savybės:

Techninė specifikacija

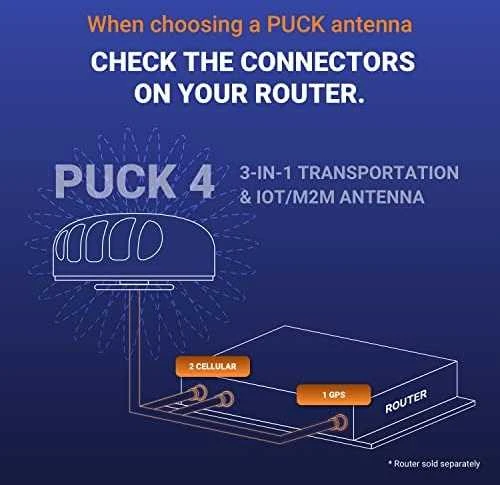

Norėdami peržiūrėti visą antenos techninę dokumentaciją, spustelėkite čia .
