MSI PRO B840-S EVO WIFI6E

„PRO B840-S EVO WIFI6E“ pagrindinė plokštė pasižymi paprastu dizainu ir harmoninga spalvų gama, kuri puikiai dera prie juodų kompiuterių. Ji aprūpinta daugybe išskirtinių MSI funkcijų, įskaitant „Wi-Fi 6E“ su EZ antena, 2.5G LAN ir PCIe 4.0 M.2 su M.2 Shield Frozr. Plokštė yra visiškai paruošta AMD Ryzen 9000 serijos procesoriams.

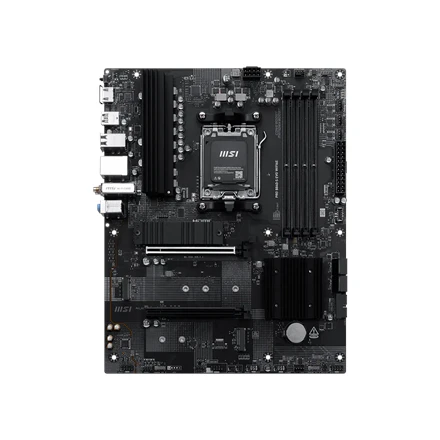

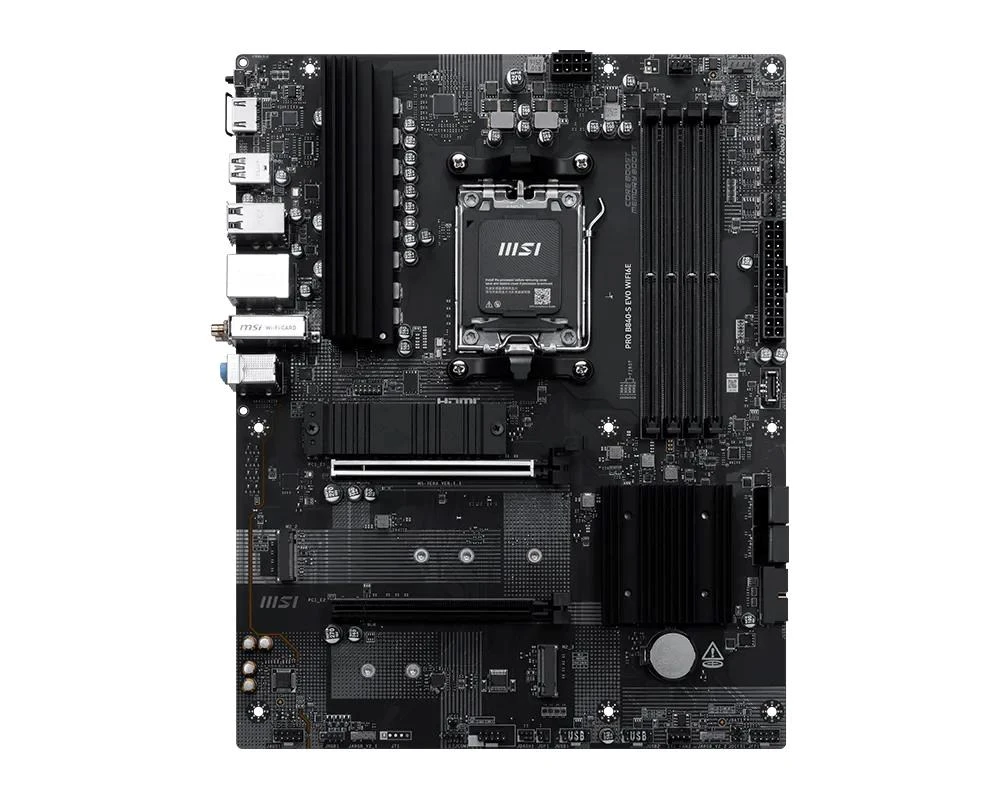

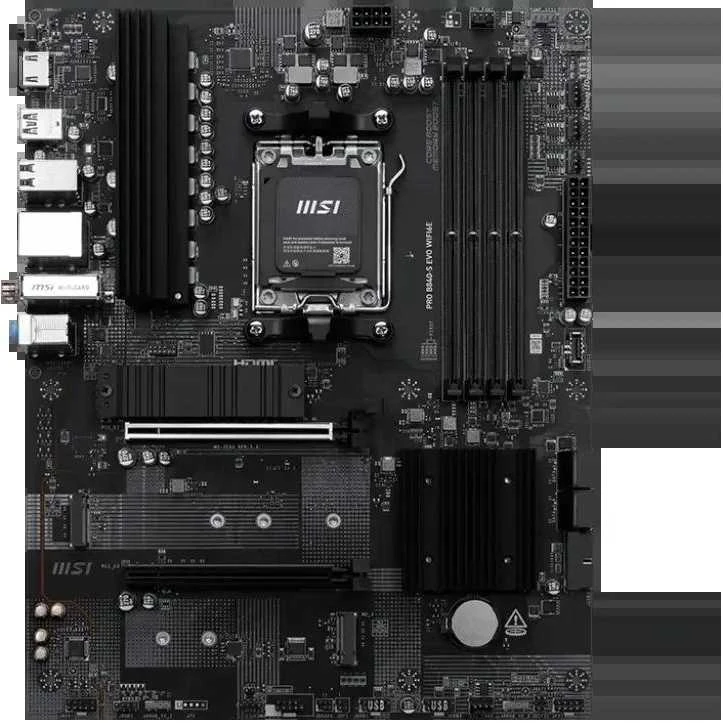

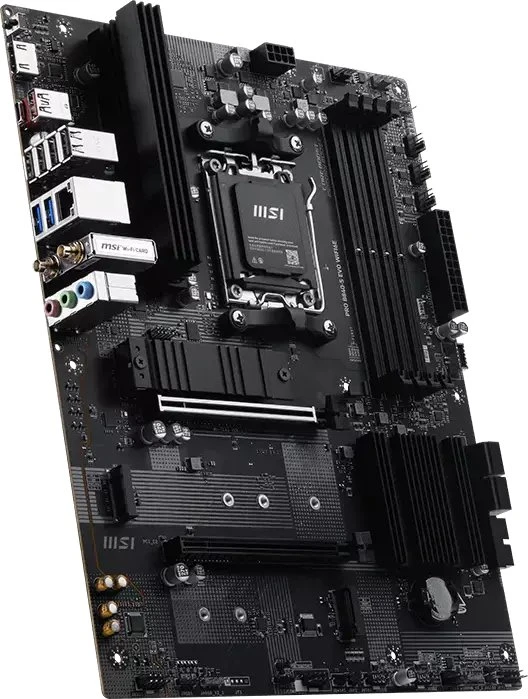

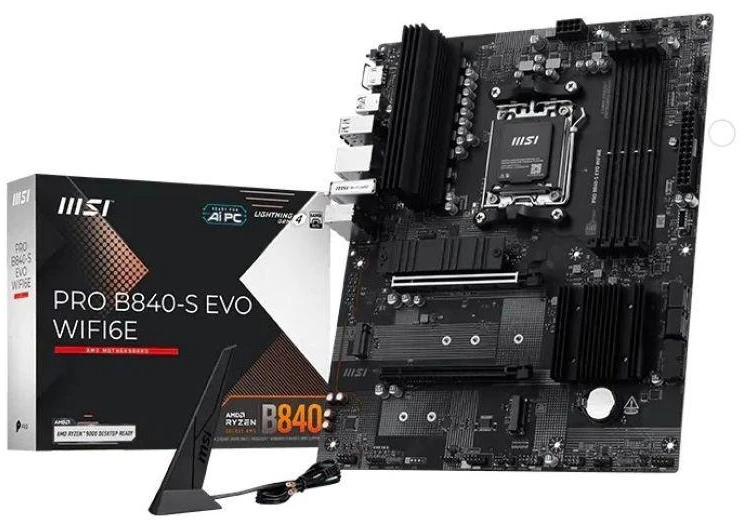

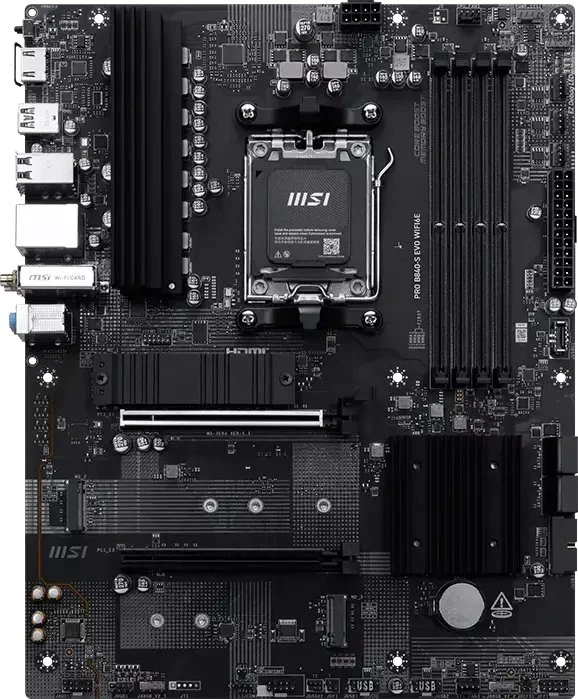

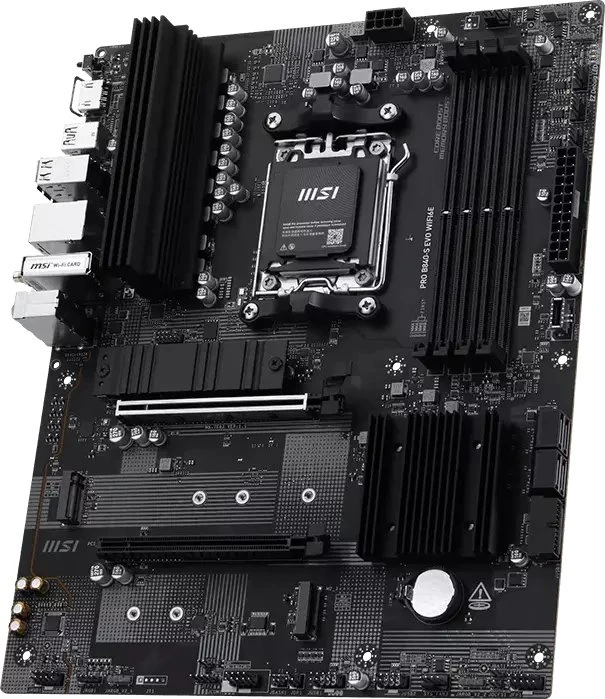

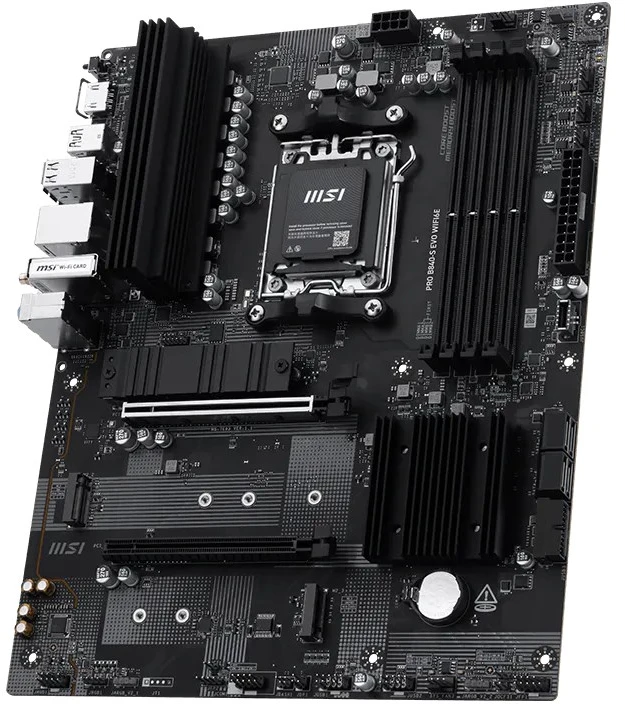

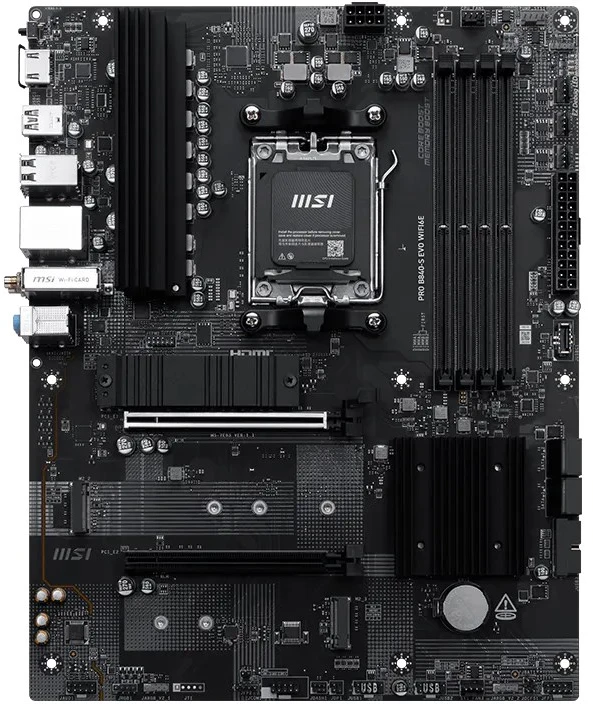

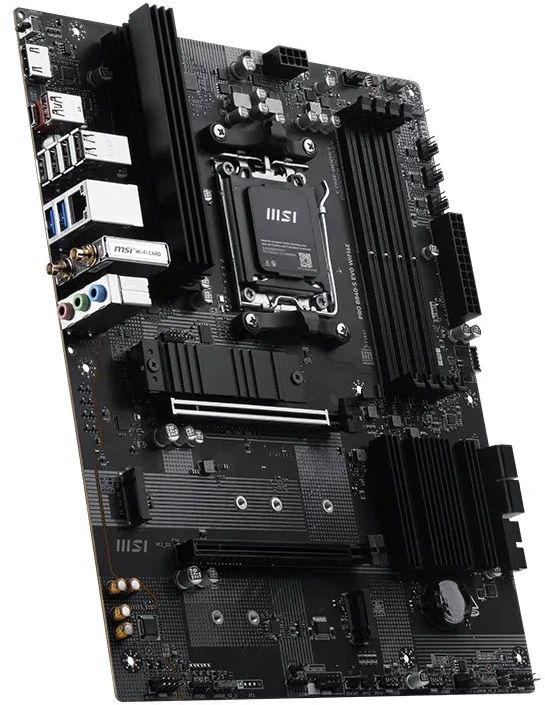

Pagrindinė plokštė PRO B840-S EVO WIFI6E | MSI procesorių šeima AMD | Procesoriaus lizdas AM5 | Palaikomos standžiojo disko sąsajos SATA, M.2 | SATA jungčių skaičius 4 aprašymas - Prekės nuotrauka

Lustų rinkinys

AMD B840

CPU

Palaiko AMD Ryzen™ 9000/8000/7000 serijos stalinių kompiuterių procesorius
Lizdas AM5

Atmintis

4x DDR5 UDIMM, maksimali atminties talpa 256 GB
Atminties palaikymas: DDR5 8000–5600 (OC) MT/s / 5600–4800 (JEDEC) MT/s
„Ryzen™ 9000“ serijos procesorių maksimalus spartinimo dažnis:
• 1DPC 1R maksimalus greitis iki 8000+ MT/s
• 1DPC 2R maksimalus greitis iki 6400+ MT/s
• 2DPC 1R maksimalus greitis iki 6400+ MT/s
• 2DPC 2R maksimalus greitis iki 5600+ MT/s
Palaiko AMD POR ir JEDEC greičius
Palaiko atminties spartinimą ir AMD EXPOTM
Palaiko dviejų kanalų režimą
Palaiko ne ECC, nebuferinę atmintį
Palaiko tik CUDIMM, laikrodžio tvarkyklės apėjimo režimą*
* CUDIMM palaikymas ir POR įkrovos dažnis gali skirtis priklausomai nuo procesoriaus serijos, o po įkrovos galimas rankinis spartinimas. Kai kurie procesoriai gali nepavykti paleisti, tačiau būsimi BIOS atnaujinimai pagerins suderinamumą.
• Šios pagrindinės plokštės DIMM lizdai turi tik vienpusius skląsčius.
• Atminties suderinamumas ir palaikomi greičiai gali skirtis priklausomai nuo procesoriaus ir atminties konfigūracijos. Išsamesnės informacijos ieškokite atminties suderinamumo sąraše, esančiame produkto palaikymo puslapyje, arba apsilankykite https://www.msi.com/support/.

Grafika

1 HDMI™ jungtis
Palaiko HDMI™ 2.1, maksimali 4K 60Hz* raiška
*Galima tik procesoriuose su integruota grafika. Grafikos specifikacijos gali skirtis priklausomai nuo įdiegto procesoriaus.

Išplėtimo lizdai

2 PCI-E x16 lizdai
PCI_E1 kartos PCIe 4.0 palaiko iki x16 (iš procesoriaus)
PCI_E2 kartos PCIe 3.0 palaiko iki x4 (iš mikroschemų rinkinio)
PCI_E1 lizdas
• Palaiko PCIe 4.0 x16 (skirta „Ryzen™ 9000/7000“ serijos procesoriams)
• Palaiko PCIe 4.0 x8 (skirta „Ryzen™ 8700/8600/8400“ serijos procesoriams)
• Palaiko PCIe 4.0 x4 (skirta „Ryzen™ 8500/8300“ serijos procesoriams)

Garsas

Realtek ALC897
7.1 kanalo didelės raiškos garsas

Sandėliavimas

3x M.2
M.2_1 šaltinis (iš procesoriaus) palaiko iki PCIe 4.0 x4, palaiko 2280/2260 įrenginius
M.2_2 šaltinis (iš procesoriaus) palaiko iki PCIe 4.0 x4, palaiko 22110/2280/2260 įrenginius
M.2_3 šaltinis (iš mikroschemų rinkinio) palaiko iki PCIe 3.0 x4, palaiko 2280/2260 įrenginius
4x SATA 6G
M2_2 lizdas
• Palaiko iki PCIe 4.0 x4 (skirta „Ryzen™ 9000/7000“ serijos procesoriams)
• Palaiko iki PCIe 3.0 x4 (skirta „Ryzen™ 8000“ serijos procesoriams)
• Palaiko iki PCIe 3.0 x2 (skirta „Ryzen™ 8500/8300“ serijos procesoriams)
*Informaciją apie M.2 SSD radiatoriaus apribojimus žr. vadove.

RAID

Palaiko RAID 0, RAID 1 ir RAID 10 SATA atminties įrenginiams
Palaiko RAID 0 ir RAID 1 M.2 NVMe atminties įrenginiams

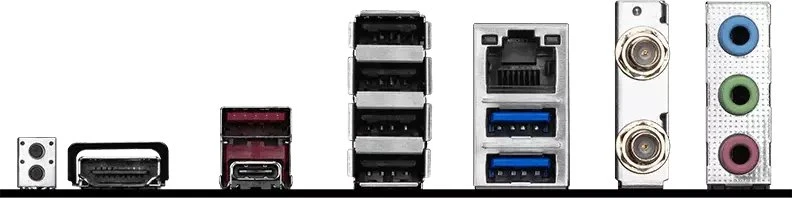

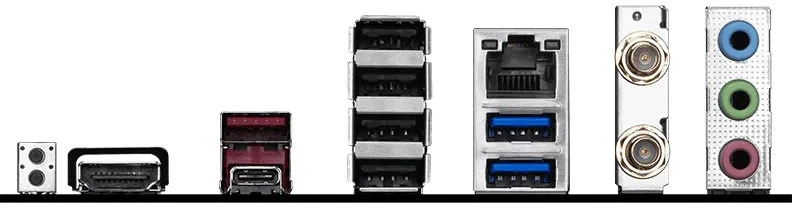

USB

4 USB 2.0 (gale)
4 USB 2.0 (priekyje)
2x USB 5Gbps A tipo (gale)
2x USB 5Gbps A tipo (priekyje)
1x USB 5Gbps Type-C (priekyje)
1 x USB 10 Gbps A tipo (gale)
1 x USB 10 Gbps C tipo (gale)

GALVOS

Realtek 8125D 2.5G LAN

Vidinės įvesties/išvesties jungtys

1x maitinimo jungtis (ATX_PWR)
1x maitinimo jungtis (CPU_PWR)
1x procesoriaus ventiliatorius
1x Kombinuotas ventiliatorius (Pump_Sys ventiliatorius)
4x sistemos ventiliatoriai
2x priekinis skydelis (JFP)
1x važiuoklės įsilaužimas (JCI)
1x priekinis garsas (JAUD)
1x COM prievadas (JCOM)
1x derinimo valdiklio jungtis (JDASH)
3x adresuojamos V2 RGB LED jungtys (JARGB_V2)
1x RGB LED jungtis (JRGB)
1x TPM kontaktų antgalis (palaiko TPM 2.0)
4 USB 2.0 prievadai
2 USB 5 Gbps A tipo prievadai
1x USB 5Gbps C tipo prievadas

Belaidžio ryšio modulis

„Wi-Fi 6E“
Belaidis modulis yra iš anksto įdiegtas M.2 (Key-E) lizde
Palaiko MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (160 MHz) iki 2,4 Gbps
Palaiko 802.11 a/ b/ g/ n/ ac/ ax
Palaiko „Bluetooth 5.3**“, FIPS, FISMA
* „Wi-Fi 6E 6GHz“ gali priklausyti nuo kiekvienos šalies reglamentų ir bus paruoštas „Windows 10“ 21H1 versijoje ir „Windows 11“.
**„Bluetooth“ versija gali būti atnaujinta, išsamesnės informacijos ieškokite „Wi-Fi“ lustų rinkinio tiekėjo svetainėje.

LED FUNKCIJA

4x EZ Debug šviesos diodai
1x EZ atminties aptikimo LED indikatorius

Operacinė sistema

„Windows 11“ 64 bitų palaikymas

Formos faktorius

ATX
243,84 mm x 304,8 mm
