Pagrindinė plokštė Pamatplāksne ASRock ASRock X870E Challenger WiFi Baltas AM5 ATX HDMI/USB-C D

Unikali savybė

Puikus produktyvumas
- PCIe Gen5 (grafika, M.2)
Dviejų kanalų DDR5
- USB4 C tipo prievadai (40 Gb/s)
Patvarumas kaip uola
- Serverio klasės mažo nuostolio PCB
- 20+2+1 maitinimo fazė, 110A SPS, skirtas „VCore+SOC“ su padidintu radiatoriaus šarvais
- Lankstus integruotas įvesties/išvesties skydas itin sparčiam žaidimui
- 5G LAN, 802.11be „Wi-Fi 7“ modulis
- „ASRock Lightning“ žaidimų prievadai
EZ atnaujinimas
- BIOS atkūrimo mygtukas
- ASRock automatinio tvarkyklių diegimo programa
EZ trikčių šalinimo įrankis
- ASRock posto būsenos tikrintuvas

CPU

- Palaiko AMD Socket AM5 Ryzen™ 9000, 8000 ir 7000 serijos procesorius*
*Išplėtimo lizdų prieinamumas gali skirtis priklausomai nuo procesoriaus. Išsamesnės informacijos ieškokite PCIe/M.2 pralaidumo lentelėje.

Lustų rinkinys

- AMD X870E

Atmintis

Dviejų kanalų DDR5 atminties technologija
- 4 x DDR5 DIMM išplėtimo lizdai
- Palaiko DDR5 ECC/ne ECC, nebuferinę atmintį iki 8200+ (OC)*
- Maksimali sistemos atminties talpa: 256 GB
- Palaiko „Extreme Memory Profile“ (XMP) ir „EXTended Profiles for Overclocking“ (EXPO) atminties modulius
*Daugiau informacijos rasite ASRock svetainėje esančiame atminties palaikymo sąraše.

BIOS

- 512 MB AMI UEFI teisinė BIOS su grafinės sąsajos palaikymu

Grafika

Integruota AMD RDNA™ grafika (tikrasis palaikymas gali skirtis priklausomai nuo procesoriaus)
- 1 x HDMI 2.1, suderinama su TMDS/FRL 8G, palaiko HDR, HDCP 2.3 ir maksimalią skiriamąją gebą iki 4K 120Hz
- 2 x USB4, palaikantys HDCP 2.3 ir maksimalią skiriamąją gebą iki 8K 30Hz*
*Per USB4 prievadus galima rodyti tik procesoriaus integruotąją grafiką. Jei norite rodyti vaizdą C tipo monitoriuje, naudokite AM5 Ryzen™ 9000, 8000 ir 7000 procesorius su integruota grafika.

Garsas

- 7.1 kanalo HD garsas su turinio apsauga (Realtek ALC4082 garso kodekas)
- Atskiri PCB sluoksniai R/L garso kanalui
- „Nahimic Audio“

LAN

- 5 gigabitų LAN 10/100/1000/2500/5000 Mb/s
- Realtek RTL8126

Belaidžio ryšio modulis

- 802.11be 2x2 „Wi-Fi 7“ modulis
- Palaiko IEEE 802.11a/b/g/n/ac/ax/be
- Palaiko 2,4 GHz / 5 GHz / 6 GHz dažnių juostą*
- Palaiko 160 MHz kanalo pralaidumą su 6 GHz dažnių juosta*
- 2 antenos, palaikančios 2 (siuntimo) x 2 (priėmimo) įvairovės technologiją
- Palaiko „Bluetooth 5.4“
- Palaiko MU-MIMO
*„Wi-Fi 7“ modulį palaiko tik „Microsoft Windows 11“. „Windows 10“ skirtos tvarkyklės nėra. 6 GHz dažnių juostos prieinamumas priklausys nuo skirtingos kiekvienos šalies ir regiono reguliavimo būsenos. Ji bus aktyvuota (palaikomose šalyse) per „Windows Update“ ir programinės įrangos atnaujinimus, kai tik jie bus prieinami.

Išplėtimo lizdai

CPU:
- 1 x PCIe 5.0 x16 lizdas (PCIE1), palaiko x16 režimą*
Lustų rinkinys:
- 1 x PCIe 3.0 x1 lizdas (PCIE2), palaiko x1 režimą*
- 1 x PCIe 3.0 x16 lizdas (PCIE3), palaiko x2 režimą*
- 1 x vertikalus M.2 lizdas (E raktas), palaiko 2230 tipo WiFi/BT PCIe WiFi modulį
*PCIE1 veiks su 9000 ir 7000 serijos procesoriais – „Gen5x16“, su 8000 („Phoenix 1“) serijos procesoriais – „Gen4x8“, o su 8000 („Phoenix 2“) serijos procesoriais – „Gen4x4“.
Palaiko NVMe SSD kaip įkrovos diskus

Sandėliavimas

CPU:
- 1 x „Blazing M.2“ lizdas (M2_1, M raktas), palaiko 2280 tipo PCIe Gen5x4 (128 Gb/s) režimą*
Lustų rinkinys:
- 1 x „Hyper M.2“ lizdas (M2_2, M raktas), palaiko 2280 tipo PCIe Gen4x4 (64 Gb/s) režimą*
- 1 x „Hyper M.2“ lizdas (M2_3, M raktas), palaiko 2280 tipo PCIe Gen4x4 (64 Gb/s) režimą*
- 1 x „Hyper M.2“ lizdas (M2_4, M raktas), palaiko 2280 tipo PCIe Gen4x4 (64 Gb/s) režimą*
- 2 x SATA3 6.0 Gb/s vidinės įvesties/išvesties jungtys
*Palaiko NVMe SSD kaip įkrovos diskus
M2_1 yra pirmasis M.2 diegimo prioritetas.
M2_1 veiks „Gen5x4“ režimu su 9000 ir 7000 serijos procesoriais, o „Gen4x4“ režimu – su 8000 („Phoenix 1“ ir „Phoenix 2“) serijos procesoriais.

RAID

- Palaiko RAID 0 ir RAID 1 SATA atminties įrenginiams
- Palaiko RAID 0, RAID 1 ir RAID 10, skirtus M.2 NVMe atminties įrenginiams

USB

CPU:
- 2 x USB4 Type-C (gale)
- 2 x USB 3.2 Gen2 Type-A (gale (USB32_1 ir USB32_7))
Lustų rinkinys:
- 1 x USB 3.2 Gen2x2 Type-C (priekyje)
- 3 x USB 3.2 Gen2 Type-A (gale (USB32_2 ir USB32_56))
- 7 x USB 3.2 Gen1 Type-A (3 gale, 4 priekyje)
- 6 x USB 2.0 (2 gale, 4 priekyje)
*Visi USB prievadai palaiko ESD apsaugą

Vidinės įvesties/išvesties jungtys

- 1 x Maitinimo LED ir garsiakalbio antgalis
- 1 x RGB LED antraštė*
- 3 x adresuojami LED antraštės**
- 2 x CPU ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 3 x korpuso ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 1 x AIO siurblio ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 1 x Vandens siurblio ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 1 x 24 kontaktų ATX maitinimo vidinės įvesties/išvesties jungtys (didelio tankio maitinimo vidinės įvesties/išvesties jungtys)
- 2 x 8 kontaktų 12 V maitinimo vidinės įvesties/išvesties jungtys (didelio tankio maitinimo vidinės įvesties/išvesties jungtys)
- 1 x Priekinio skydelio garso vidinės įvesties/išvesties jungtys
- 2 x USB 2.0 jungtys (palaiko 4 USB 2.0 prievadus)
- 2 x USB 3.2 Gen1 antraštės (palaiko 4 USB 3.2 Gen1 prievadus)
- 1 x Priekinio skydelio C tipo USB 3.2 Gen2x2 antraštė (20 Gb/s)
*Palaiko iki 12 V / 3 A, 36 W LED juostelę
**Palaiko iki 5 V / 3 A, 15 W LED juostelę**
***CPU_FAN1 palaiko iki 1 A (12 W) ventiliatoriaus galią.
CPU_FAN2, CHA_FAN1~3, AIO_PUMP ir W_PUMP palaiko iki 3 A (36 W) ventiliatoriaus galią.
CPU_FAN2, CHA_FAN1~3, AIO_PUMP ir W_PUMP gali automatiškai aptikti, ar naudojamas 3, ar 4 kontaktų ventiliatorius.

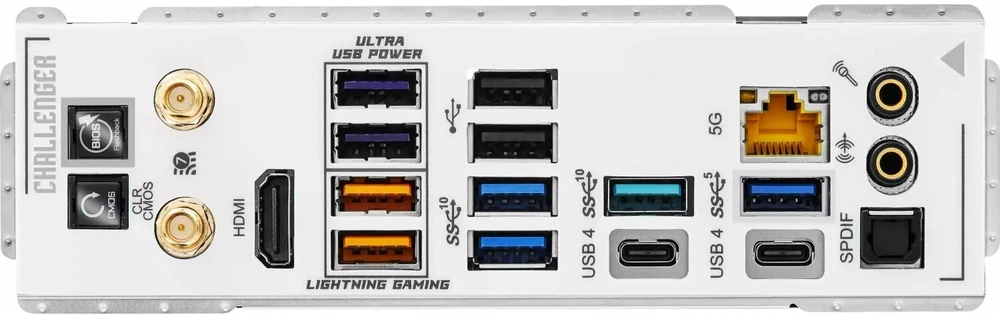

Galinio skydelio įvesties / išvesties prievadai

- 2 antenos prievadai
- 1 x HDMI prievadas
- 1 x optinis SPDIF išvesties prievadas
- 2 x USB4 C tipo prievadai (40 Gb/s)*
- 5 x USB 3.2 Gen2 A tipo prievadai (10 Gb/s) (USB32_12 yra „Lightning“ žaidimų prievadai).
- 3 x USB 3.2 Gen1 A tipo prievadai (USB32_34 palaiko „Ultra USB Power“).**
- 2 USB 2.0 prievadai
- 1 x RJ-45 LAN prievadas
- 1 x CMOS išvalymo mygtukas
- 1 x BIOS atkūrimo mygtukas
- 1 x linijinis išvesties lizdas (auksinis garso lizdas)
- 1 x mikrofono įvesties lizdas (auksinis garso lizdas)
*Palaiko USB PD 3.0 įkrovimą iki 5 V @ 3 A (15 W)
**Įrenginiai, kurių USB 3.2 A tipo galios vardinė vertė viršija 5 V @ 0,9 A (4,5 W), gali suaktyvinti apsaugą nuo viršsrovės (OCP), todėl norint atkurti USB maitinimą, reikės paleisti sistemą iš naujo.**

Programinė įranga ir UEFI

Programinė įranga
- ASRock pagrindinės plokštės įrankis (A-Tuning)
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ režimas
- ASRock Full HD UEFI
- ASRock automatinio tvarkyklių diegimo programa
- ASRock momentinė blykstė
*Šias programas galima atsisiųsti iš „ASRock Live Update“ ir „APP Shop“.

Priedai

- 2 x SATA duomenų kabeliai
- 2 x ASRock WiFi 2.4/5/6 GHz antenos

Formos faktorius

- ATX formos koeficientas: 12,0 colio x 9,6 colio, 30,5 cm x 24,4 cm
- 8 sluoksnių PCB
- 2oz vario PCB

OS

- „Microsoft Windows 10“ 64 bitų / 11 64 bitų

Sertifikatai

- FCC, CE
- ErP/EuP atitikimas reikalavimams (reikalingas ErP/EuP atitikimui tinkamas maitinimo šaltinis)
