1. Kokius procesorius palaiko ši pagrindinė plokštė?

GIGABYTE B650 GAMING X AX V2 pagrindinė plokštė sukurta AMD AM5 lizdui. Ji palaiko naujausias AMD Ryzen 7000, 8000 ir 9000 serijų procesorių kartas. Šis lizdas užtikrina ilgalaikę suderinamumo perspektyvą su būsimais AMD procesoriais, suteikiant galimybę atnaujinti sistemą ateityje.

2. Ar plokštė tinka greitiems DDR5 atminties moduliams?

Taip, ši lenta palaiko aukšto dažnio RAM modulius. Ji turi keturis DDR5 DIMM lizdus, palaikančius atminties dažnį iki 8000 MT/s (OC). Plokštėje aktyvuojant AMD EXPO arba Intel XMP profilį, galima pasiekti maksimalų atminties našumą be rankinių nustatymų.

3. Kiek M.2 SSD diskų galiu prijungti?

Galite įdiegti tris greitus NVMe SSD. Vienas iš M.2 lizdų palaiko naujausią PCIe 5.0 standartą, o du likę – PCIe 4.0. Dviems iš šių jungčių yra numatyti šilumos išsklaidymo radiatoriai, kurie užtikrina stabilų greitųjų diskų veikimą.

4. Kokius belaidžio ryšio standartus ji palaiko?

Plokštė integruoja pažangų ryšio įrenginį. Ji aprūpinta Wi-Fi 6E belaidžiu adapteriu, leidžiančiu naudoti 6 GHz dažnių juostą, ir 2.5 Gb/s greitumo interneto prievadu. Be to, įdiegtas Bluetooth 5.3 modulis užtikrina greitą ir stabilią sujungtį su periferiniais įrenginiais.

5. Kaip veikia EZ-Latch funkcija vaizdo plokštėms?

Tai patogus pagrindinės plokštės spynų mechanizmas. EZ-Latch leidžia vienu judesiu atlaisvinti PCIe x16 lizde įstatytą grafikos plokštę, kai reikia ją išimti. Ši konstrukcija supaprastina komponentų keitimą, ypač erdvėje po didelės aušinimo sistemos.

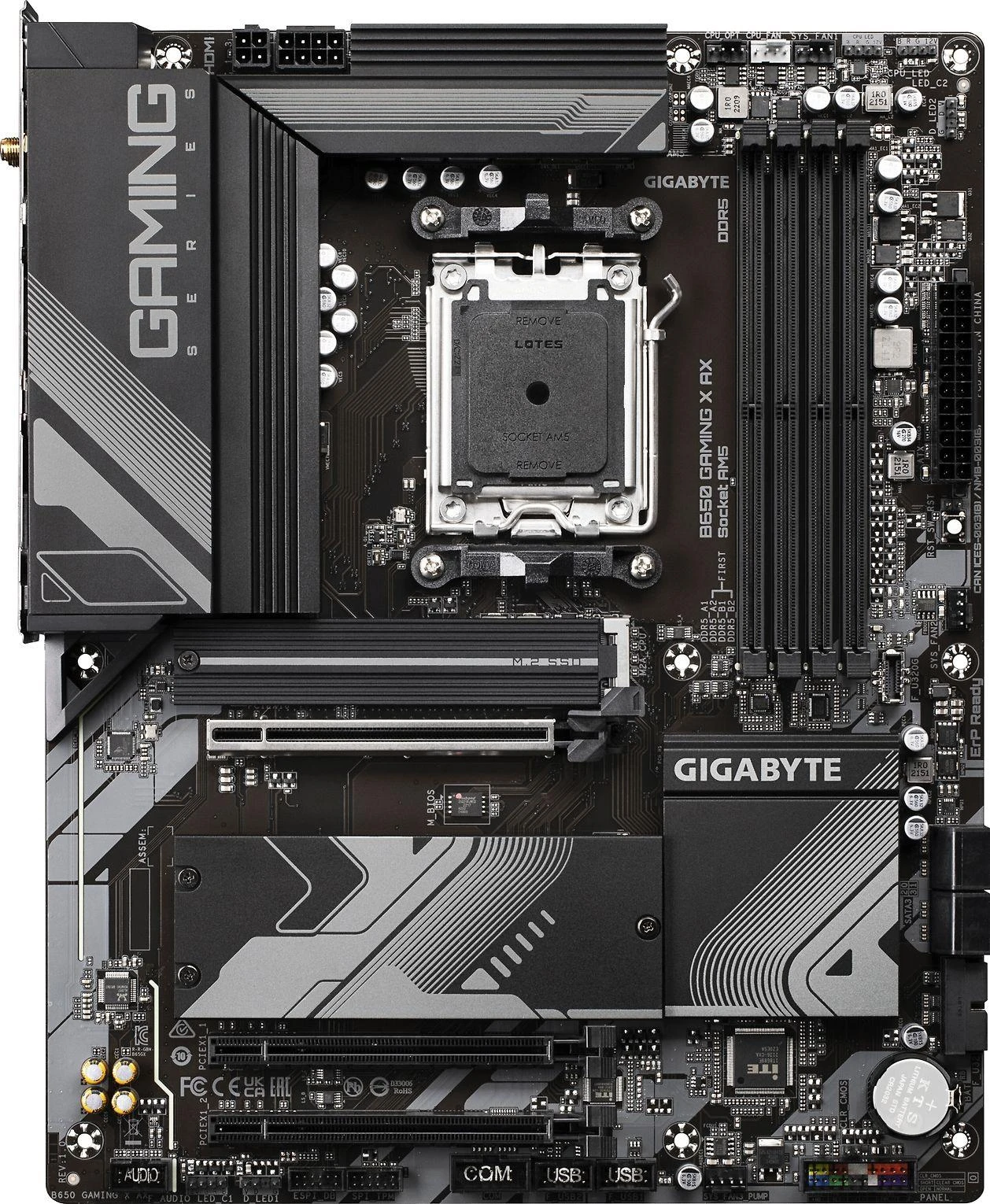

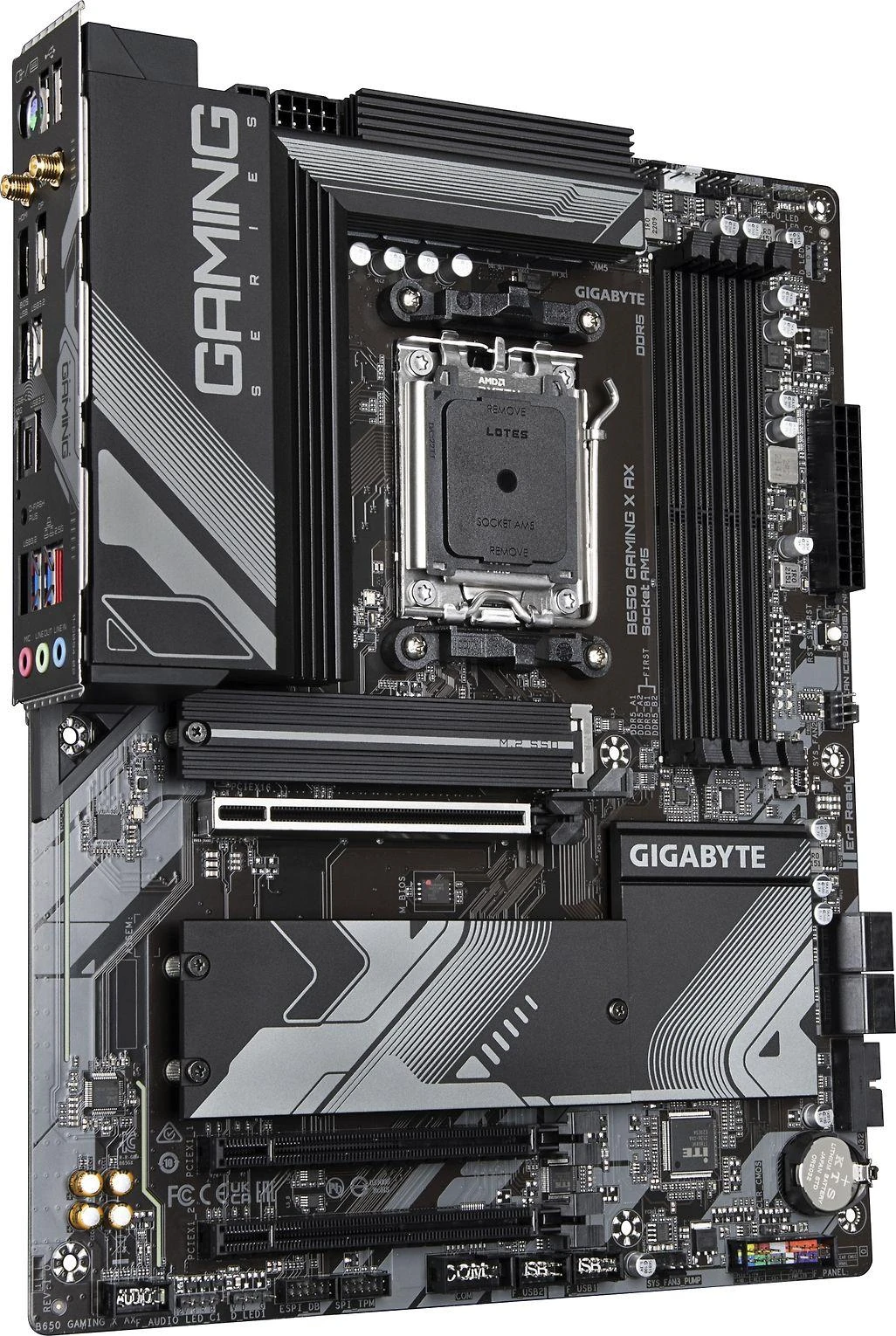

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP, žema kaina

Gigabyte Nešiojami kompiuteriai | Gigabyte Monitoriai | Gigabyte Vaizdo plokštės | Gigabyte Pagrindinės plokštės

Pagrindiniai bruožai

AMD Socket AM5：Palaiko AMD Ryzen™ 7000/ Ryzen™ 8000/ Ryzen™ 9000 serijos procesorius
Neprilygstamas našumas：Tiesioginis 8+2+2+2 fazių skaitmeninis VRM sprendimas
Dviejų kanalų DDR5：4*SMD DIMM su AMD EXPO™ ir Intel® XMP atminties modulių palaikymas
Sparti saugykla：1*PCIe 5.0 x4 + 2*PCIe 4.0 x4 M.2 jungtys
Pažangi šiluminė konstrukcija ir M.2 šiluminė apsauga：užtikrinti VRM maitinimo stabilumą ir 25110 M.2 SSD našumą
EZ-Latch：PCIe x16 lizdas su greito atlaisvinimo konstrukcija
Greiti tinklai：2.5GbE LAN ir Wi-Fi 6E 802.11ax
Išplėstinės jungtys：DP, HDMI, galinis USB-C® 10Gb/s, priekinis USB-C® 20Gb/s
Išmanusis ventiliatorius 6：su keliais temperatūros jutikliais, hibridinėmis ventiliatoriaus jungtimis su FAN STOP funkcija
Q-Flash Plus：Atnaujinanti BIOS neįdiegiant procesoriaus, atminties ir vaizdo plokštės

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

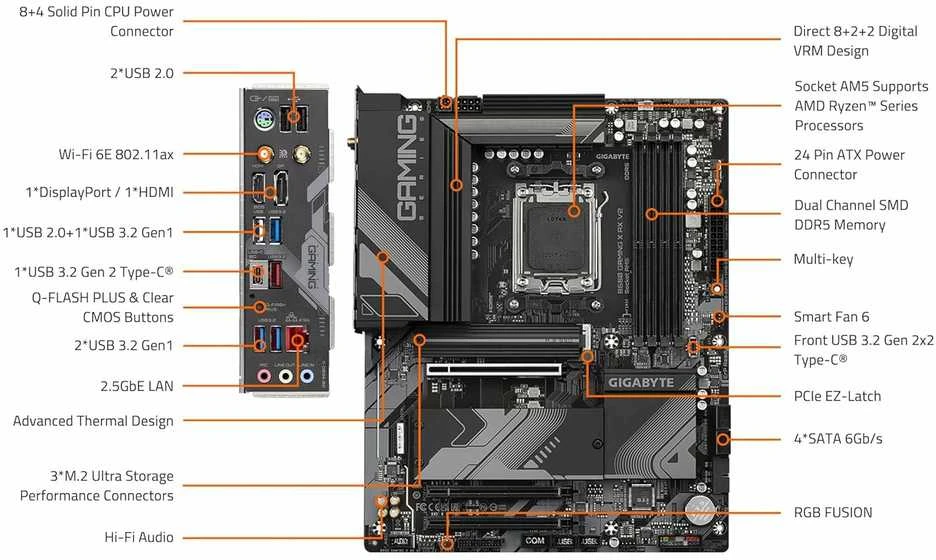

Apžvalga

8+4 viengubo kontakto procesoriaus maitinimo jungtis
Tiesioginis 8+2+2 skaitmeninis VRM dizainas (60 A Dr. MOS, 6 sluoksnių 2X vario PCB, PCIe 5.0 paruoštas vidutinio pralaidumo PCB
Pažangus šiluminis dizainas (visiškai uždengti MOSFET radiatoriai, 5 W/mk šiluminio laidumo padas, integruotas įvesties ir išvesties ekranas)
3*M.2 Ultra Storage Performance jungtys (3*PCIe 4.0 x4 M.2, 2*išplėsti šiluminiai apsaugai)
PCIe EZ-Latch
Dviejų kanalų SMD DDR5 atmintis
Socket AM5 palaiko AMD Ryzen™ serijos procesorius
Išmanusis ventiliatorius 6 (5*PWM/DC ventiliatoriaus jungtis, dviejų ventiliatorių kreivių režimas)
Kelių klavišų (BIOS nustatytos kelios funkcijos, iš naujo nustatyti / RGB jungiklis / nukreipti į BIOS / saugusis režimas)
2*USB 2.0
1*DisplayPort / 1*HDMI
1*USB 2.0+1*USB 3.2 Gen1
1*USB 3.2 Gen 2 Type-C®
Q-FLASH PLUS ir „Clear CMOS“ mygtukai
2*USB 3.2 Gen1
2,5GbE LAN
Hi-Fi garsas (8 kanalų HD garsas, garso apsauga nuo triukšmo, aukštos klasės garso kondensatorius)
Priekinis USB 3.2 Gen 2x2 Type-C®
4*SATA 6Gb/s
RGB FUSION (2*Adresuojamoji LED jungtis, 3*RGB LED jungtis)
24 kontaktų ATX maitinimo jungtis
Wi-Fi 6E 802.11ax

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

Skaitmeninis VRM dizainas
8+2+2+2 fazių skaitmeninis VRM sprendimas

GIGABYTE UD serijos pagrindinėse plokštėse naudojamas 8+2+2 fazių skaitmeninis PWM dizainas, skirtas naujos kartos AMD procesoriams, užtikrinantis neįtikėtiną tikslumą ir didesnį našumą tiekiant maitinimą, daugiausiai energijos ir energijos reikalaujantiems, pagrindinės plokštės komponentams.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

EXPO ir XMP palaikymas

DDR5 EXPO ir XMP spartumas iki 8000 ir daugiau*

GIGABYTE siūlo išbandytą ir patikrintą platformą, kurioje atminties spartinimo galimybės siekia iki 8000 ir daugiau. Viskas, ką vartotojams reikia padaryti, kad pasiektų šį ekstremalų atminties našumo padidėjimą, tai užtikrinti, kad jų DDR5 atminties moduliai turi AMD EXPO™/„Intel® XMP“ palaikymo funkciją, o EXPO/XMP funkcija yra aktyvuota ir įjungta jų GIGABYTE pagrindinėje plokštėje.

EXPO/XMP profilių palaikymas gali skirtis priklausomai nuo atminties modulių.
Produkto funkcijos gali skirtis priklausomai nuo modelio.

DDR5

Saugus režimas
MB užtikrina fiksuotą 5 V įtampą DDR5 atminčiai, o integruotas PMIC išveda užrakintą 1,1 V įtampą į atminties IC.

    - Išskirtinė GIGABYTE schema atrakina „Native DDR5“ DDR5 įtampos valdymą
    - Transformuoja „Native DDR5“ atminties modulį į „Overclocked DDR5“ atmintį
    - Padidina DDR5 atminties spartinimo našumą ir galimybes
    - Palaiko visus PMIC gamintojus, kad būtų užtikrintas maksimalus suderinamumas

Atminties spartinimo galimybės priklauso nuo naudotojų aparatinės įrangos konfigūracijos

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

Išskirtinis DDR5 grandinės dizainas

Programuojamas režimas
Dizainas įgalina DDR5 PMIC saugųjį režimą į programuojamąjį režimą ir valdo DDR5 įtampą plačiu diapazonu.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

Ekranuotas atminties maršrutizavimas

Visi atminties maršrutai yra po PCB vidiniu sluoksniu, kad būtų apsaugoti nuo išorinių trikdžių.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

EXPO ir XMP dvigubas palaikymas

GIGABYTE AM5 MB palaiko tiek AMD EXPO™, tiek „Intel® XMP“ spartinimo atminties modulius, kad būtų maksimaliai suderinami. MB automatiškai aptinka abiejų profilių formatą SPD, naudotojai gali pasirinkti įjungti vieną iš profilių iš BIOS meniu ir lengvai pasiekti padidinto spartinimo atminties našumą.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

DDR5 automatinis stiprintuvas

Vienu spustelėjimu automatiškai padidinkite DDR5 dažnį iki 5000 MHz, kai sistema yra labai apkrauta.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

AMD EXPO™ ir „Intel® XMP 3.0“ naudotojo profilis

- SPD iš naujo apibrėžti duomenų bazes
- Našumo modeliavimas
- Įrašyti / įkelti profilį
- Užblokuoti našumą
- Profilio išvalymas

Apibrėžkite ir sukurkite savo SPD profilį į „Native“, AMD EXPO™ ir „Intel® XMP 3.0“ atminties modulius. Vieną naudotojo nustatytą profilį galima išsaugoti, įkelti vietoje arba iš/į išorinį atminties įrenginį.

Vartotojas gali apibrėžti vieną tuščią SPD profilį ir perkelti į kitą kompiuterį
Greitas atminties našumo modeliavimas pagal naudotojo įvestus laiko parametrus
Profilio išsaugojimo ir įkėlimo funkcija, skirta dalytis savo atminties parametrais internete

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

Šilumos palaikymas

Visiškai uždengtas MOSFET radiatorius

Iki 3 kartų didesnis paviršiaus plotas, palyginti su tradiciniais radiatoriais. Tai pagerina šilumos išsklaidymą iš MOSFET.
TMOS yra tikras vientisas radiatorius. Jo vientisa konstrukcija ir didesnis paviršius smarkiai pagerina aušinimo našumą, palyginti su konkurentų kelių dalių konstrukcijomis.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

M.2 šiluminė apsauga

„M.2 Thermal Guard“ apsaugo nuo didelės spartos M.2 SSD diskų kaitimo, padeda išsklaidyti šilumą.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

6 sluoksnių ir 2X vario PCB

2X vario PCB dizainas veiksmingai mažina komponentų temperatūrą.

Pagrindinė plokštė GIGABYTE B650 GAMING X AX AM5 4xDDR5 4xSATA 3xM.2 1xHDMI 1xDP aprašymas - Prekės nuotrauka

Techninės specifikacijos:

CPU	AMD Socket AM5, palaiko: AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 serijos procesorius
Mikroschemų rinkinys	AMD B650
Atmintis	Palaikomi DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s atminties moduliai 4 x DDR5 DIMM lizdai, palaikantys iki 192 GB (48 GB vieno DIMM talpos) sisteminės atminties Dviejų kanalų atminties architektūra Palaiko neECC ne buferinį DIMM 1Rx8/2Rx8/1Rx16 atminties modulį AMD EXtended Profiles for Overclocking (AMD EXPO™) ir Extreme Memory Profile (XMP) atminties modulių palaikymas Procesoriaus ir atminties konfigūracija gali turėti įtakos palaikomiems atminties tipams, duomenų perdavimo spartai (greičiui) ir DRAM modulių skaičiui, daugiau informacijos rasite GIGABYTE svetainėje pateiktame „Atminties palaikymo sąraše“.
Grafika	Integruotas grafinis procesorius su „AMD Radeon™ Graphics“ palaikymu: 1 x DisplayPort, palaikantis maksimalią 3840x2160@144 Hz skiriamąją gebą * „DisplayPort 1.4“ versijos ir HDR palaikymas. 1 x HDMI prievadas, palaikantis didžiausią 4096x2160@60 Hz skiriamąją gebą * HDMI 2.1 versijos ir HDCP 2.3 palaikymas. ** Palaikomi su HDMI 2.1 TMDS suderinami HDMI 2.1 prievadai. Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus palaikymo.
Garsas	„Realtek®“ garso kodekas Didelės raiškos garsas 2/4/5.1/7.1 kanalų Garso lizdo funkcionalumą galite pakeisti naudodami garso programinę įrangą. 7.1 kanalo garso konfiguravimo prieigą rasite garso programinės įrangos nustatymuose.
LAN	„Realtek® 2.5GbE LAN lustas (2,5 Gbps/1 Gbps/100 Mbps)
Belaidžio ryšio modulis	„Realtek® Wi-Fi 6E RTL8852CE“ (PCB 1.0 red.) WIFI a, b, g, n, ac, ax, palaikantis 2,4/5/6 GHz nešančiųjų dažnių juostas BLUETOOTH 5.3 11ax 160 MHz belaidžio ryšio standarto palaikymas AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, palaiko 2,4/5/6 GHz nešančiųjų dažnių juostas BLUETOOTH 5.2 11ax 160 MHz belaidžio ryšio standarto palaikymas Faktinė duomenų perdavimo sparta gali skirtis priklausomai nuo aplinkos ir įrangos.
Išplėtimo lizdai	1 x „PCI Express x16“ lizdas (PCIEX16), integruotas centriniame procesoriuje: AMD Ryzen™ 7000 serijos procesoriai palaiko PCIe 4.0 x16 režimą AMD Ryzen™ 8000 serijos „Phoenix 1“ procesoriai palaiko PCIe 4.0 x8 režimą AMD Ryzen™ 8000 serijos „Phoenix 2“ procesoriai palaiko PCIe 4.0 x4 režimą Į PCIEX16 lizdą galima įdėti tik vaizdo plokštę arba NVMe SSD. Jei ketinate įdiegti tik vieną vaizdo plokštę, būtinai ją įdiekite į PCIEX16 lizdą. Mikroschemų rinkinys: 2 x „PCI Express x16“ lizdai, palaikantys „PCIe 3.0“ ir veikiantys x1 režimu (PCIEX1_1/2).
Saugykla	1 x M.2 jungtis (M2A_CPU), integruota į procesorių, palaikanti „Socket 3“, M rakto, 25110/22110/2580/2280 tipo SSD: AMD Ryzen™ 7000 serijos procesoriai palaiko PCIe 5.0 x4/x2 SSD AMD Ryzen™ 8000 serijos Phoenix 1/Phoenix 2 procesoriai palaiko PCIe 4.0 x4/x2 SSD 1 x M.2 jungtis (M2B_CPU), integruota procesoriuje, palaikanti „Socket 3“, M rakto, 25110/22110/2580/2280 tipo SSD: AMD Ryzen™ 7000 serijos procesoriai palaiko PCIe 4.0 x4/x2 SSD AMD Ryzen™ 8000 serijos Phoenix 1 procesoriai palaiko PCIe 4.0 x4/x2 SSD AMD Ryzen™ 8000 serijos-Phoenix 2 procesoriai palaiko PCIe 4.0 x2 SSD 1 x M.2 jungtis (M2C_SB), integruota mikroschemų rinkinyje, palaikanti Socket 3, M raktas, tipas 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD 4 x SATA 6 Gb/s jungtys RAID 0, RAID 1 ir RAID 10 palaikymas NVMe SSD saugojimo įrenginiams RAID 0, RAID 1 ir RAID 10 palaikymas SATA duomenų saugojimo įrenginiams
USB	CPU: 1 x USB Type-C® prievadas galiniame skydelyje su USB 3.2 Gen 2 palaikymu 1 x USB 3.2 Gen 2 Type-A prievadas (raudonas) ant galinio skydelio 1 x USB 3.2 Gen 1 prievadas ant galinio skydelio CPU + USB 2.0 šakotuvas: 3 x USB 2.0/1.1 prievadai ant galinio skydelio Mikroschemų rinkinys: 1 x USB Type-C® prievadas su USB 3.2 Gen 2x2 palaikymu, pasiekiamas per vidinę USB antraštę 4 x USB 3.2 Gen 1 prievadai (2 prievadai ant galinio skydelio, 2 prievadai pasiekiami per vidinę USB antraštę) 4 x USB 2.0/1.1 prievadai, pasiekiami per vidines USB antraštes
Vidinės įvesties / išvesties jungtys	1 x 24 kontaktų ATX pagrindinio maitinimo jungtis 1 x 8 kontaktų ATX 12 V maitinimo jungtis 1 x 4 kontaktų ATX 12V maitinimo jungtis 1 x procesoriaus ventiliatoriaus jungtis 1 x CPU ventiliatoriaus / vandens aušinimo siurblio jungtis 2 x sistemos ventiliatorių juntys 1 x sistemos ventiliatoriaus / vandens aušinimo siurblio jungtis 2 x adresuojamos LED juostelės jungtys 2 x RGB LED juostų jungtys 1 x procesoriaus aušintuvo LED juostelės / RGB LED juostelės jungtis 3 x M.2 Socket 3 jungtys 4 x SATA 6 Gb/s jungtys 1 x priekinio skydelio jungtis 1 x priekinio skydelio garso jungtis 1 x USB Type-C® antraštė su USB 3.2 Gen 2x2 palaikymu 1 x USB 3.2 Gen 1 jungtis 2 x USB 2.0/1.1 jungtis 1 x patikimos platformos modulio jungtis (skirta tik GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 moduliui) 1 x nuosekliojo prievado jungtis 1 x atstatymo mygtukas 1 x iš naujo nustatymo jungtis 1 x „Clear CMOS“ (išvalyti CMOS) džemperis

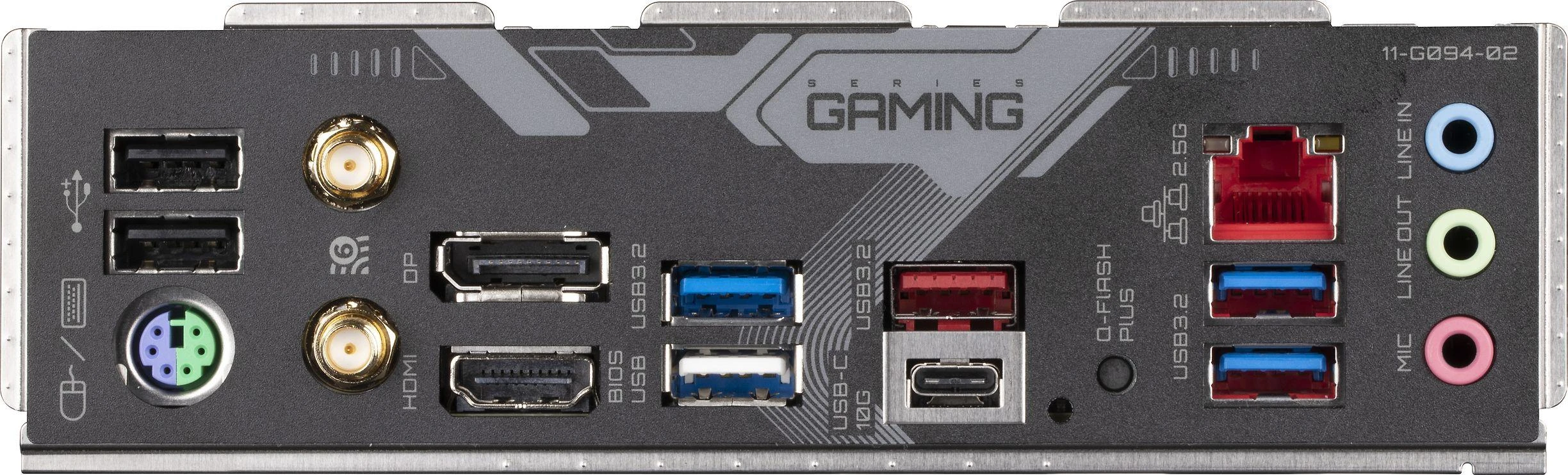

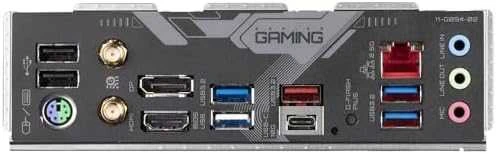

Galinio skydelio jungtys	2 x SMA antenos jungtys (2T2R) 1 x „Q-Flash Plus“ mygtukas 1 x DisplayPort 1 x HDMI prievadas 1 x USB Type-C® prievadas su USB 3.2 Gen 2 palaikymu 1 x USB 3.2 Gen 2 Type-A prievadas (raudonas) 3 x USB 3.2 Gen 1 prievadai 3 x USB 2.0/1.1 prievadai 1 x RJ-45 prievadas 3 x garso lizdai
I/O valdiklis	iTE ^® I/O Controller Chip
H/W	Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Vandens aušinimo srauto aptikimas Ventiliatoriaus gedimo įspėjimas Ventiliatoriaus greičio valdymas Ar palaikoma ventiliatoriaus (siurblio) greičio valdymo funkcija, priklauso nuo įdiegto ventiliatoriaus (siurblio).
BIOS	1 x 256 Mbit flash Licencija AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Išskirtiniai bruožai	„GIGABYTE Control Center“ (GCC) palaikymas Galimos GCC programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. „Q-Flash“ palaikymas „Q-Flash Plus“ palaikymas
Komplektuojama programinė įranga	„Norton® Internet Security“ (OEM versija) LAN pralaidumo valdymo programinė įranga
Operacinė sistema	Palaiko Windows 11 64-bit Palaiko Windows 10 64-bit
Formos faktorius	ATX Form Factor; 30.5cm x 24.4cm

Šaltinis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau


Bendras svoris	1.00 kg
Modelio pavadinimas	b650 gaming x ax 1.x m/b
Technical details
Grynas (neto) svoris	0.80 kg
Gamintojas	Gigabyte
Atmintis
Atminties lizdai	4
Palaikomos atminties tipai	Ddr5 dimm
Efektyvumas
Mikroschemų rinkinys	B650
Pagrindinės plokštės formos faktorius	Atx
Vidinis I/O
Palaikomos standžiojo disko sąsajos	sata, m.2
Sata jungčių skaičius	4
Procesorius
Suderinamų procesorių serijos	Supports amd ryzen 7000 series processors
Procesorius	Amd
Procesoriaus lizdas	Am5

Modelio pavadinimas	‎B650 GAMING X AX V2
