„BigTreeTech“ aštuonkojų max EZ v1.0

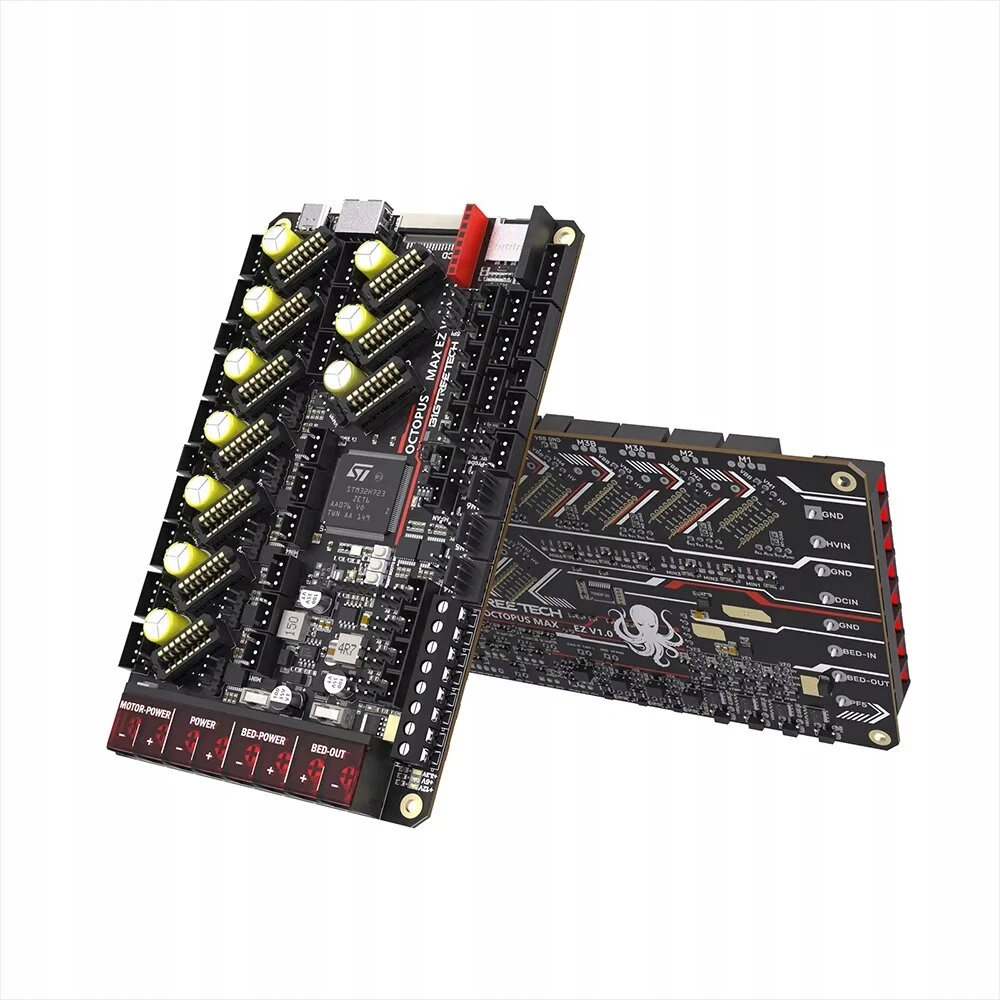

„BigTeTech“ aštuonkojų „Max EZ V1.0“ pagrindinė plokštė yra pažangi 32 bitų valdymo platforma 3D spausdintuvams, tai yra „Octopus Pro“ kūrimas. Sukurtas 3D spausdinimo entuziastams, jis siūlo daugybę patobulinimų, kurie padidina saugos, suderinamumo ir plėtros galimybes.

Aštuonkojų „Max EZ V1.0“ yra efektyvus mikrovaldiklio ARM „Cortex-M7 STM32H723ZET6“ su laikrodžiu, kurio laikrodis yra 550 MHz, užtikrinant sklandų ir greitą darbą. Diskas palaiko ir „Marlin“, ir „Klipper“ programinę -aparatinę įrangą, taip pat įgalina integraciją į „Raspberry Pi“, todėl tai yra universalus sprendimas įvairioms 3D spausdintuvų konfigūracijoms.

Naujas šiame modelyje yra originalūs „EZ“ valdiklių lizdai, kurie pašalina kaiščių poreikį, padidina saugumą ir palengvina diegimą. Diske siūlo 10 lizdų EZ tvarkyklėms, leidžiančias eksploatuoti iki 11 žingsnių variklių, leidžiančių įgyvendinti pažangius projektus, tokius kaip spausdintuvai su dvigubu ekstruderiu ar daugybe ašių Z.

Papildomos funkcijos apima pasirinktą CNC ventiliatorių įtampą (5 V, 12 V arba 24 V), kuri pašalina išorinių įtampos keitiklių poreikį. Plokštė taip pat turi „EFUSE“ apsaugą, kuri greitai reaguoja į perkrovą ir trumpus jungtis, apsaugodama komponentus nuo pažeidimų.

Techninė specifikacija

Mikrokontroleris : ARM Cortex-M7 STM32H723ZET6, 550 MHz
Įmonės suderinamumas : Marlin, Klipper
Disko matmenys : 160 × 100 mm
Surinkimo matmenys : 150 × 95 mm
įvesties įtampa : DC 12v arba 24 V
loginė įtampa : 3.3v
Vairuotojo lizdai : 10 × EZ vairuotojo lizdas (aptarnavimas iki 11 variklių)
ventiliatoriaus prievadai :
4 × 2 kontaktų CNC ventiliatorius (fan0-Fan3)

3 × 4 kontaktų CNC ventiliatorius (fan4-fan6)

2 × visada įjungtas ventiliatorius (24 V)

Minėta įtampa: 5 V, 12 V, 24 V
pratęsimo jungtys : Servo, zondas, ps-on, fws, pwrdet, rgb × 2, spi, ind-pobe, can, wi-fi, tft
Saugumas : Efuse, termistorių apsauga
Jutiklio paslauga : NTC100K, PT1000 (su konfigūruojamu pull -up rezistoriumi)
