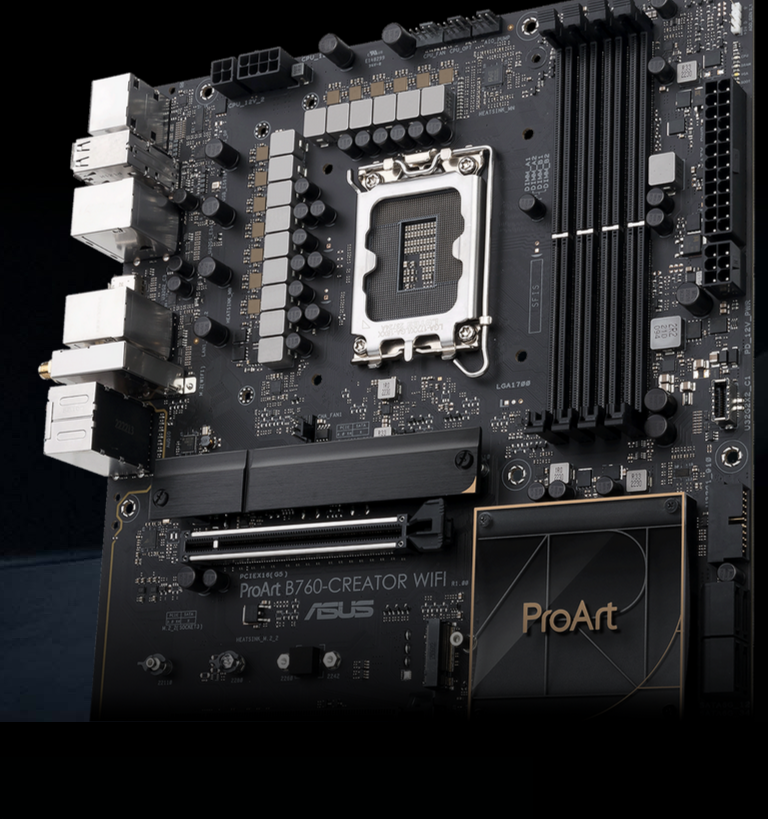

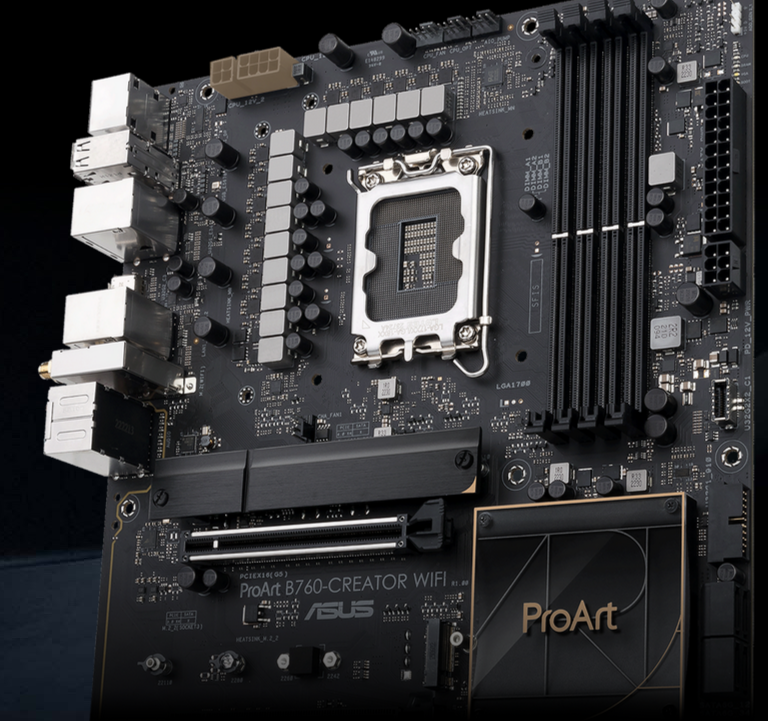

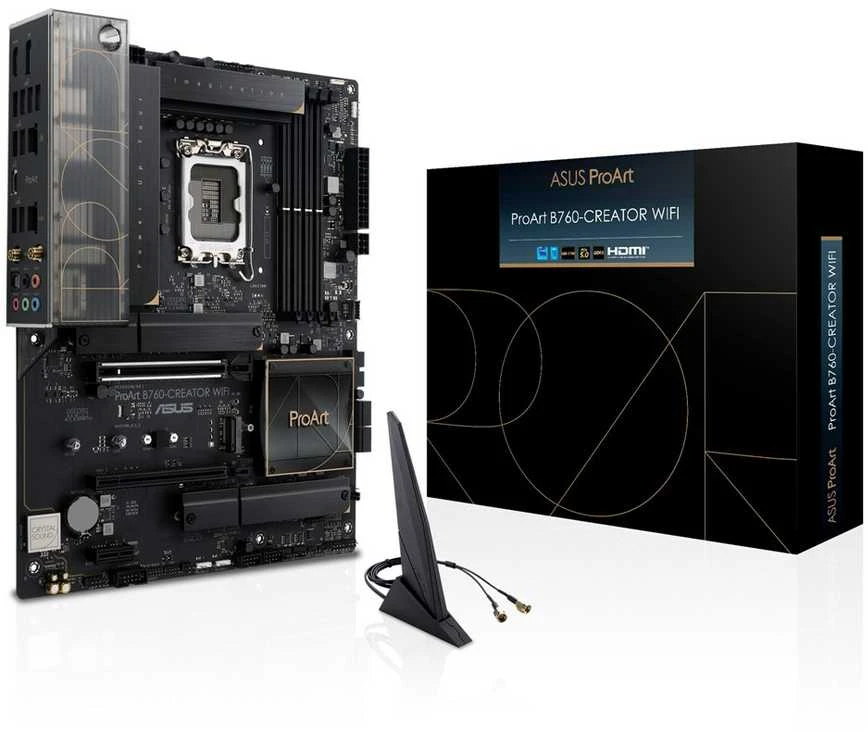

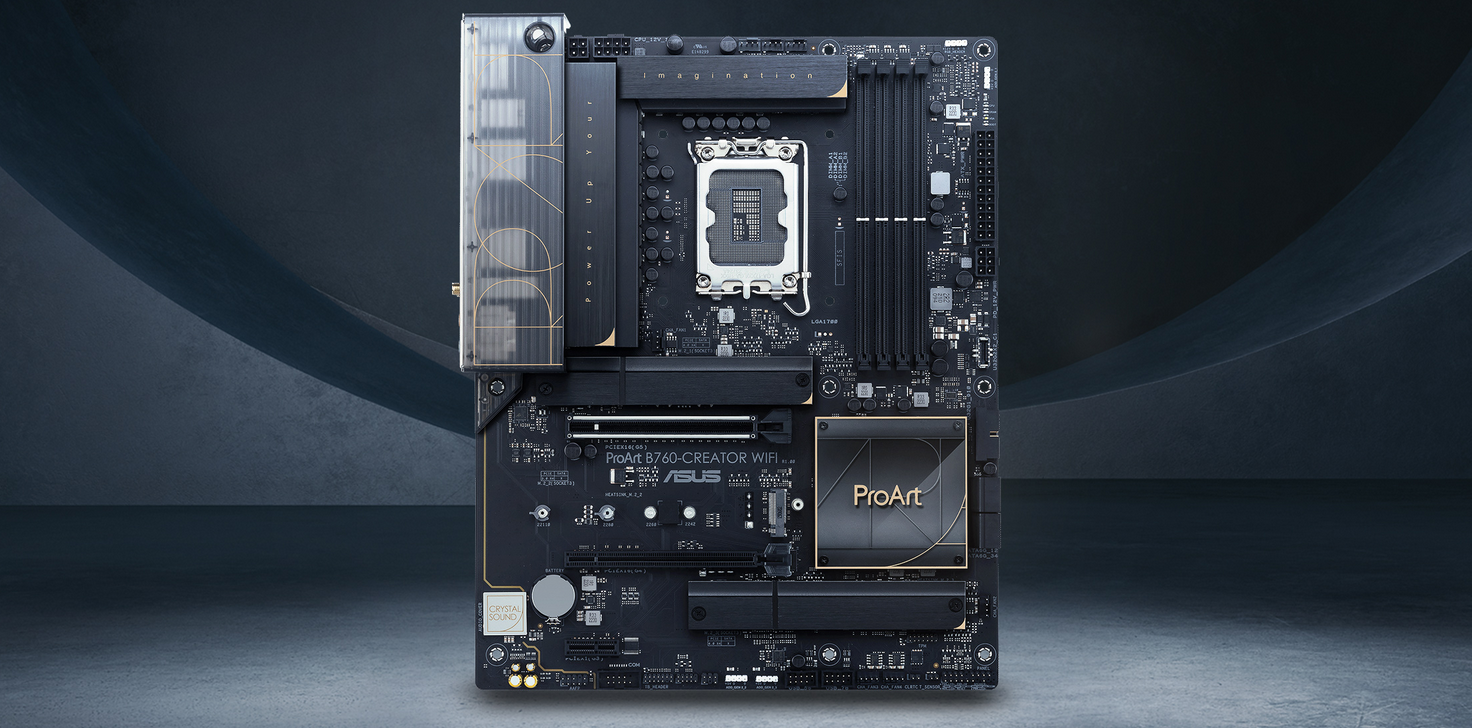

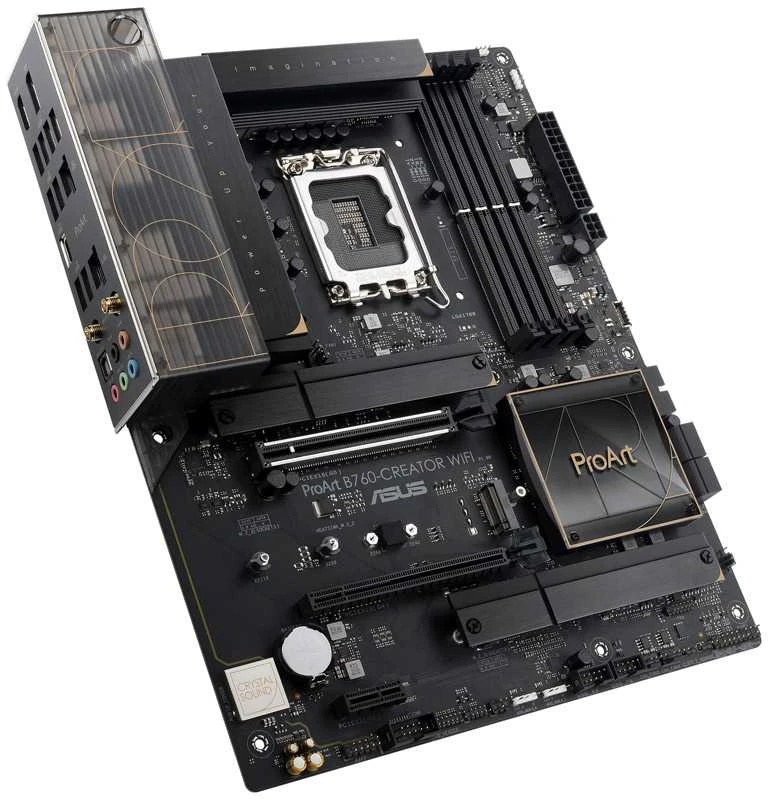

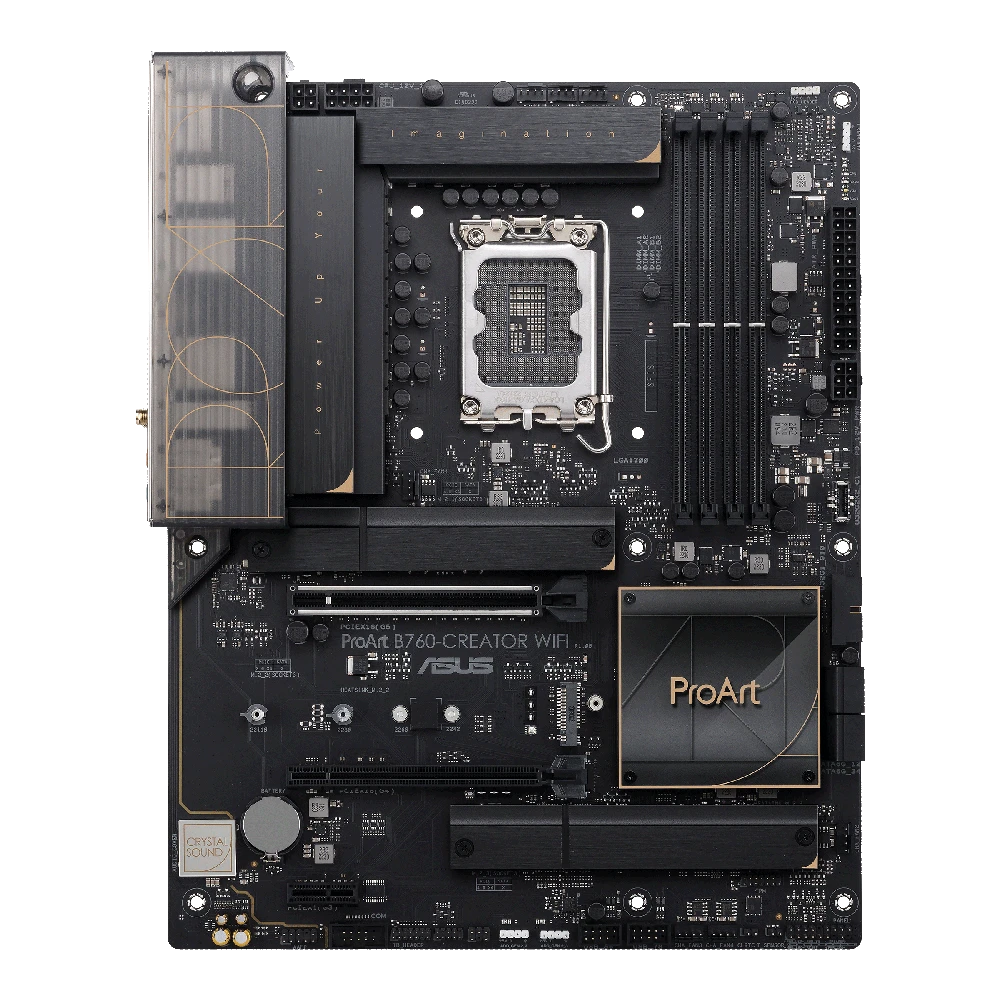

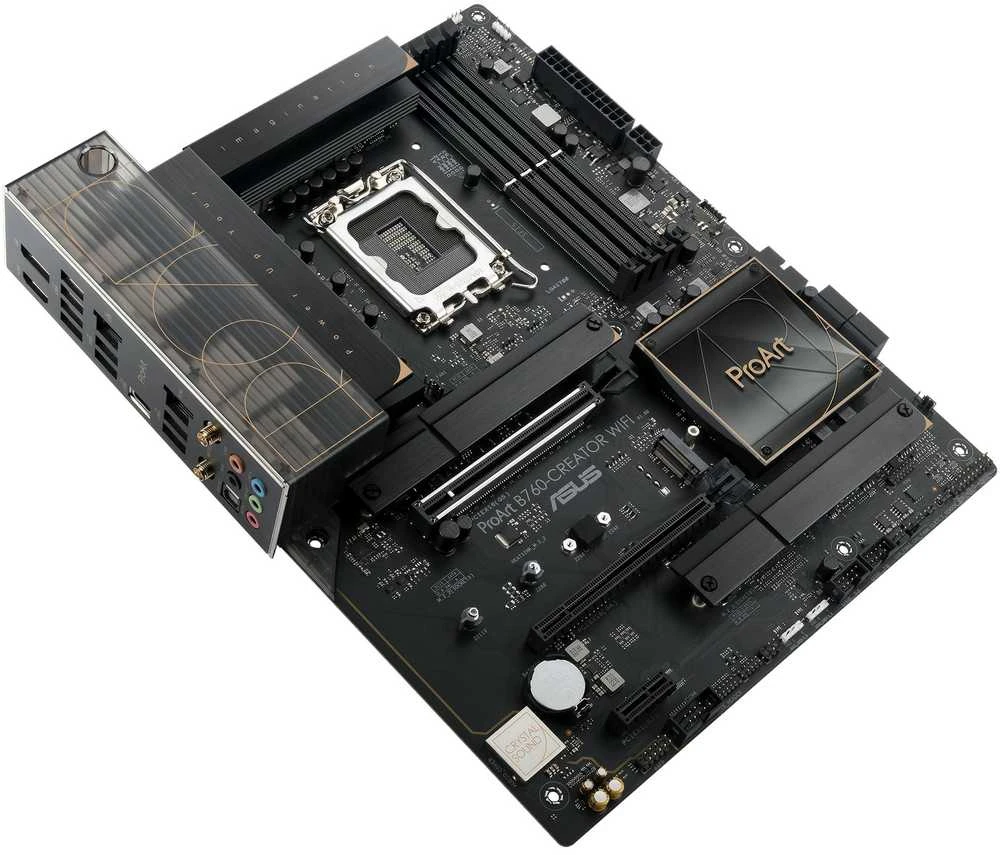

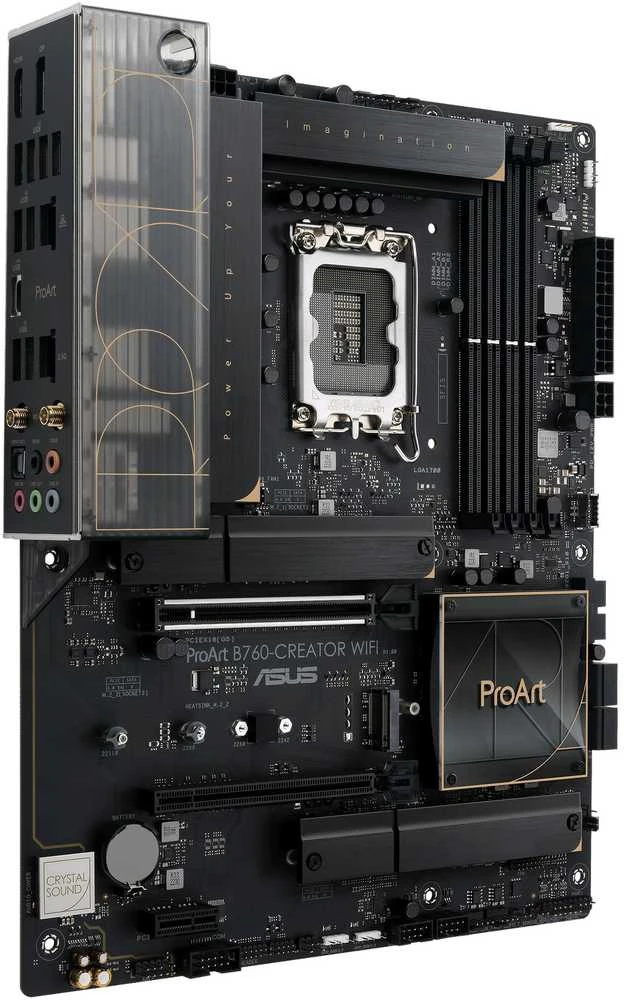

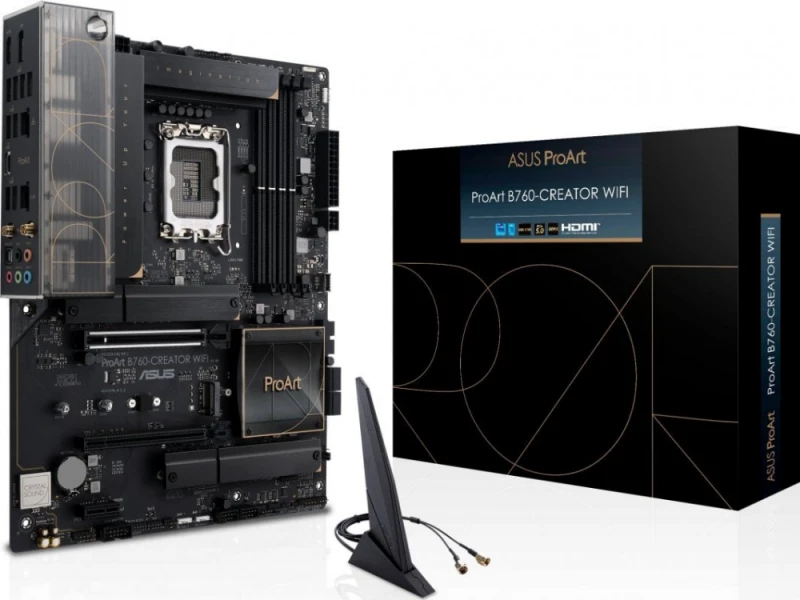

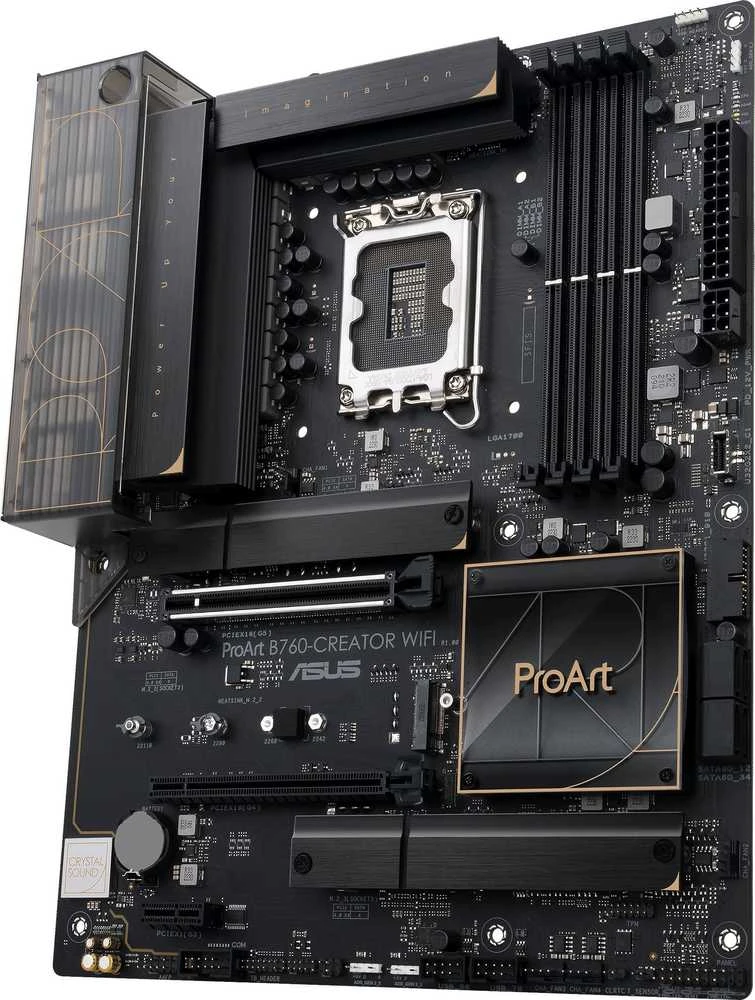

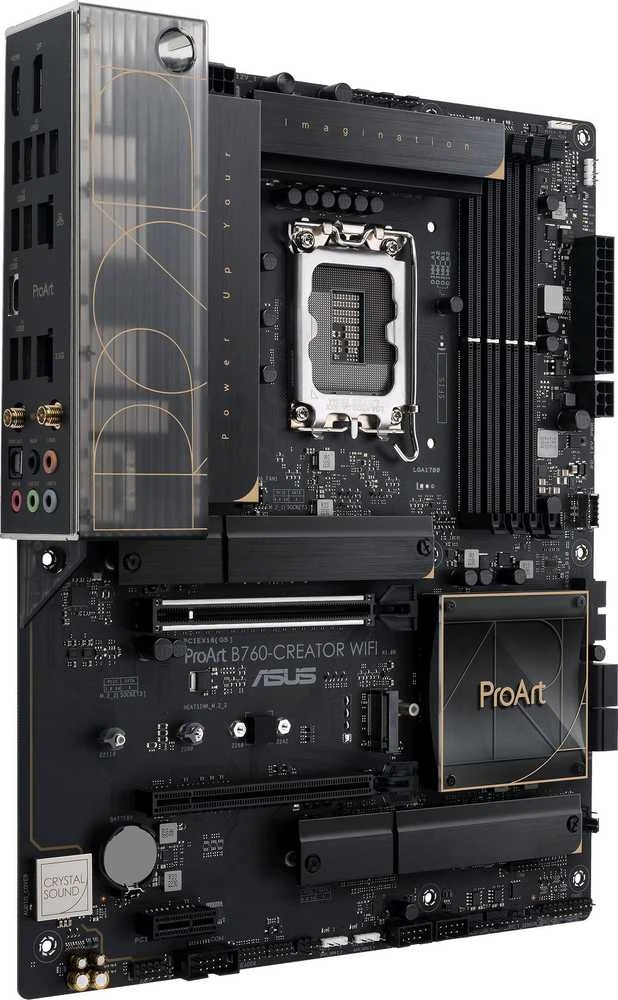

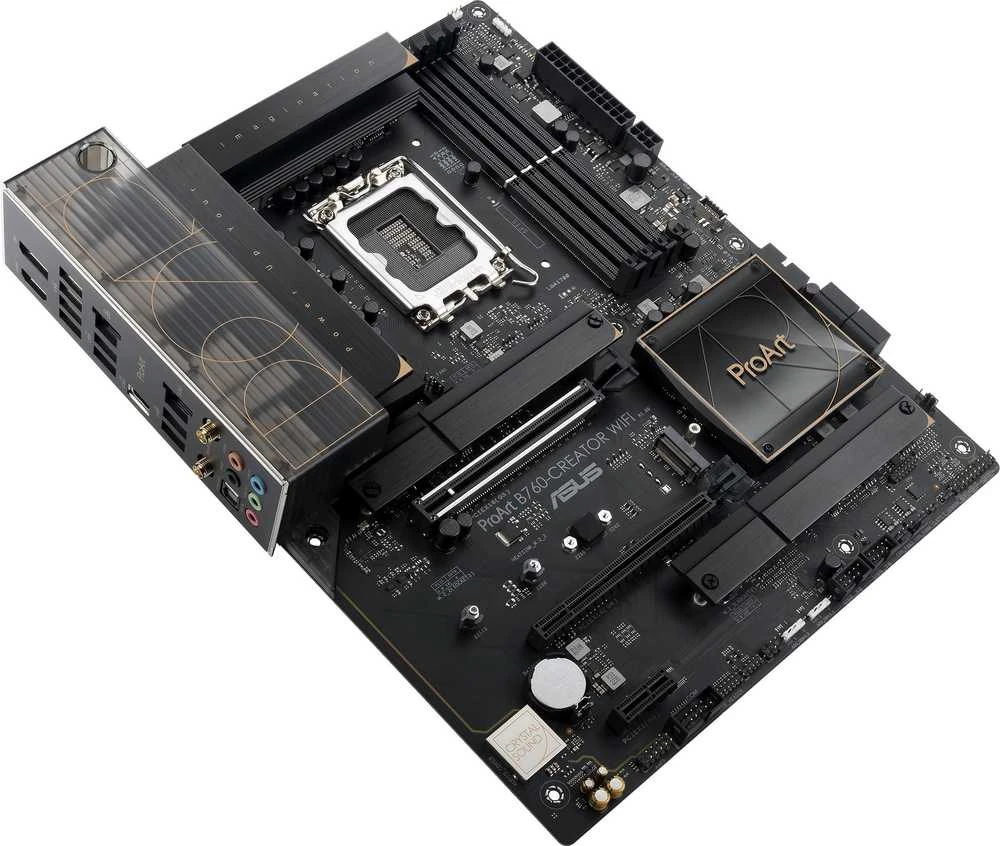

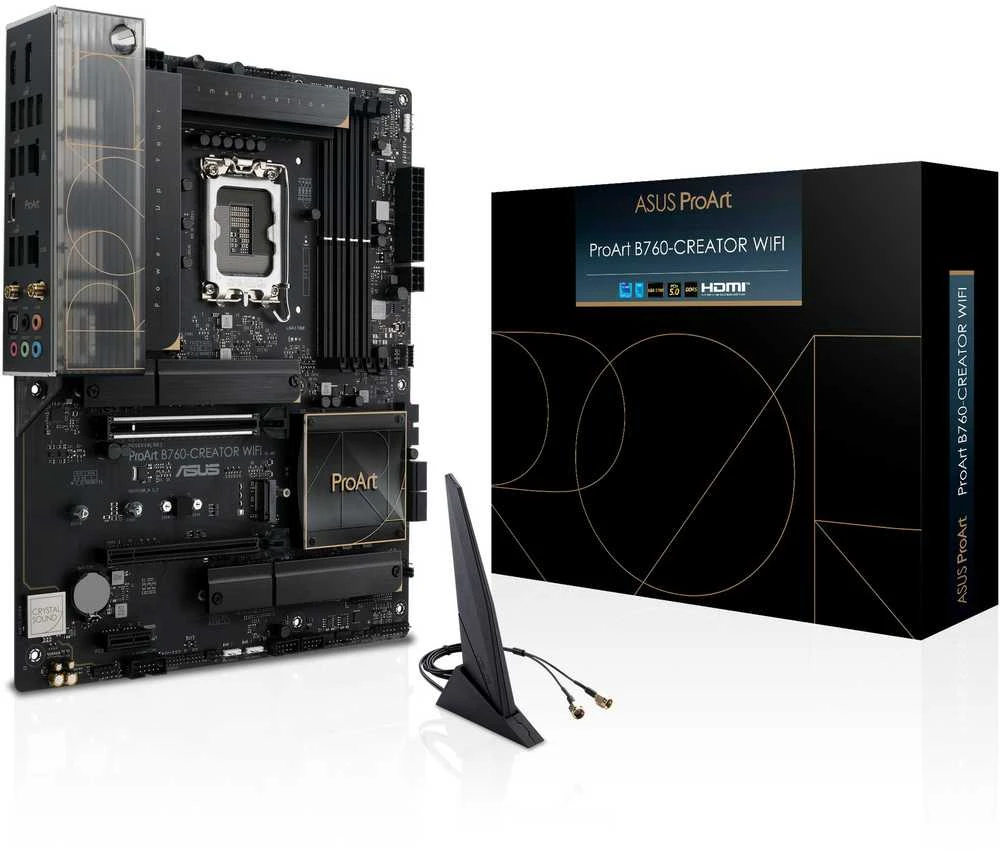

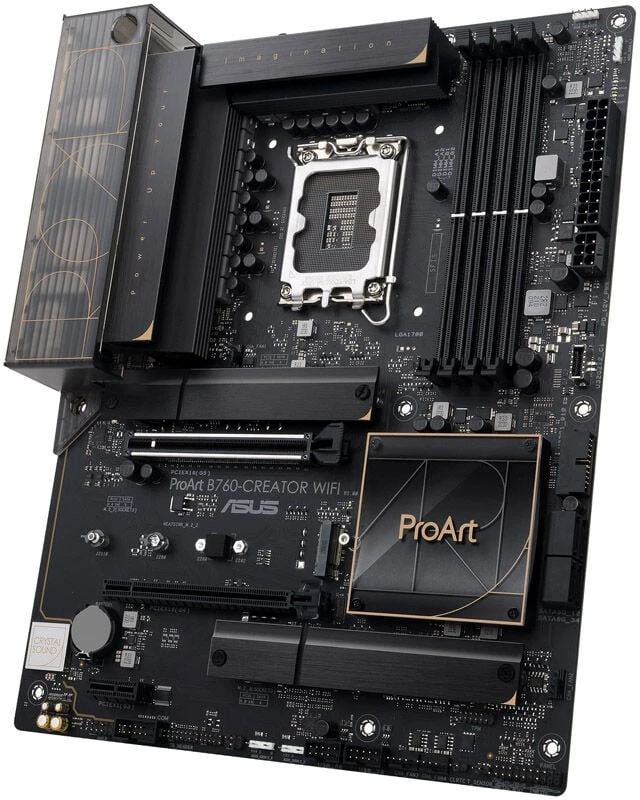

Pagrindinė plokštė ASUS PROART B760-CREATOR WIFI, LGA 1700

Intel® LGA1700 Lizdas Intel® Core™ 14-os ir 13-os Kartos Procesoriams, Intel® Core™ 12-os Kartos, Pentium® Gold ir Celeron® Procesoriams*

Palaiko Intel® 10 nm CPU
Palaiko Intel® Turbo Boost Technology 2.0 ir Intel® Turbo Boost Max Technology 3.0**

* Dėl procesorių palaikymo sąrašo žr. www.asus.com.
** Intel® Turbo Boost Max Technology 3.0 palaikymas priklauso nuo procesoriaus tipo.

Mikroschemų Rinkinys

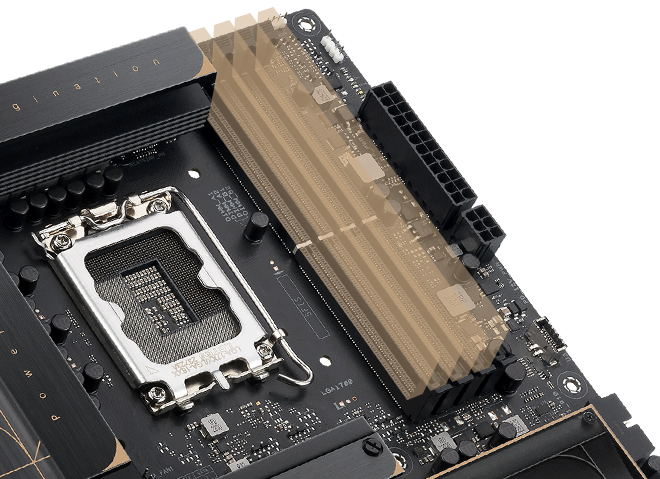

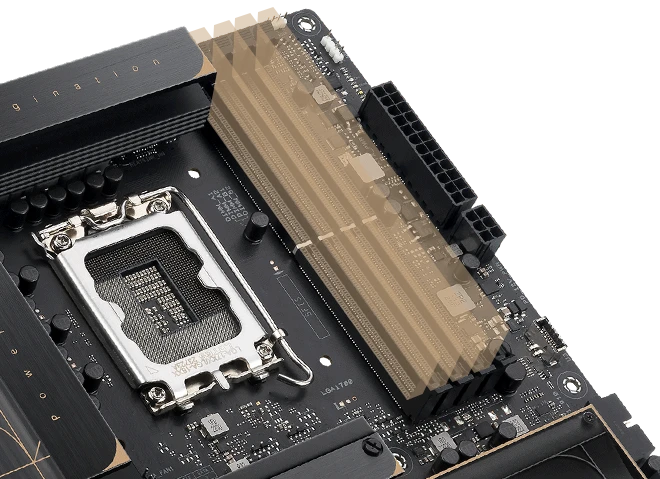

4 x DIMM lizdai, Maks. 192GB, DDR5 Ne-ECC, be buferinės atminties*

Dviejų Kanalų Atminties Architektūra
Palaiko Intel® Extreme Memory Profile (XMP)
OptiMem II

* Palaikomi atminties tipai, duomenų perdavimo greitis (greitis) ir DRAM modulių skaičius priklauso nuo procesoriaus ir atminties konfigūracijos. Daugiau informacijos rasite  https://www.asus.com/support/

1 x HDMI™ prievadas**
1 x DisplayPort prievadas***

* Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus tipo. Dėl atnaujinimų kreipkitės į www.intel.com.
** Palaiko 4K@60Hz pagal HDMI 2.1 specifikacijas.
*** Palaiko maks. 8K@60Hz pagal DisplayPort 1.4 specifikacijas.

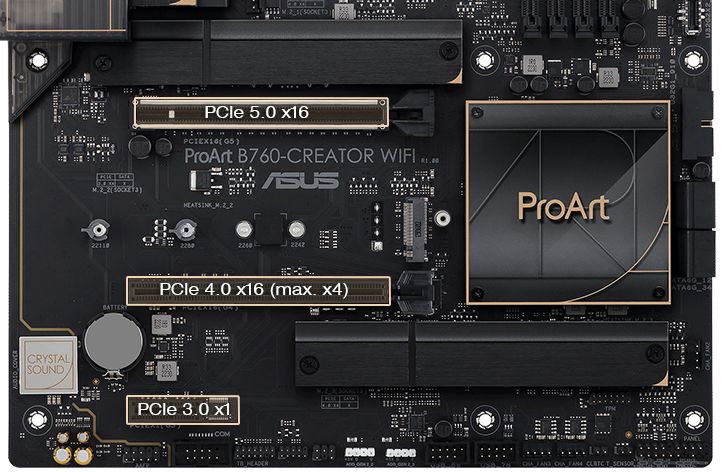

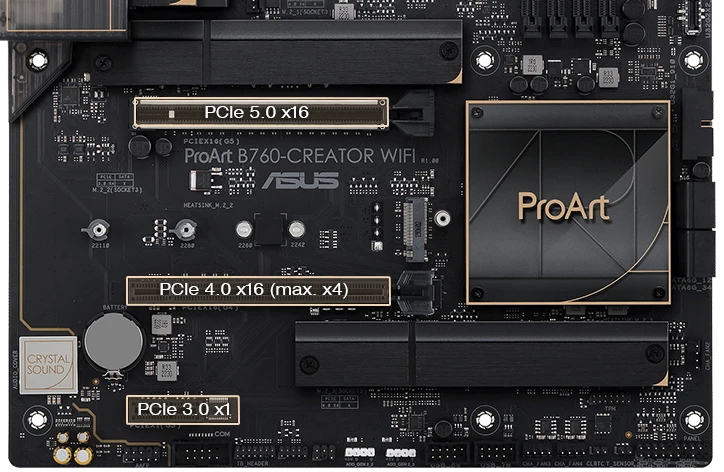

Išplėtimo lizdai

Intel® 14-os, 13-os ir 12-os kartos procesoriai

1 x PCIe 5.0/4.0/3.0 x16 lizdas

Intel® B760 mikroschemų rinkinys*

1 x PCIe 4.0 x16 lizdas (palaiko x4 režimą)
1 x PCIe 3.0 x1 lizdas**

** PCIe x1 dalinasi pralaidumu su M.2_2. PCIe x1 bus išjungtas, kai M.2_2 veiks PCIe x4 režimu, įjungus rankiniu būdu.

Saugykla

Iš viso palaiko 3 x M.2 lizdus ir 4 x SATA 6Gb/s prievadus*

Intel® 14-os, 13-os ir 12-os kartos procesoriai

- M.2_1 lizdas (Key M), tipas 2242/2260/2280/22110
  - Intel® 14-os, 13-os ir 12-os kartos procesoriai palaiko PCIe 4.0 x4 režimą.

Intel® B760 mikroschemų rinkinys

- M.2_2 lizdas (Key M), tipas 2242/2260/2280/22110 (palaiko PCIe 3.0 x4 režimą)**
- M.2_3 lizdas (Key M), tipas 2242/2260/2280/22110 (palaiko PCIe 4.0 x4 režimą)

4 x SATA 6Gb/s prievadai

* Intel® Rapid Storage Technology palaiko SATA RAID 0/1/5/10.
** M.2_2 lizdas dalinasi pralaidumu su PCIe x1 ir WiFi moduliu ir pagal veikia PCIe 3.0 x2 režimu. Norėdami nustatyti M.2_2 veikimą PCIe 3.0 x4 režimu, turite įjungti BIOS rankiniu būdu.

Ethernet

Wi-Fi 6

2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Palaiko 2.4/5GHz dažnių juostą
Bluetooth® v5.2*

* Bluetooth versija gali skirtis, prašome kreiptis į Wi-Fi modulio gamintojo svetainę dėl naujausių specifikacijų.

Galiniai USB (Iš viso 9 prievadai)

1 x USB 3.2 Gen 2 (10G) Type-C® prievadas
4 x USB 3.2 Gen 1 (5G) prievadai (4 x Type-A)
4 x USB 2.0 prievadai (4 x Type-A)

Priekiniai USB (Iš viso 7 prievadai)

1 x USB 3.2 Gen 2x2 (20G) jungtis (palaiko USB Type-C® su 60W PD/QC4+)
1 x USB 3.2 Gen 1 (5G) jungtis, palaikanti papildomus 2 x USB 3.2 Gen 1 prievadus
2 x USB 2.0 jungtys, palaikančios papildomus 4 USB 2.0 prievadus

Realtek 7.1 erdvinio garso aukštos raiškos garso kodekas*

- Palaiko: Lizdų aptikimą, kelių srautų perdavimą, priekinės panelės lizdų perkėlimą
- Palaiko atkūrimą iki 24 bitų/192 kHz

Garso funkcijos:

- Aukštos kokybės garso kondensatoriai
- Dedikuoti garso PCB sluoksniai
- Garso apsauga
- Unikali de-pop schema

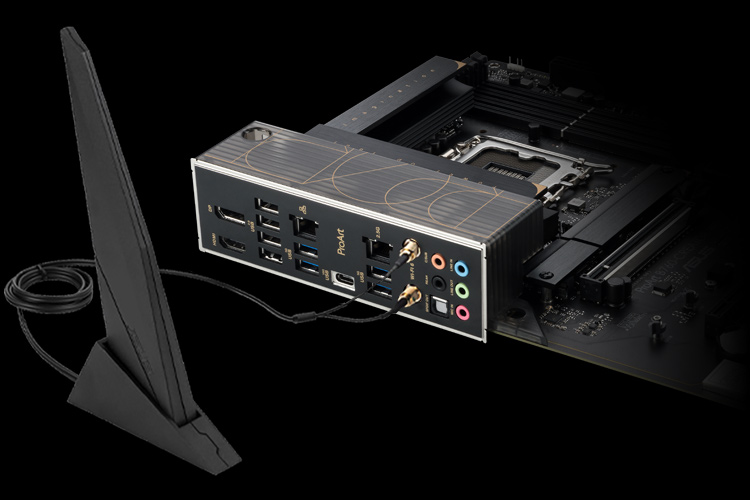

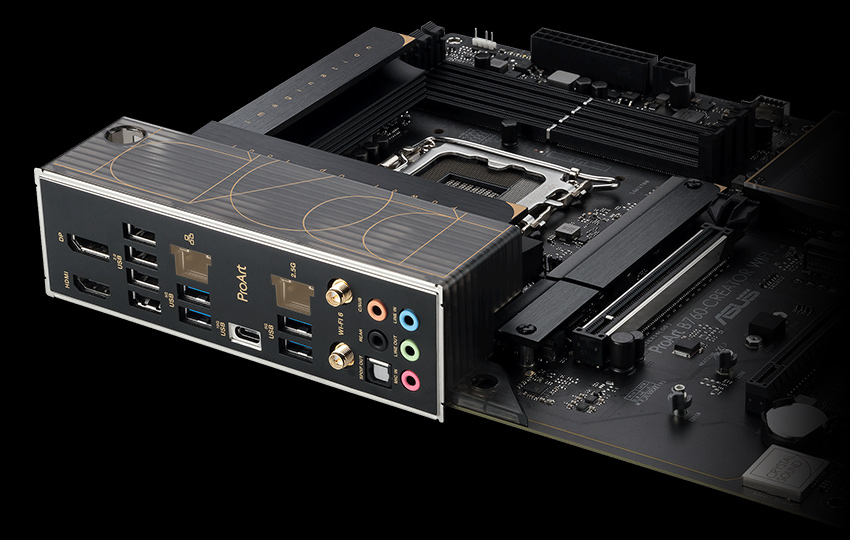

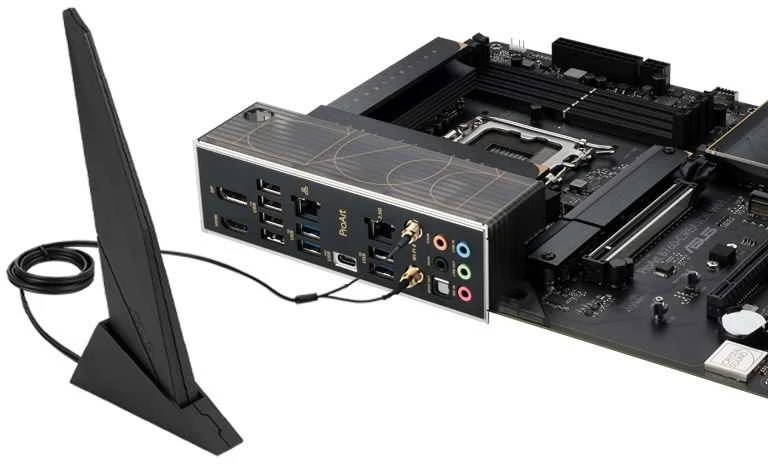

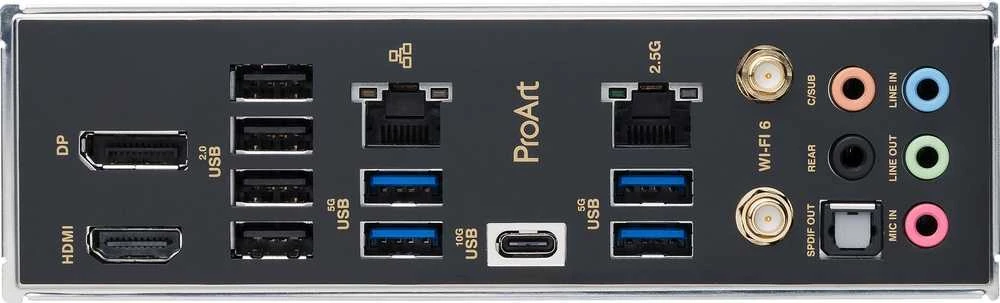

Galinio skydelio įvesties / išvesties prievadai

1 x USB 3.2 Gen 2 prievadas (1 x USB Type-C®)
4 x USB 3.2 Gen 1 prievadai (4 x Type-A)
4 x USB 2.0 prievadai (4 x Type-A)
1 x DisplayPort
1 x HDMI™ prievadas
1 x Wi-Fi modulis
1 x Realtek 2.5Gb Ethernet prievadas
1 x Intel® 1Gb Ethernet prievadas
5 x Garso lizdai
1 x Optinis S/PDIF išėjimo prievadas

Vidinės įvesties / išvesties jungtys

Ventiliatorius ir aušinimas
1 x 4 kontaktų CPU ventiliatoriaus jungtis
1 x 4 kontaktų CPU OPT ventiliatoriaus jungtis
1 x 4 kontaktų AIO siurblio jungtis
4 x 4 kontaktų važiuoklės ventiliatoriaus jungtis
Su maitinimu susijęs
1 x 24 kontaktų pagrindinio maitinimo jungtis
1 x 8 kontaktų +12V maitinimo jungtis
1 x 4 kontaktų +12 V maitinimo jungtis
1 x 6 kontaktų PD_12V maitinimo jungtis
Su saugykla susijusi jungtis
3 x M.2 lizdai (M raktas)
4 x SATA 6 Gb/s prievadai
USB
1 x USB 3.2 Gen 2x2 (20G) jungtis (palaiko USB Type-C® su 60 W PD/QC4+)
1 x USB 3.2 Gen 1 (5G) jungtis palaiko papildomus 2 x USB 3.2 Gen1 prievadus
2 x USB 2.0 jungtis palaiko papildomus 4 USB 2.0 prievadus
Įvairūs
3 x adresuojama (-os) 2 kartos jungtis (-ys)
1 x AURA RGB jungtis
1 x Clear CMOS jungtis
1 x COM prievado jungtis
1 x priekinio skydelio garso jungtis (AAFP)
1 x SPI TPM jungtis (14-1 kontaktų)
1 x 20-5 kontaktų sistemos skydelio jungtis
1 x Šilumos jutiklio jungtis

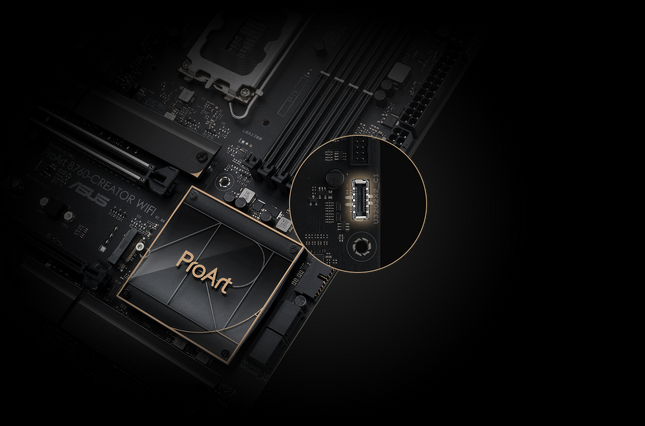

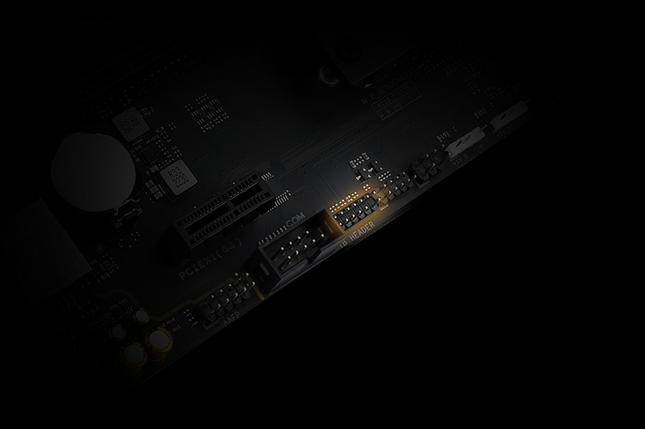

1 x „Thunderbolt™“jungtis

ASUS 5X APSAUGA III

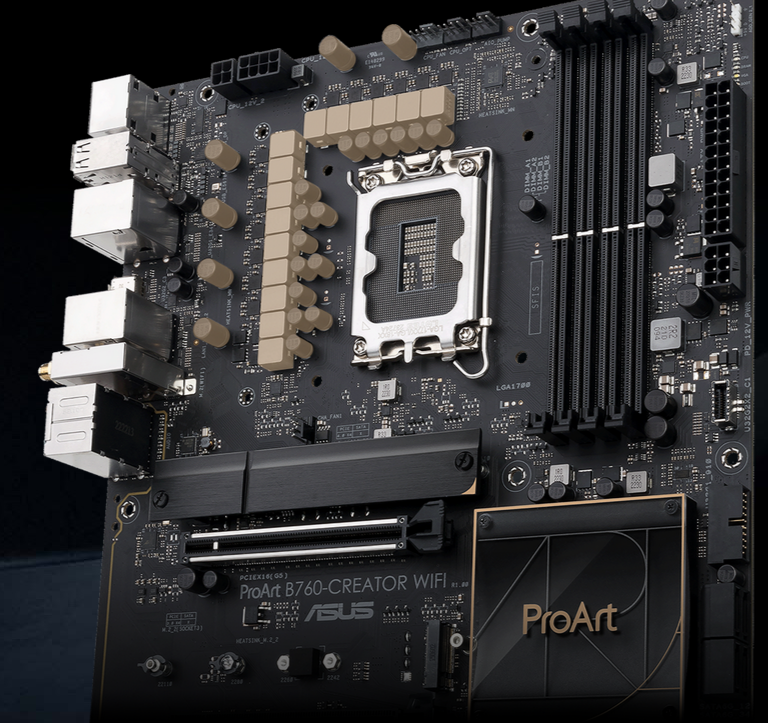

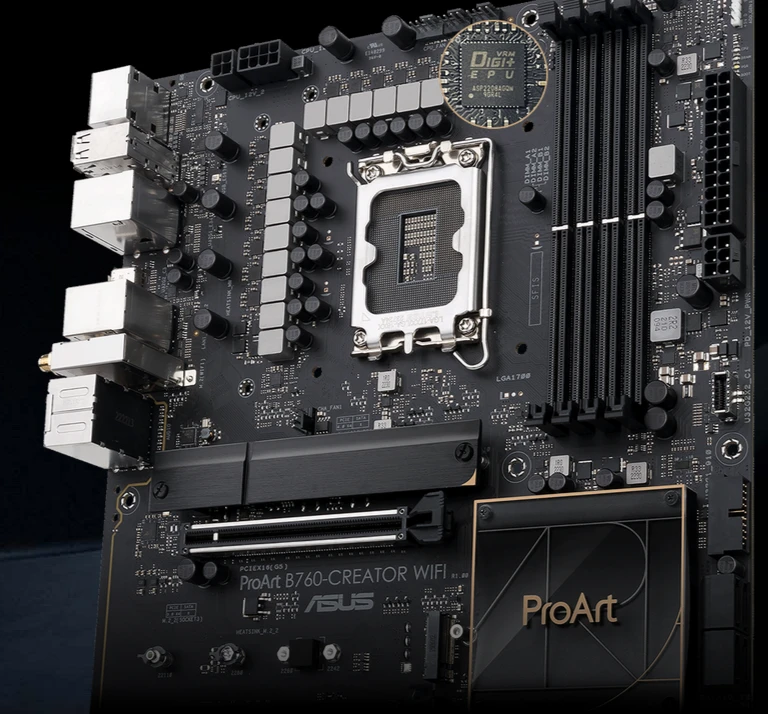

- DIGI+ VRM (- Skaitmeninės galios dizainas su DrMOS)
- Patobulinta DRAM apsauga nuo perkrovos srovės
- ESD apsaugos
- LANGuard
- Apsauga nuo viršįtampių
- SafeSlot
- Nerūdijančio plieno galinė įvestis ir išvestis
ASUS Q-Design
- M.2 Q-Latch
- Q jungtis
- Q-DIMM
- Q-LED (CPU [raudona], DRAM [geltona], VGA [balta], įkrovos įrenginys [geltonai žalia])
- Q lizdas
ASUS šiluminis sprendimas
- Lankstus M.2 radiatorius
- VRM radiatoriaus konstrukcija
ASUS EZ DIY
- ProCool
- Iš anksto sumontuotas I/O skydas
AURA Sync
- AURA RGB jungtis
- Adresuojamos 2 kartos jungtis

Programinės įrangos funkcijos

Išskirtinė ASUS programinė įranga
Armoury Crate
- AURA Creator
- AURA Sync
- Fan Xpert 4
- Energijos taupymas
- Dvipusis AI triukšmo slopinimas
AI Suite 3
- Našumo ir energijos taupymo programa

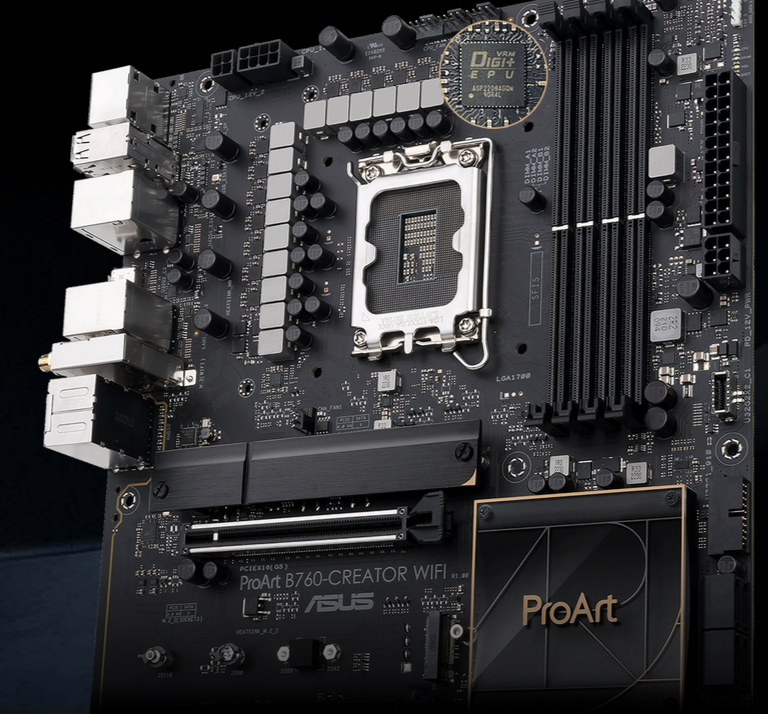

 DIGI+ VRM
 Turbo programa
ASUS CPU-Z
Palaikoma IT valdymo programinė įranga
- ASUS Control Center Express(ACCE)

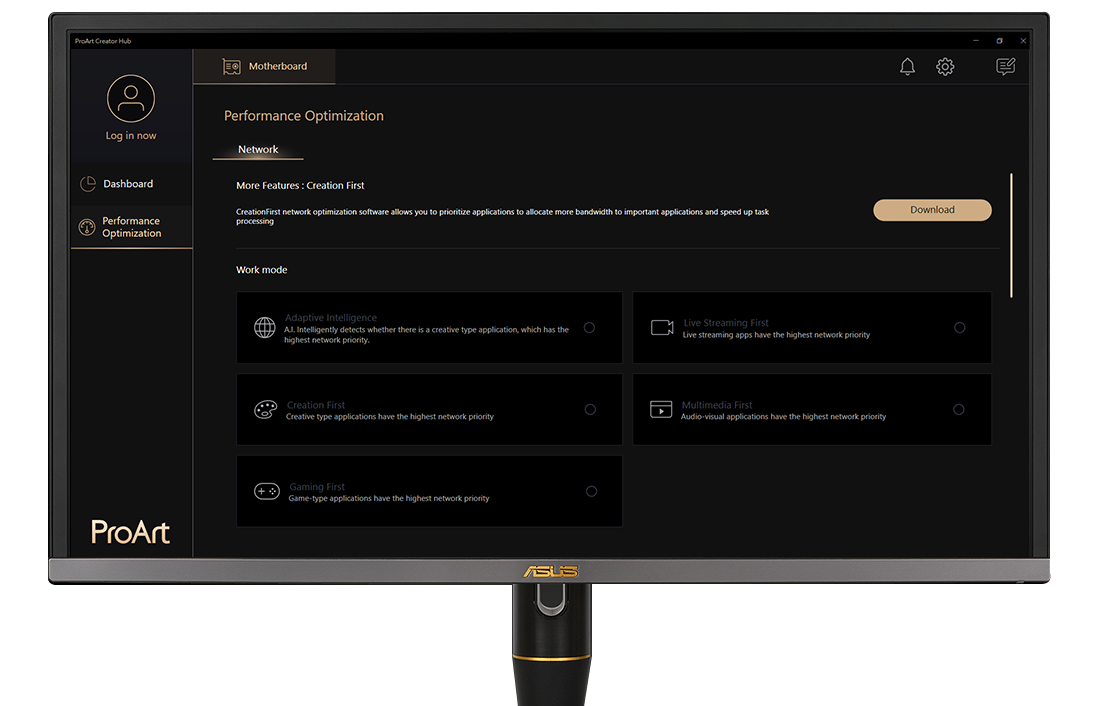

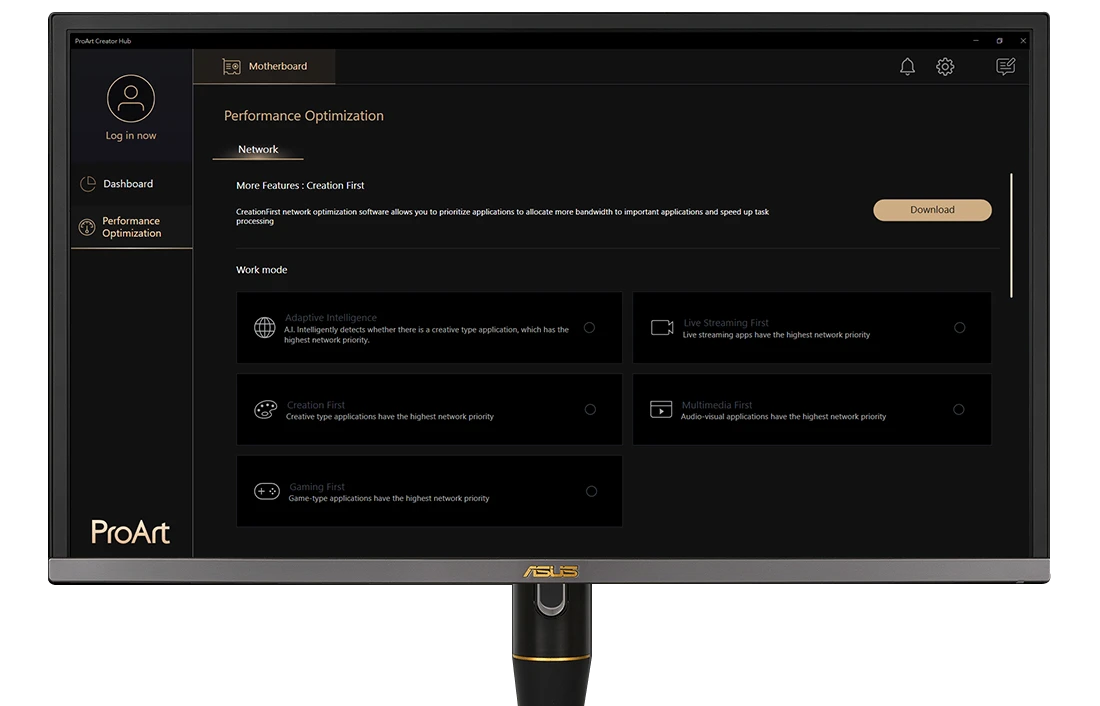

ProArt Creator Hub
CreationFirst
MyASUS
Norton 360 Deluxe (60 dienų nemokama bandomoji versija)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ režimas

128 Mb

WOL by PME, PXE
