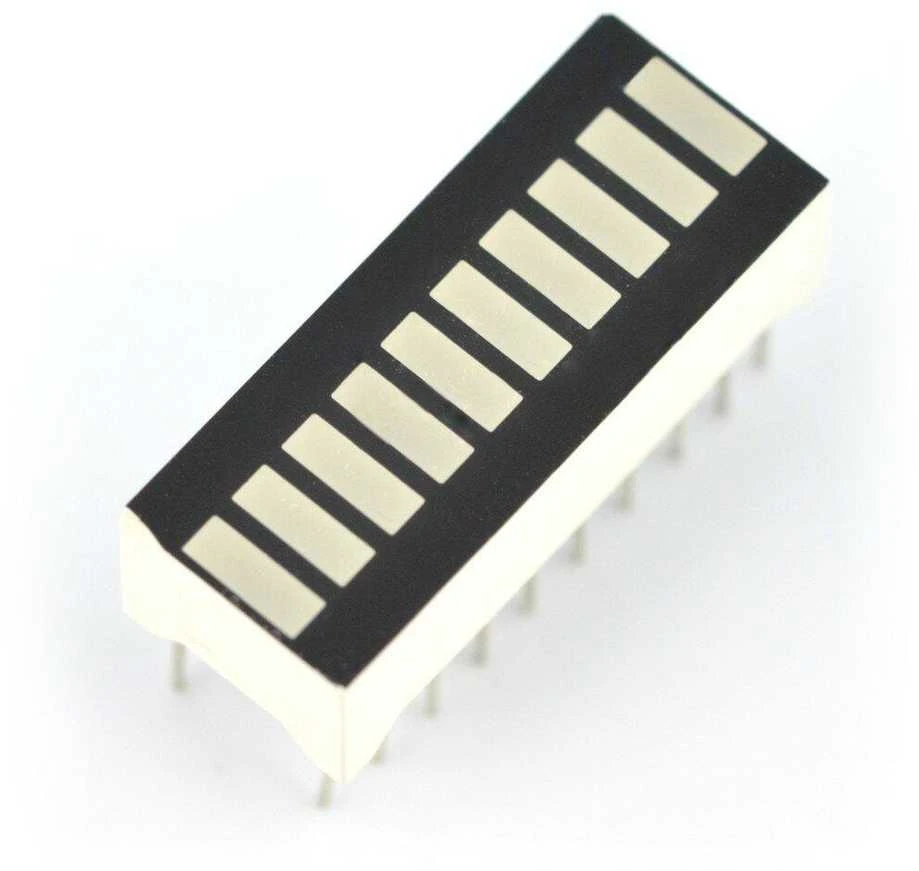

10 segmentų LED ekranas, spalvų gama: 4 x raudona, 3 x žalia ir 3 x mėlyna. Jis gali būti naudojamas, pavyzdžiui, kaip temperatūros arba skysčio lygio matuoklis.

Specifikacijos:

Ekrano tipas: LED diapazonas
Montavimas: THT
Spalvos:

4x raudona
3x žalia
3x mėlyna

Darbinė srovė: 20 mA
Darbinė įtampa:

Raudona: nuo 2,1 V iki 2,5 V
Žalia: nuo 2,1 V iki 2,5 V
Mėlyna: nuo 3,3 V iki 3,6 V

Raudonos bangos ilgis: 570 nm
Žalios bangos ilgis: 632 nm
Mėlynos bangos ilgis: 465 nm
Raudonos spalvos ryškumas: 35 mcd
Žalios spalvos ryškumas: 35 mcd
Mėlynos spalvos ryškumas: 50 mcd
Matmenys: 25,5 x 10,2 x 7,9 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-08171
Modelio pavadinimas

AN-08171

Atsiliepimų nėra

Atsiliepimų politika

1. Kam tinka šis OEM 10 segmentų LED juostinis ekranas?

Šis LED rodiklis puikiai tinka kaip temperatūros matuoklis ar skysčio lygio indikatorius. Jo matmenys yra 25,5 x 10,2 x 7,9 mm, o maitinimui reikia tik 20 mA srovės. Dėl mažo dydžio jį lengva įtaisyti įvairiuose projektuose.

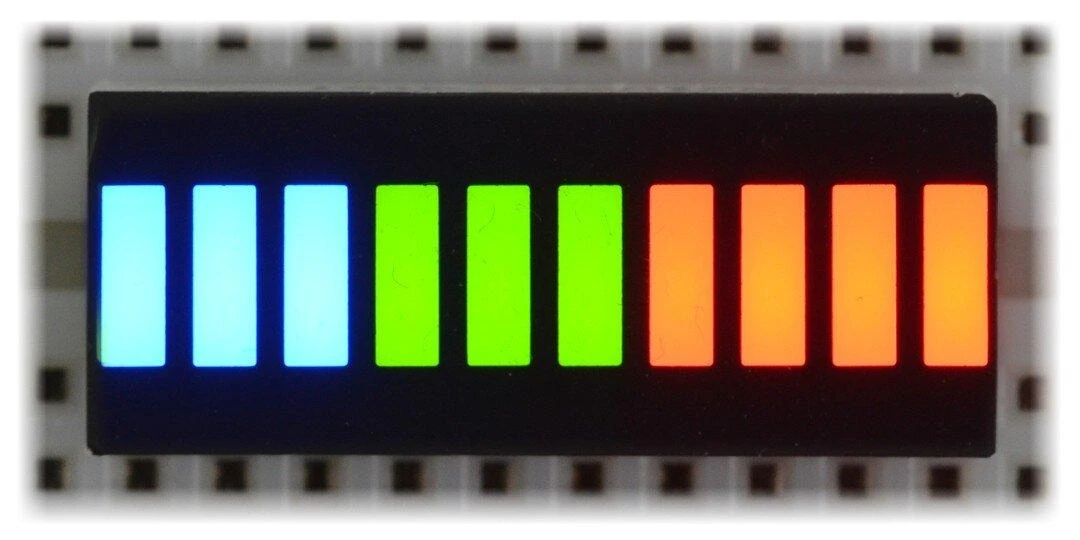

2. Kokias spalvas rodo šis 10 segmentų LED indikatorius?

Šis indikatorius turi keturis raudonos, tris žalios ir tris mėlynos spalvos segmentus. Kiekviena spalva šviečia skirtingu ryškumu: raudona ir žalia po 35 mcd, o mėlyna yra ryškesnė – 50 mcd. Tai leidžia aiškiai atskirti rodmenis.

3. Kokia šio LED juostinio ekrano darbinė įtampa?

Raudoni ir žali šviesos diodai veikia nuo 2,1 V iki 2,5 V įtampos. Mėlyniems segmentams reikia aukštesnės įtampos – nuo 3,3 V iki 3,6 V. Visiems diodams užteks 20 mA srovės, tad tokį indikatorių lengva prijungti prie valdiklių.

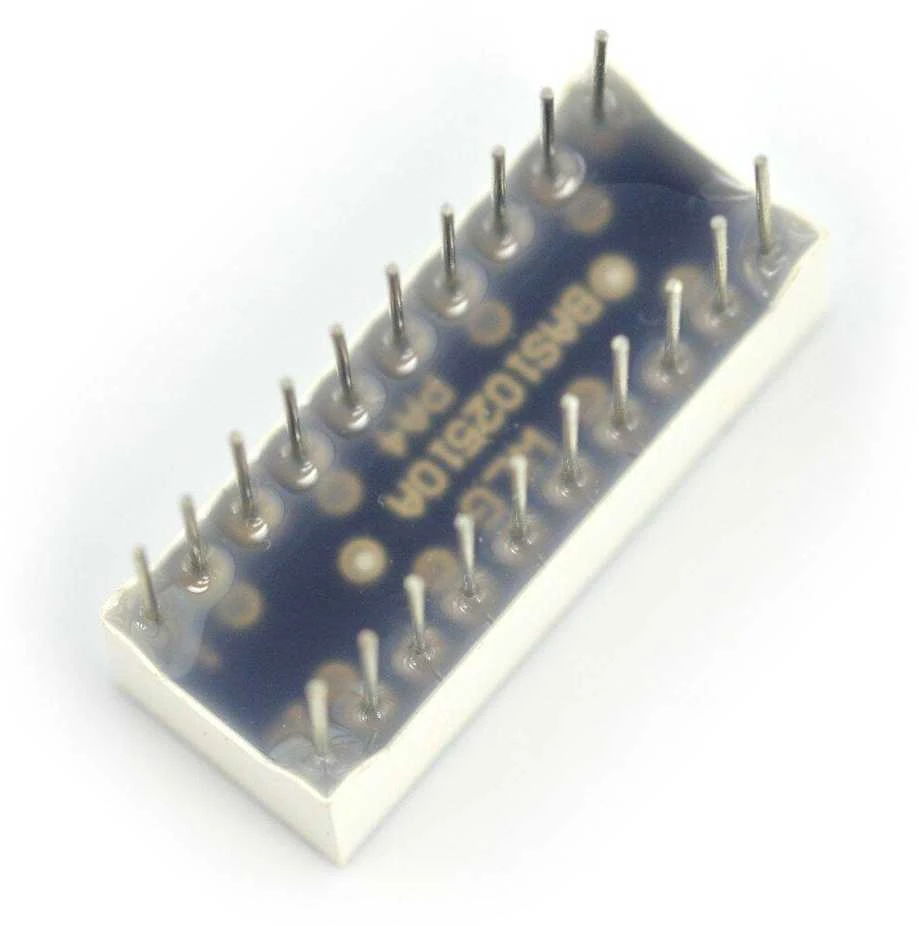

4. Ar šitas 10 segmentų LED matuoklis montuojamas per skylutes?

Taip, šis 10 segmentų LED lygio matuoklis montuojamas THT būdu, tai yra per skylutes spausdintinėje plokštėje. Toks montavimas užtikrina tvirtą mechaninį sukibimą ir yra patogus rankiniam litavimui. Tai dažnas pasirinkimas hobiistams ir meistrams.

5. Kokie šviesos bangų ilgiai būdingi šiam RGB ekranui?

Šviesos diodai šiame ekrane skleidžia skirtingus bangų ilgius: raudoni – 570 nm, žali – 632 nm, o mėlyni – 465 nm. Šie bangų ilgiai atitinka ryškias matomas spalvas. Tai padeda išlaikyti aiškų vaizdą net esant skirtingoms darbo sąlygoms.
