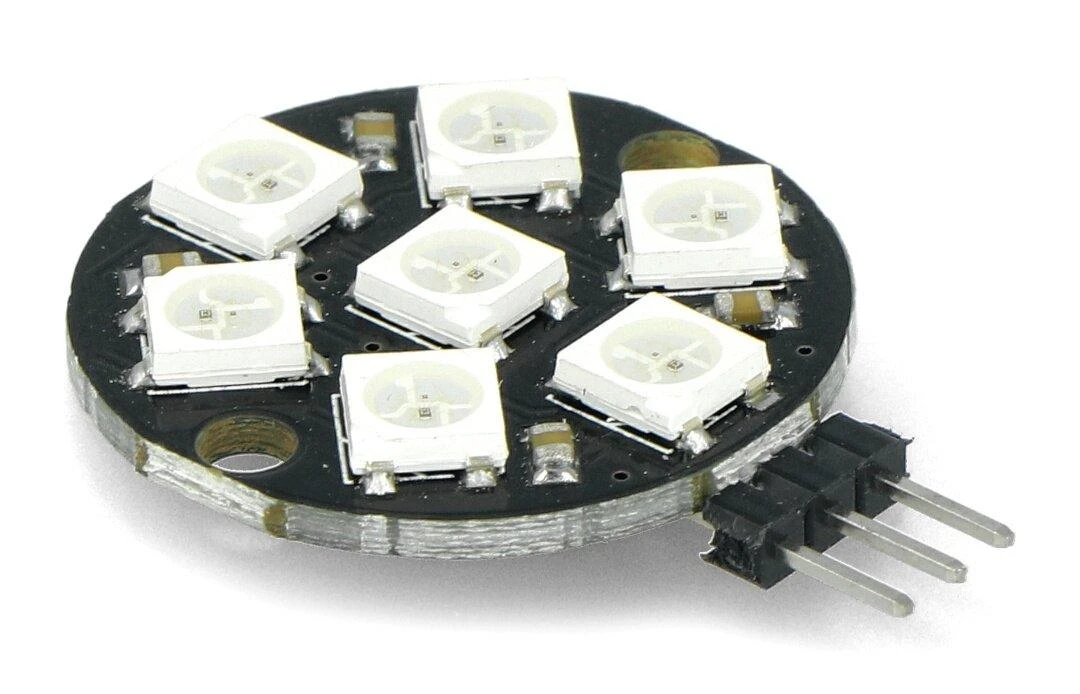

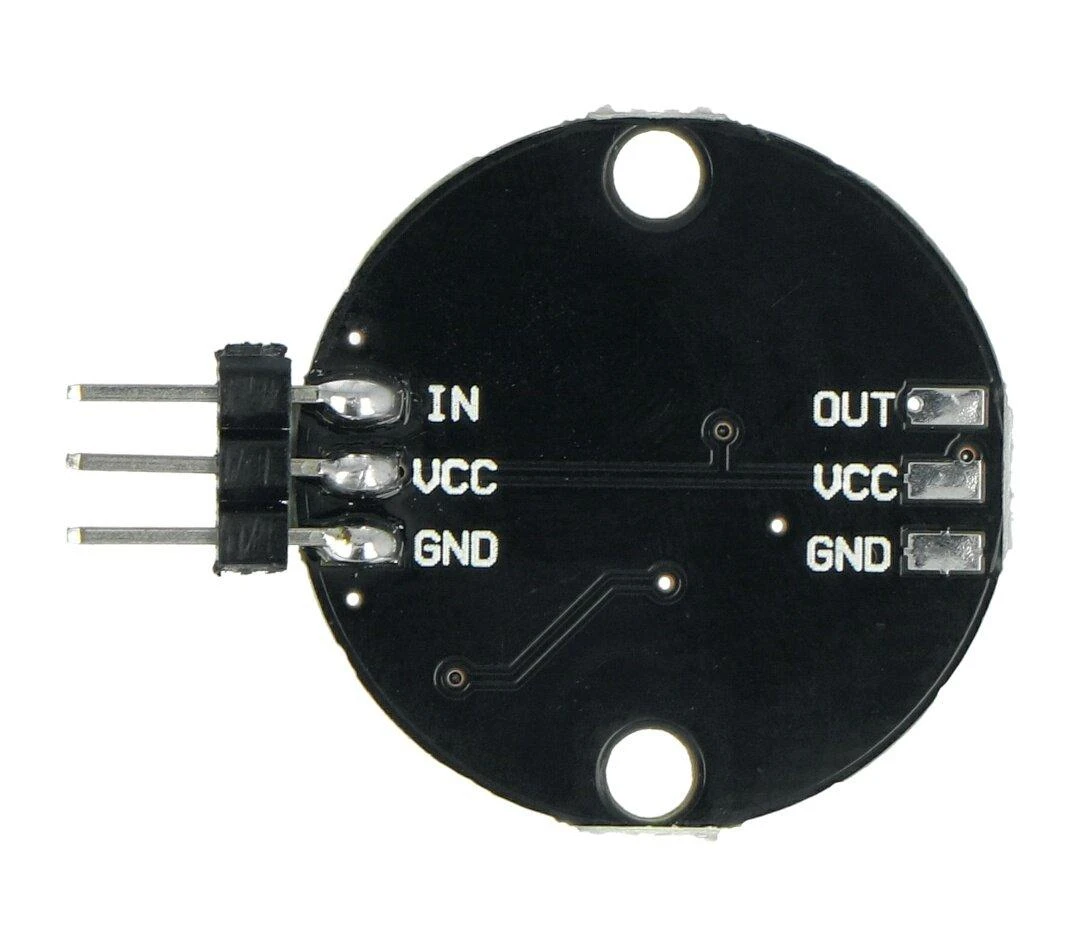

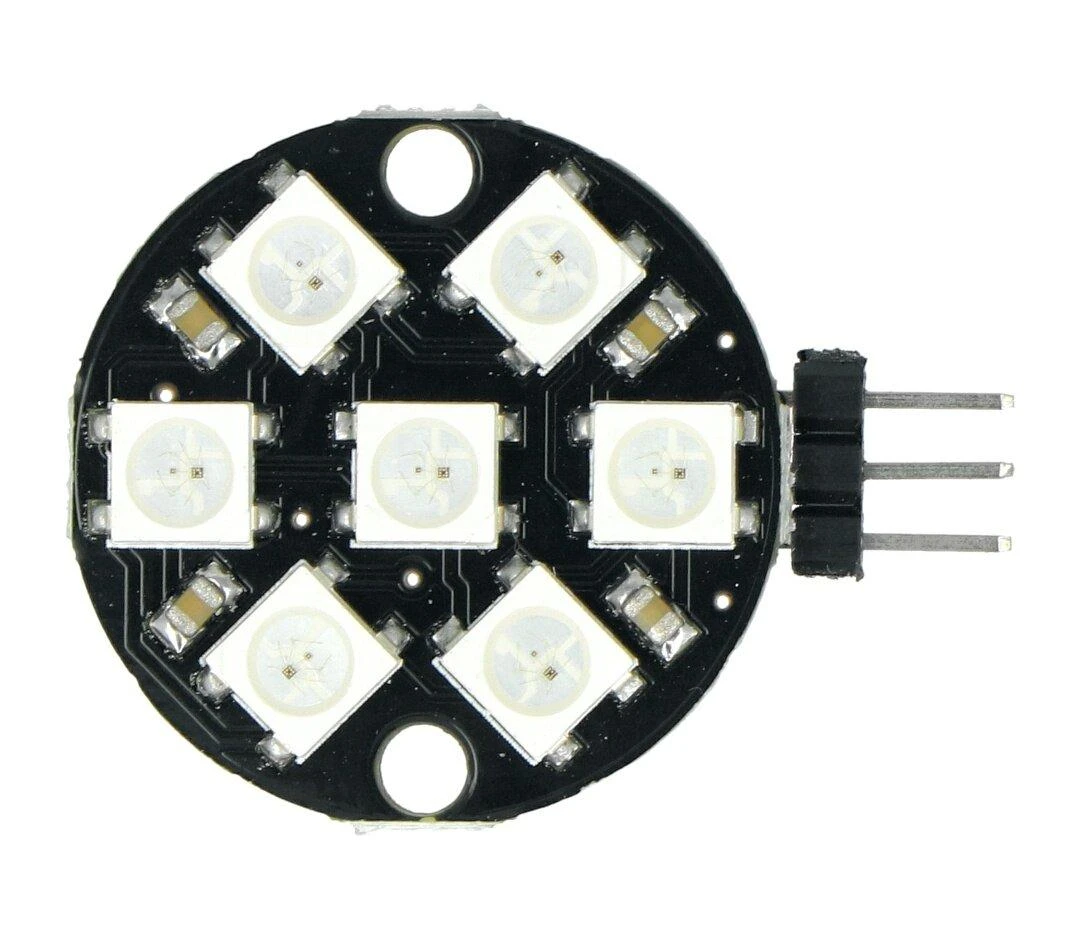

Modulis žiedo formos, susidedantis iš 7 individualiai adresuojamų RGB šviesos diodų, paremtų populiariu WS2812 lustu pagal 5050 standartus. Plokštėje yra dvi tvirtinimo angos. Moduliui valdyti pakanka naudoti tik vieną mikrovaldiklio kaištį, pvz. Arduino arba Raspberry Pi. Išorinis apskritimo skersmuo yra 23 mm. Modulis aprūpintas auksinėmis jungtimis, leidžiančiomis prijungti prie mikrovaldiklio naudojant prijungimo laidus. Žiedas maitinamas 5 V. Kiekvienas diodas sunaudoja iki 18 mA srovės, o tai šiuo atveju duoda apie 130 mA bendrą vertę. Naudojamas ryšio protokolas leidžia diodus jungti nuosekliai. Kita grandinė turi būti prijungta prie išvesties jungties, jungiant atitinkamai 5 V, GND ir DOUT su DIN. Gamintojas pažymi, kad naudojant daugiau nei 500 diodų, Arduino Uno luste gali neužtekti RAM.

Specifikacijos:

Maitinimo įtampa: 5 V
Srovės suvartojimas:

vienam diodui: 18 mA
iš viso: apie 130 mA

Naudojami šviesos diodai: RGB LED WS2812
Diodų skaičius: 7

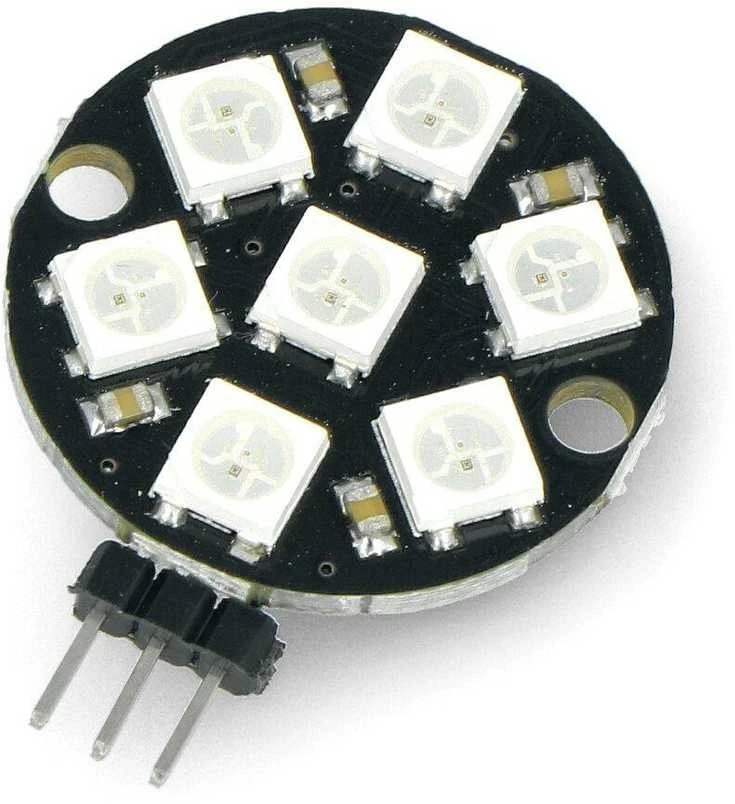

Lituotos auksinės jungtys
Išorinis skersmuo: 23 mm
