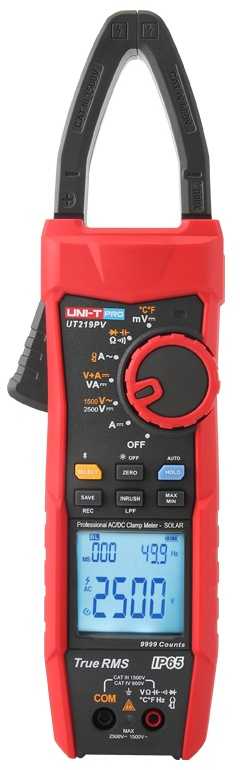

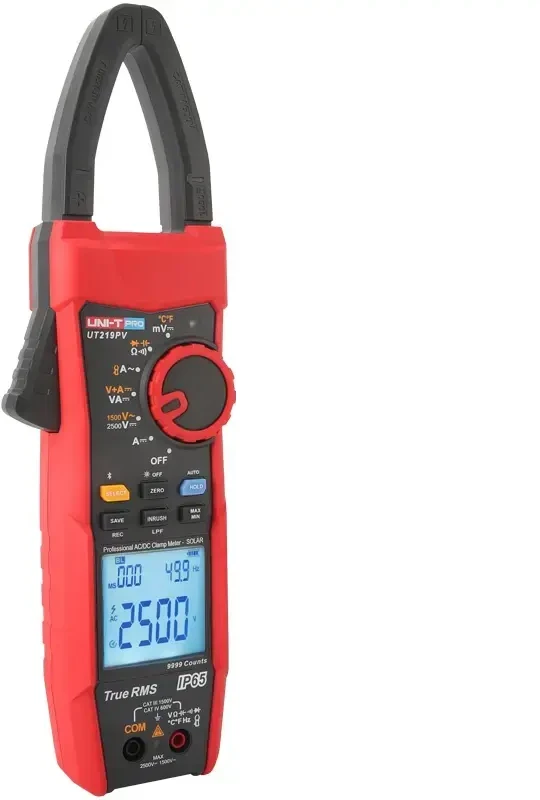

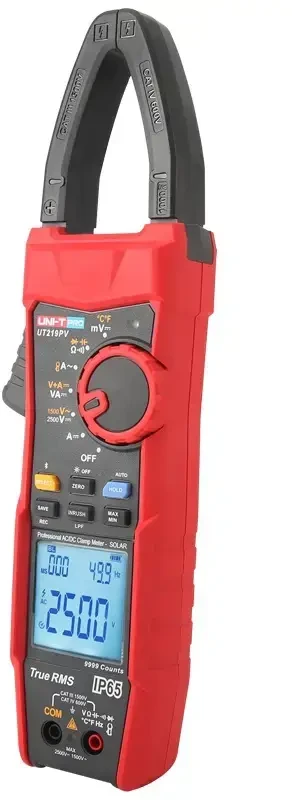

Uni-t Profesionalios matavimo replės SOLAR,1000A, 1.5kVAC, 2.5kVDC, V+A, IP65, CAT III 1.5kV, Bluetooth, UNIT

UNI-T UT219PV Profesionalios kintamosios/nuolatinės srovės matavimo replės, skirtos saulės energetikai

Profesionalus saulės kolektorių testavimas šiuolaikinėse instaliacijose

UNI-T UT219PV yra pažangus AC/DC matuoklis, specialiai sukurtas aukštos įtampos fotovoltiniams įrenginiams. Dėl plačių matavimo galimybių, tvirtos konstrukcijos ir intuityvių funkcijų, skirtų saulės energetikos specialistams, UT219PV užtikrina išskirtinį našumą technikams, dirbantiems su šiuolaikiniais saulės įrenginiais, energijos kaupimo sistemomis ir aukštos įtampos įrenginiais.

Pagrindinės savybės

• Aukštos įtampos matavimo galimybės : 1500 V kintamosios srovės ir 2500 V nuolatinės srovės išsamiai fotovoltinių sistemų diagnostikai
• Itin ploni 35 mm gnybtai : Lengvai pasiekiamos siauros vietos sujungimo dėžutėse ir inverteriuose
• Vizualinis ir garsinis saulės kolektorių poliariškumo rodymas : Akimirksniu atpažįsta atvirkštinio poliškumo jungtis
• Tikrosios vidutinės kvadratinės vertės matavimas : Užtikrina tikslius rodmenis esant skirtingoms bangų formoms
• IP65 apsauga nuo dulkių ir vandens : Tvirta konstrukcija, skirta patikimam darbui lauko sąlygomis
• "Bluetooth" programėlės ryšys : Įrašykite ir bendrinkite matavimo duomenis belaidžiu ryšiu
• Išskirtinė ekrano skiriamoji geba : 9999 skaitmenų tikslumas išsamiai analizei
• Nuolatinės srovės galios matavimas : Apskaičiuokite sistemos galią iki 2500 kVA
• Lankstus gnybtų suderinamumas : UT-CS09D matavimo klipa išplečia kintamosios srovės matavimo diapazoną iki 3000 A.
• CAT III 1500 V ir CAT IV 600 V saugos kategorijos : Geriausia rinkoje apsauga aukštos įtampos aplinkoje

UNI-T UT219PV Išsami informacija

Aukščiausios klasės saulės energijos matavimų galimybės

UNI-T UT219PV aukštos įtampos matavimo diapazonas (iki 1500 V kintamosios srovės, 2500 V nuolatinės srovės) nustato naują profesionalių saulės energijos bandymų standartą. Šis išplėstas diapazonas pritaikytas šiuolaikinėms aukštos įtampos saulės baterijoms ir akumuliatorių kaupimo sistemoms, todėl nereikia keisti matuoklių dirbant su skirtingais sistemos komponentais.

Saulės energetikos specialistai įvertins integruotą poliariškumo indikacijos sistemą, kuri, aptikus mažesnę nei -10 V nuolatinės srovės įtampą, įspėja vizualiai ir garsiniu signalu. Raudonas šviesos diodas mirksi 10 sekundžių, kartu su garsiniu signalu, o skystųjų kristalų ekrane rodomas simbolis "POLIARUMAS" - taip iš karto gaunamas grįžtamasis ryšys atliekant montavimo patikrą.

Tikslūs inžineriniai sprendimai, užtikrinantys lauko patikimumą

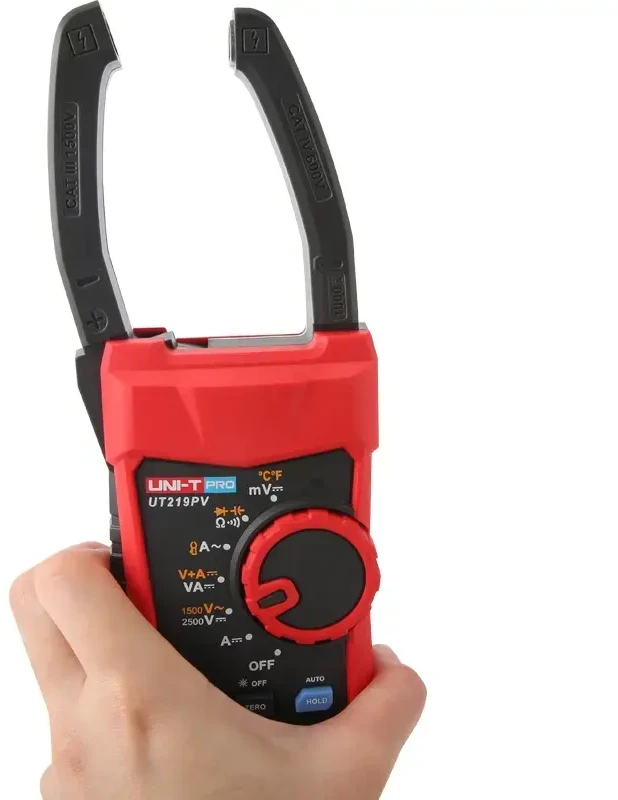

Itin plona 35 mm replių gnybtų konstrukcija leidžia technikams pasiekti laidininkus ankštose vietose, kurios dažniausiai būna saulės energijos įrenginiuose. Nesvarbu, ar matuojate srovę aukštos įtampos sujungimo dėžutėse, inverteriuose, ar kitose ribotose vietose, UT219PV užtikrina neprilygstamą prieinamumą nesumažindamas matavimo kokybės.

UT219PV turi IP65 apsaugos klasę, todėl yra atsparus dulkėms ir vandeniui - tai labai svarbu saulės elektrinių aptarnavimo technikams, dirbantiems nenuspėjamomis lauko sąlygomis. Šis profesionalaus prietaisas užtikrina nuolatinį patikimą veikimą, sumažindamas įrangos gedimus ir prastovas atliekant svarbias montavimo ir techninės priežiūros užduotis.

Pažangios matavimo funkcijos

UNI-T UT219PV suteikia išsamias matavimo galimybes, kurios yra būtinos saulės energetikos specialistams:

• AC/DC srovė : Matuokite iki 999,9 A išskirtiniu tikslumu
• AC/DC įtampa : Nuo milivoltų iki kilovoltų (nuo 999,9 mV iki 2500 V)
• Varža : Keli diapazonai nuo 999,9Ω iki 99,99 kΩ
• Talpa : Matuojama iki 1000 μF
• Dažnis : Nuo 5,0 Hz iki 999,9 Hz
• Temperatūra : nuo -40°C iki 400°C (nuo -40°F iki 752°F)
• Nuolatinės srovės galios skaičiavimas : Apskaičiuokite sistemos galią iki 2500 kVA

Tikrosios vidutinės kvadratinės vertės funkcija užtikrina tikslius matavimus nepriklausomai nuo bangos formos iškraipymų, o tai labai svarbu vertinant inverterio išėjimo kokybę ir sistemos našumą.

Išmaniosios sąsajos duomenų valdymui

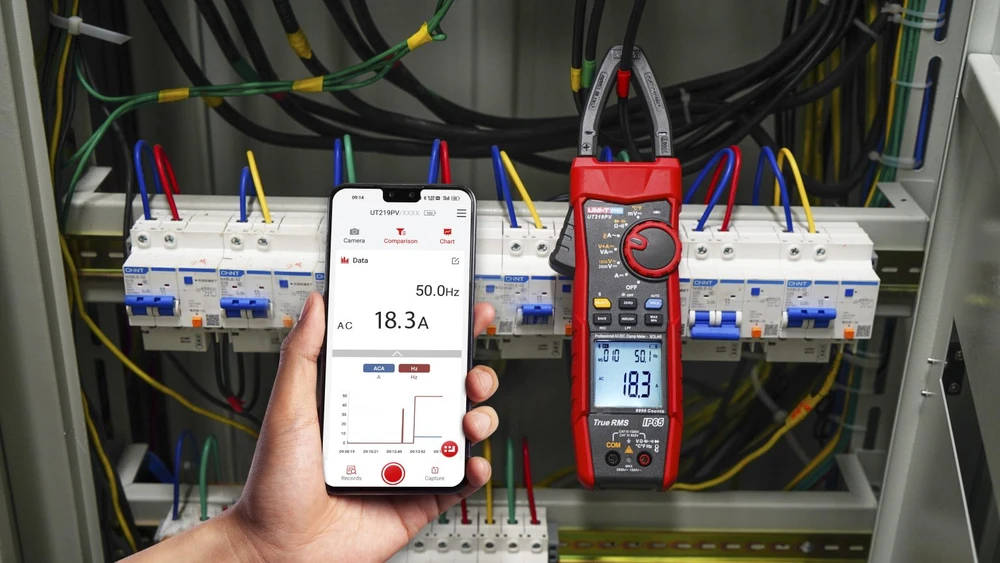

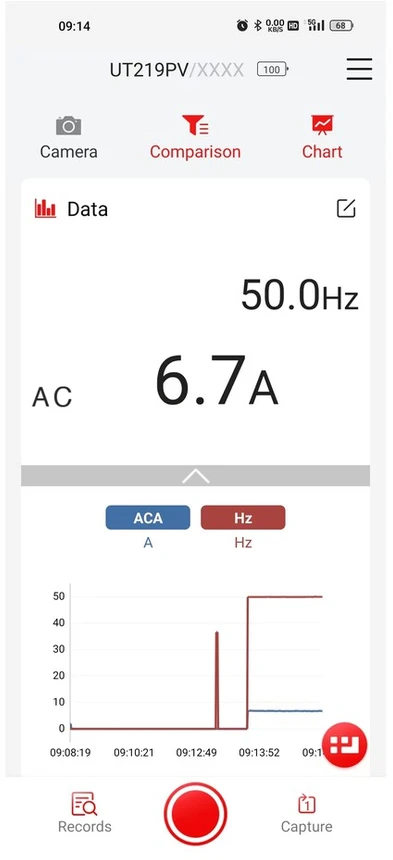

UNI-T UT219PV sklandžiai veikai naudojant "Bluetooth 5.0" ryšį. Pridedama programėlė leidžia technikams:

• įrašyti matavimo duomenis realiuoju laiku
• generuoti išsamias bandymų ataskaitas
• dalytis rezultatais su komandos nariais ir klientais
• dokumentuoti ir išsaugoti sistemos veikimo duomenis
• kurti istorinius eksploatacinių savybių įrašus techninės priežiūros tikslais

Ši skaitmeninė integracija supaprastina dokumentacijos procesus ir pagerina technikų ir projektų vadovų bendradarbiavimą.

Išplečiamos matavimo galimybės

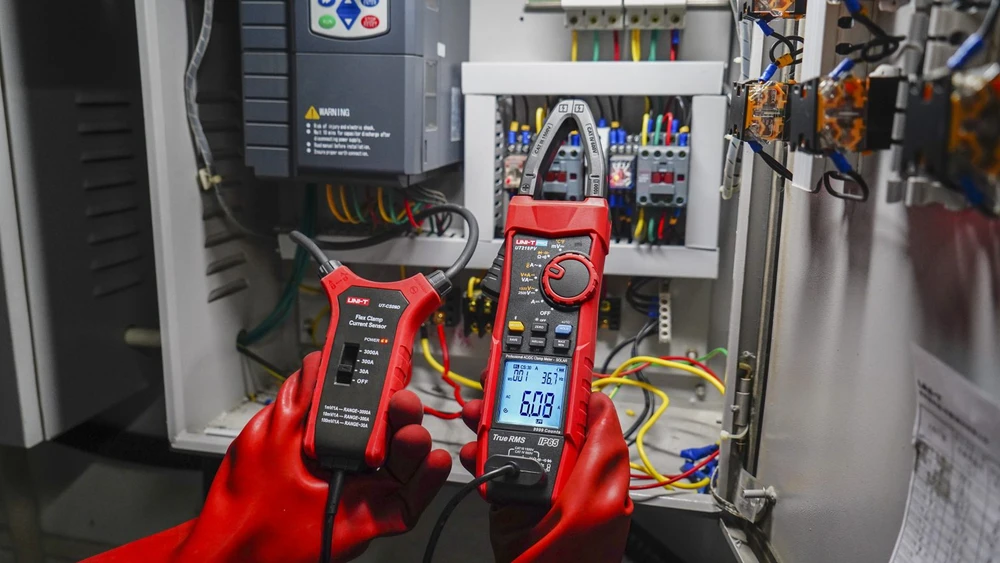

Prie UT219PV prijungus papildomą UT-CS09D lankstųjį kilpinį zondą, UT219PV kintamosios srovės matavimo diapazonas išplečiamas iki 3000 A. Ši lanksti kilpos konstrukcija leidžia atlikti matavimus tose vietose, į kur sunku prieiti su standartiniais replių gnybtais, todėl suteikia plačias matavimų galimybes didesniems saulės energijos įrenginiams ir komercinėms reikmėms.

Profesionalūs pritaikymai

Saulės energijos įrenginių montavimas ir paleidimas

Saulės elektrinių įrengimo specialistai pasikliauja UNI-T UT219PV atlikdami išsamią sistemos patikrą:

• Styginių srovių matavimas, siekiant subalansuoti masyvą
• Nuolatinės srovės įtampos bandymas modulių jungtyse
• Inverterio įvesties ir išvesties patikra
• Poliariškumo tikrinimas su vizualiniais ir garsiniais įspėjamaisiais signalais
• Sistemos išėjimo galios apskaičiavimas

Saulės energijos techninė priežiūra ir gedimų šalinimas

UT219PV supaprastina techninės priežiūros procedūras naudodamas pažangias diagnostikos funkcijas:

• Nuolatinės srovės nuotėkio srovės matavimas, siekiant nustatyti izoliacijos gedimus
• Patikrinkite inverterio veikimą atlikdami kintamosios srovės išėjimo matavimus
• Nustatyti fotovoltinių modulių eilės srovės disbalansą, rodantį modulių gedimus
• Stebėti sistemos temperatūrą prijungimo taškuose
• Dokumentuoti sistemos veikimo pokyčius

Energijos kaupimo sistemos bandymai

Šiuolaikinėms energijos kaupimo sistemoms reikia pažangių matavimo galimybių:

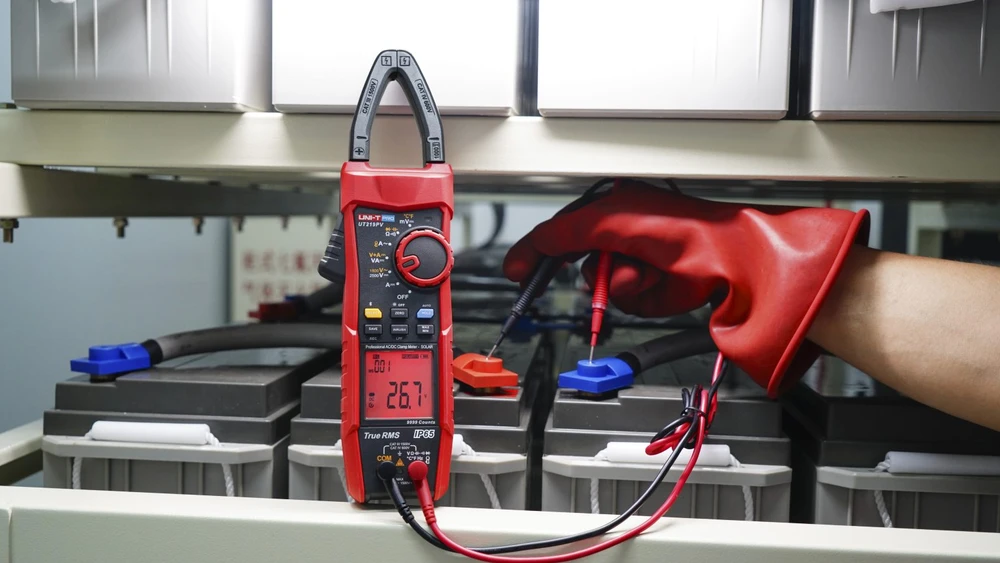

• Aukštos įtampos nuolatinės srovės akumuliatorių bandymai
• Įkrovimo / iškrovimo srovės stebėjimas
• Sistemos efektyvumo tikrinimas
• Temperatūros stebėjimas prijungimo taškuose
• Energijos konversijos testavimas

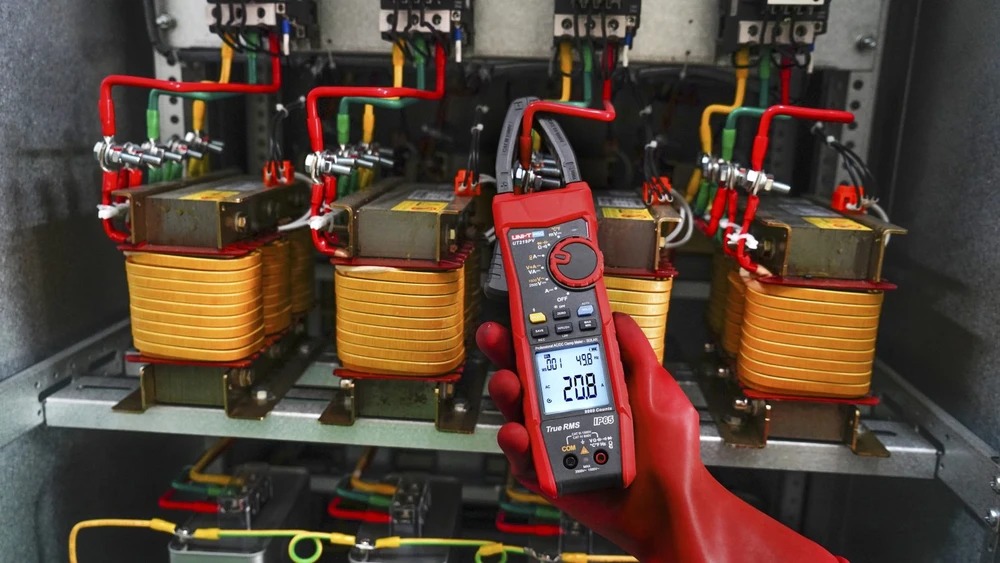

Pramonės elektros įrangos taikymas

UT219PV naudojamas ne tik saulės energijos srityje, bet ir kaip universalus įrankis aukštos įtampos pramonėje:

• Variklio srovės analizė kasyklų ir naftos telkinių įrangoje
• Didelės galios elektros sistemų trikdžių šalinimas
• UPS sistemų techninė priežiūra ir tikrinimas
• Trifazės elektros energijos sistemos testavimas

Techninės specifikacijos

Papildomos funkcijos

• Tikrasis vidutinės kvadratinės vertės matavimas (TRMS)
• 9999 rodmenų ekranas
• Dvigubas LCD ekranas (V+A)
• 35 mm replės
• Diodų testavimo funkcija
• Automatinio išlaikymo funkcija
• Įsibėgėjimo srovės matavimas
• Pikinės srovės matavimas
• "Bluetooth 5.0" ryšys
• Duomenų saugykla
• Suderinamumas su lanksčia matavimo kilpa UT-CS09D (užsakoma papildomai)
• IP65 klasė apsaugai nuo dulkių ir vandens
• CAT III 1500 V, CAT IV 600 V saugos klasės

Pakuotės turinys

• UNI-T UT219PV profesionalios SOLAR matavimo replės
• Testavimo laidai
• Temperatūros zondas
• Baterijos (AAA x 1)
• Naudotojo vadovas
• Dėklas
