1. Kokiai įtampai skirtas UT503PV saulės elementų testeris?

Šis prietaisas matuoja izoliacijos varžą esant 125V, 250V, 500V ir 1000V nuolatinei įtampai. Jis taip pat automatiškai atpažįsta kintamąją ir nuolatinę srovę. Tai leidžia saugiai patikrinti saulės modulių izoliaciją skirtingomis sąlygomis ir užtikrina patikimus rezultatus.

2. Kaip išlaikyti duomenis iš šio izoliacijos matuoklio?

Duomenis galite perkelti naudodami USB kabelį arba belaidžiu būdu per „Bluetooth“ programą. Programa leidžia patogiai peržiūrėti, analizuoti ir saugoti matavimo rezultatus. Tai ypač naudinga, kai reikia parengti ataskaitas ar sekti izoliacijos būklę laikui bėgant.

3. Kokiu tikslumu matuojama izoliacijos varža?

Matavimo tikslumas priklauso nuo varžos diapazono. Mažesnėms varžoms iki 1000 MΩ taikoma ±(1,5%+5) paklaida. Didesnėms varžoms iki 4000 MΩ taikoma ±(5%+6) paklaida. Šios vertės užtikrina patikimą ir tikslų saulės elementų izoliacijos įvertinimą.

4. Ar šis testeris gali matuoti įtampą įrenginyje?

Taip, UT503PV turi įtampos matavimo funkciją. Jis gali matuoti iki 1000 V nuolatinės srovės ir 600 V kintamosios srovės įtampą. Prietaisas automatiškai atpažįsta įtampos tipą, todėl matavimas yra saugus ir paprastas net dirbant su įjungta saulės sistema.

5. Kokios saugumo funkcijos įdiegtos šiame matuoklyje?

Šis testeris turi automatinį iškrovimą ir aukštos įtampos signalą. Automatinis iškrovimas padeda apsaugoti vartotoją po matavimo, o aukštos įtampos signalas įspėja apie pavojingą įtampą. Be to, įrenginys atitinka CE ir cETLus sertifikatus, užtikrinančius saugų naudojimą.

Saulės elementų izoliacijos varžos...

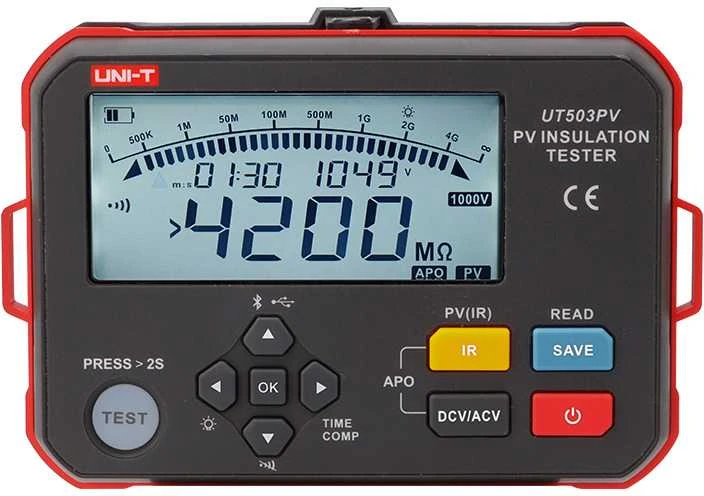

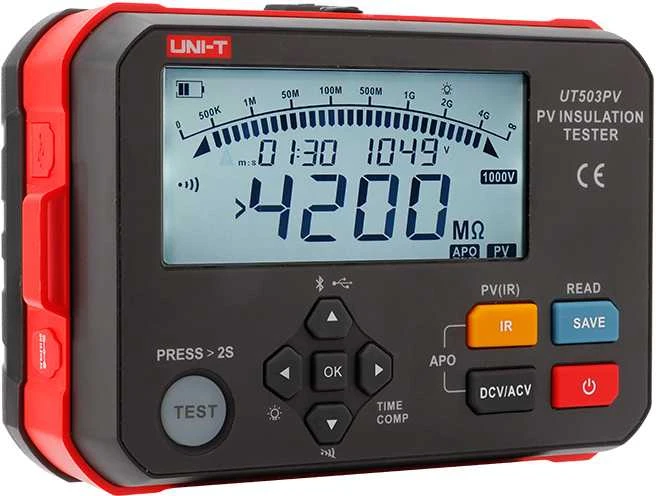

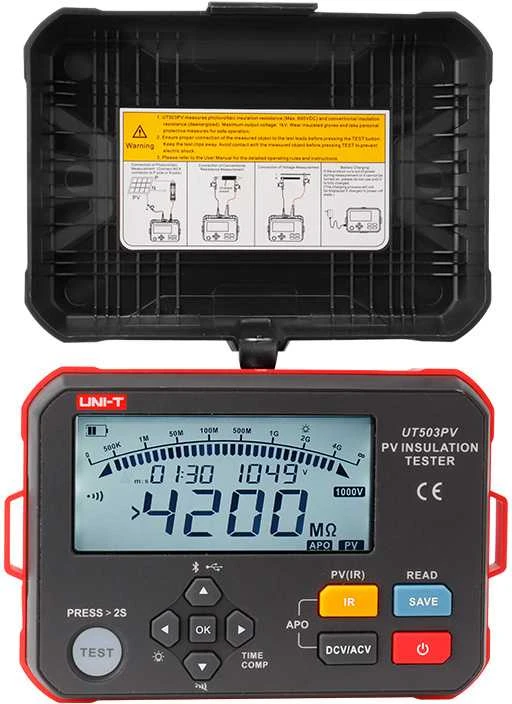

UT503PV PV izoliacijos testeris

UT503PV PV izoliacijos varžos testeris turi fotoelektrinės gyvosios izoliacijos varžos matavimo funkciją, įprastos izoliacijos varžos funkciją (negyvosios), kintamosios ir nuolatinės srovės įtampos automatinio atpažinimo matavimą ir pan.

UT503PV PV izoliacijos testerio savybės

Sertifikatai (tik UT503PV serijos): CE, cETLus.

● Aukšta išėjimo įtampa: DC 1000V

● Įjungto įrenginio bandymas: DC 1000V

● Izoliacijos varža (PV+IR): 4000MΩ

● Įtampos matavimas: 1000 V NUOLATINĖS SROVĖS IR 600 V KINTAMOSIOS SROVĖS

● Automatinis iškrovimas

● Pakopinė įtampa

● Laiko matavimas

● Palyginimo funkcija (IR)

● Aukštos įtampos signalas

● Duomenų perdavimas: USB kabelis + "Bluetooth" programa

● LR6 AA šarminės baterijos: 6 vnt.

● Nešiojamas ir patogus

Specifikacijos

Specifikacijos
Išėjimo įtampa	Atsparumas izoliacijai		PV izoliacijos varža	Tikslumas
125V	<1.51MΩ		NETAIKOMA	Skirta tik nuorodai
	1.51MΩ~100.0MΩ			±(1.5%+5)
	100.1MΩ~1000MΩ			±(5%+6)
250V	<1.51MΩ		NETAIKOMA	Skirta tik nuorodai
	1.51MΩ~200.0MΩ			±(1.5%+5)
	200.1MΩ~2000MΩ			±(5%+6)
500V	<1.51MΩ		<1.51MΩ	Skirta tik nuorodai
	1.51MΩ~1000MΩ		1.51MΩ~1000MΩ	±(1.5%+5)
	1001MΩ~4000MΩ		1001MΩ~4000MΩ	±(5%+6)
1000V	<1.51MΩ		<1.51MΩ	Skirta tik nuorodai
	1.51MΩ~1000MΩ		1.51MΩ~1000MΩ	±(1.5%+5)
	1001MΩ~4000MΩ		1001MΩ~4000MΩ	±(5%+6)
Įtampos matavimas	Nuolatinė įtampa		5 ～ 1000 V nuolatinės srovės	± （ 1%+4 ）
	Kintamosios srovės įtampa		5 ～ 600V AC	± （ 1%+4 ）
Trumpojo jungimo srovė	IR matavimas		<1,5 mA
	PV IR matavimas		<1,2 mA
Tęsti matavimą(IR)	√ (numatytasis nustatymas)		Palyginti funkciją(IR)	√
Laiko matavimas	√		Žingsninė įtampa	√
Automatinis iškrovimas	√		Aukštos įtampos signalas	√
Įjungto įrenginio bandymas	IR matavimas: NEBANDYKITE, jei įjungto įrenginio įtampa yra didesnė nei 25 V.
	PV IR matavimas: įjungto įrenginio įtampa turi būti mažesnė nei 1000 V DC
Foninis apšvietimas	Automatinis ir rankinis foninis apšvietimas; automatinis išsijungimas po 30 sekundžių
Duomenų saugojimas	1000 rinkinių
Duomenų perdavimas	perdavimas per USB kabelį
	perdavimas per "Bluetooth" programą
IP	IP54 (su uždarytu dangteliu)
CAT įvertinimas	II KAT. 1000 V, III KAT. 600 V
Sertifikatai	CE, UKCA
Bendrosios savybės
Produkto spalva		Raudona + pilka
Produkto svoris (su baterijomis)		Apie 0,5 kg (įskaitant akumuliatorių)
Produkto dydis		161(L)×117.3(D)×63(H)mm
Priedai		1. Vadovas: 1 vnt. 2. Bandomojo laido linija (1 juoda bandymo linija, 1 nuotolinio valdymo bandymo laido linija): 2 vnt. 3. Žibinto kištukas: 1vnt. 4. Raudonas/juodas aligatoriaus spaustukas: 1 pora 5. Bananinis kištukas su MC4 kištuko bandymo linija: 1 pora 6. C tipo kabelis: 1 vnt. 7. Dirželis: 1 vnt. 8. LR6 AA šarminės baterijos: 6 vnt. 9. Įkrovimo stovas (pasirinktinai, modelis: UT-W13)
Standartinė pakuotė		dėžė + kartonas
SPQ		2
Pakuotės dydis		360×230×290 mm
