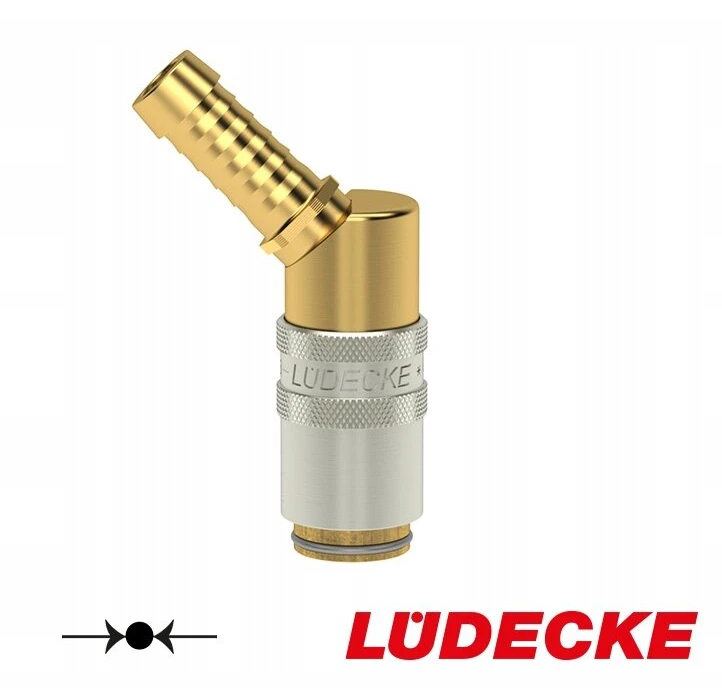

Greitoji jungtis temperatūros reguliavimas kampu 45° Dn6 Ludecke žarnai 9 mm Hasco Z 8

„Nest & nbsp“; Greitos injekcijų formų ir Nbsp; „Lüdecke & nbsp“; DN & NBSP; 6 su gyvatės pirštų galiukais ir Nbsp; 9 mm & nbsp; - 45 ° kampas - ESHM & Nbsp; 9 & nbsp; TL -45 - „Hasco“ ekvivalentas 8

Greitos jungtys iš eshm serijos o dn & nbsp; 6 ir kištuko skersmuo & nbsp; 9 mm būdingas labai didelis srauto greitis, kai mažo slėgio kritimas. & nbsp;

dalis eshm & nbsp; 9 & nbsp; TL-45 Jame yra lizdas iš vieno lizdo, o ant kito - gyvatės, skirtos gyvatei, 45 ° kampu su eglutės profiliu, pritaikytu naudoti, spaustukams ar spaustukams. ). Kabelis, aprūpintas šiuo kištuku tempimo metu, bus skystis.

Padaryti žalvario kūną lygų.

Suderinamas su greitomis temperatūros kontrolės jungtimis, naudojant vokišką profilį (Europos) Hasco Nuo 8.

Šios greitos jungtys yra skirtos naudoti diegimo temperatūros reguliavimas , kurie dažniausiai naudojami plastinių perdirbimo pramonėje. Aukštos kokybės jungiamosios detalės užtikrina tikslų slėgį ir temperatūrą, kuri gali siekti iki 200 ° C. Tai yra tinkamo slėgio ir temperatūros išlaikymo tikslumas, kuris dažnai lemia aukštą tikslių formų formų pakartojimą iš formos. Tai pavers nedidelį kiekį medžiagos reaktyvinio lėktuvo, kuris padidins pagamintų elementų ekonominį patrauklumą. Kitaip tariant, dėl šių jungčių naudojimo tuo pačiu metu mes padarysime teisingiau pagamintus plastikinius elementus.

Šios greitos jungtys, naudodamiesi tinkamais sandarikliais ir medžiagomis, gali gabenti įvairias aušinimo terpes, tiek karštą, tiek šaltą vandenį, aliejų ar orą.

Pasiūlyme yra visas temperatūros valdymo sistemų, naudojamų plastikinis apdorojimas , jungtys ir greitos jungtys Gamyba lüdecke.

• Darbinis slėgis [juosta]: 15 (vakuumas).
• Darbinė temperatūra [° C]: nuo -20 iki +200.
• Ryšio medžiaga, vožtuvo korpusas, vožtuvas: žalvario MS 58.
• Atjungimo rankovė: žalvario MS 58 Nickel -Upated.
• Spyruoklinė medžiaga, tvirtinimo žiedas, rutuliai: nerūdijantis plienas.
• Vidutinis: oras, vanduo, aliejus ir kiti.
• Sandarinimas: vitonas (fluoro guma)
• žarna su vidiniu skersmeniu: & nbsp; 9 mm
• Longness & nbsp; Betonas [L1]: & nbsp; 25,5 mm & nbsp;
• Nominalus lizdo dydis: dn 6
• kištuko plotis [ds]: & nbsp; 9 mm & nbsp;
• ilgis [l]: & nbsp; 42,5 mm
• Bendras plotis: 17 mm
• Skrydis: & nbsp; 6 & nbsp;
• Svoris: & nbsp; 62 g
• kištuko profilis pagal: hasco su 8 .
• Katalogo numeris: ESHM & Nbsp; 9 TL-45

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir šviesos, traukiančios kištuką, kad patikrintumėte ryšį.

3 žingsnis.

Vieneto paskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo.
