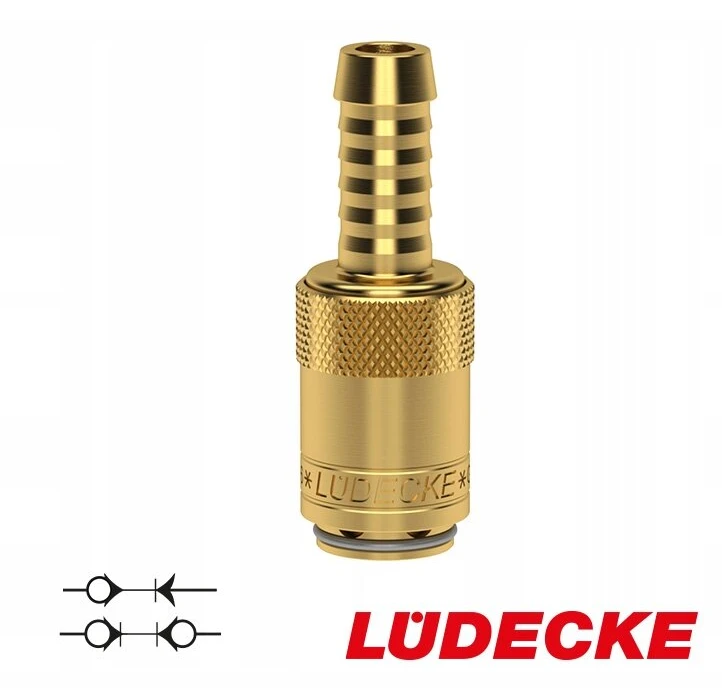

Greita jungtis su temperatūros reguliavimu ir Dn 6 Ludecke ventiliu, svoris 9 - Dme 1/4"

Greita jungties injekcijų formoms ir Nbsp; „Lüdecke & nbsp“; DN & NBSP; 6 su užuomina į gyvatės ir Nbsp; 9 mm, su vožtuvu & nbsp; - ESDM & Nbsp; 9 & nbsp; tlab - lygiavertis DME 1/4 " esdm o dn & nbsp; 6 ir 9,4 mm kištuko skersmeniui būdingas labai didelis srauto greitis, kai mažo slėgio kritimas. & nbsp;

tlab dalis Viena vertus, jame yra lizdas, kita - gyvatės jungtis. Šiuos lizdus su vožtuvu galima sujungti su abiem kištukais su vožtuvu ir be jo, nes jie turi adatą, kuri atidarys kištuko vožtuvą. Versijoje su vožtuvais tempimo laidai nebus skysti, o terpė liks laidoje.

Padaryti žalvario korpusą su uždaroma rankove, nerūdijančio plieno elementais ir vitono sandarinimu.

Suderinamas su greitomis temperatūros kontrolės jungtimis, su amerikietišku profiliu DME 1/4 " .

Šios greitos jungtys yra skirtos naudoti temperatūros valdymo įrenginiuose, kurie dažniausiai naudojami plastiko perdirbimo pramonėje. Aukštos kokybės jungiamosios detalės užtikrina tikslų slėgį ir temperatūrą, kuri gali siekti iki 200 ° C. Tai yra tinkamo slėgio ir temperatūros išlaikymo tikslumas, kuris dažnai lemia aukštą tikslių formų formų pakartojimą iš formos. Tai pavers nedidelį kiekį medžiagos reaktyvinio lėktuvo, kuris padidins pagamintų elementų ekonominį patrauklumą. Kitaip tariant, dėl šių jungčių naudojimo tuo pačiu metu mes padarysime teisingiau pagamintus plastikinius elementus.

Šios greitos jungtys, naudodamiesi tinkamais sandarikliais ir medžiagomis, gali gabenti įvairias aušinimo terpes, tiek karštą, tiek šaltą vandenį, aliejų ar orą.

Mes siūlome visą greitą jungčių asortimentą, skirtą reguliuoti gamybos temperatūrą ludecke kurios suderinamos su populiariausiomis greito sujungimo sistemomis.

• Darbinis slėgis [juosta]: 15 .
• Darbinė temperatūra [° C]: nuo -20 iki +200 (aliejus, oras), +150 (vanduo) .
• Ryšio medžiaga, vožtuvo korpusas, vožtuvas: žalvario MS 58.
• Atjungimo rankovė: žalvario MS 58 Nickel -Upated.
• Spyruoklinė medžiaga, fiksavimo žiedas, rutuliai: nerūdijantis plienas
• Vidutinis: & nbsp; Oras, vanduo, aliejus ir kiti.
• Sandarinimas: & nbsp; „Viton & Nbsp“; FKM (taip vadinama fluoro guma).
• Nominalus žarnos dydis [mm]: 9
• plotis [d]: 17
• kištuko plotis [DS]: 9.4
• Sraigto lygis [L1]: & nbsp; 22,5 mm
• ilgis [l]: & nbsp; 51 mm
• Svoris: & nbsp; 45 g
• lygiavertis: dme 1/4 ".

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir šviesos, traukiančios kištuką, kad patikrintumėte ryšį.

3 žingsnis.

Vieneto paskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo.
