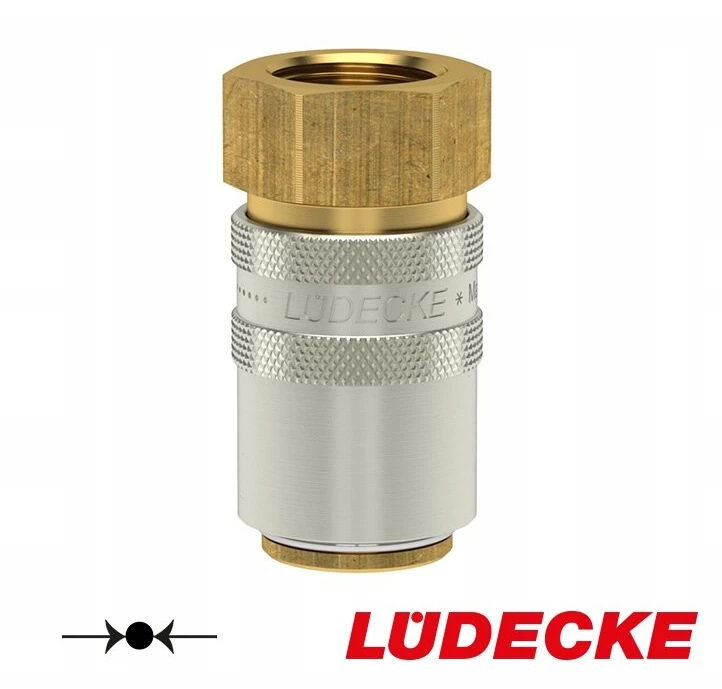

Greita jungties injekcijų formoms ir Nbsp; „Lüdecke & nbsp“; DN & NBSP; 9 su vidiniu gija 1/4 "& nbsp; - ESH & nbsp; o dn 9 ir 13 mm kištuko skersmeniui būdingas labai didelis srauto greitis, kai mažo slėgio kritimas. & nbsp;

dalis esh & nbsp; 14 & nbsp; I Viena vertus, jis turi greitą sukabinimo lizdą, kita vertus, vidinis sriegis pagal ISO 228. Norėdami palengvinti mazgą, jis turi šešiakampį sriegį, kad būtų galima naudoti raktą surinkimo metu. Lizdai be vožtuvo, galite naudoti tik su kištukais be vožtuvo ( nemokamas skrydis ). Versijoje be vožtuvo laidai, esantys ruože, bus skysti.

Padaryti žalvario korpusą, kad būtų galima atskirti nuo greitų jungčių su vožtuvu, rankove ir nbsp; Nikelis buvo uždengtas.

Suderinamas su greitomis temperatūros kontrolės jungtimis, naudojant vokišką profilį (Europos) Hasco Nuo 8.

Šios greitos jungtys yra skirtos naudoti diegimo temperatūros reguliavimas , kurie dažniausiai būna plastiko perdirbimo pramonėje. Aukštos kokybės jungiamosios detalės užtikrina tikslų slėgį ir temperatūrą, kuri gali siekti iki 200 ° C. Tai yra tinkamo slėgio ir temperatūros išlaikymo tikslumas, kuris dažnai lemia aukštą tikslių formų formų pakartojimą iš formos. Tai pavers nedidelį kiekį medžiagos reaktyvinio lėktuvo, kuris padidins pagamintų elementų ekonominį patrauklumą. Kitaip tariant, dėl šių jungčių naudojimo tuo pačiu metu mes padarysime teisingiau pagamintus plastikinius elementus.

Šios greitos jungtys, naudodamiesi tinkamais sandarikliais ir medžiagomis, gali gabenti įvairias aušinimo terpes, tiek karštą, tiek šaltą vandenį, aliejų ar orą.

Pasiūlyme yra visas temperatūros valdymo sistemų, naudojamų plastikinis apdorojimas , jungtys ir greitos jungtys Gamyba lüdecke.

Darbinis slėgis [juosta]: 15 .
Darbinė temperatūra [° C]: nuo -20 iki +200 (aliejus, oras), +150 (vanduo) .
Ryšio medžiaga, vožtuvo korpusas, vožtuvas: žalvario MS 58
Atjungimo rankovė: MS 58 Nikllane
Spyruoklinė medžiaga, tvirtinimo žiedas, rutuliai: nerūdijantis plienas.
Vidutinis: oras, vanduo, aliejus ir kiti.
Sandarinimas: Viton (Fluorido guma, FKM)
Siūlai: ISO 228
Siūlų dydis: 1/4 "
sriegio ilgis [l1]: & nbsp; 9 mm & nbsp;
kištukas, nominalus dydis: dn 9
kištuko plotis [ds]: 13 mm & nbsp;
Bendras plotis [d]: 23,5 mm
Bendras ilgis [L]: & nbsp; 44,5 mm
rakto dydis [SW]: 17
Skrydis: & nbsp; 9 & nbsp;
Svoris: & nbsp; 75 g
kištuko profilis pagal: hasco su 8 .
Katalogo numeris: ESH & Nbsp; 14 ir

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir šviesos, traukiančios kištuką, kad patikrintumėte ryšį.

3 žingsnis.

Vieneto paskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo.
