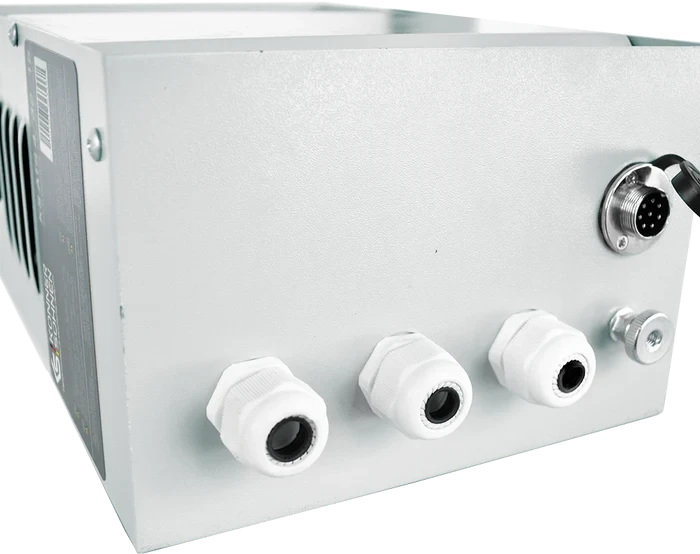

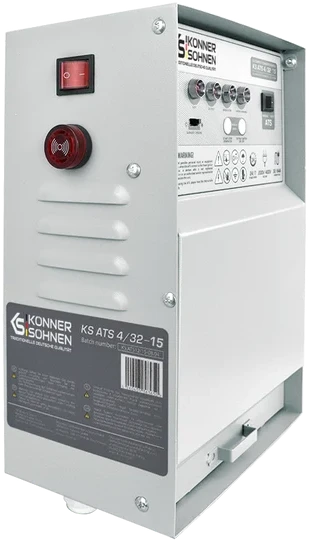

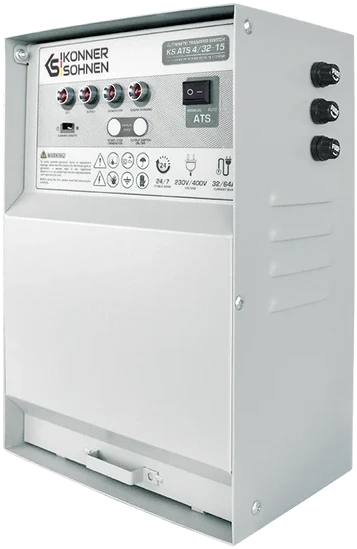

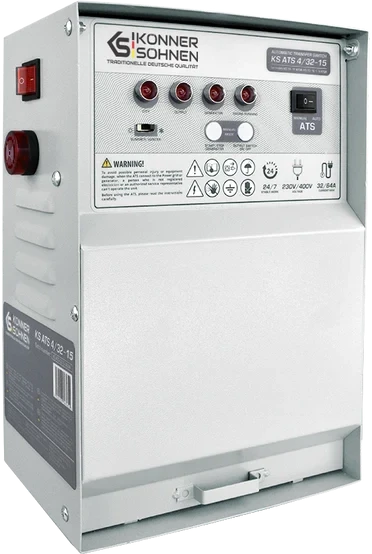

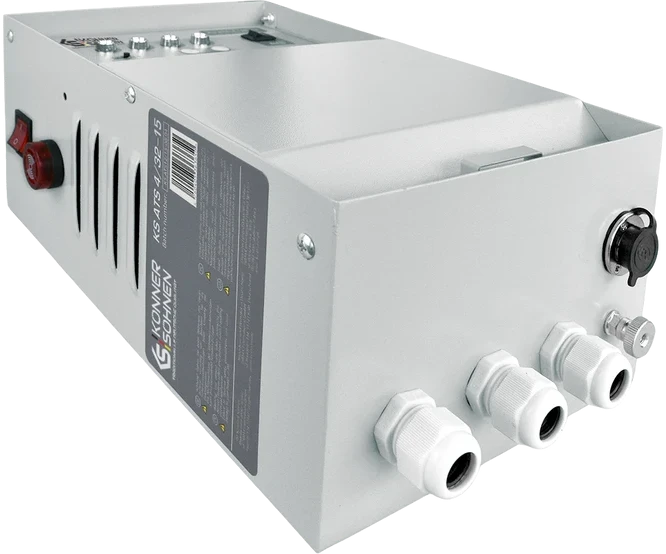

Könner & Söhnen KS ATS 4/32-15 automatinio rezervo įjungimo įrenginys

„Könner & Söhnen KS ATS 4/32-15“ – automatinio rezervo įjungimo įrenginys (ATS), skirtas užtikrinti patikimą atsarginio elektros energijos šaltinio valdymą. Dingus pagrindiniam elektros tiekimui, ATS sistema leidžia automatizuoti generatoriaus paleidimą ir perjungimą į atsarginį maitinimą, todėl nereikia generatoriaus įjungti ir išjungti rankiniu būdu.

Įrenginys pritaikytas 230/400 V elektros sistemoms. Maksimali srovė siekia 64 A, o palaikoma galia – iki 14 kW naudojant 230 V ir iki 21 kW naudojant 400 V įtampą. Dėl šių parametrų įrenginys tinka didesnės galios atsarginio elektros tiekimo sistemoms.

Tvirtas korpusas pasižymi IP41 apsaugos klase, o platus darbinės temperatūros diapazonas nuo –10 °C iki +55 °C leidžia įrenginį naudoti įvairiomis eksploatavimo sąlygomis. ATS sistema padeda sumažinti rankinio generatoriaus valdymo poreikį ir užtikrina patogesnį atsarginio elektros tiekimo organizavimą.

Pagrindiniai privalumai

Automatinis atsarginio maitinimo valdymas

Nereikia generatoriaus paleisti ir išjungti rankiniu būdu

Tinka 230 V ir 400 V sistemoms

Iki 14 kW galia esant 230 V įtampai

Iki 21 kW galia esant 400 V įtampai

Maksimali srovė – 64 A

IP41 apsaugos klasė

Darbinė temperatūra nuo –10 °C iki +55 °C

Specifikacija:

Galia (230 V), kW

Maksimali srovė (230 V), A

Galia (400 V), kW

Maksimali srovė (400 V), A

Darbo aplinka

nuo -10 °C iki +55 °C; drėgmė ≤ 60 %

Sandėliavimo aplinka

nuo -10 °C iki +70 °C; drėgmė ≤ 60 %

Įtampa, V

230/400

IP apsaugos klasė

IP41

Grynieji matmenys (I × P × A), mm

220 × 150 × 370

Bendrieji matmenys (I × P × A), mm

325 × 200 × 405

Grynasis svoris, kg

5,5

Bendrasis svoris, kg

6,1

SKU

KS ATS 4/32-15

1. Koks Könner & Söhnen ATS 4/32-15 sistemos tarpo dydis?

Automatinis jungiklis ATS 4/32-15 yra priedas generatoriams. Pagal specifikaciją jo neto matmenys yra 220 milimetrų gylio, 150 milimetrų pločio ir 370 milimetrų aukščio. Tai kompaktiškas įrenginys, pritaikytas montuoti ribotoje erdvėje.

2. Ar šis ATS veikia su 230 voltų sistema?

Taip, šis automatinio įjungimo blokas puikiai veikia esant 230 voltų įtampai. Jis atlaiko maksimalią 64 amperų srovės galią, o jo galia siekia 14 kilovatų. Šie duomenys leidžia jį naudoti su įvairiais buitiniais generatoriais.

3. Kokia didžiausia leistina aplinkos temperatūra darbui?

Įrenginys Könner Söhnen gali veikti aplinkoje, kurioje temperatūra svyruoja nuo minus dešimties iki plius penkiasdešimt penkių laipsnių pagal Celsijų. Didesnių šilumos svyravimų reikėtų vengti, kad būtų užtikrintas ilgas tarnavimo laikas.

4. Ar KM-ATS-4-32/15 modelis tinka 400V tinklams?

Taip, modelio KS-ATS-4-32/15 specifikacijos apima 400 voltų įtampą. Esant trijų fazių sistemai jo galia sudaro 21 kilovatą, o maksimali srovė – 32 amperai. Šis blokas sukurtas patikimam ir saugiam darbui.

5. Kokią apsaugą nuo dulkių ir vandens turi jungiklis?

Automatinis generatoriaus jungiklis pasižymi IP41 apsaugos klase. Tai reiškia, kad jis apsaugotas nuo didesnių nei vienas milimetras kietų daiktų, tokių kaip įrankiai ar viela. Taip pat jis yra apsaugotas nuo vertikaliai kristi galinčių vandens lašų.

6. Ar šis automatinis perjungiklis tinka bet kuriam generatoriui?

Šis KÖNNER & SÖHNEN automatinis perjungiklis turi universalią 5 kontaktų jungtį, skirtą benzininiams arba dyzeliniams generatoriams su elektriniu starteriu. Jis tinka tik konkretiems KS-15-1E-ATSR ir KS-15-1E-1/3-ATSR modeliams, todėl prieš perkant būtina patikrinti suderinamumą.

7. Kokią maksimalią galią ir srovę atlaiko šis ATS blokas?

Įrenginys atlaiko iki 14 kW galią esant 230 V įtampai ir 21 kW galią esant 400 V įtampai. Maksimali srovė siekia 64 A esant 230 V, o 400 V tinkle – 32 A. Tokios savybės užtikrina stabilų perjungimą vidutinės galios sistemose.

8. Kokios papildomos funkcijos yra šiame perjungimo įrenginyje?

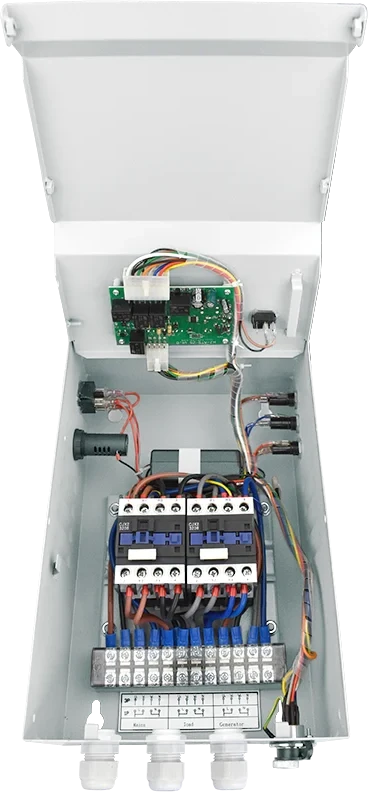

Šis ATS modelis turi programuojamą loginį valdiklį, leidžiantį individualiai nustatyti variklio pašildymo trukmę, starterio veikimo laiką ir akumuliatoriaus įkrovimą, kol generatorius nenaudojamas. Tai padidina patogumą ir automatizuoja atsarginį maitinimą.

9. Kokia įtampa reikalinga šio automatinio perjungiklio akumuliatoriui?

Prietaisui reikalinga nuolatinė 8–18 V baterijos įtampa. Jame įmontuotas šaltinis užtikrina iki 2 A baterijos įkrovimo srovę, kai generatorius neveikia. Svarbu naudoti tinkamą akumuliatorių, kad sistema veiktų be trikdžių.

10. Kokie yra automatinio perjungiklio matmenys ir svoris?

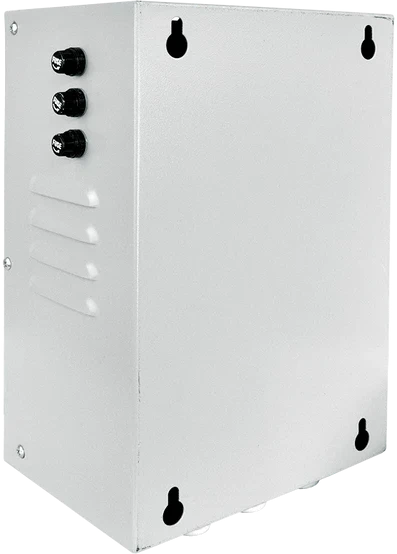

Įrenginio matmenys yra 220 mm ilgio, 150 mm pločio ir 370 mm aukščio. Svoris pagal techninę specifikaciją yra 5,5 kg, tačiau komplekte gali būti 6,1 kg. Kompaktiškas korpusas leidžia lengvai montuoti patalpose, kuriose yra pakankamai vietos.
