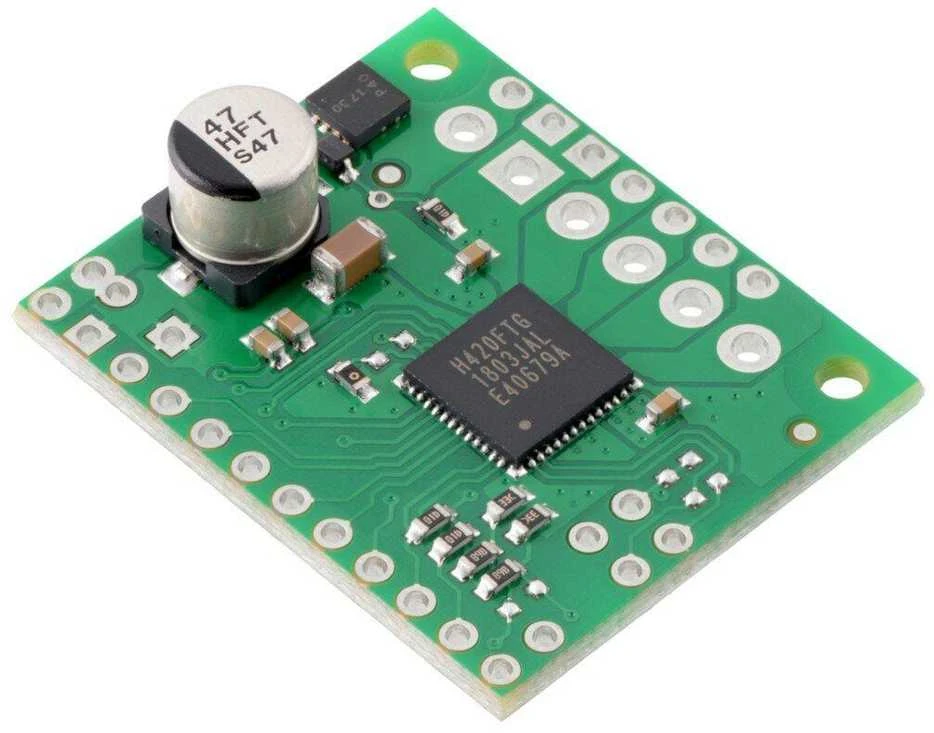

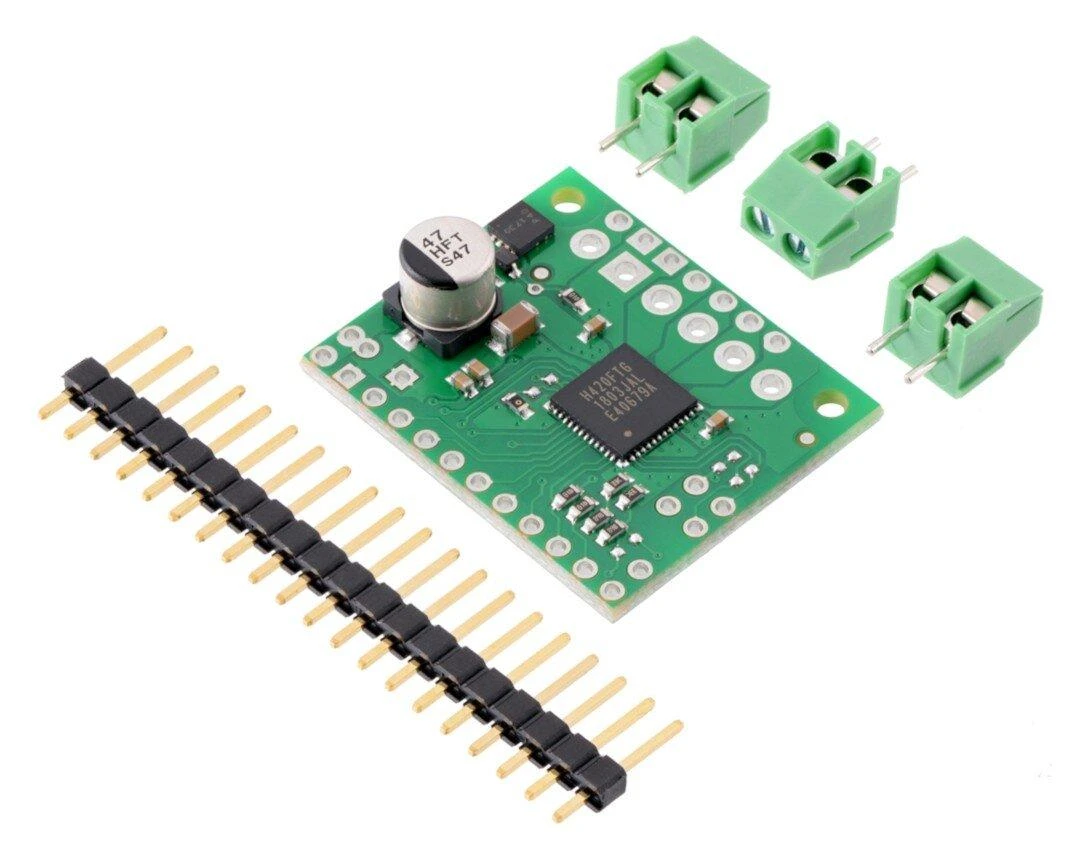

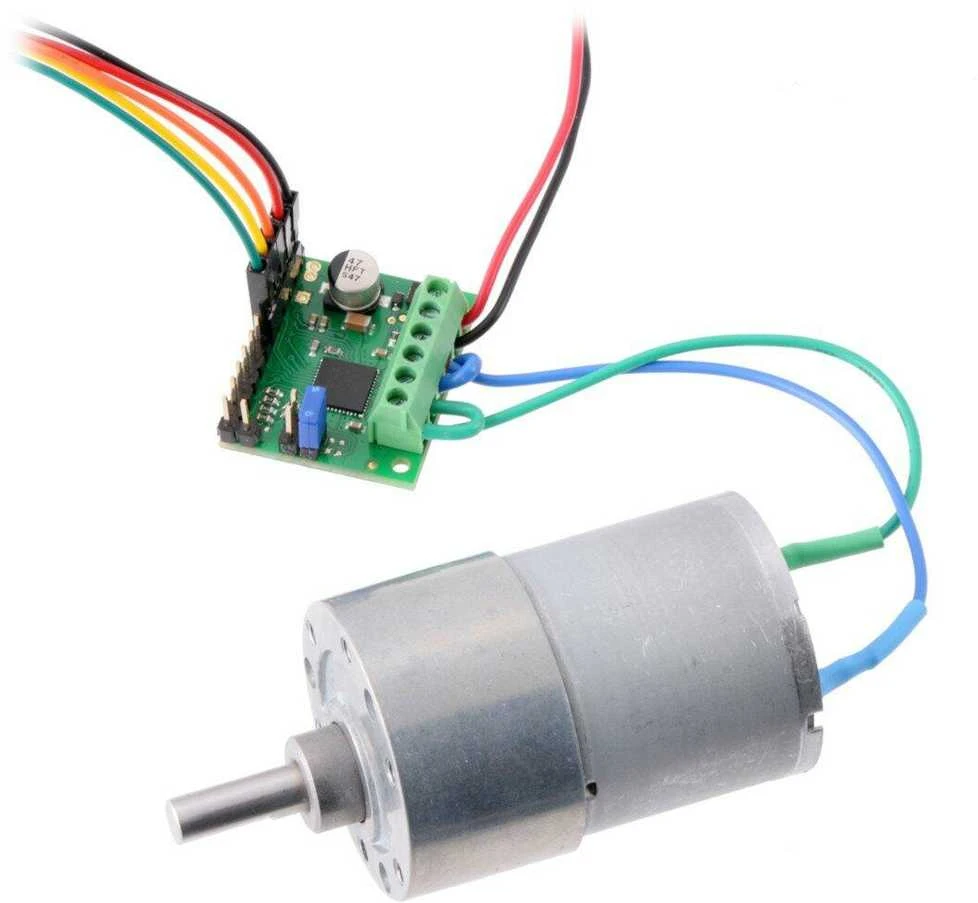

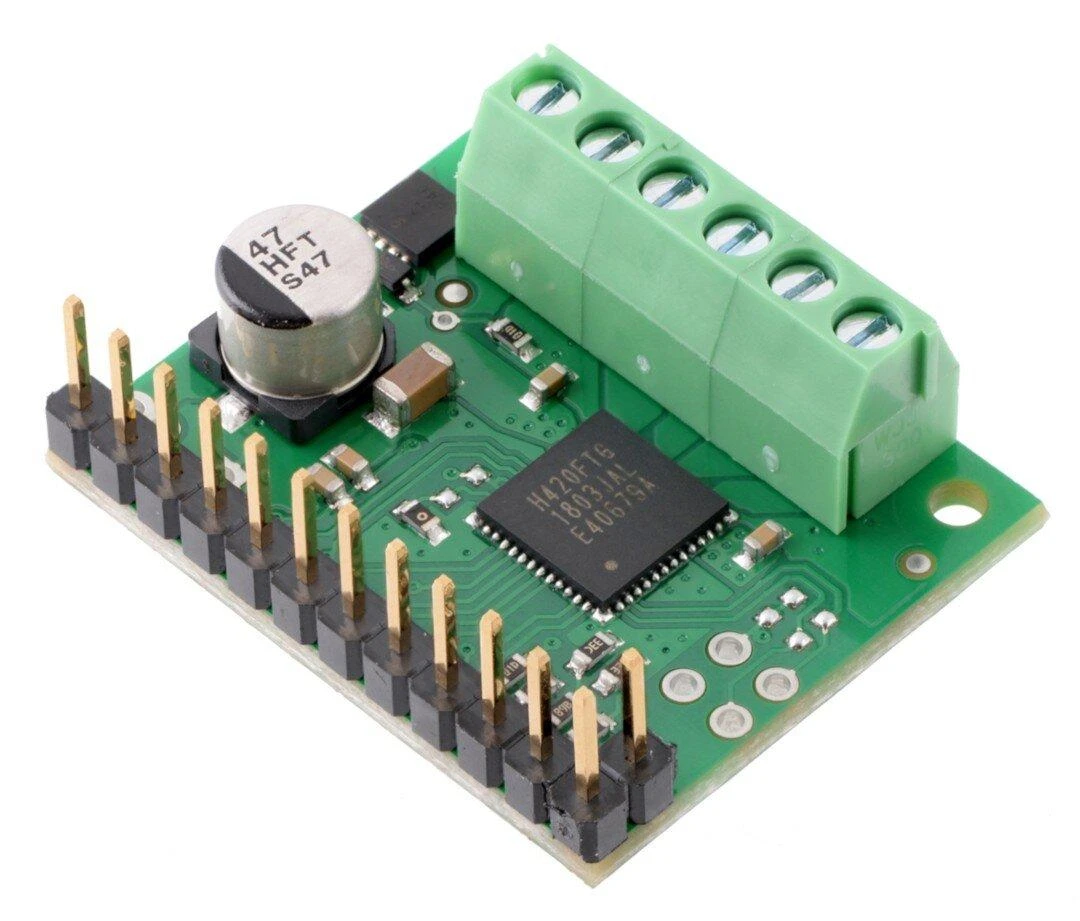

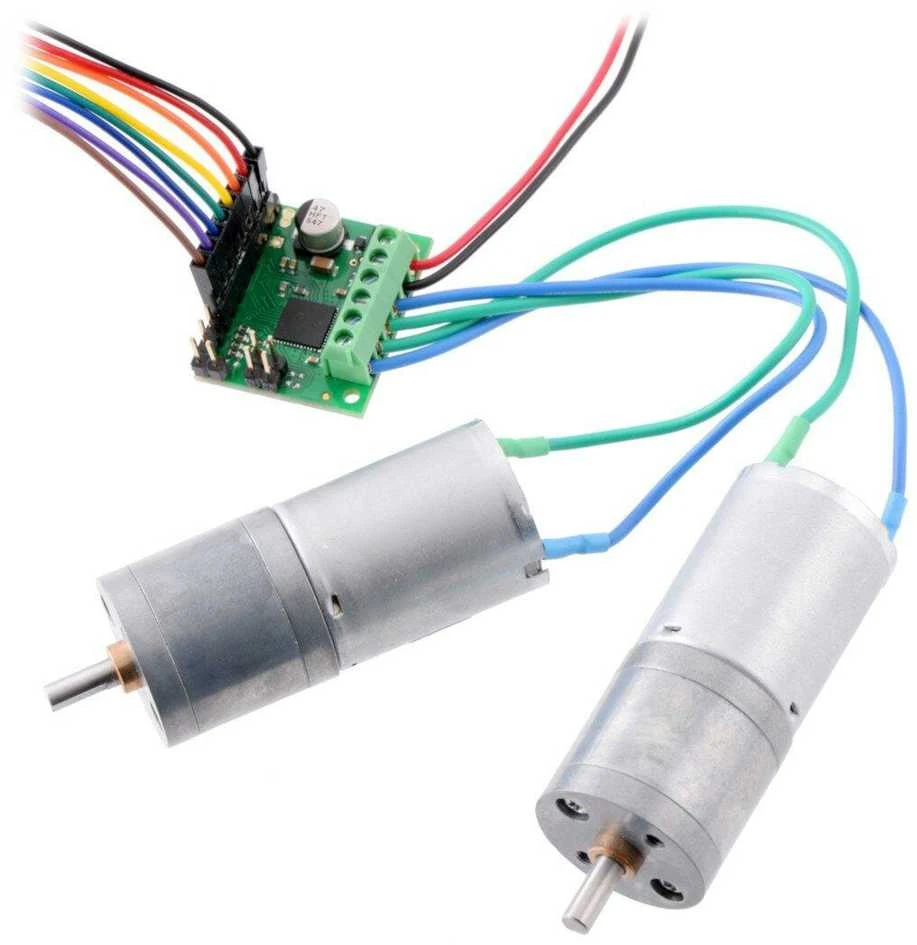

TB67H420FTG mikroschemos pagrindu sukurtas modulis leidžia valdyti iki dviejų nuolatinės srovės variklių. Variklis gali būti tiekiamas nuo 10 V iki 47 V įtampa esant nuolatinei iki 1,7 A srovei, momentinis (kelias sekundes) iki 4,5 A.

Specifikacijos:

Vieno/dviejų kanalų variklio valdiklis
Variklio maitinimo įtampa: nuo 10 iki 47 V
Išėjimo srovė:

1,7 A (4,5 A momentinis) dviejų kanalų režimu
3,4 A (9 A momentinis) vieno kanalo režimu

Konfigūruojamos srovės ribos - 4,5 A (dviejų kanalų režimas) ir 9 A (vieno kanalo režimas), gali riboti papildomi rezistoriai ir įtampos šaltiniai
Nereikia papildomo loginio maitinimo šaltinio. Įėjimai suderinami su 3 V ir 5 V įtampa
Apsauga nuo nepakankamos įtampos, trumpojo jungimo ir perkaitimo
Apsaugo nuo atvirkštinio maitinimo įtampos poliškumo iki 40 V

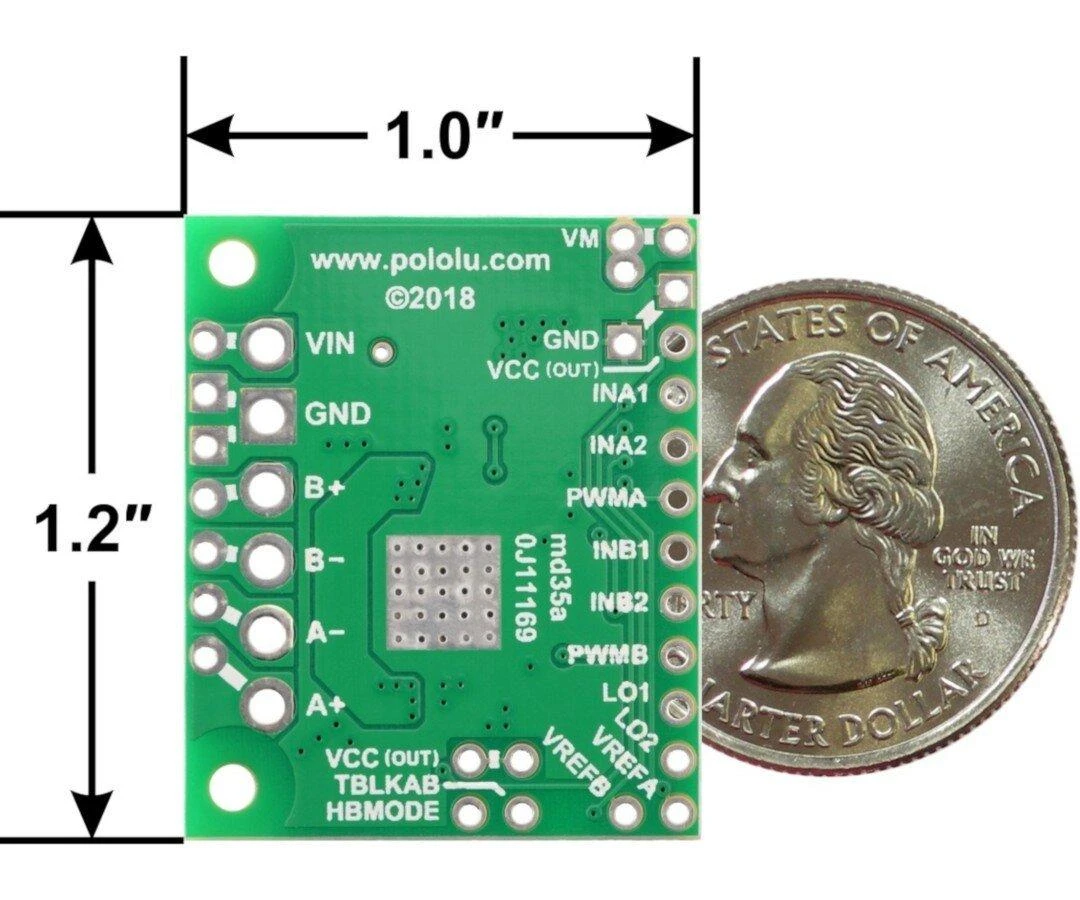

Matmenys: 25,4 x 30,5 mm

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-12057
Modelio pavadinimas

AN-12057

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias sroves gali tiekti Pololu TB67H420FTG valdiklis?

Pololu TB67H420FTG modulis dvejų kanalų režime tiekia iki 1,7 A nuolatinės srovės. Momentinė srovė gali siekti 4,5 A. Naudojant vieno kanalo jungimą, gaunate 3,4 A nuolatinę ir 9 A trumpalaikę srovę, kas tinka galingesniems varikliams.

2. Kokia variklio maitinimo įtampa tinka šiam moduliui?

Šis variklio valdiklis priima nuo 10 V iki 47 V maitinimo įtampą. Dėl tokio plataus diapazono modulis tinka tiek žemos, tiek aukštos įtampos nuolatinės srovės varikliams. Pavyzdžiui, galite naudoti 12 V arba 36 V maitinimo šaltinius.

3. Ar reikalingas papildomas loginis maitinimas valdikliui?

Ne, Pololu TB67H420FTG nereikalauja atskiro loginio maitinimo šaltinio. Jo valdymo įėjimai yra suderinami su 3 V ir 5 V logika, todėl valdiklį lengva prijungti prie įvairių mikrovaldiklių tiesiogiai, be papildomų keitiklių.

4. Kokias apsaugas turi šis dvigubas variklio valdiklis?

Modulis įmontavo apsaugą nuo nepakankamos įtampos, trumpojo jungimo ir perkaitimo. Taip pat jis apsaugo nuo atvirkštinio maitinimo poliškumo iki 40 V. Tokios savybės užtikrina patikimą veikimą ir sumažina sugadinimo riziką avarijų metu.

5. Kaip nustatyti srovės ribą Pololu variklio valdiklyje?

Konfigūruojama srovės riba nustatoma naudojant papildomus rezistorius arba įtampos šaltinius. Dvejų kanalų režimu riba yra 4,5 A, o vieno kanalo – 9 A. Šios vertės gali būti keičiamos išoriniais komponentais pagal jūsų variklio poreikius be modifikacijų.
