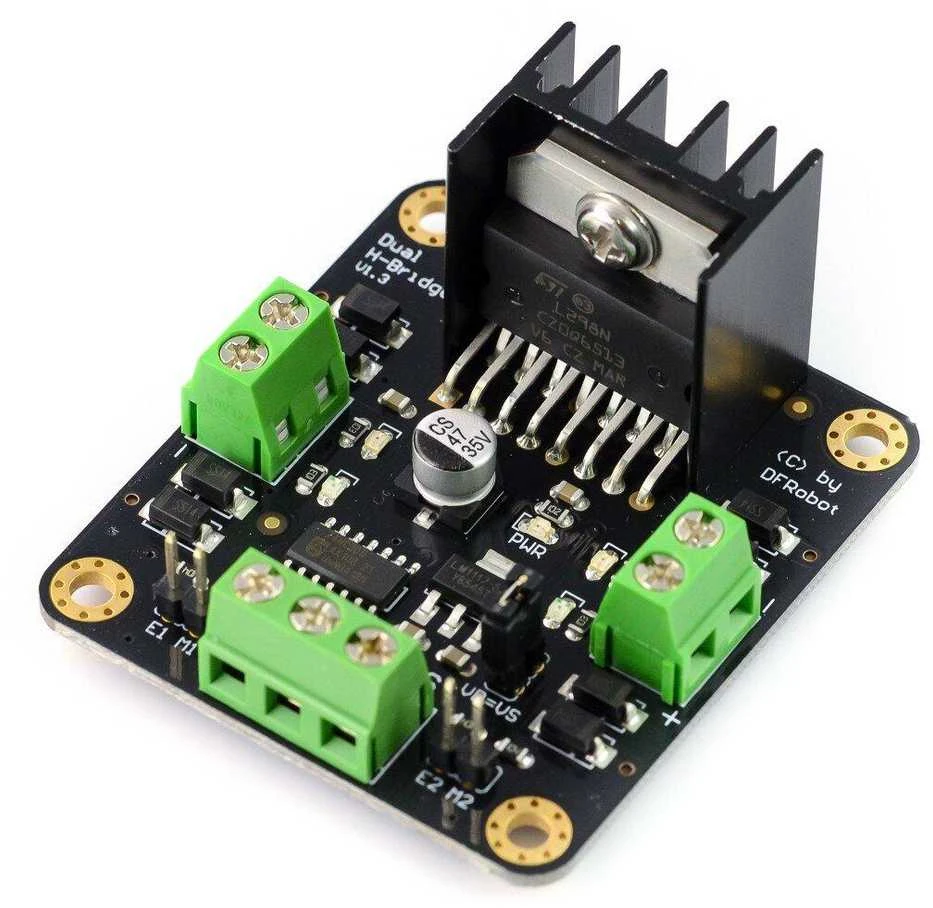

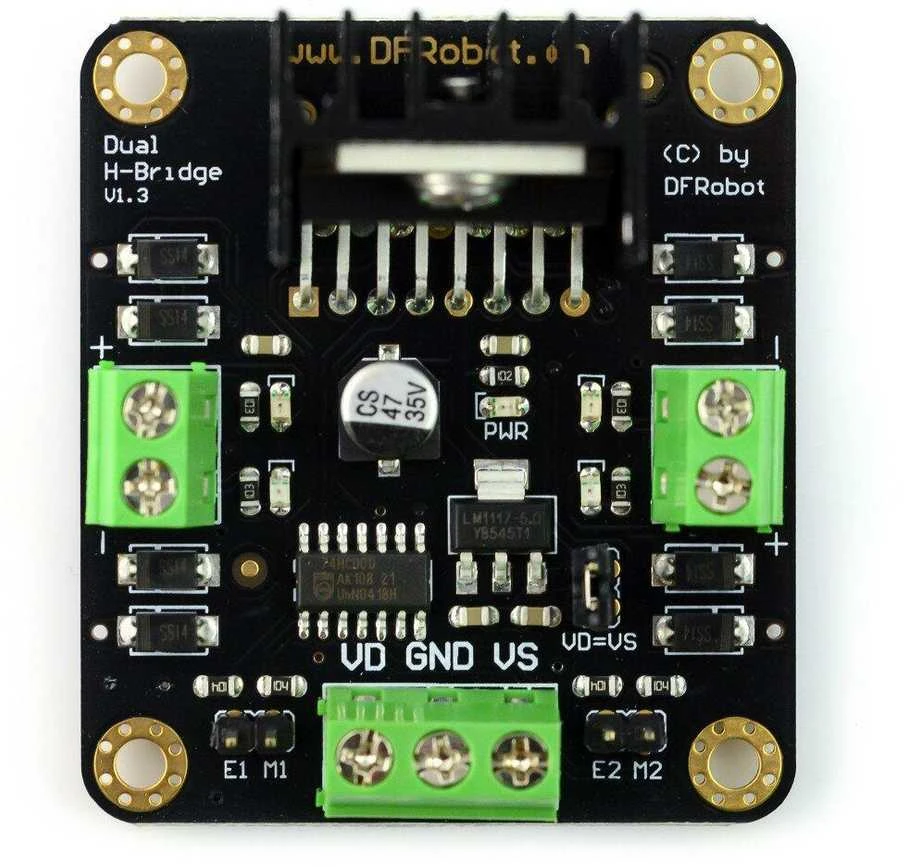

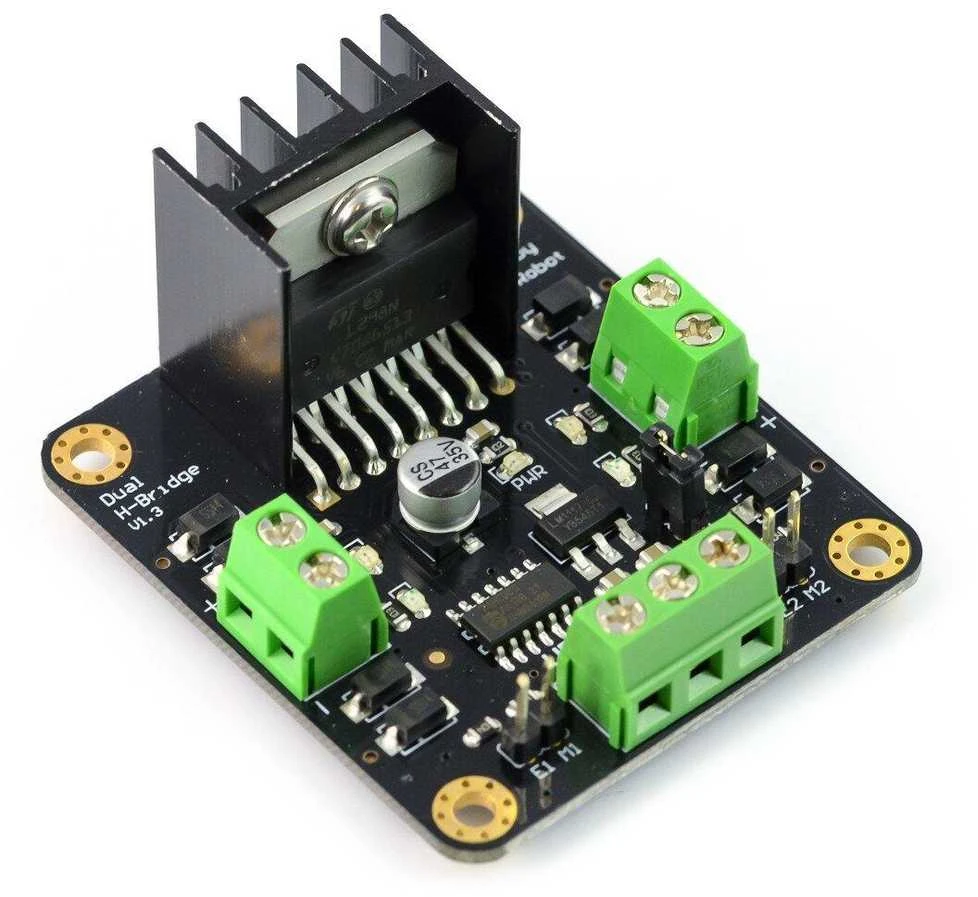

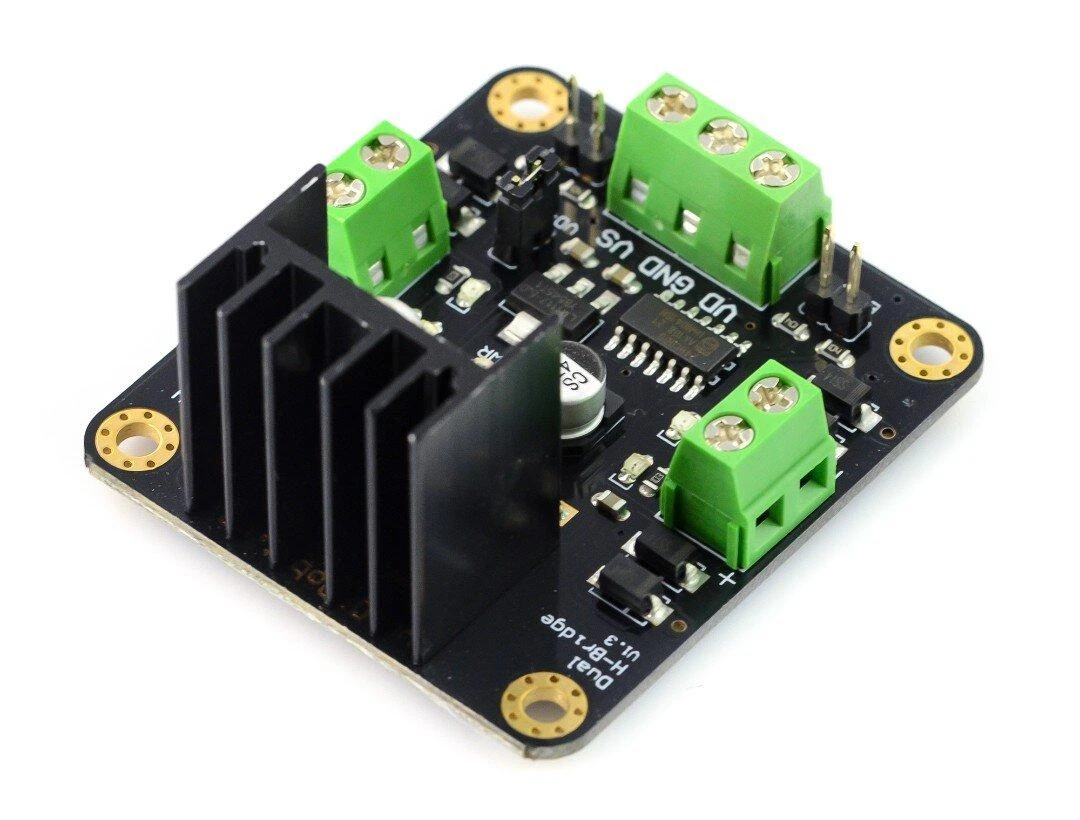

Name: DFRobot L298N, dviejų kanalų DC variklio valdiklis, 12 V / 2 A
Brand: Dfrobot
SKU: 40564810
Price: 19.99 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

Dviejų kanalų nuolatinės srovės variklio valdiklis, pagrįstas L298N sistema, leidžiančia valdyti sukimosi kryptį ir greitį. Dėl ARK varžtų ir jungčių maitinimo šaltinį ir pačius variklius galima lengvai sujungti, atsukant laidus atsuktuvu. Valdymo signalai išvesti į populiarias auksinių kaiščių jungtis, kurios leidžia sistemą sujungti su starterio plokštėmis, pvz. Arduino.

Specifikacijos:

Loginės dalies įtampos maitinimas: nuo 6 V iki 12 V
Variklių maitinimo įtampa: nuo 4,8 V iki 46 V
Didžiausia loginės dalies srovė: 36 mA
Didžiausia kanalo srovė: 2 A
Maksimali galia: 25 W
Valdymo išvesties signalų lygis:

Aukšta būsena: 2,3 V = Vin = Vss
Žema būsena: 0,3 V = Vin = 1,5 V

Darbinė temperatūra: nuo -25 °C iki 130 °C
Valdiklio tipas: dvigubas tiltas H
Matmenys: 47 x 53 mm
Svoris: apytiksliai 29 g

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-13754
Modelio pavadinimas

AN-13754

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip sujungti L298N valdiklį su Arduino plokšte?

DFRobot L298N valdiklis turi auksinių kaiščių jungtis, skirtas valdymo signalams. Šios lizdai tiesiogiai derinami su populiariomis mikrokontrolerio plokštėmis, pvz., Arduino Uno ar Nano. Sujungimas atliekamas naudojant jumperio laidus, o valdymui pakanka kelių skaitmeninių išvadų. Tai patikimas būdas valdyti variklius iš programinės įrangos.

2. Kokius DC variklius gali valdyti šis modulis?

Šis dviejų kanalų valdiklis tinka daugeliui nuolatinės srovės variklių. Kiekvienas kanalas palaiko iki 2 amperų nuolatinę srovę, o maitinimo įtampa gali siekti 46 voltus. Tokie parametrai leidžia jį naudoti su įvairaus dydžio ir galios varikliais, pradedant nuo mažų, naudojamų robotikoje, ir baigiant stipresniais modeliais.

3. Ar reikia atskiro maitinimo šaltinio varikliams?

Variklių maitinimas gali būti atskirtas nuo loginės schemos. Valdiklyje yra atskiros ARK varžtų jungtys, kurias galima prijungti prie galios šaltinio. Tai leidžia naudoti aukštesnę įtampą varikliams, o žemesnę – valdymo logikai. Atskiras maitinimas padeda apsaugoti jautrią mikrokontrolerio grandinę nuo trikdžių.

4. Kaip reguliuoti variklio sukimosi greitį su šiuo įrenginiu?

Greičio reguliavimas vykdomas naudojant PWM (pulsų pločio moduliacijos) signalą. Šį signalą siunčia valdymo plokštė, pvz., Arduino, į vieną iš valdiklio įėjimų. Keičiant PWM signalo ciklo darbo faktorius, keičiasi ir vidutinė įtampa varikliui, taip sklandžiai reguliuojant jo sukimosi greitį. Tai pagrindinis būdas greičiui valdyti.

5. Kokia yra maksimali galia, kurią gali valdyti šis valdiklis?

Maksimali šio valdiklio galia yra 25 vatai. Ši vertė nustatoma pagal didžiausią leistiną srovę (2A vienam kanalui) ir įtampą. Norint išvengti perkaitimo ir garantuoti ilgą tarnavimo laiką, svarbu neviršyti nurodytų ribų. Skaičiavimai turėtų atsižvelgti į variklio apkrovą ir maitinimo parametrus.
